Merlaud ST 2x8

[mimi80]

bonsoir,voila un petit intégré à tubes de 1967.C'est un push pull d'el84 avec transfo supersonic w8.Il est donné pour 2x8W et s'en sort trés bien sur des petites enceintes bibliothéques de 94dB tout de mème.Trés bonne écoute,semble sortir plus que 2x8W.

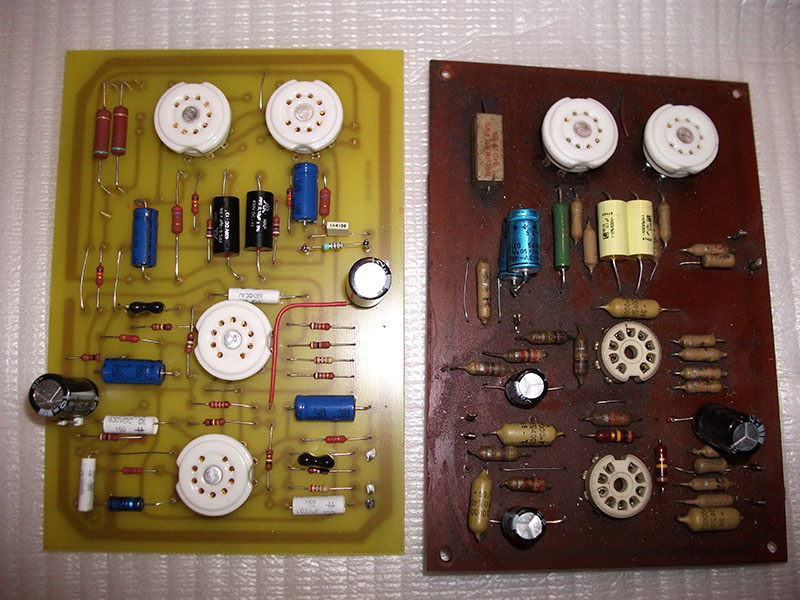

Cet ampli vient d'étre restauré complétement avec changement de tous les composants en respectant les valeurs d'origine.La majeure partie des résistances étaient largement hors tolérance de +50% à presque le double pour les valeurs les plus élevées. j'en ai donc profité pour refaire également les circuits imprimés en respectant le dessin d'origine. Seule petite entorse le passage en mode ultralinéaire et résistances de cathode séparées pour les el84.

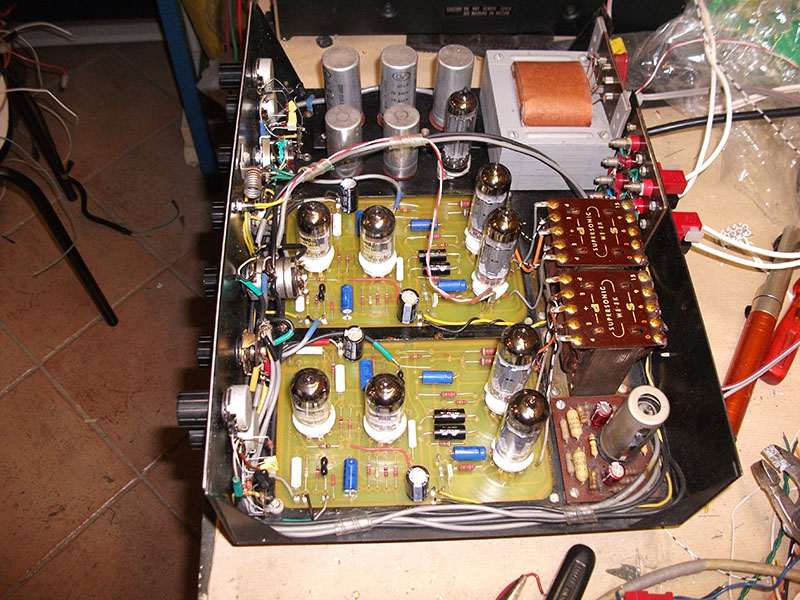

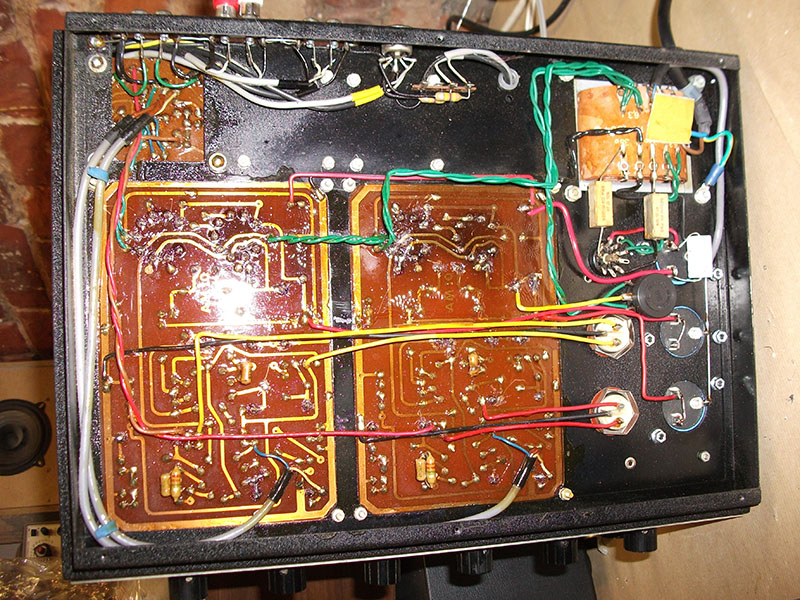

Les photos maintenant

[phil du 95]

Du beau travail ,( que je ne suis pas capable de faire ..)

Ce serait sympa de nous donner tes impressions sonores plus approfondies sur ce petit Merlaud , mais on suppose que tu es en test pour le moment et que le petit prenne "ses tours" pour s'exprimer au mieux .

[el blue]

Joli boulot!!!

Un bon ampli. Il a bonne réputation, il n'est pas trop difficile à refaire grâce à ces CI (d'ailleurs si tu as 2 plaques d'avances, ou si tu peux en avoir..... tu me dis )

J'ai le même en Cibot, il est d'ailleurs déjà présenté ici, je croyais que c'était un 2x10watt ou plus.
viewtopic.php?f=82&t=5877

D’ailleurs, est-ce un Cibot ou un Merlaud? ou un Roburt????

Tes capa d'alimentation étaient bleu quand tu l'as acheté? déjà changé?

[mimi80]

Bonsoir,

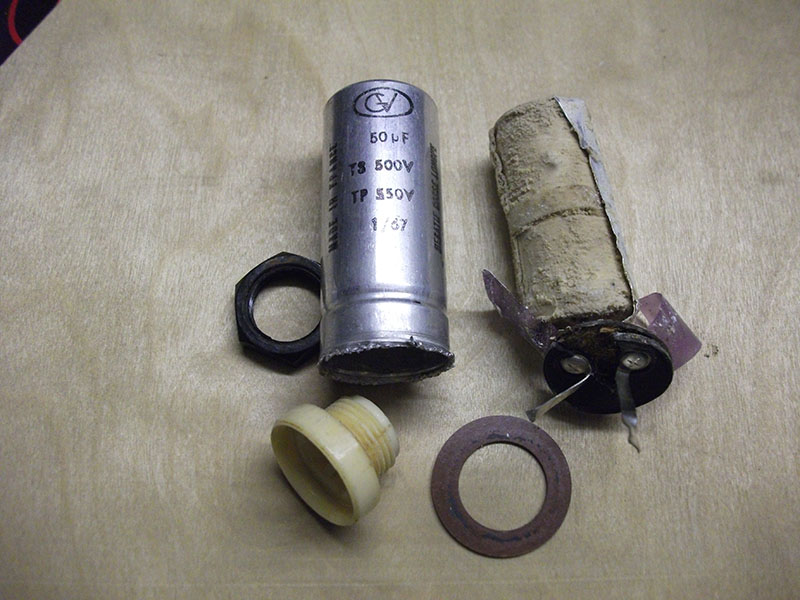

c'est bien un merlaud d'origine,mais les cibot sont équipés des memes ci,juste la carroserie qui différe.les capas bleus ont été changés car c'etaient des doubles 50ùF non adaptés du coup,j'ai donc remis les anciens que j'ai vidé et remplis avec un neuf pour l'esthétique.Pour les ci j'ai le typon mais modifié pour passage en ultralinéaire,résistance de cathode séparé pour les el84 et les 2 condos de 16ùF incorporé sur le ci.Si cela t'intéresse je t'envoie le scan,contacte moi en mp pour cela

[Yves]

Bonjour.

Superbe restauration, juste une question, lors de la réalisation des nouveaux circuits, pourquoi ne pas avoir fait des orifices pour une meilleur ventilation des tubes de puissances ? . . . .

[dylanjumpman]

super boulot, mes félicitations

[Olorin]

Mes respects pour ce type de restauration.... superbe

[Chambi95]

Très joli travail de restauration, de reconstruction même !

Je vais en faire bondir plus d'un mais en 1972 j'en avais trouvé un dans le local poubelle de notre immeuble, j'ai le souvenir qu'il n'était pas très frais..... sérigraphies disparues, lampes manquantes, beaucoup de rouille à l'intérieur...
J'avais récupéré un maximum de composants.... et notamment les potars et les boutons !

Circonstance atténuante : j'avais une dizaine d'années....

[capricorne]

Je suis toujours admiratif de ce genre de réfection .
En plus faire un pcb ...

Je suis ignare .
Quel est l'avantage de l'ultralinéaire ?

[mimi80]

Bonsoir,
l'avantage du mode ultra linéaire par rapport au mode pentode est un taux de distorsion moindre et un meilleur facteur d'amortissement,tout cela au prix d'une très faible perte de puissance.il se situe a mi chemin entre montage pentode et pseudo triode et nécessite un transfo avec prises intermédiaires.Pas trop facile d'expliquer tout cela il existe d'exellents articles sur le sujet.En espérant avoir un peu répondu à tes interrogations.
