Knight KB85

[Zannekin]

Bonjour à tous,
Je n'avais pas encore eu l'occasion de poster quelque chose de significatif sur le forum, alors aujourd'hui je me lance avec la présentation de cet ampli et de sa restauration. J'ai trouvé bien peu de documentation à son sujet sur la toile, néanmoins on trouve quelques photos, diverses restaurations et un schéma assez peu lisible sur certains points. Cet ampli a été commercialisé en kit vers la fin des années 50 ou au tout début des années 60 par la société Allied Corporation basée à Chicago. Aux States, on le surnomme "The poor man's Mc Intosh".Selon les années, la puissance annoncée est de 30 ou 35 Watts par canal, délivrée par un push de EL37. L'étage déphaseur utilise une ECC83 et l'étage d'entrée, une EF86.


Origine 2.JPG (142.55 Kio) Vu 6128 fois

Comme vous pouvez le constater, en lieu et place des EL37 on trouve des 6L6 métal!! dommage
De plus, il a pris un petit coup sur un coin du châssis lors du transport, sans grande conséquence, heureusement.

Entrailles Av2.JPG (198.13 Kio) Vu 6128 fois

Des résistances cassées, des fils coupés, etc... du travail en perspective
De toute manière j'avais décidé de le reconstruire. C'est parti.

Chassis 1.JPG (161.14 Kio) Vu 6128 fois

Le voilà désossé, châssis nettoyé, un passage par l'étau et le coup a pratiquement disparu.

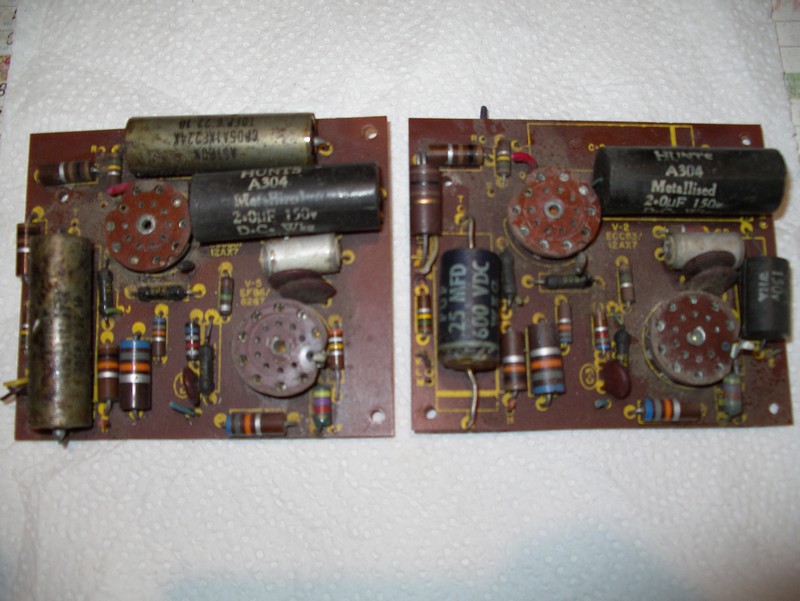

Cartes Av.JPG (151.62 Kio) Vu 6128 fois

C'était nécessaire.

Cartes Ap.JPG (156.65 Kio) Vu 6128 fois

Les cartes ont déjà une autre tête!!

Grille support.JPG (166.37 Kio) Vu 6128 fois

La plaque ajourée supporte 2 résistances ainsi que les supports des tubes de puissance qui ont été changés.

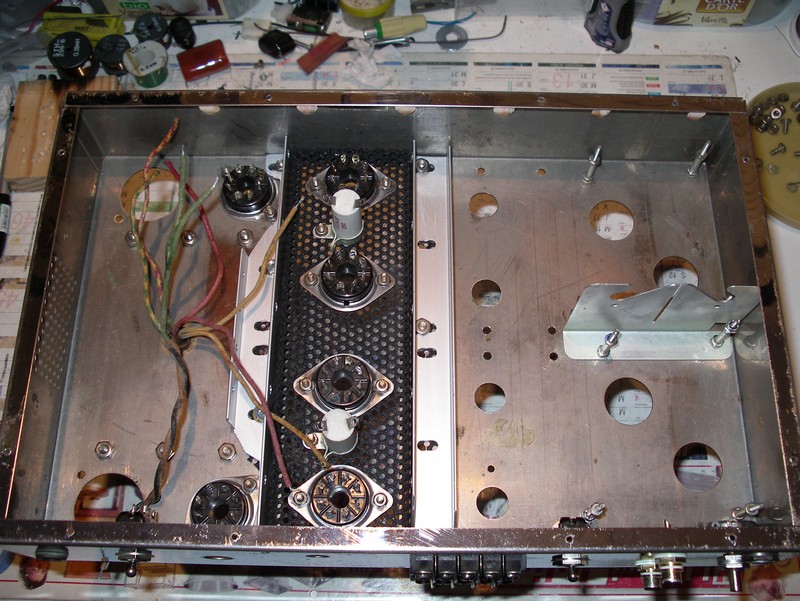

Chassis R1.JPG (199.24 Kio) Vu 6128 fois

Le remontage commence. J'ai inséré 2 rails pour rigidifier le châssis qui n'est pas bien épais et souffre de devoir supporter 11kg de transformateurs!
la suite arrive...

[Zannekin]

On reprend...

Cablage en cours 2.JPG (184.48 Kio) Vu 6125 fois

A partir de maintenant, je n'ai plus le droit à l'erreur!!!

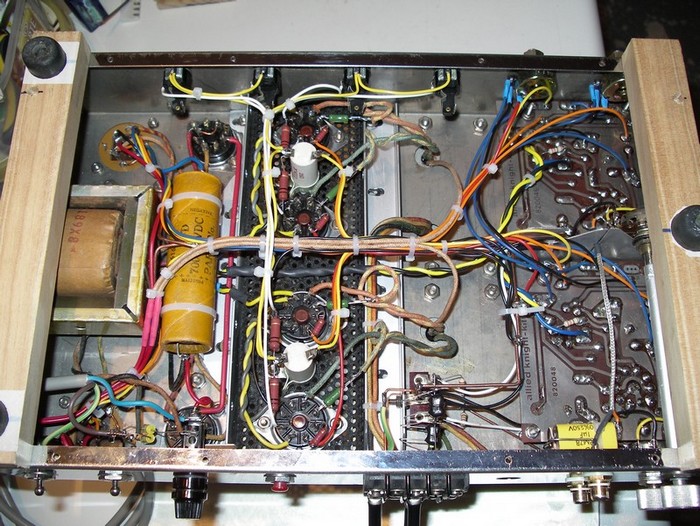

Câblage fin 2.JPG (206.81 Kio) Vu 6125 fois

Câblage fin 1.JPG (184.36 Kio) Vu 6125 fois

Etabli 1.JPG (170.37 Kio) Vu 6125 fois

RB85 2.JPG (159.65 Kio) Vu 6125 fois

RB 85 3.JPG (164.71 Kio) Vu 6125 fois

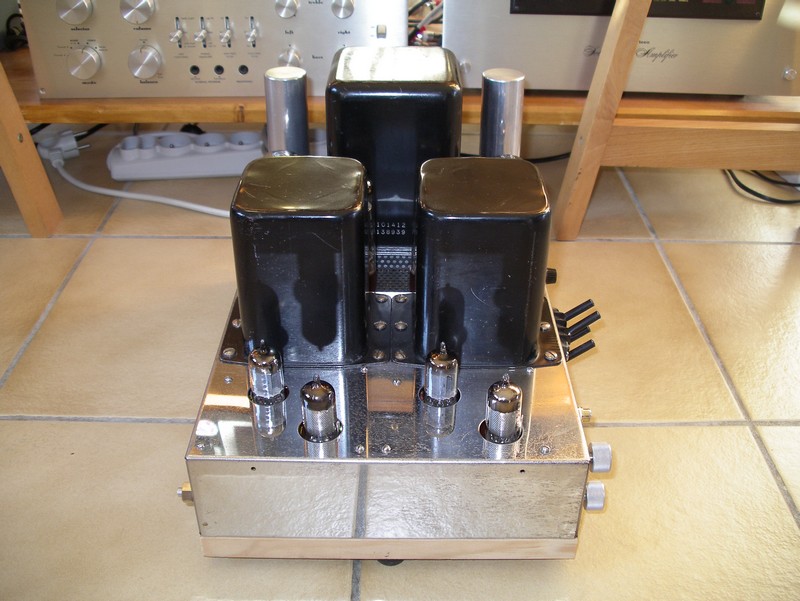

La reconstruction est presque terminée, quelques réglages à voir çà et là avec l'oscillo mais il fonctionne et pour longtemps, je l'espère...
Il a déjà tourné 2 bonnes heures à l'asso "Epoq'Audio" pour le plus grand plaisir de nos oreilles, donc si vous voulez l'entendre, il vous faudra nous rendre visite dans le Noooooooooooooooord
Et maintenant je vais me coucher....il se fait tôt ou tard.
Zan
