Telefunken Opus 2004 Stereo
- Gromiton
- Super Modérateur
- Messages : 2973
- Enregistré le : mer. 17 févr. 2010 00:36
- Localisation : Paris
Telefunken Opus 2004 Stereo
Offert par ma grand mère il y a une dizaine d'années, une superbe Telefunken Opus 2004 Stereo à lampes qui capte la FM sur la plage 88-101 MHz.
Elle est bien sur complètement fonctionnelle. Elle date de 1959.
fournie avec schéma plié en 4 rangé dans une pochette dans le panneau arrière amovible.
je l'ai scanné il y a déjà un petit moment car le papier devient cassant.
Plus de détail dans la semaine sur son fonctionnement et les réglages possibles pour la sélection de source et le pré-ampli, le tout accompagné de photos.
La lampe 'Oeil Magique' EM87 pour l'accord FM, l'accord est bon quand les deux segments tendent à se rejoindre.

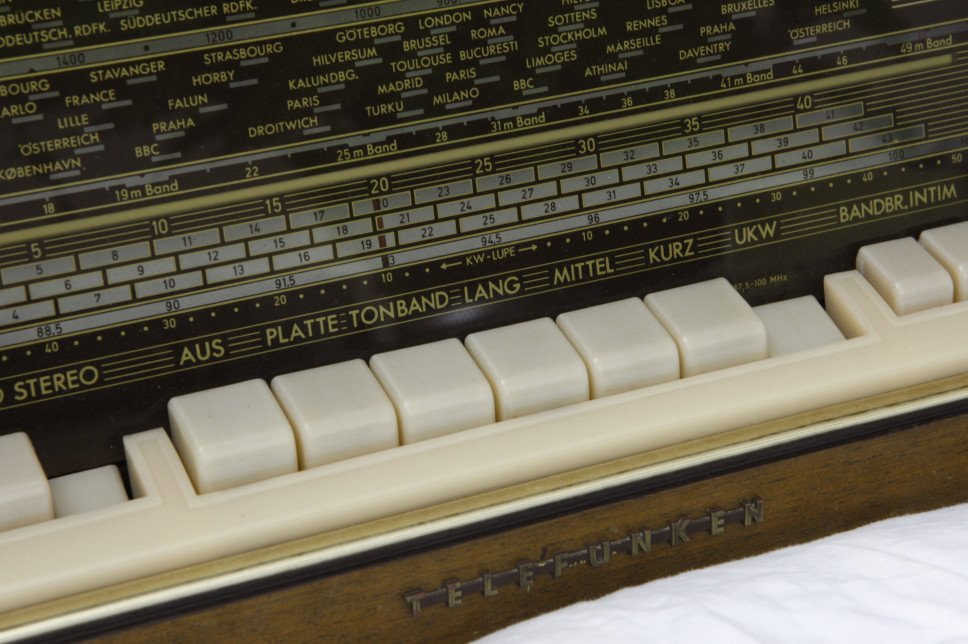

de gauche à droite :
éteint, platine vinyle, lecteur de bandes, Grandes Ondes, Ondes Moyennes, Ondes Courtes, FM.
J'avais repeint la tôle de réflexion des ampoules d'éclairage. initialement jaune-vert-gris mat et poussiéreux, j'ai très légèrement poncé la tôle et repeint en blanc satiné.
Le tissu qui recouvre les HP servant au mono ou en fréquences basses lorsque la stéréo est utilisée.

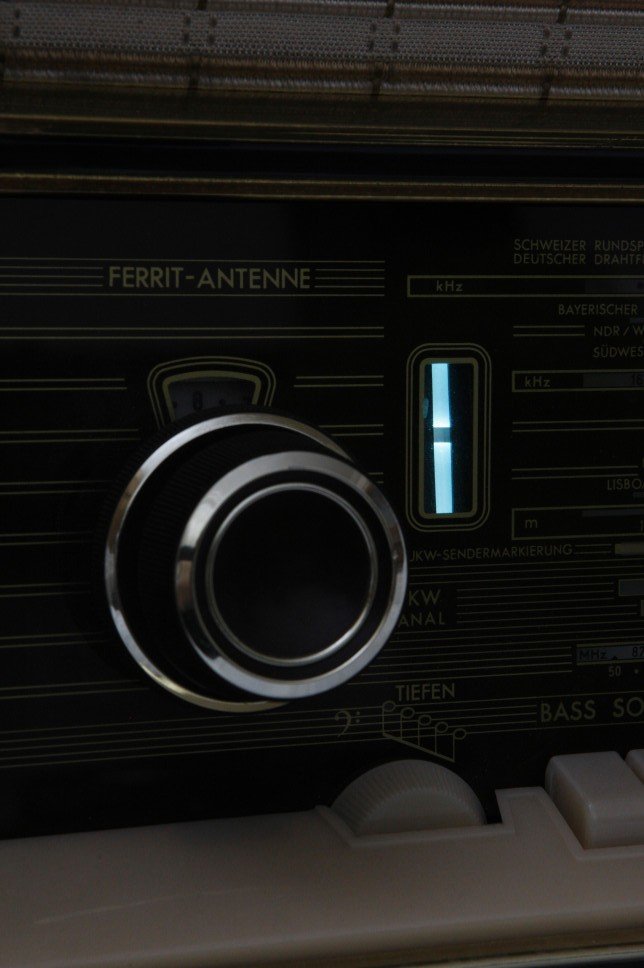

Sur le rotatif, réglage de volume devant, réglage de rotation de l'antenne ferrite derriere.

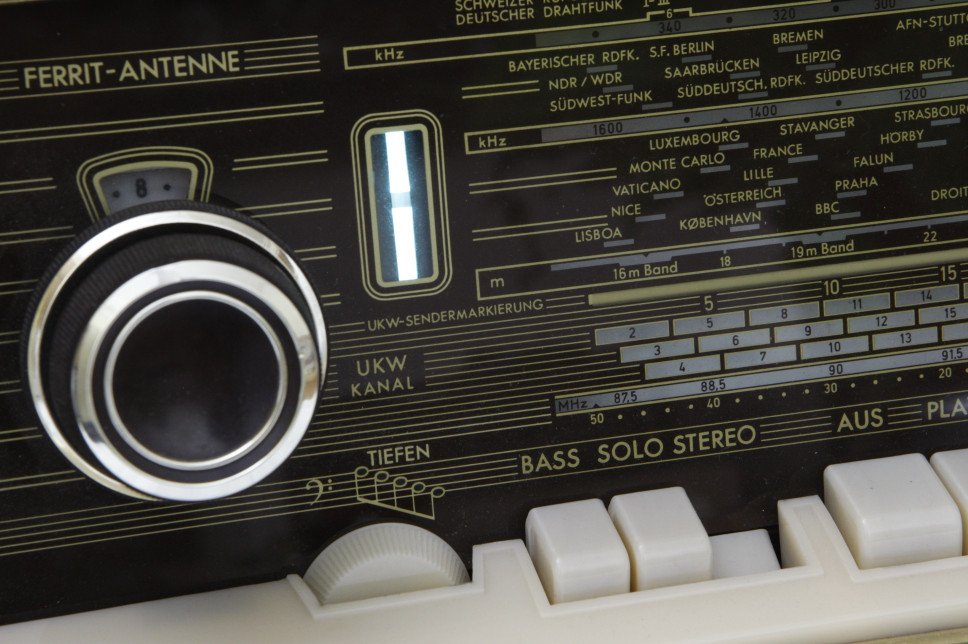

rotatif pour le réglage des basses.
Bass : amplificateur de basses
Solo: aténuateur de basses
Stéréo : stéréo ou mono (en stéréo, les 2 petits HP des cotés sont fonctionnels en complément des 2 gros HP devant pour les basses)
bandbreite : bande passante, filtre passe bas qui supprime les hautes fréquences
intim : atténuateur général de tout le spectre.
Jazz : amplificateur des hautes fréquences
le rotatif pour régler le niveau des aigües.
le gros rotatif, devant, le réglage d'accord GO,OM, OC.
au fond, le réglage d'accord FM avec 3 segments qui une fois pressés permettent un réglage fin par l'oeil magique de la station FM recherché. (les segments sont forcément pressés par les doigts lorsqu'on tourne la molette)
Les repères sur la vitre pour les stations disponible en Europe fin des années 50 (Russie, Turquie, Norvège, Espagne, Angleterre, Italie ... pour les extrêmes.)

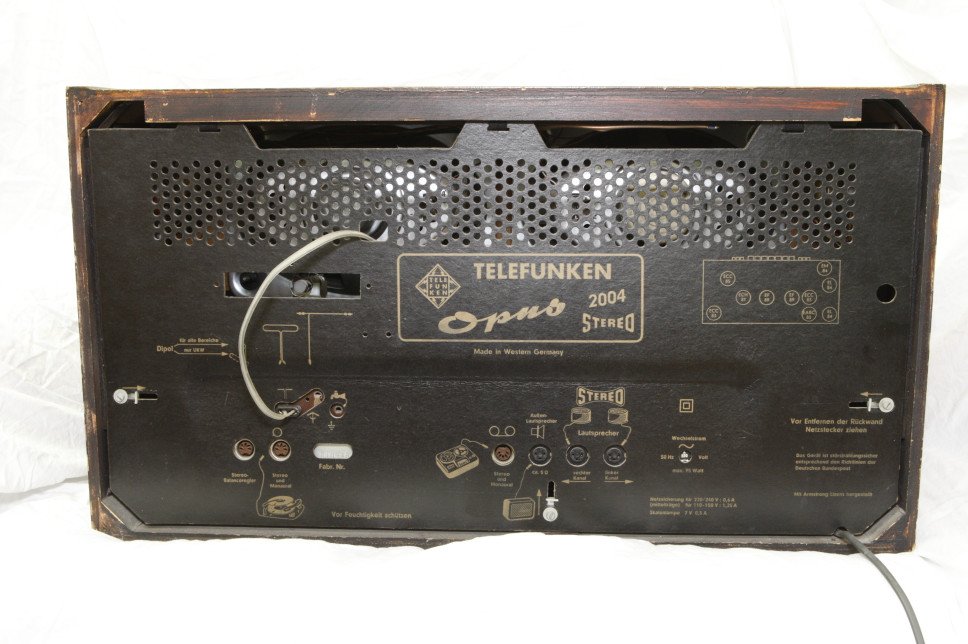

sur le dos, un schéma d'implantation des lampes (en haut à droite), 10 lampes composent la radio.
le regard pour contrôler la position de l'antenne en ferrite.
les prises din pour brancher les appareils externes et les enceintes.

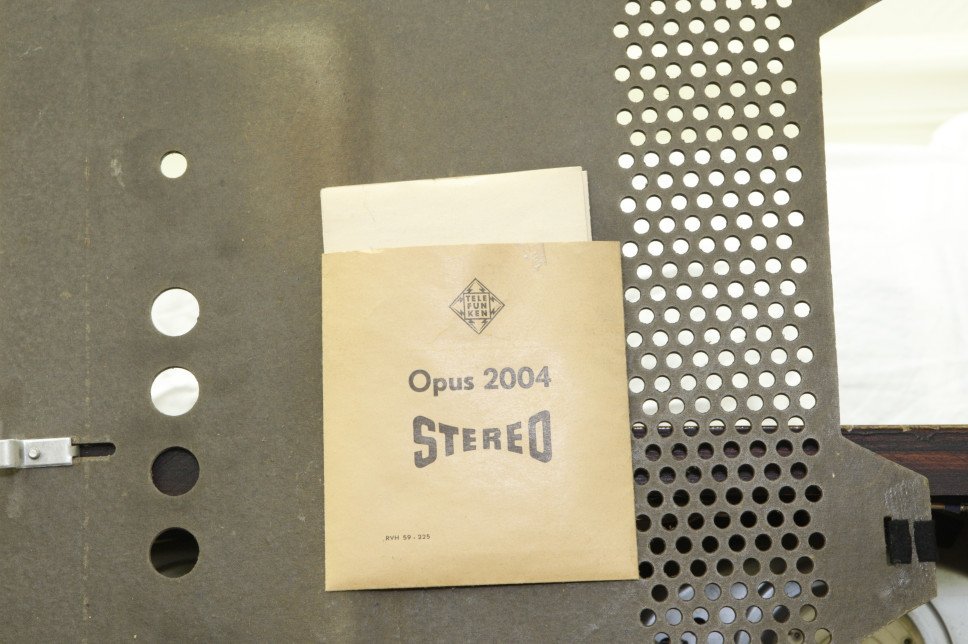

La pochette de rangement du schéma de dépannage

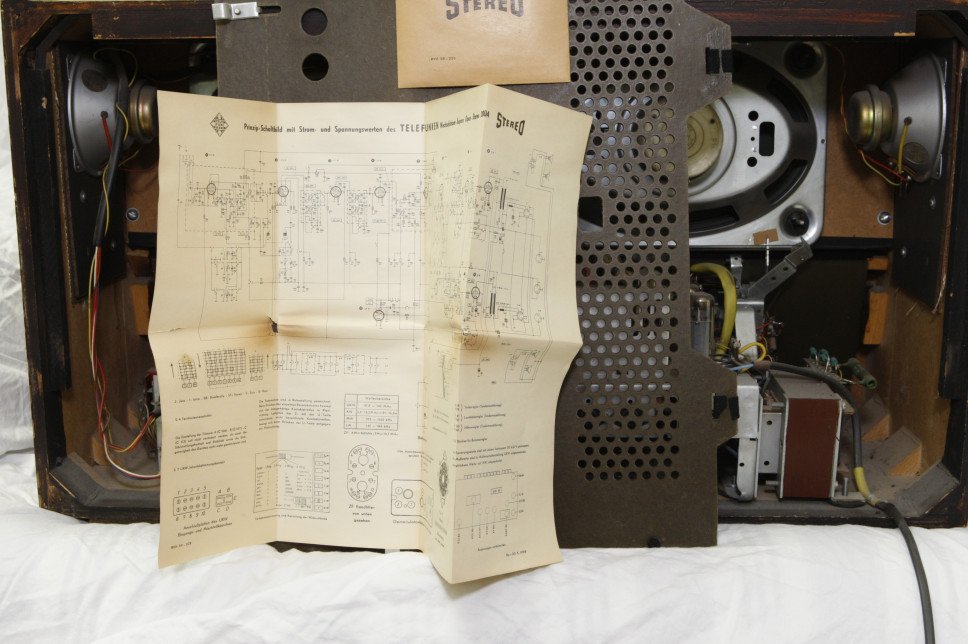

Le schéma déplié, abimé par la chaleur dégagée pendant 50 ans.

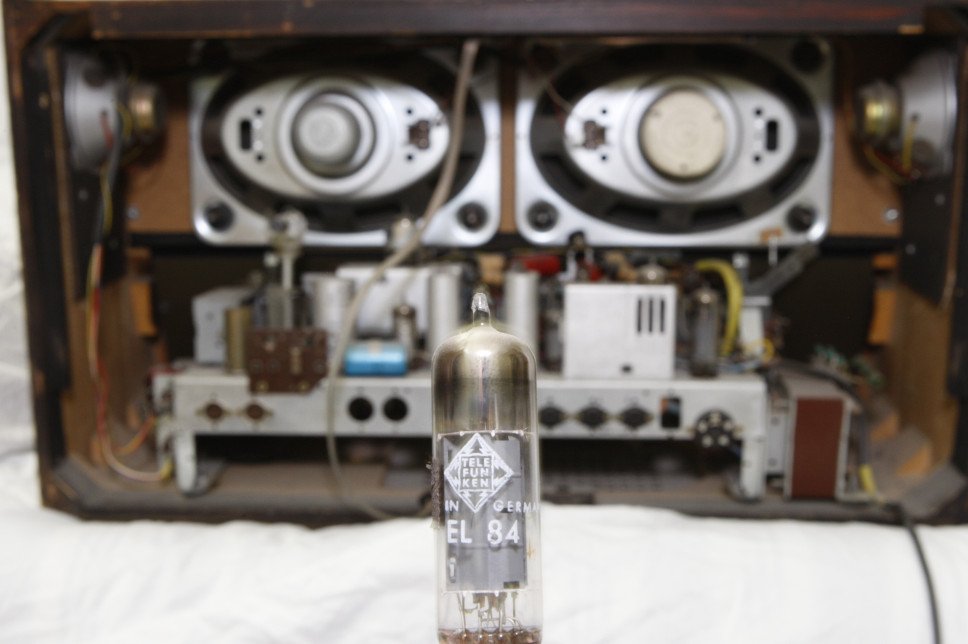

Une des lampes EL84 d'origine Telefunken pour l'ampli de sortie.
Toutes les lampes de cette radio sont actuellement des Telefunken.
A ma connaissance, aucune intervention n'a été effectuée sur cette radio depuis au moins 30 ans, à part les miennes qui sont minimes.
l'intérieur de la bête. c'est bien rangé.
à droite le HP pour la stéréo, au centre, celui pour les basses en stéréo et utilisé seul en mono.
Elle est bien sur complètement fonctionnelle. Elle date de 1959.
fournie avec schéma plié en 4 rangé dans une pochette dans le panneau arrière amovible.
je l'ai scanné il y a déjà un petit moment car le papier devient cassant.
Plus de détail dans la semaine sur son fonctionnement et les réglages possibles pour la sélection de source et le pré-ampli, le tout accompagné de photos.
La lampe 'Oeil Magique' EM87 pour l'accord FM, l'accord est bon quand les deux segments tendent à se rejoindre.
de gauche à droite :
éteint, platine vinyle, lecteur de bandes, Grandes Ondes, Ondes Moyennes, Ondes Courtes, FM.
J'avais repeint la tôle de réflexion des ampoules d'éclairage. initialement jaune-vert-gris mat et poussiéreux, j'ai très légèrement poncé la tôle et repeint en blanc satiné.
Le tissu qui recouvre les HP servant au mono ou en fréquences basses lorsque la stéréo est utilisée.
Sur le rotatif, réglage de volume devant, réglage de rotation de l'antenne ferrite derriere.
rotatif pour le réglage des basses.
Bass : amplificateur de basses
Solo: aténuateur de basses
Stéréo : stéréo ou mono (en stéréo, les 2 petits HP des cotés sont fonctionnels en complément des 2 gros HP devant pour les basses)
bandbreite : bande passante, filtre passe bas qui supprime les hautes fréquences
intim : atténuateur général de tout le spectre.
Jazz : amplificateur des hautes fréquences
le rotatif pour régler le niveau des aigües.
le gros rotatif, devant, le réglage d'accord GO,OM, OC.
au fond, le réglage d'accord FM avec 3 segments qui une fois pressés permettent un réglage fin par l'oeil magique de la station FM recherché. (les segments sont forcément pressés par les doigts lorsqu'on tourne la molette)
Les repères sur la vitre pour les stations disponible en Europe fin des années 50 (Russie, Turquie, Norvège, Espagne, Angleterre, Italie ... pour les extrêmes.)
sur le dos, un schéma d'implantation des lampes (en haut à droite), 10 lampes composent la radio.
le regard pour contrôler la position de l'antenne en ferrite.
les prises din pour brancher les appareils externes et les enceintes.
La pochette de rangement du schéma de dépannage
Le schéma déplié, abimé par la chaleur dégagée pendant 50 ans.
Une des lampes EL84 d'origine Telefunken pour l'ampli de sortie.
Toutes les lampes de cette radio sont actuellement des Telefunken.
A ma connaissance, aucune intervention n'a été effectuée sur cette radio depuis au moins 30 ans, à part les miennes qui sont minimes.
l'intérieur de la bête. c'est bien rangé.
à droite le HP pour la stéréo, au centre, celui pour les basses en stéréo et utilisé seul en mono.
Modifié en dernier par Gromiton le mar. 16 mars 2010 00:09, modifié 8 fois.
Cyril : gourmand jusqu'aux oreilles
no 'user' serviceable parts inside : 'password' to open
no 'user' serviceable parts inside : 'password' to open
- phil du 95
- Membre extraterrestre
- Messages : 15173
- Enregistré le : dim. 20 déc. 2009 18:33
- Localisation : Nord est du Val d'Oise,proche de l'Oise et de la Corrèze parfois !
Re: Telefunken Opus 2004 Stereo
oui,oui,j'aime beaucoup ces vieux postes!!!mais tu aurais du poster dans TSF!
- Gromiton
- Super Modérateur
- Messages : 2973
- Enregistré le : mer. 17 févr. 2010 00:36
- Localisation : Paris
Re: Telefunken Opus 2004 Stereo
si quelqu'un peut déplacer, je n'ai pas vu la rubrique, désolé.
edit : c'est parce que TSF n'est pas dans la rubrique Matériel
edit : c'est parce que TSF n'est pas dans la rubrique Matériel
Modifié en dernier par Gromiton le lun. 15 mars 2010 22:44, modifié 1 fois.
Cyril : gourmand jusqu'aux oreilles
no 'user' serviceable parts inside : 'password' to open
no 'user' serviceable parts inside : 'password' to open
- phil du 95
- Membre extraterrestre
- Messages : 15173
- Enregistré le : dim. 20 déc. 2009 18:33
- Localisation : Nord est du Val d'Oise,proche de l'Oise et de la Corrèze parfois !
Re: Telefunken Opus 2004 Stereo
Philippe(petronne) s'en chargera!
- Doc
- Super membre
- Messages : 640
- Enregistré le : mer. 11 nov. 2009 20:43
- Localisation : Grenoble
Re: Telefunken Opus 2004 Stereo
Très joli celui-ci en effet. Une petite photo allumé c'est possible?
Kikook ou Petronne se chargeront de déplacer le sujet dans la bonne section quand ils passeront.
Kikook ou Petronne se chargeront de déplacer le sujet dans la bonne section quand ils passeront.
- chris
- Membre no life
- Messages : 4238
- Enregistré le : dim. 20 déc. 2009 23:39
- Localisation : 59
Re: Telefunken Opus 2004 Stereo
:helloman: j'adorre cette appareil , combien les produits germaniques comme phil , dans tsf
Chris
- phil du 95
- Membre extraterrestre
- Messages : 15173
- Enregistré le : dim. 20 déc. 2009 18:33
- Localisation : Nord est du Val d'Oise,proche de l'Oise et de la Corrèze parfois !
Re: Telefunken Opus 2004 Stereo
A tous, je vous souhaite la bonne nuit! :helloman: :helloman: :helloman:
et a demain,si vous le voulez bien! :repect:
et a demain,si vous le voulez bien! :repect:
- Gromiton
- Super Modérateur
- Messages : 2973
- Enregistré le : mer. 17 févr. 2010 00:36
- Localisation : Paris
Re: Telefunken Opus 2004 Stereo
ayé ! les photos sont là !
Cyril : gourmand jusqu'aux oreilles
no 'user' serviceable parts inside : 'password' to open
no 'user' serviceable parts inside : 'password' to open
- Gromiton
- Super Modérateur
- Messages : 2973
- Enregistré le : mer. 17 févr. 2010 00:36
- Localisation : Paris
Re: Telefunken Opus 2004 Stereo
et les commentaires aussi.
En tout cas, à écouter sans modération à longueur de journée, la sonorité est merveilleuse.
Il m'est arrivé de m'en servir en amplificateur pour écouter des CDs.
En tout cas, à écouter sans modération à longueur de journée, la sonorité est merveilleuse.
Il m'est arrivé de m'en servir en amplificateur pour écouter des CDs.
Cyril : gourmand jusqu'aux oreilles
no 'user' serviceable parts inside : 'password' to open
no 'user' serviceable parts inside : 'password' to open
Re: Telefunken Opus 2004 Stereo
Encore un magnifique exemple de ce que l' industrie Allemande, et particulièrement Telefunken, a pu produire dans le domaine du tube et de l' Audio..... Ce sont des Telefunken ECC803S et ECC83 que j' utilise sur le Marantz model 7, et je n' imagine pas monter autre chose....
Ces radios, ultra perfectionnées, restent les témoins d' une qualité aujourd' hui disparue.....
PS : Si les condensateurs rouges sont de marque FRAKO, n' hésite pas une seconde, change les..... Par du Roederstein, si tu en trouves..pour ne pas dénaturer la bête.
Ces radios, ultra perfectionnées, restent les témoins d' une qualité aujourd' hui disparue.....
PS : Si les condensateurs rouges sont de marque FRAKO, n' hésite pas une seconde, change les..... Par du Roederstein, si tu en trouves..pour ne pas dénaturer la bête.
-
