Kenwood KR-4050

[christophe d]

kenwood kr4050
Encore un que j’avais récupéré dans un vide maison et qui attendait une profonde révision.
Il s’allumait mais un son atroce, plein de crrr, puis des coupures après avoir chauffé, la réception FM ressemblait à des ondes courtes et bien crade…
Un sacré morceau de 10Kg pour une puissance assez faible, les spécifications sont détaillées ci-dessous avec le schéma, et je joins le « user manual » dans les doc techniques.

hfe_kenwood_kr-4050_schematic.pdf

spécifications et schéma

(362.83 Kio) Téléchargé 695 fois

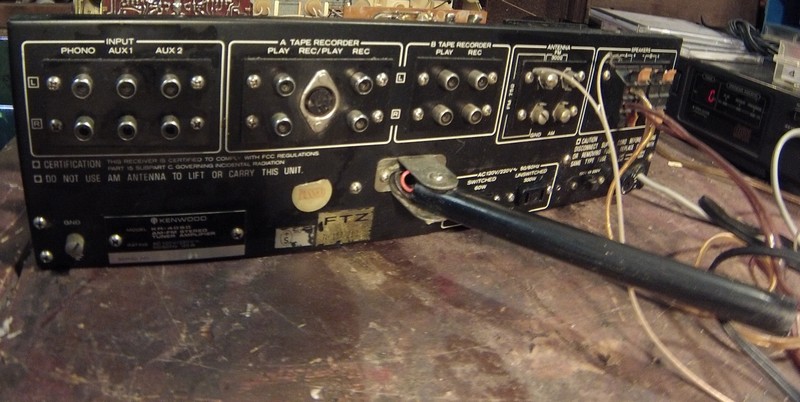

Voici le bestiau : la fenêtre est floue de saleté intérieure.


Les joues en bois sont des fakes pas mal faits, j’y ai cru au départ, jusqu’à essayer un décapage…
Simple nettoyage au pétrole et ça brille.

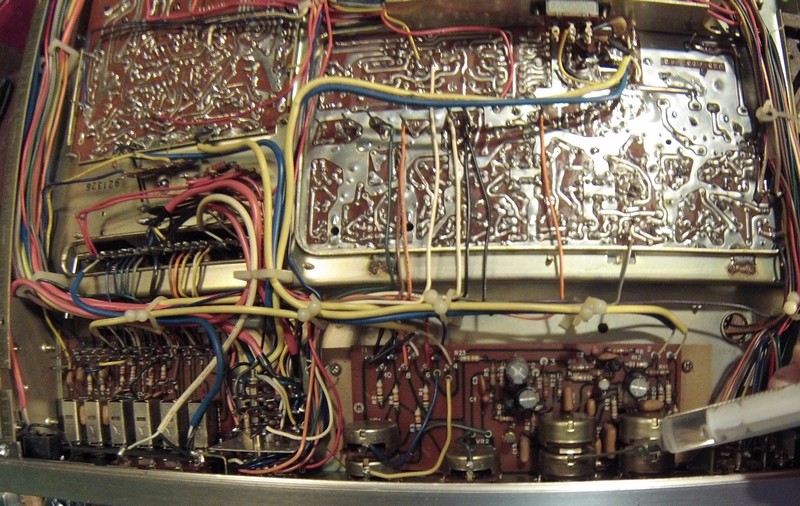

Le dessous après ouverture, c’est assez bien agencé, mais strappé presque partout : j’éviterais donc de les défaire ce qui nécessite un travail en place…

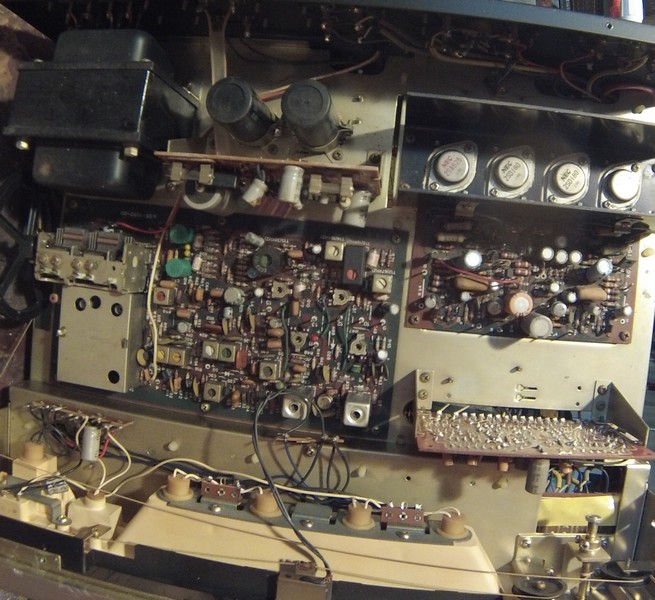

Le dessus, c’est encore mieux, sauf la saleté, et une carte de préampli verticale pas facile d’accès. Avec un stylo je montre ici l’un des 4 transistors de la carte de puissance 2sc1345:


signalés par un amateur américain sur you tube qui met en garde contre leur comportement à chaud et conseille leur remplacement par des 2sc1815
Je les avais commandés, mais finalement pas eu besoin...

Bon d’abord un passage à la douche alcoolisée en place et petit coup de pinceau et soufflette, c’est déjà mieux et ça sent plus le putois…

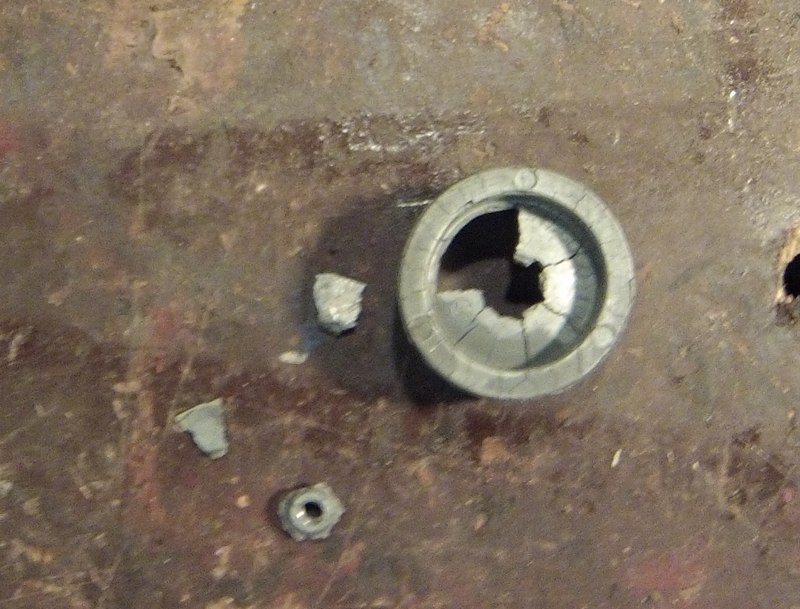

Bonjour les dégâts sur le volant d’inertie du tuner, heureusement presque tous les bouts y sont.


Utilisation d’une colle bi composant liquide(Penloc) que j’ai déjà utilisé sur un radiateur de voiture avec succès.


Bon je vais manger et me faire un film, la suite demain...

[christophe d]

me revoilà!
Début du remplacement de tous les condensateurs, cette fois je m’organise avec un petit tableau Excel ou je note les caractéristiques des condensateurs d’origine et de remplacement. Après je pourrais afficher les variations en %.


Voici l’ensemble de ces mesures : la dérive moyenne des condos était de +24% ce qui est assez faible, beaucoup d’entre eux étaient encore bons (des Elna gris ou oranges) . Les nouveaux essentiellement des Nichicons FG ou Muse et quelques Elna Silmic 2 ont une dérive moyenne de +7%(ils sont neufs). Les ESR sont en moyenne équivalents et généralement décevants pour les Silmic 2 de remplacement (et non mesurables pour les condos de moins de 1 microF avec mon petit appareil)…

kenwood4050.xlsx

(18.77 Kio) Téléchargé 605 fois

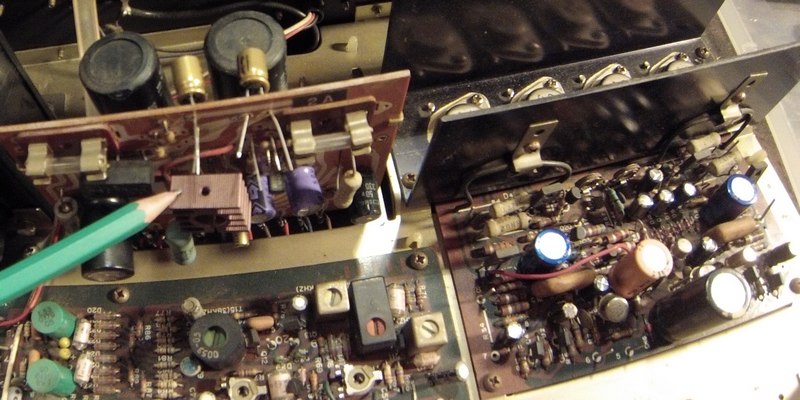

Voilà, la carte ampli est faite, sans remplacer les transistors pour l’instant. Le crayon montre le transitor de la carte d’alimentation, signalé comme chauffant très fort et cramant souvent les condos au dessus que j’ai déjà retirés. Les remplaçants sont soudés à l’envers comme le conseille le gars sur You tube.


Effectivement, il chauffe bien et je vais souder une plaque sur le radiateur pour améliorer l’évacuation, sans trop alourdir l’ensemble.


Les pertes de puissance subites après quelques minutes de fonctionnement ne sont pas dues à un échauffement des transistors incriminés, mais tout bêtement à des mauvais contacts dans les boutons de sélection, en particulier celui du tape. Un bon nettoyage à l’alcool (toujours en place) pour dissoudre les graisses sèches puis injection de vaseline à la seringue résoudra le problème.


Les gros condos de filtrage sont vérifiés et surprise, tout à fait corrects, finalement, il restera des condos d’origine, ceux la sont pas donnés …

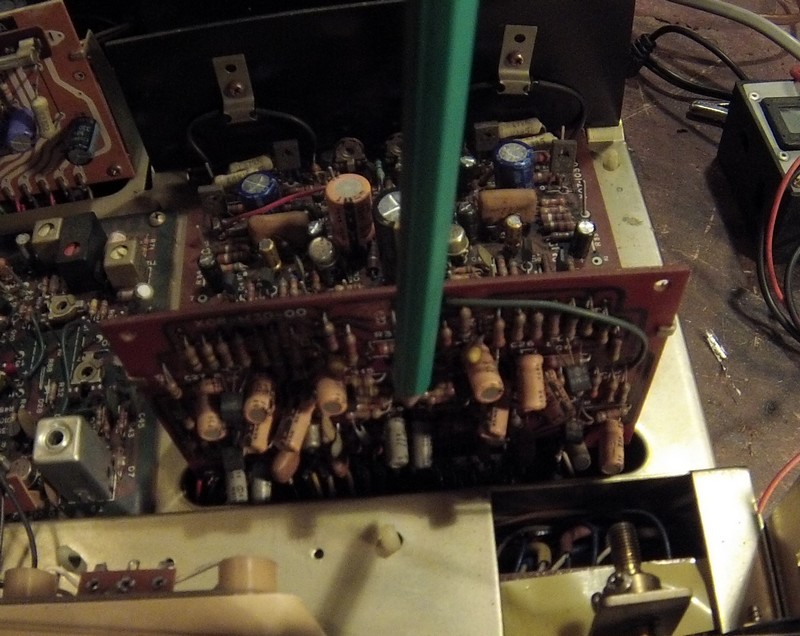

Le remplacement des condos de la carte préampli se fait en descendant progressivement, sans s’énerver …


Voilà, y a plus qu’à leur couper les pattes.


bon je retourne bricoler un peu ...

[hoplat]

Super reportage d'un sauvetage, bel appareil en plus, vivement l'écoute

[christophe d]

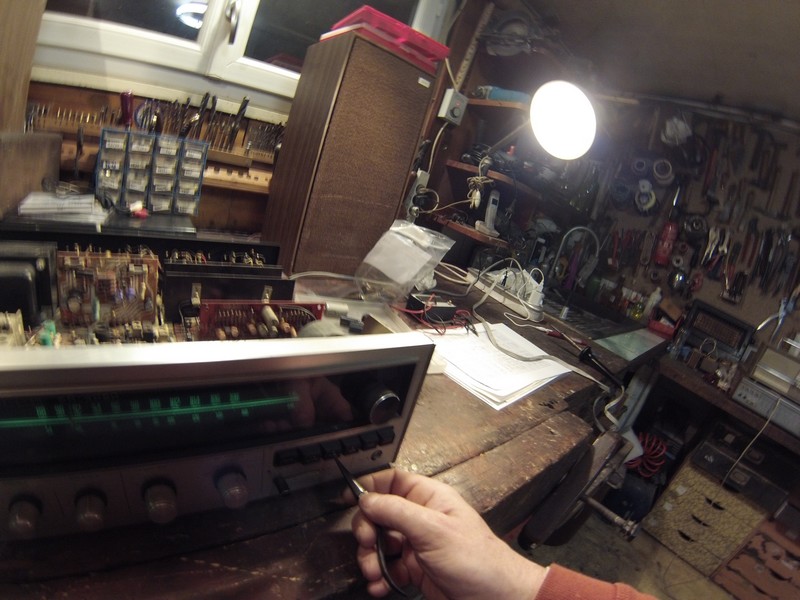

Merci, me voici encore vivant après m’être pris une bonne châtaigne en 220 en m’énervant sur un tuner amstrong qui résiste encore et toujours(perfide Albion)
Je vérifie le son après chaque carte, c'est de mieux en mieux


Au tour de la carte tuner, je laisserais aussi le petit gris en bas de la photo pas sur le trajet du signal et trop casse bonbon à dessouder(strap).Celui encore plus bas est en parallèle sur le voyant d'accord, et un phillips viendra ici au milieu de tous ces Japs


Démontage de la façade pour un petit ravalement


C’est du mastoc…


Par contre les boutons sont en plastique, quelle faute de gout ! Nettoyage au pétrole et nettoyant plastique pour pas mal de crasse.


C’est Nickel plastoc


La carte la plus difficile d’accès est démontée avec les potards et rénovée(alcool pulvérisée et condos).


Petit shoot de vaseline pour ces éléments.


Bon, je vais manger un peu beaucoup.A+...

[hoplat]


Et bon appétit....

[christophe d]

Là aussi c’était bien caca et désinfecté grossièrement.


Les plus gros condos sont fixés à la colle.


La roue d’inertie remontée, tous les axes de poulie graissés.

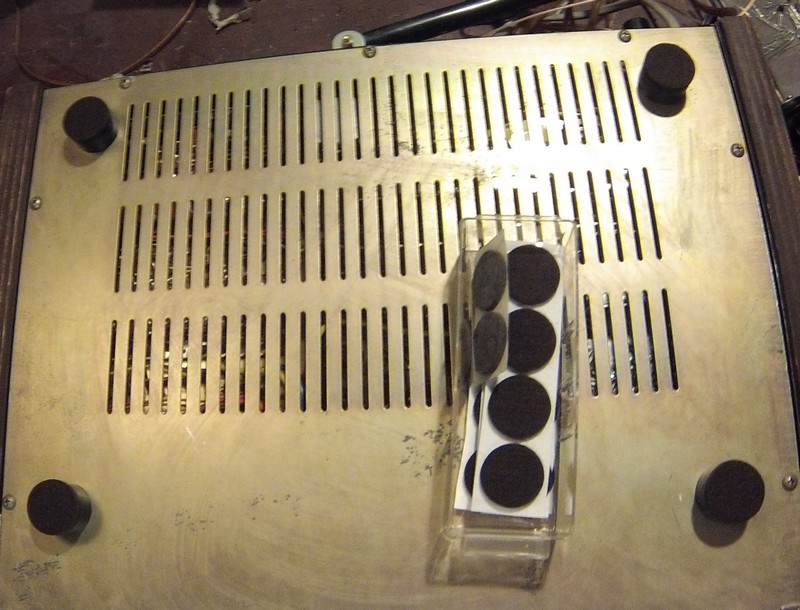

Mettez les patins avant d’entrer dans le salon!


Le cache qui masque les prises secteurs américaines ne sera pas remonté.


Les réformés.

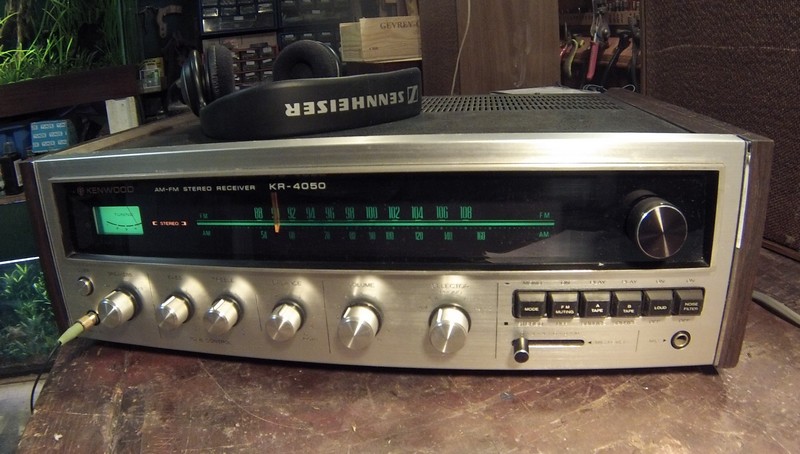

Et voilà, me voici déjà plus présentable : Quelle belle lumière verte…


Depuis, il a intégré le salon comme receiver principal, pendant que le tenant des lieux, un ampli scott 255s se refait une beauté. Associé aux boules elipson S40 ou aux Siare galaxie, au choix, il ne tiens pas vraiment la route face au Scott, sans pour autant être mauvais : disons qu’il manque un peu de chaleur…

Les réglages des potards sont crantés (pas le volume) et très agréables. Pareil pour les sélecteurs et le tuning.

Il se défend avec les elipsons, à condition de mettre le loudness qui est très sensible, pour compenser le manque de graves.
Il rend un son sourd sans relief sur les Siares, à moins de vraiment pousser le volume.
Les deux enceintes ensembles donne un son brouillé sans clarté, comme on m’avait mis en garde sur ce genre d’association hasardeuses; en fait, c’est le Scott qui semble exceptionnel à ce titre et capable de driver les deux paires ensembles sans qu’elles semblent interférer mais plutôt se compléter…

Concernant le tuner, il est, comme prévu pour un kenwood, très sensible, mais fâcheusement pas vraiment sélectif ; avec l’indicateur à 4/5, TSF Jazz se retrouve souvent brouillé par une station de classique adjacente que je ne percevais pas avec le tuner Yamaha plus moderne, que j’utilisais avec le Scott.
La position de l’auditeur peut aussi plus facilement brouiller la réception avec mon antenne dipôle faite maison. Mais si le positionnement de celle-ci semble plus difficile et différent d’auparavant, il est aussi plus précis et permet une fois bien réglé une meilleure réception.

Il est finalement énorme pour une puissance très moyenne, bien que suffisante pour les elipsons, trop profond pour tenir dans mon meuble du salon, et il ne pourra pas, de toute façon, trouver sa place dans cette pièce ou la concurrence est rude. Mais ce n’est pas un mauvais cheval, et en plus, il est magnifique à mon gout, avec ce vert tropical permanent dans le noir…

[hoplat]

Chouette, très chouette.

[Edouard-]

Chouette remise en état, il est tout beau tout propre maintenant.

[pa@pa74]

C'est une belle résurrection pour ce Sansui, merci pour lui.

[werner fauconnier]

bonsoir Christophe D
je possède ce KR 450 excellente réception en FM et la partie amplis rien à dire
du bon boulot ces avec plaisir que j'ai parcouru ce poste
Werner
