Dunlap Clarke Model TEN FET

Message par CHARLES33 »

Peu connu sous nos contrées Dunlap Clarke (du nom des deux concepteurs de la marque) a surtout produit quelques gros amplis durant ses quelques années d’existence.
1977_pub [forum_horizontal].jpg
1977_pub [forum_horizontal].jpg (153.62 Kio) Vu 11391 fois
Voici donc le préamplificateur modèle TEN FET, désigné dans la pub comme le pre amplifier the M 10.

Celui ci nous est arrivé dans un triste état, ce fut donc l'occasion de varier les plaisirs et ne pas se cantonner à la seule électronique.

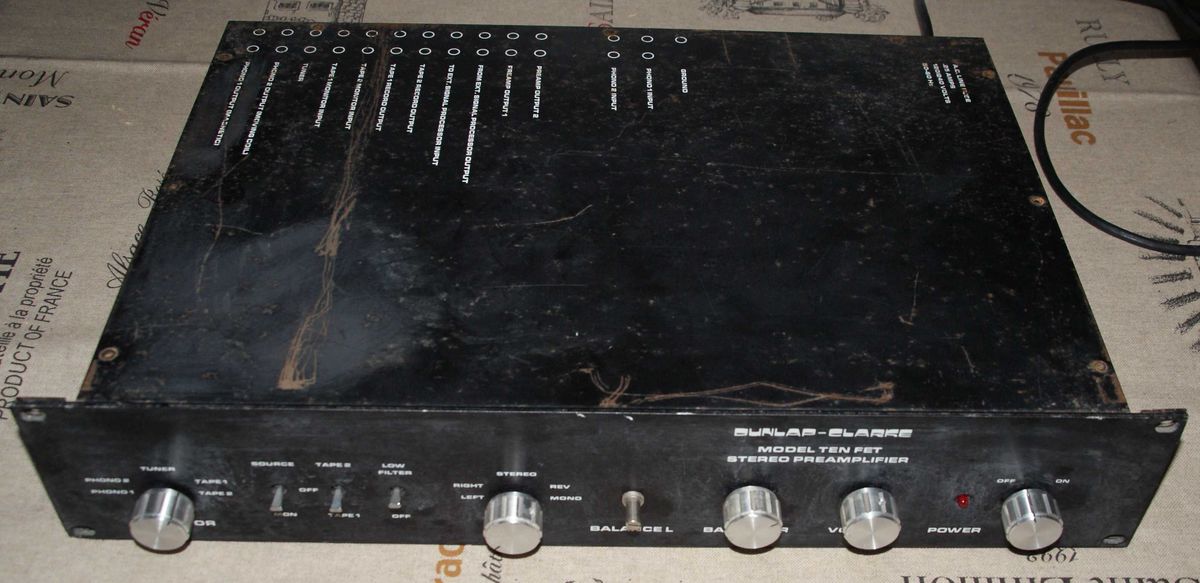

dunlap 1.jpg
dunlap 1.jpg (105.01 Kio) Vu 11391 fois
dunlap 2.jpg
dunlap 2.jpg (180.66 Kio) Vu 11391 fois

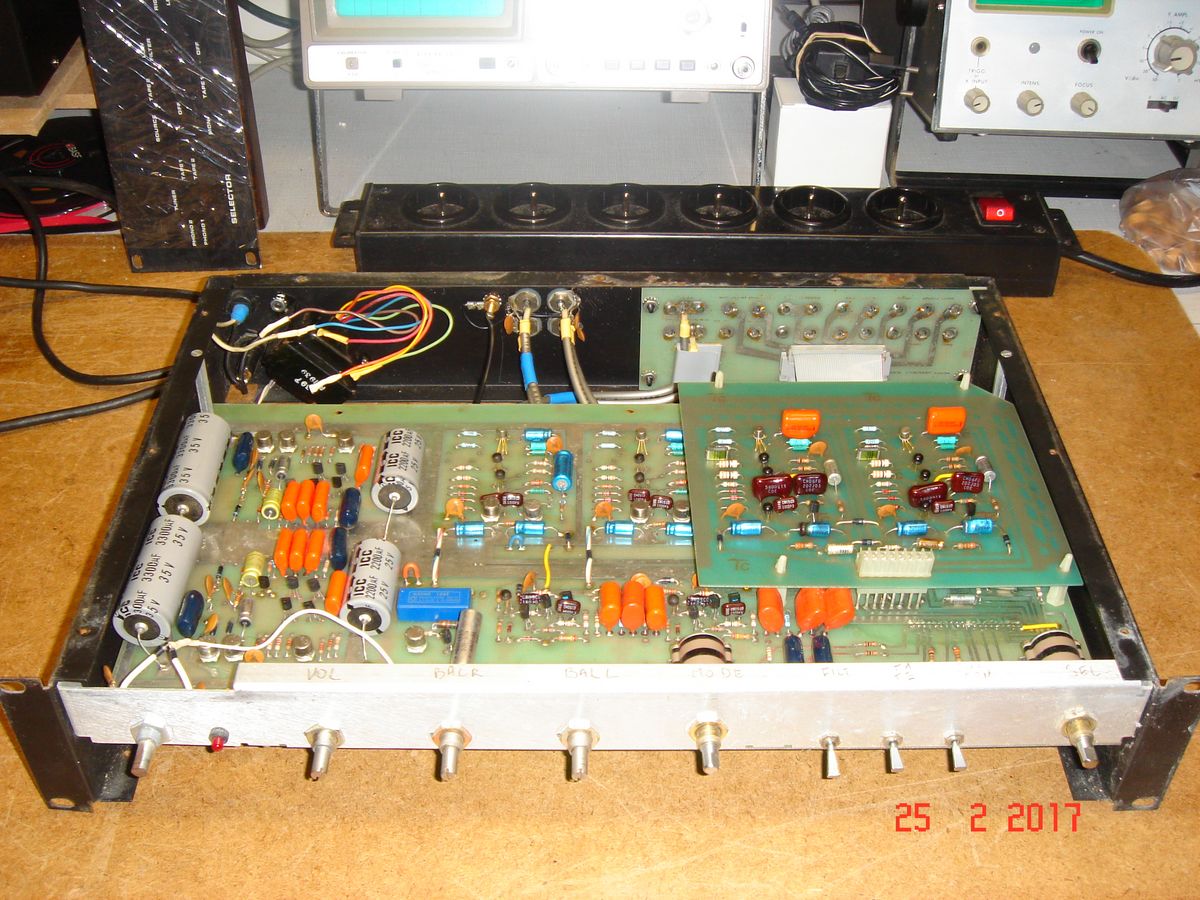

De prime abord c'est correctement rangé en face arrière, mais bizarrement la carte principale est monté « up side down ».
DUNLAP CARTES OLD.JPG
DUNLAP CARTES OLD.JPG (210.17 Kio) Vu 11391 fois
Face avant, du câble de belle section côtoie de la connectique informatique pour les connections entrés/Sorties. :gne:
DUNLAP FACE B 1.JPG
DUNLAP FACE B 1.JPG (211.41 Kio) Vu 11391 fois

Démontage du châssis et construction d'un châssis bois provisoire pour maintenir l'ensemble (Alain home made)
DUNLAP OLD CHASSIS BOIS.JPG
DUNLAP OLD CHASSIS BOIS.JPG (216.45 Kio) Vu 11391 fois
DUNLAP FACE B.JPG
DUNLAP FACE B.JPG (222.66 Kio) Vu 11391 fois
Next to follow...
Modifié en dernier par CHARLES33 le jeu. 27 avr. 2017 19:11, modifié 2 fois.
Avatar du membre
CHARLES33
Membre no life
Messages : 2973
Enregistré le : sam. 1 mai 2010 10:13
Localisation : Pas loin de chez Alain

Re: Dunlap Clarke model TEN FET

Message par CHARLES33 »

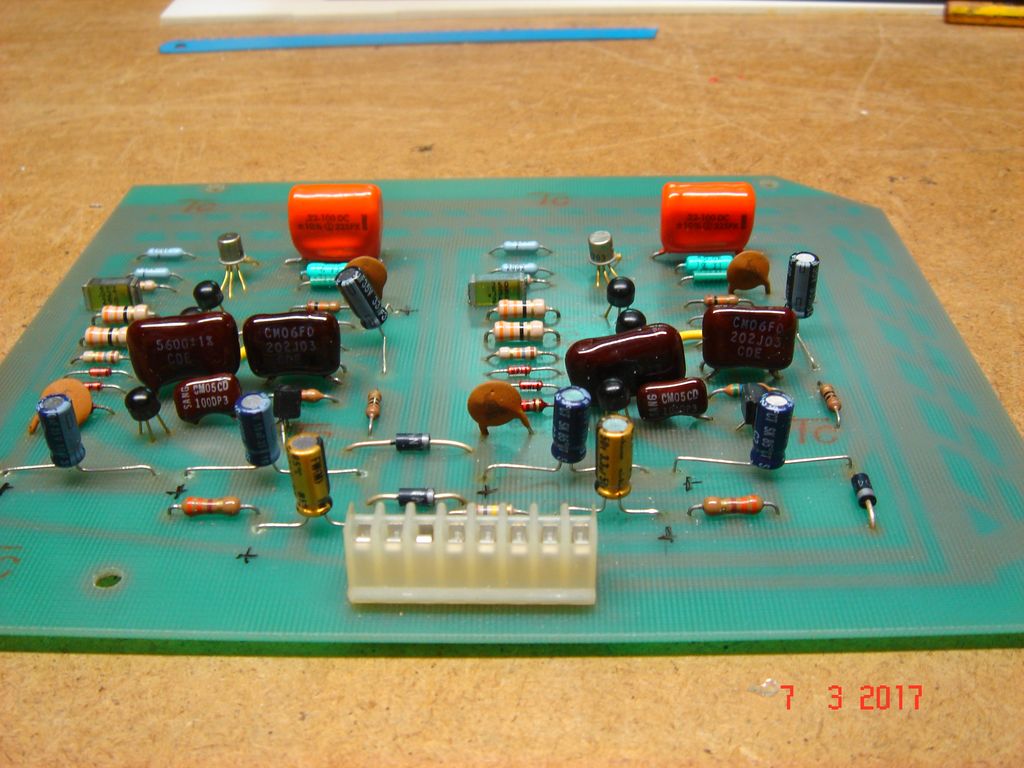

Changement des condensateurs de la carte phono MC
CARTE PHONO OLD.jpg
CARTE PHONO OLD.jpg (176.2 Kio) Vu 11385 fois
CARTE PHONO NEW.jpg
CARTE PHONO NEW.jpg (131.6 Kio) Vu 11385 fois

A l'exception des gros condensateurs gris (2200 et 3300 uF) encore valables, changement de tous condensateurs chimiques, la plupart avaient pas mal dérivé.
DUNLAP NEW.jpg
DUNLAP NEW.jpg (174.81 Kio) Vu 11385 fois

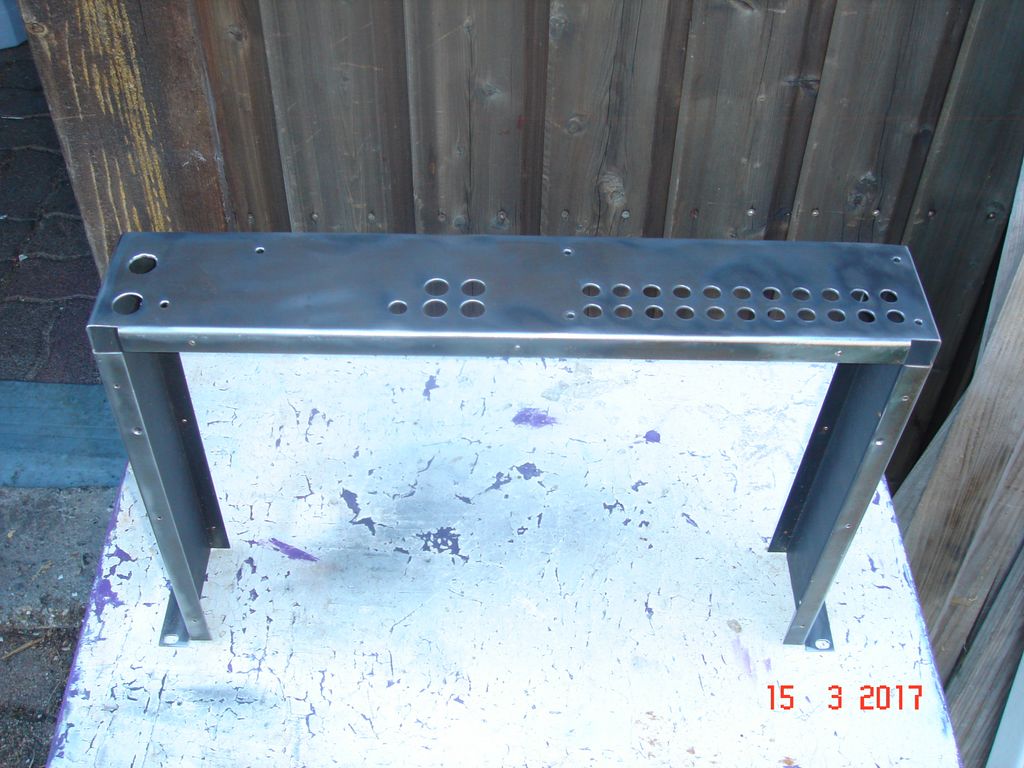

Ponçage puis mise en peinture et vernissage du chassis
DUNLAP CHASSIS PONCAGE.JPG
DUNLAP CHASSIS PONCAGE.JPG (137.22 Kio) Vu 11385 fois
DUNLAP CABINE VERNIS.jpg
DUNLAP CABINE VERNIS.jpg (54.02 Kio) Vu 11385 fois

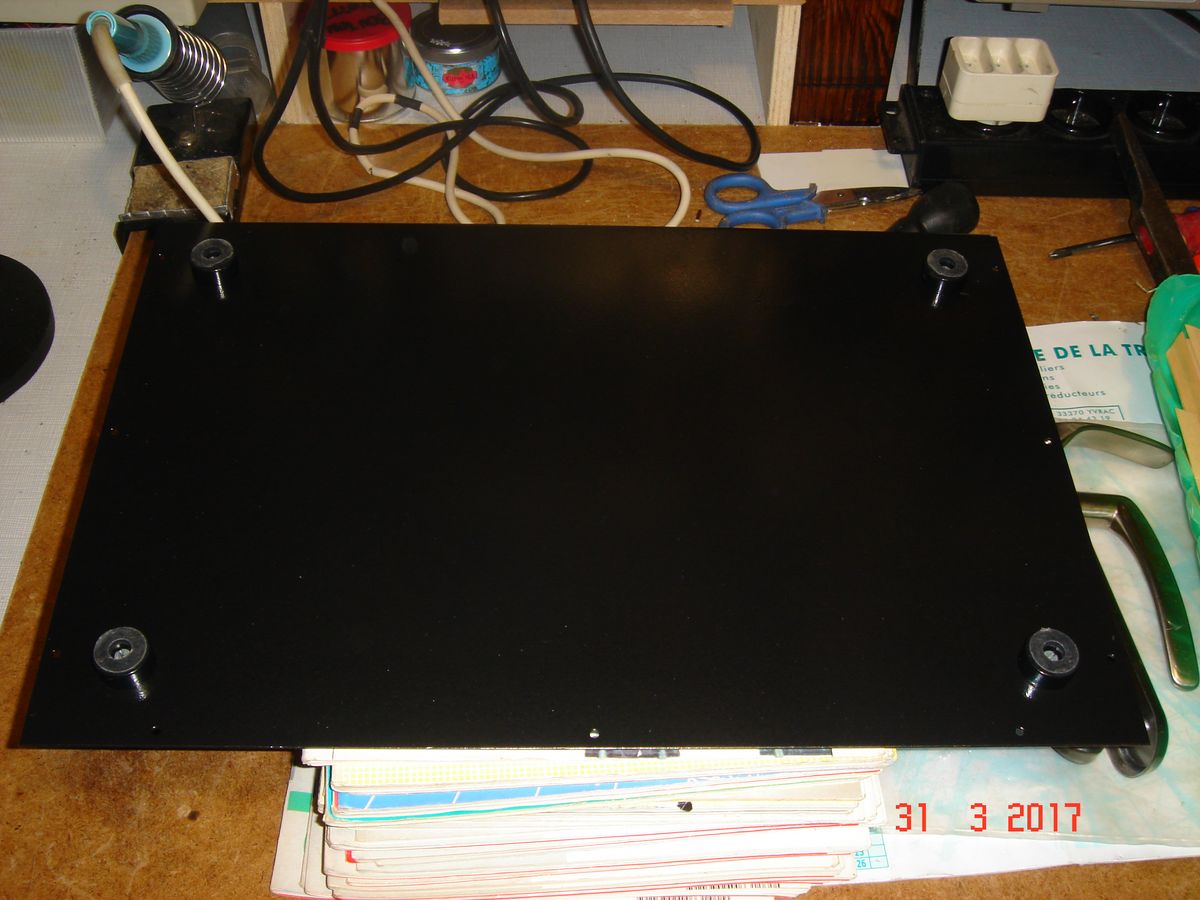

Même sort pour la plaque inférieure avec mise en place de nouveaux pieds
DUNLAP PLAQUE ARRIERE NEW.JPG
DUNLAP PLAQUE ARRIERE NEW.JPG (118.36 Kio) Vu 11385 fois
Next to follow....
Avatar du membre
CHARLES33
Membre no life
Messages : 2973
Enregistré le : sam. 1 mai 2010 10:13
Localisation : Pas loin de chez Alain

Re: Dunlap Clarke model TEN FET

Message par CHARLES33 »

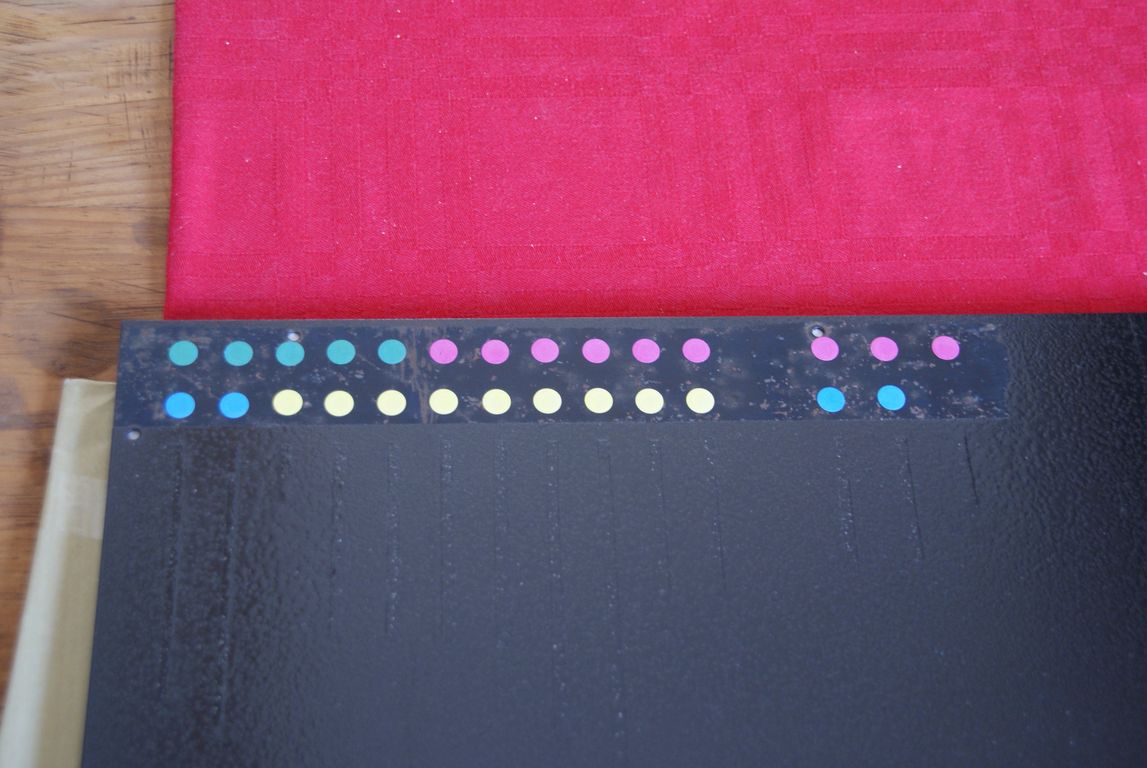

Idem pour la plaque supérieure, avec protection de la sérigraphie:
DUNLAP PLAQUE UP CAM.JPG
DUNLAP PLAQUE UP CAM.JPG (160.02 Kio) Vu 11382 fois
Mise en place d'une embase alimentation propre et du porte fusible:


DUNLAP EMBASE NEW.jpg
DUNLAP EMBASE NEW.jpg (109.82 Kio) Vu 11382 fois
Reprise des soudures et fixations des prises RCA:
DUNLAP ARRIERE 1.JPG
DUNLAP ARRIERE 1.JPG (216.95 Kio) Vu 11382 fois
Passage au banc d'essai, signal propre.
DUNLAP BANC ESSAI.JPG
DUNLAP BANC ESSAI.JPG (146.32 Kio) Vu 11382 fois
Next to follow
Fichiers joints
DUNLAP BANC ESSAI.JPG
DUNLAP BANC ESSAI.JPG (146.32 Kio) Vu 11382 fois
Avatar du membre
CHARLES33
Membre no life
Messages : 2973
Enregistré le : sam. 1 mai 2010 10:13
Localisation : Pas loin de chez Alain

Re: Dunlap Clarke model TEN FET

Message par CHARLES33 »

Dernier test d'écoute : ça marche plutôt très bien.
DUNLAP TEST ECOUTE.JPG
DUNLAP TEST ECOUTE.JPG (144.03 Kio) Vu 11375 fois
Coté fonctionnalité c'est plutôt basique, juste deux balances séparées qui atténuent ou augmentent le signal de chaque canaux et un low filter:
DUNLAP FACE 1.jpg
DUNLAP FACE 1.jpg (56.15 Kio) Vu 11375 fois

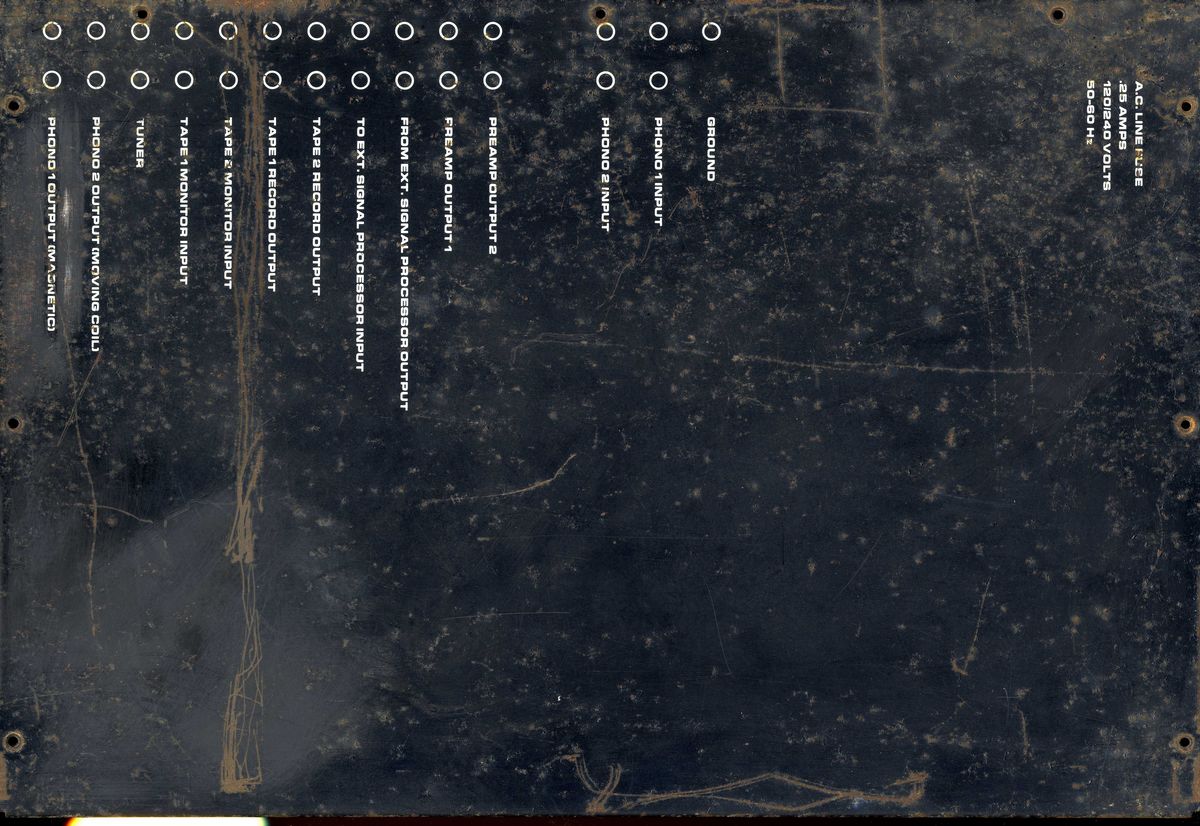

A l'arrière pas mal de possibilités mais il faut impérativement faire un pont entre « from ext signal processor out pout » et « to ext signal processor input », pour que ça marche, sans manuel utilisateur c'est assez déroutant.
DUNLAP ARRIERE NEW.jpg
DUNLAP ARRIERE NEW.jpg (71.14 Kio) Vu 11375 fois
De construction assez inhabituelle cet appareil a un côté DIY qui allie le bon (la conception) et le moins bon (fonctionnalités, construction) mais il fait de la musique ce qui est finalement le principal.

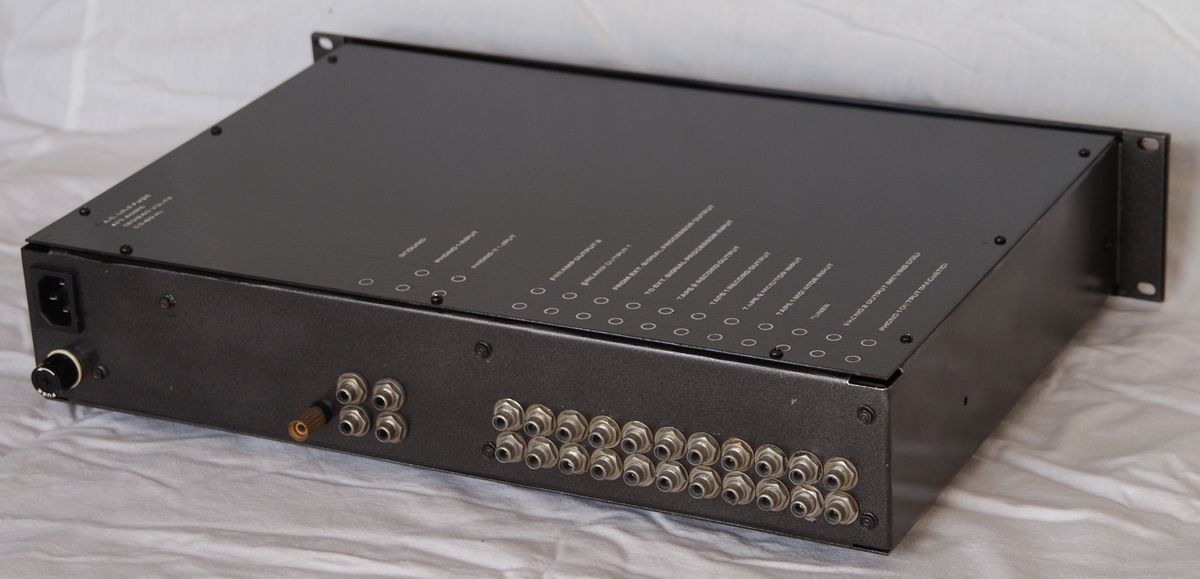

DUNLAP FIN.jpg
DUNLAP FIN.jpg (72.9 Kio) Vu 11375 fois
Son propriétaire va pouvoir le récupérer, il nous en dira sans doute plus sur sa musicalité parce que les oreilles des deux vieux sourdingues ne sont plus vraiment aptes à pouvoir donner un avis éclairé.
:hello:
Avatar du membre
bentattoo
Super membre
Messages : 513
Enregistré le : mar. 24 juil. 2012 10:58
Localisation : near BORDEAUX DC

Re: Dunlap Clarke model TEN FET

Message par bentattoo »

Quel travail :ouaou: :love: , sauvé d'une mort certaine en déchetterie, je n'aurais jamais réussi à sauver cet appareil, n'ayant rien trouvé sur le net pour m'y attaquer et avec mes faibles compétences c'était peine perdue. Je me rappelle de ce MP à Alain pour lui demander s'il avait déjà entendu parler de cette marque et d'avoir tenté l'achat car il était décrit comme fonctionnant, en fait ce que voulait dire le vendeur (qui s'y connaissait en hifi comme moi en taxidermie) c'est que la diode rouge de mise en service s'allumait. Bon pour le prix j'ai tenté, mais sans nos deux experts rien n'en serait jamais sorti... Je voudrais bien que ça soit déjà demain!!! (même si c'est pas du Philips!)
Il va prendre la place du Quad 33 pour driver le 303, et je vous en dirais plus pour ce qui est de l'écoute évidement. :guitar: :disco:
Together we stand, divided we fall.
Avatar du membre
hencot
Super Modérateur
Messages : 2371
Enregistré le : mer. 31 mars 2010 18:46
Localisation : 33.. prés de chez Charles
Contact :

Re: Dunlap Clarke model TEN FET

Message par hencot »

Changement de récepteur cet après midi ......
essais_mar3 [1024x768].jpg
essais_mar3 [1024x768].jpg (118.52 Kio) Vu 11339 fois
Alain..

Site sur le son et l' enregistrement de Claude Gendre http://claude.gendre.free.fr/
Avatar du membre
pvphil
Membre no life
Messages : 2040
Enregistré le : jeu. 10 avr. 2014 12:19
Localisation : 83 Var coté mer

Re: Dunlap Clarke model TEN FET

Message par pvphil »

Bonjour Charles et Alain, :hello:


Formidable travail de rénovation, bravo bravo. :jap: :yes!:

La protection de la sérigraphie avant peinture est faite avec quoi donc ? un scotch pas trop collant(pour éviter d'enlever le texte au décollage, après peinture) ?

Bonne journée, :cow:
Philippe ....88 notes et Jazz , Bossa , Nougaro, Compas...
Avatar du membre
CHARLES33
Membre no life
Messages : 2973
Enregistré le : sam. 1 mai 2010 10:13
Localisation : Pas loin de chez Alain

Re: Dunlap Clarke model TEN FET

Message par CHARLES33 »

Bonjour Philippe, oui tout à fait, gommettes et lamelles de scotch, avec une couche de vernis en finition ça ne se voit pratiquement pas, ce pour le capot supérieur. Pour la face avant qui était moins abîmée, deux couches de vernis ont redonné de l'éclat à la peinture et la sérigraphie.
Avatar du membre
pvphil
Membre no life
Messages : 2040
Enregistré le : jeu. 10 avr. 2014 12:19
Localisation : 83 Var coté mer

Re: Dunlap Clarke model TEN FET

Message par pvphil »

:hello:

:yes!:
Philippe ....88 notes et Jazz , Bossa , Nougaro, Compas...
