Re: AR Cambridge A 60

Message par hoplat »

Comme il n'est pas en panne, je pense humblement que tu fais une réfection qui peut-être présentée à la suite dans ce topic.

JL
Modifié en dernier par hoplat le mar. 26 mai 2020 13:58, modifié 1 fois.
SONY addict-j'assume
Le bonheur n’existe pas. En conséquence, il ne nous reste qu’à essayer d’être heureux sans JL
Sans la musique la vie serait une erreur Fred N

Avatar du membre
Georges de Villette
Membre honoraire
Messages : 197
Enregistré le : mar. 26 mars 2013 20:59
Localisation : Villette d'Anthon ( nord isère )

Re: AR Cambridge A 60

Message par Georges de Villette »

Merci Mr Sony !!! :-P

Avatar du membre
Kikook
Administrateur du site
Messages : 5642
Enregistré le : ven. 6 nov. 2009 21:10
Localisation : devant les VOT.

Re: AR Cambridge A 60

Message par Kikook »

Impeccable. :jap:
Don"t think twice, it's all right.
-----------------------------------------------------------------------------------------------------------------------------
Thierry

Avatar du membre
Georges de Villette
Membre honoraire
Messages : 197
Enregistré le : mar. 26 mars 2013 20:59
Localisation : Villette d'Anthon ( nord isère )

Re: AR Cambridge A 60

Message par Georges de Villette »

Bonjour tout le monde .
Comme dit plus haut , j'ai entrepris la restauration du petit A60 .
Le démontage du circuit pour accéder aux composants est des plus simples .
Photo numéro 1 :
Démontage en façade de la prise écouteurs .
Démontage de la plaque support borniers de haut parleurs .
Démontage de la masse châssis ( complétement à gauche ) .
Dévissage des quatre transistors de puissance . Cà libère aussi une plaque intermédiaire entre ces transistors et le châssis .
A présent on lève l'arrière du circuit pour faire échapper les potentiomètres et les touches de sélection .

.
Fichiers joints

Avatar du membre
Georges de Villette
Membre honoraire
Messages : 197
Enregistré le : mar. 26 mars 2013 20:59
Localisation : Villette d'Anthon ( nord isère )

Re: AR Cambridge A 60

Message par Georges de Villette »

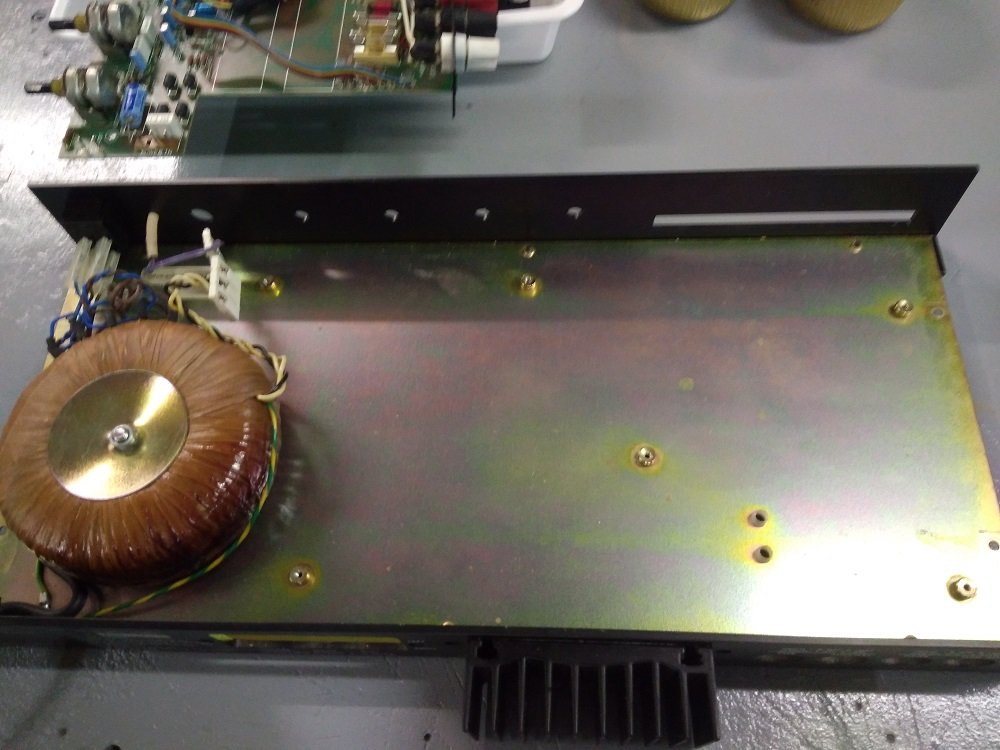

A présent le châssis est à nu !

.
Fichiers joints

Avatar du membre
Georges de Villette
Membre honoraire
Messages : 197
Enregistré le : mar. 26 mars 2013 20:59
Localisation : Villette d'Anthon ( nord isère )

Re: AR Cambridge A 60

Message par Georges de Villette »

Le circuit imprimé est libéré de tous ses chimiques .
Les deux réservoirs de 10000 Mf , Cornel Dubilier , je les avais déjà commandés .
Ils sont mis en place .

.
Fichiers joints

Avatar du membre
Georges de Villette
Membre honoraire
Messages : 197
Enregistré le : mar. 26 mars 2013 20:59
Localisation : Villette d'Anthon ( nord isère )

Re: AR Cambridge A 60

Message par Georges de Villette »

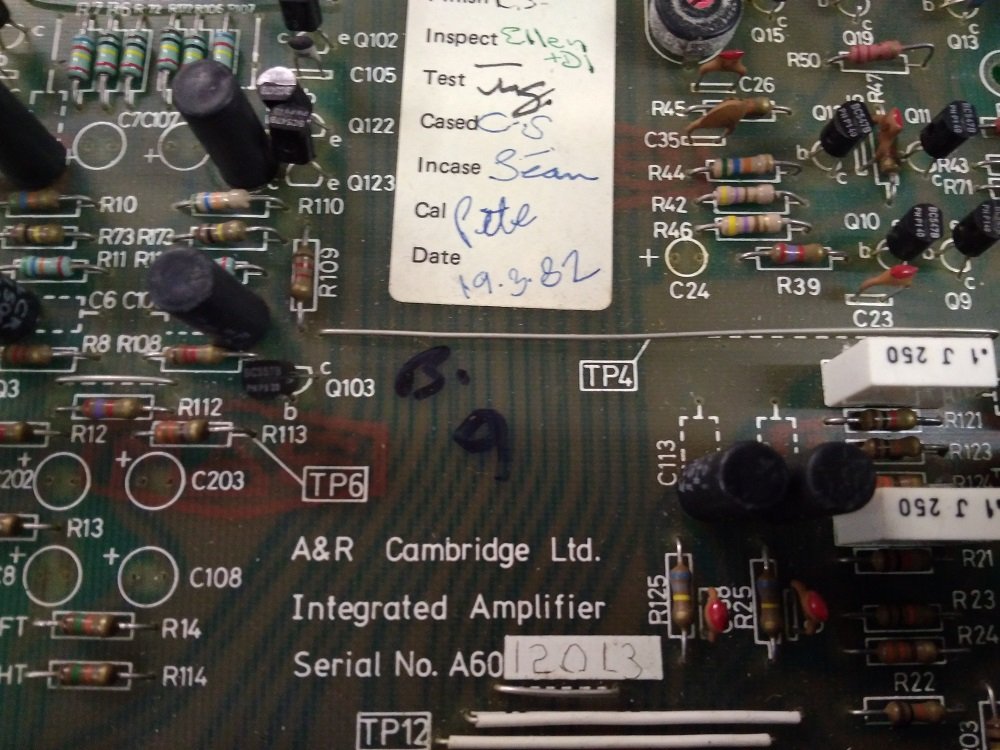

La référence de l'appareil ...

.
Fichiers joints

Avatar du membre
Georges de Villette
Membre honoraire
Messages : 197
Enregistré le : mar. 26 mars 2013 20:59
Localisation : Villette d'Anthon ( nord isère )

Re: AR Cambridge A 60

Message par Georges de Villette »

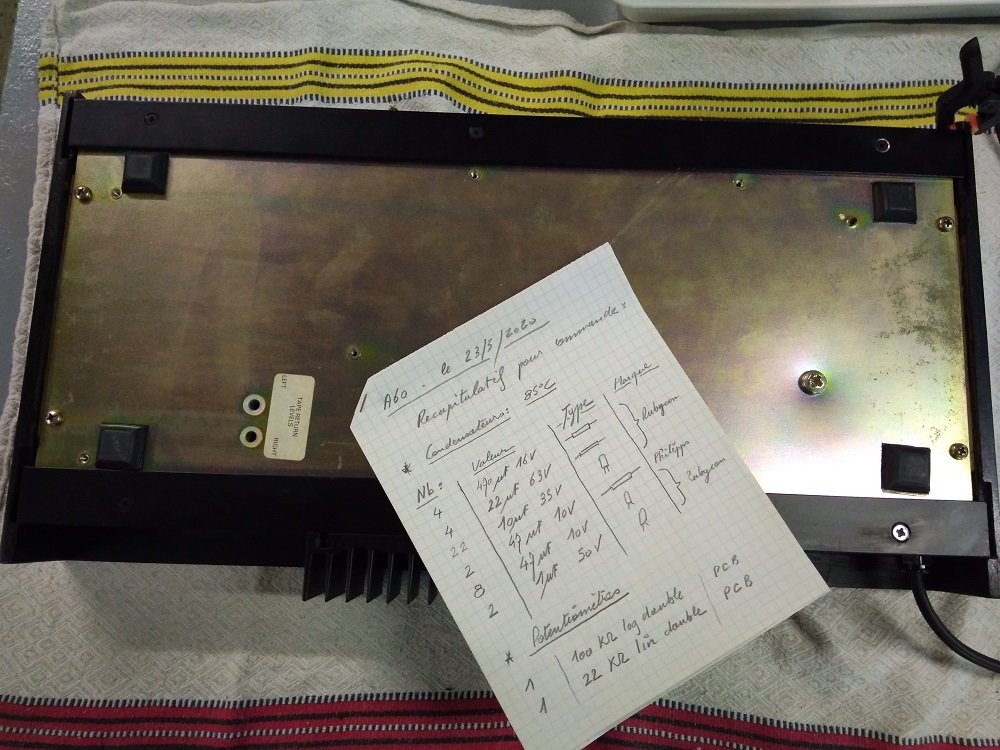

Et la liste des composants à commander chez Mouser ...

.
Fichiers joints

Avatar du membre
hoplat
Membre V.I.P
Messages : 5651
Enregistré le : sam. 28 nov. 2009 10:16
Localisation : Dans le sud-ouest

Re: AR Cambridge A 60

Message par hoplat »

Cet ampli est Anglais mais bien mieux foutu que son cousin AI 500 pour la maintenance :dingue:
Vivement la suite :genial:

JL
SONY addict-j'assume
Le bonheur n’existe pas. En conséquence, il ne nous reste qu’à essayer d’être heureux sans JL
Sans la musique la vie serait une erreur Fred N

Avatar du membre
Jo775
Membre no life
Messages : 2165
Enregistré le : lun. 5 juil. 2010 14:14

Re: AR Cambridge A 60

Message par Jo775 »

Ah ben ça y est, ça suffit: une alim, deux cuves à énergie et voilà! Débarrassé de tout le superfétatoire ! 😃
Jonathan
