Petite présentation d'un ampli peu commun en tout points, il s'agit du Altec 1609A. Il s'agit donc d'un Bi-Ampli mono, c'est à dire qu'il dispose d'une amplification pour le grave (100w) et une pour l’aigu (50w) ainsi qu'un filtre actif incorporé (500hz-800hz-1500hz). Comme vous vous en doutez il en faut deux pour la stéréo et évidemment avec des enceintes 2 voies. J'ai eu la chance d'en récupérer 3 d'un coup, deux on été révisés par notre cher Thierry il y a de ça presque 2 ans. Je n'ai malheureusement pas pu m'en servir à cause de leurs spécificités.


Voici quelque docs d'époque:
Le magazine de 1976
Altec_1976_part2.pdf
(4.49 Mio) Téléchargé 679 fois
La doc technique
1609A_biamplifier_spec_sheet.pdf
(3.09 Mio) Téléchargé 358 fois

Place aux petites photos.

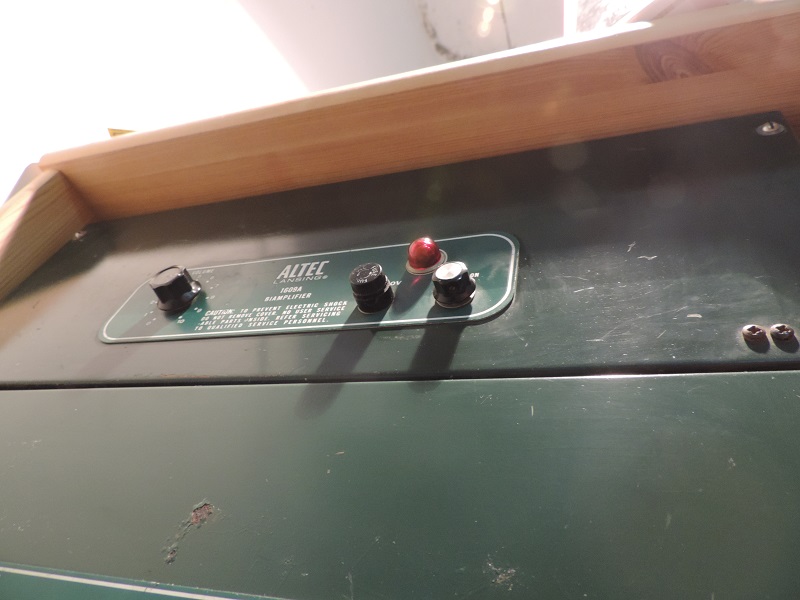

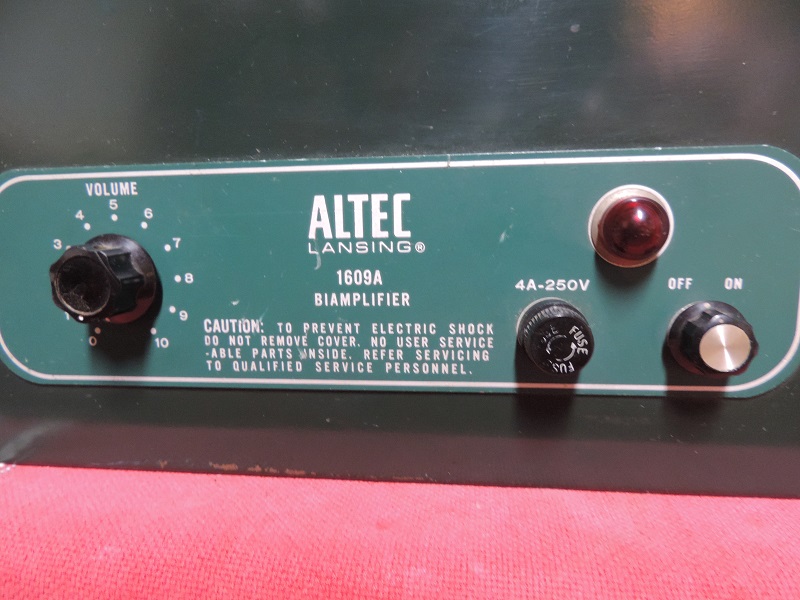

Voici une paire avec une jolie trace de produit à vitre ....

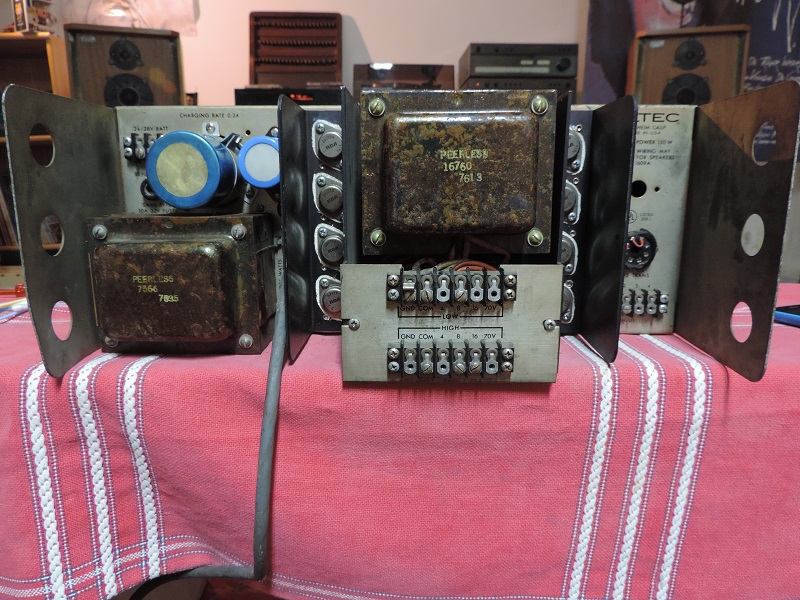

La face arrière, le bornier d' haut parleur, le bornier d'entrée, deux transfos Peerless(un troisième est caché derrière le bornier d' haut parleur).
le bornier d'entrée
le bornier d'HP

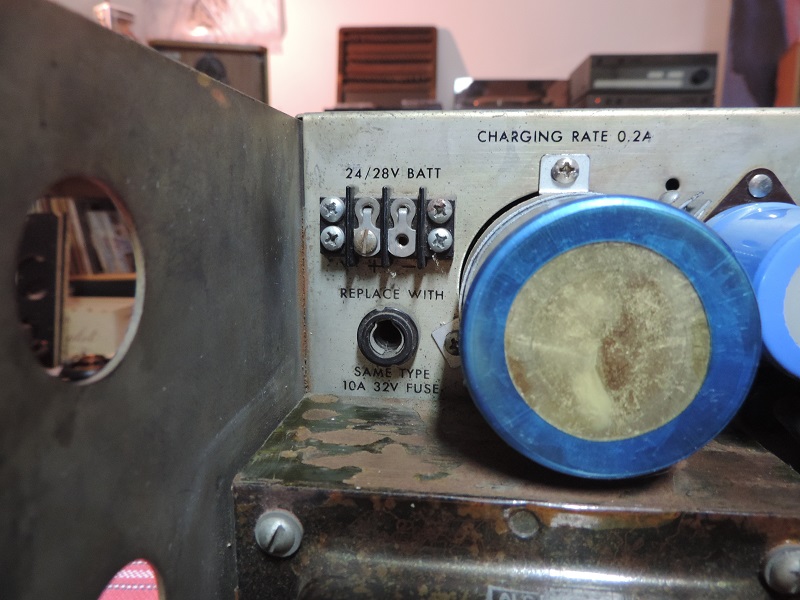

La partie alimentation, ( avec une entrée pour fonctionner sur batterie ? )
Le transfo "caché"

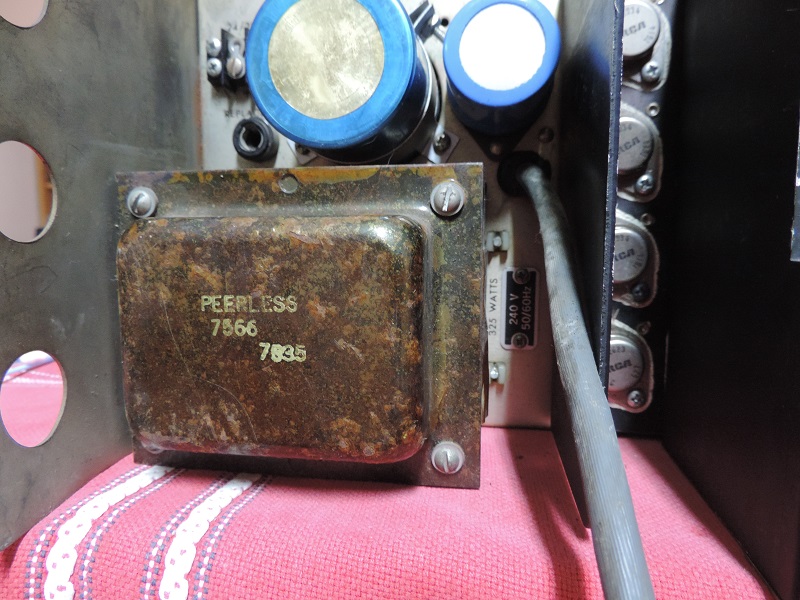

Les transistors de puissance
Edouard

Avatar du membre
Edouard-
Membre éminent
Messages : 1632
Enregistré le : mer. 5 déc. 2012 22:36
Localisation : Charente maritime

Re: Altec 1609A

Message par Edouard- »

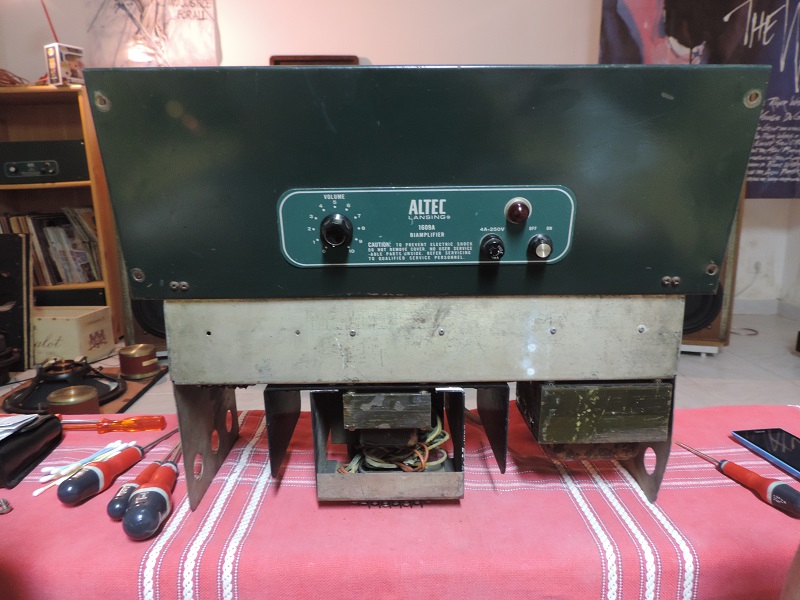

Passons maintenant à l'intérieur, qui comme tout produit professionnel digne de ce nom est très facile d'accès, simplement 2 visses et ... c'est à peu près tout !!


Une fois 2 visses enlever, la façade bascule et tiens toute seul :mossieurpropre:


Face arrière de la façade, avec un potard qui règle je ne sais quoi, je pense à la pente de coupure.
La carte de gestion des fréquences de coupure.

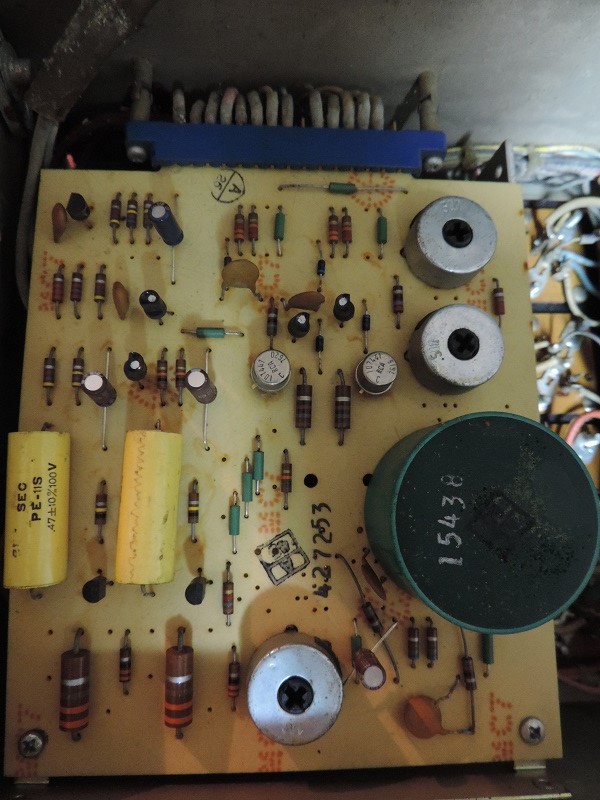

Deux autre cartes
Vous me direz, pas pratique d’accéder au soudure, mais que nenni, 2 visses par carte et ça bascule

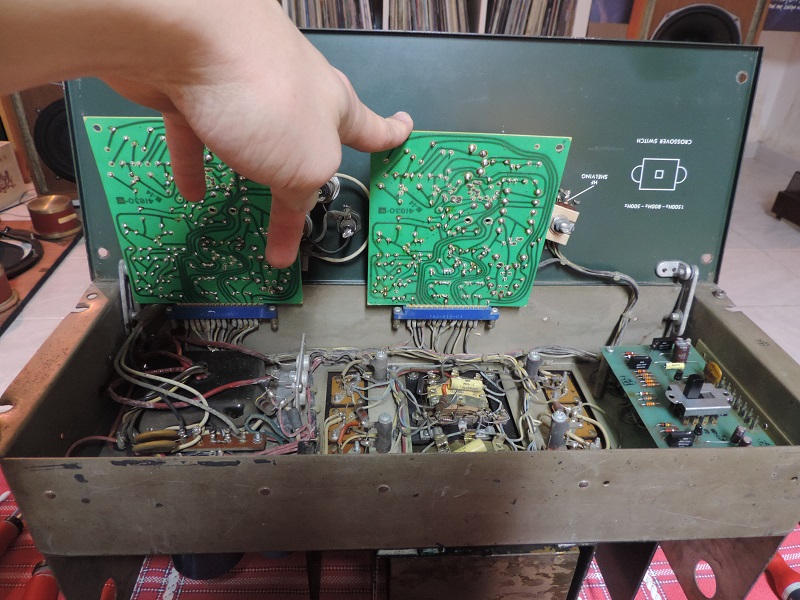

Mouais toujours pas pratique, mais si, les cartes sont enfichable !!

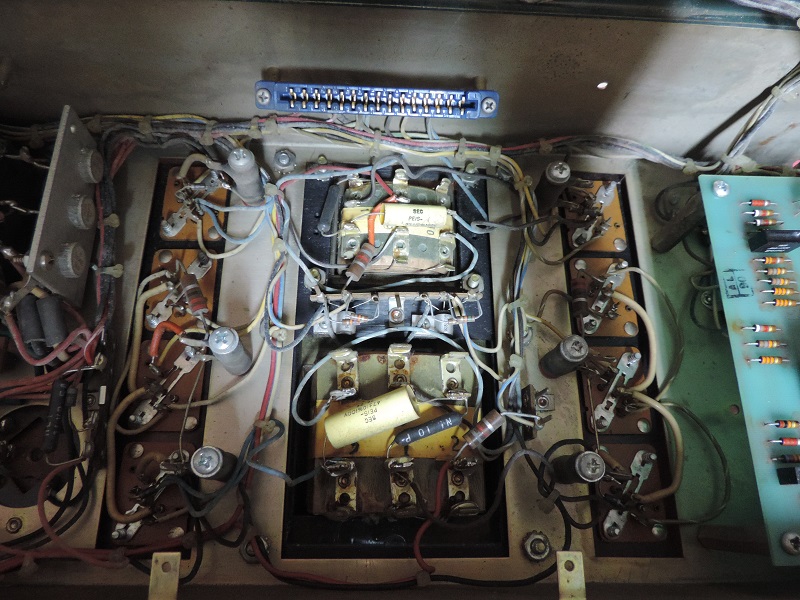

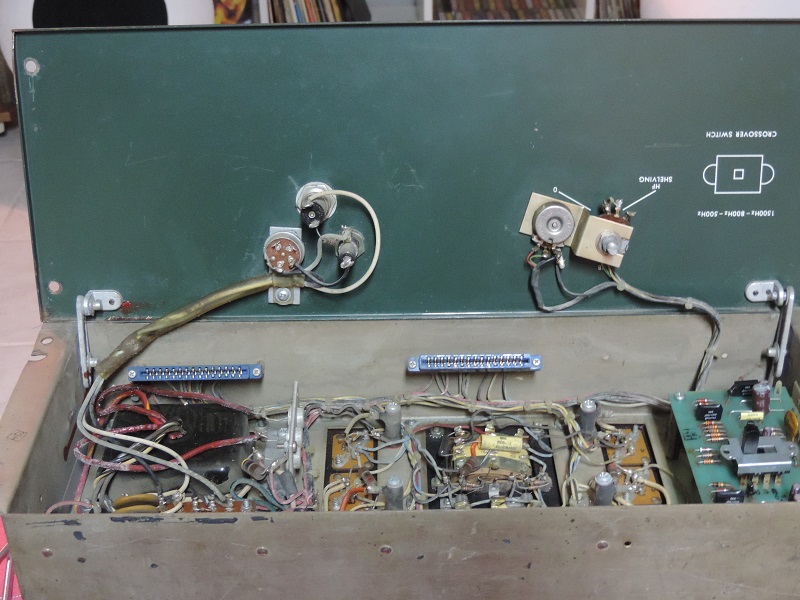

Et maintenant accès au reste du câblages ( ils ont sous traité chez Sony pour cette partie ? :lol: )
Et pour finir un photo de la bête allumée, avec ça copine Uma Thurman ( et quelques caisses de vin )
