Sansui AU-6500

Message par Tranbert »

:salut:
C'est le plus petit de la série AU x500 surnommée "Black Face" (6500,7500,8500,9500).
Une esthétique dans la ligne de ses ainés.
Quelle classe! j'adore
Quelle classe! j'adore
sansui au 6500 face avant 1 (Copier).JPG (69.8 Kio) Vu 5795 fois
En revanche les réglages de tonalité se limitent aux graves et aigus pas de potard de médiums et pas de séparation de voies.
Filtres basses et aigus également.
PB144484 (Copier).JPG
PB144484 (Copier).JPG (90.28 Kio) Vu 5795 fois
il développe 30 watts un peu moins que le 7500 et vraiment loin des deux costauds de la bande les 8500 et 9500.
Niveau look il n'a rien à leur envier (je trouve...)il fait sobre, voire modeste le petit noiraud.

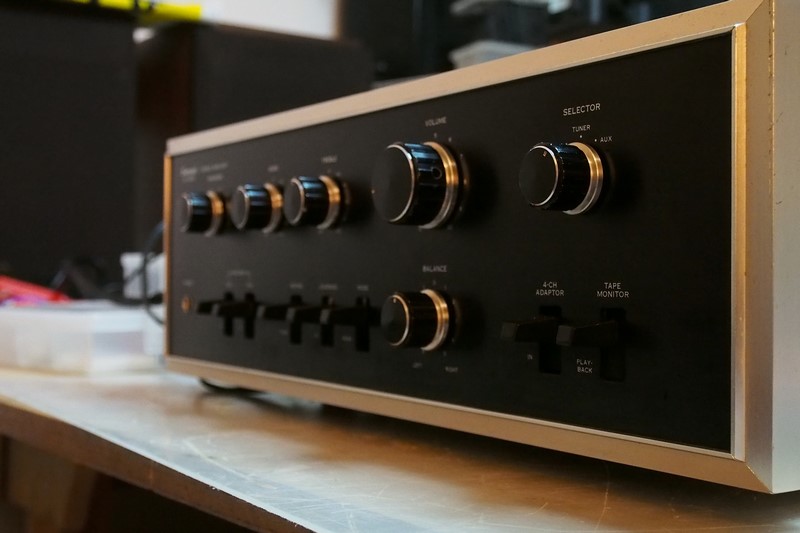

PB144515 (Copier).JPG
PB144515 (Copier).JPG (80.13 Kio) Vu 5795 fois
PB144517 (Copier).JPG
PB144517 (Copier).JPG (94.17 Kio) Vu 5795 fois
J'adore ce look, notament les boutons massifs bi-tons
boutons 1 (Copier).JPG
boutons 1 (Copier).JPG (59.66 Kio) Vu 5795 fois
bouton 3 (Copier).JPG
bouton 3 (Copier).JPG (69.05 Kio) Vu 5795 fois
PA104184 (Copier).JPG
PA104184 (Copier).JPG (73.96 Kio) Vu 5795 fois
L'intérieur
éclaté 1 (Copier).JPG
éclaté 1 (Copier).JPG (128.66 Kio) Vu 5795 fois
Je pourais faire le malin en disant belle qualité de fabrication, touts est bien ordonné, dimensionné... tout ça tout ça .
Mais vu mes connaissance je préfère m'abstenir et tenter de comprendre petit à petit d'où arrive l'électricité par où et comment ça passe?
Et LE fameux signal audio ou est-il? Ou va t-il?
En tout les cas ce n'est pas fouilli, je commence à me faire une idée. J'ai même noté( je crois) qu'il n'a pas de carte préampli dédiée( contrairememt au 7500 présenté par Cédric "Clavette") j'en déduis que c'est sur la carte phono.
Faut que j'apprenne à lire un shéma :idea:
A suivre

michel7480
Membre confirmé
Messages : 29
Enregistré le : ven. 26 oct. 2012 13:40

Re: SANSUI AU 6500

Message par michel7480 »

:love: Bon dimanche , je suis toujours :nicolas: comment les ingénieurs de Sansui ont fait pour avoir un son pareil ? :couik: :merci:

Avatar du membre
Tranbert
Membre honoraire
Messages : 158
Enregistré le : mar. 25 août 2015 14:09
Localisation : Marseille

Re: SANSUI AU 6500

Message par Tranbert »

Suite
Je sais que vous aimez les photos en voici quelques unes:
sans capot 1 (Copier).JPG
sans capot 1 (Copier).JPG (131.15 Kio) Vu 5778 fois

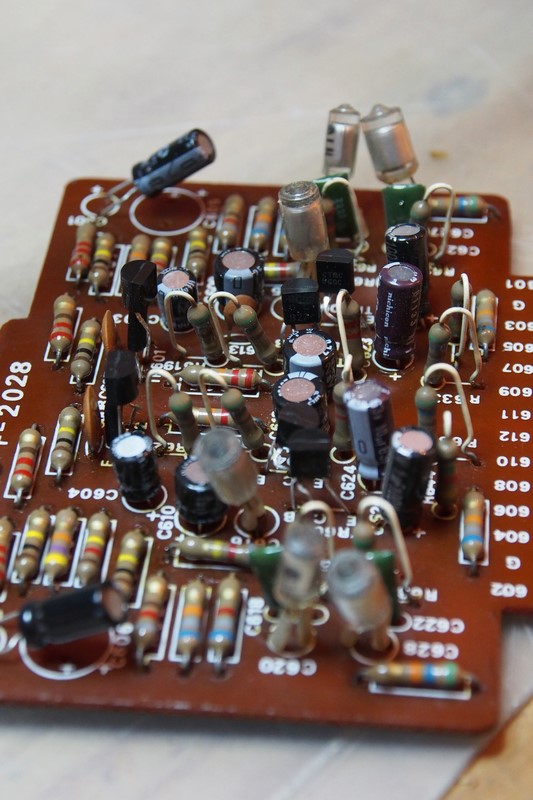

La carte phono est sous le carter à droite
PA144207 (Copier).JPG
PA144207 (Copier).JPG (94.58 Kio) Vu 5778 fois
PA144209 (Copier).JPG
PA144209 (Copier).JPG (128.23 Kio) Vu 5778 fois
Elle doit inclure la partie pré, enfin je suppose.

La partie puissance avec le beau transfo dans le fond.
carte puissance, transistors et radiateur (Copier).JPG
carte puissance, transistors et radiateur (Copier).JPG (108.24 Kio) Vu 5778 fois
PB144503 (Copier).JPG
PB144503 (Copier).JPG (136.21 Kio) Vu 5778 fois
Les transistors Nec, le radiateur( qui chauffe très peu) et la carte bien symétrique (c'est tout ce que je peux dire...) :-D

Capas de filtrage
PA144217 (Copier).JPG
PA144217 (Copier).JPG (81.03 Kio) Vu 5778 fois

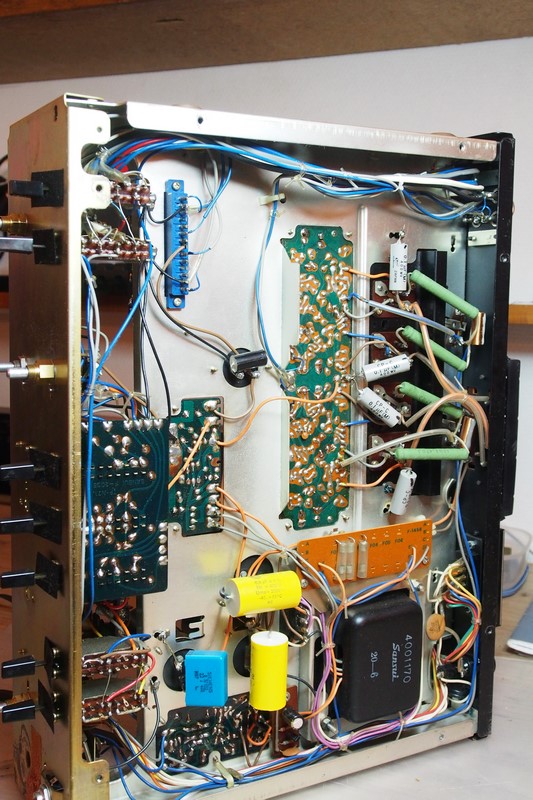

Dessous
le dessous + mkp (Copier).JPG
le dessous + mkp (Copier).JPG (175.21 Kio) Vu 5778 fois
Cet appareil a été recapé (partiellement), des condos de découplages ont été installés.
J'y reviendrais j'ai des questions.
En attendant Je suis désolé j'ai un imprévu je dois filer, suite du post ce soir( j'espère).
Merci Bon dimanche à tous A+

Avatar du membre
pasteque
Super membre
Messages : 686
Enregistré le : lun. 25 juil. 2011 02:40
Localisation : Montréal, Québec

Re: SANSUI AU 6500

Message par pasteque »

Merci à toi pour cette présentation avec plein de belles images :love:
C'est un ampli que j'aimerais bien entendre. J'utilise depuis plus d'un an un AU-9500 avec des B&W DM2 et c'est vraiment du bonheur. Pas de doute que le 6500 doit aussi bien sonner.
- - - - - - - - - - - - - - - - - - - - -
Le temps est une fiction

Avatar du membre
hoplat
Membre V.I.P
Messages : 5603
Enregistré le : sam. 28 nov. 2009 10:16
Localisation : Dans le sud-ouest

Re: SANSUI AU 6500

Message par hoplat »

Un bel appareil, sobre et avec le look Sansui indémodable, que dire de l’agencement intérieur c'est :genial:
Cette lignée de 1973 qui parait proche de la série xxx, http://audio-database.com/SANSUI/amp/au-6500-e.html, elle est la suite logique du 666, confrères arrivés construits avant.
SONY addict-j'assume
Le bonheur n’existe pas. En conséquence, il ne nous reste qu’à essayer d’être heureux sans JL
Sans la musique la vie serait une erreur Fred N

Avatar du membre
phil du 95
Membre extraterrestre
Messages : 15272
Enregistré le : dim. 20 déc. 2009 18:33
Localisation : Nord est du Val d'Oise,proche de l'Oise et de la Corrèze parfois !

Re: SANSUI AU 6500

Message par phil du 95 »

Du sérieux cet ampli, comme souvent chez Sansui ! merci pour ta présentation , mais il faudra nous en dire plus sur le rendu sonore .. ;)

Avatar du membre
dd83
Membre no life
Messages : 2413
Enregistré le : mar. 15 déc. 2009 11:57
Localisation : 83

Re: SANSUI AU 6500

Message par dd83 »

:hello: Beau et bien construit comme tous les Sansui,au moins jusqu'au début 80...
Effectivement on peu dire qu'il est le successeur du 666,excellent pédigrée :yes!:

Avatar du membre
Tranbert
Membre honoraire
Messages : 158
Enregistré le : mar. 25 août 2015 14:09
Localisation : Marseille

Re: SANSUI AU 6500

Message par Tranbert »

:salut:
De retour, merci pour vos commentaires.
J'ai récupéré cet appareil il y'a un bon moment déja.
Il était fonctionnel mais nécessitait une révision, notamment la partie phono (gros crachotement et bruits inquiétants).
Il est donc parti en révision il y'a un an, chez un pro de Marseille. Problèmes phono réglé (transistors remplacés)+recapage.
ça m'a couté un bras, ma carte bleue a franchi le mur du son, j'y connaissais rien à l'époque (aujourd'hui pas tellement plus mais je suis moins naif :whistle: ).
Bref délesté de pas mal d'euros je me retrouve avec un ampli qui fonctionne beaucoup mieux c'est indéniable.
Pour le recapage ont été utilisés des Panasonic fc, des Nichicon, rubycon ne me demandez pas pourquoi j'ai pas eu d'explication...
Les capas d'alim n'ont pas été remplacées, bonnes d'après les mesures... en revanches condos mkp de découplage.
Quelques photos
recapage diversité condensateurs (Copier).JPG
recapage diversité condensateurs (Copier).JPG (109.24 Kio) Vu 5712 fois
divers condos 2 (Copier).JPG
divers condos 2 (Copier).JPG (94.25 Kio) Vu 5712 fois
Transistor remplacé sur la carte phono.
PA144208 (Copier).JPG
PA144208 (Copier).JPG (83.5 Kio) Vu 5712 fois
PA144219 (Copier).JPG
PA144219 (Copier).JPG (161.64 Kio) Vu 5712 fois
PA144221 (Copier).JPG
PA144221 (Copier).JPG (92.22 Kio) Vu 5712 fois
J'avais demandé des explications à propos de ces condensateurs de découplage qui permettaient d'éviter le remplacement des gros Elna, j'ai pas compris puis c'était un peu genre secret professionel :/
A Marseille c'est: Aies confiance, payes et tais toi :jap:
Je me plains pas l'ampli fonctionne, Sansui ça Groove!! :disco:
30 watts de bonheur. De bonnes basses, des aigus qui montent très haut...
Avec le temps en comparant avec des acquisitions plus récentes ( luxman L81, sansui 222) mon vieux Sony 5650 vfet, je me rends compte que les médiums sont finalement un peu brouillons, ça manque de détails bref c'est pas ça.

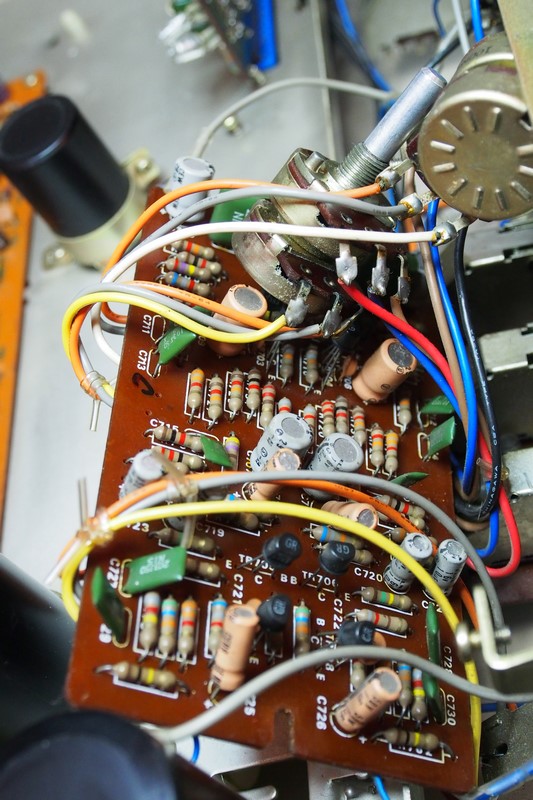

Ayant beaucoup lu AV je m'enhardis j'ouvre l'engin et à l'intérieur je vois que la carte tone (pas très accessible) est dans son jus
carte tone 1 copier.JPG
carte tone 1 copier.JPG (155.29 Kio) Vu 5712 fois
carte tone 3 (Copier).JPG
carte tone 3 (Copier).JPG (96.06 Kio) Vu 5712 fois
carte tone 2(Copier).JPG
carte tone 2(Copier).JPG (126.94 Kio) Vu 5712 fois
Donc gros réféchissement: une carte tonalité ça doit logiquement être important... Surtout sans débrayage...(direct sound)
Je rappelle mon gentil réparateur qui m'explique que non, que y'a déja eu beaucoup de travail dessus que c'est pas la peine etc...
Je trouve ça un peu limite mais bon.
A force chaque fois que je branche l'ampli j'entends plus que ce qui me gêne à savoir ce médium en retrait, étouffé brouillon.
On n'est jamais si bien servi que par soi même donc je commandes les condos pour refaire cette carte c'est une première pour moi et je suis tout content.

Le temps de manger et à tout à l'heure.
Les impressions d'écoute viendront
Merci pour vos commentaires infos et avis.
Stéphane

Avatar du membre
Tranbert
Membre honoraire
Messages : 158
Enregistré le : mar. 25 août 2015 14:09
Localisation : Marseille

Re: SANSUI AU 6500

Message par Tranbert »

La suite

En attendant mes beaux condos Elna Silmic 2 tout neufs bloqués à Roissy pendant un mois :autralia: je me suis attaqué aux traces d'oxydations
prise casque en mauvais état
prise casque en mauvais état
PA144199 (Copier).JPG (82.41 Kio) Vu 5679 fois
hop démontage et nettoyage
oxydation casque 1 (Copier).JPG
oxydation casque 1 (Copier).JPG (99.61 Kio) Vu 5679 fois
PA214268 (Copier).JPG
PA214268 (Copier).JPG (111.82 Kio) Vu 5679 fois
supportt d'ampoule bien attaqué aussi
supportt d'ampoule bien attaqué aussi
oxydation support ampoule (Copier).JPG (117.79 Kio) Vu 5679 fois
c'est mieux!
c'est mieux!
support ampoule après (Copier).JPG (96.84 Kio) Vu 5679 fois
pas joli joli...
pas joli joli...
PA144197 (Copier).JPG (105.28 Kio) Vu 5679 fois
gratté, poncé, vernis. C'est mieux même si pas parfait.
gratté, poncé, vernis. C'est mieux même si pas parfait.
oxydation façade après (Copier).JPG (131.75 Kio) Vu 5679 fois

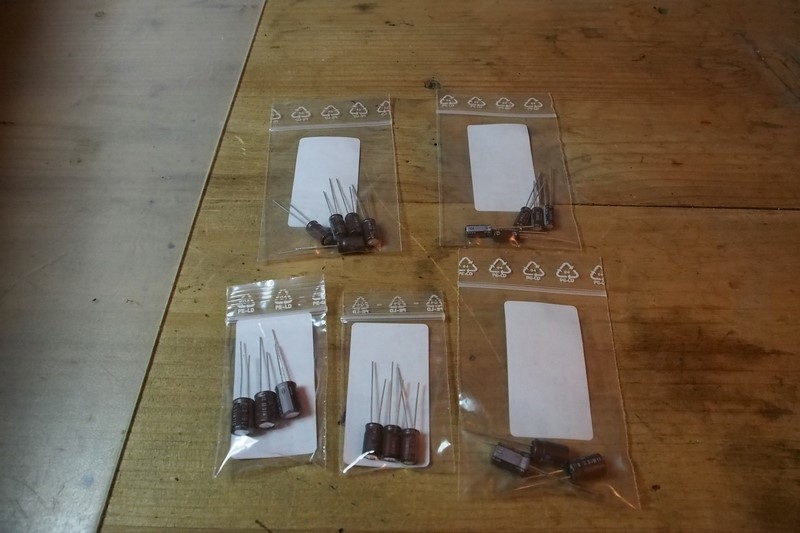

Puis un beau matin le petit paquet en provenance d'Allemagne arrive à Marseille. Merci Banzai :genial:
PB104458 (Copier).JPG
PB104458 (Copier).JPG (98.98 Kio) Vu 5679 fois

Avatar du membre
chartz
Membre no life
Messages : 3449
Enregistré le : jeu. 28 févr. 2013 15:32
Localisation : Bresse bourguignonne

Re: SANSUI AU 6500

Message par chartz »

Il a les transistors du Hiraga Classe A !
