Esart PA-PAT20

[jimlechien]

Bonjour
Je viens vous présenter un AMPLI ESART PA-PAT20
PAT 20 est connu et est associé à l’ampli tuner déjà présenter dans ce forum mais
il s’agit bien ici uniquement de l’ampli
C’est l’ampli tuner auquel on aurait enlevé le tuner (mêmes boutons même présentation ; tout pareil… identique) l’électronique itou …….a vérifier ?
Inconnu sur la toile pas de référence en façade ni à l’arrière pas plus dessus /dessous pour trouver sa référence il faut l’ouvrir !!
Pas mal du tout l’ouverture : dévisser a la main les 4 pieds faire glisser le caisson bois et c’est fait
Pas bête les français !!!

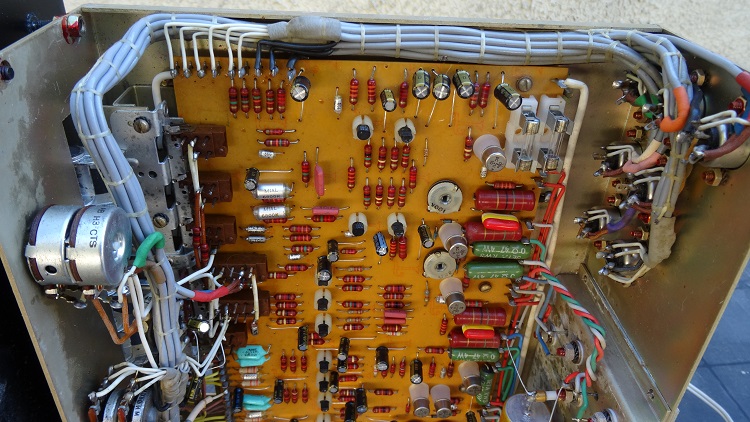

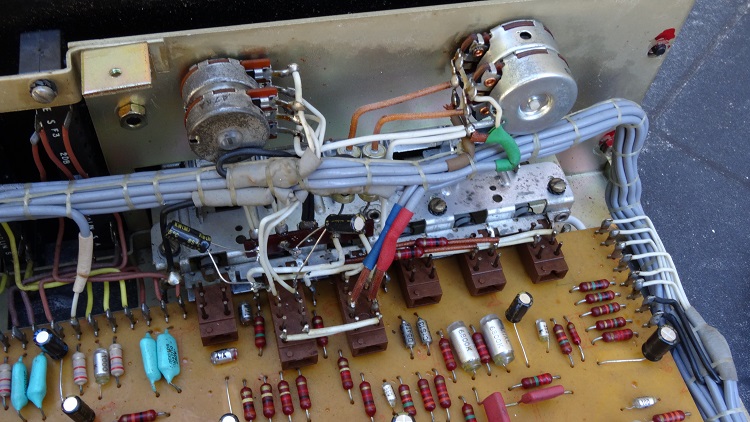

Mon docteur a amplis viens de changer toutes les capas (une trentaine) et c’est bien propre là-dedans le câblage est bien organisé

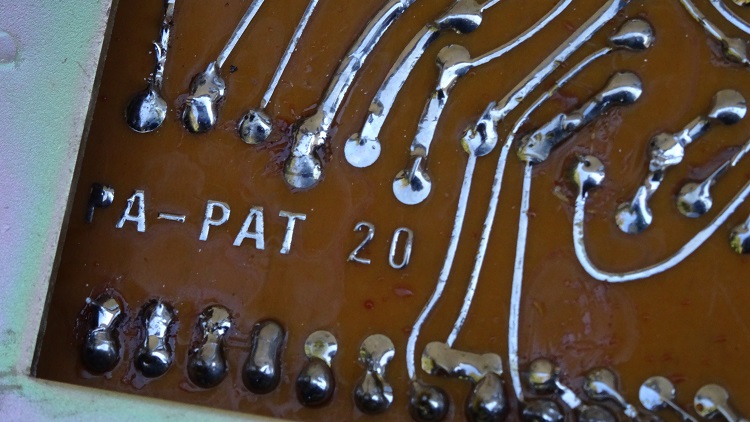

Donc la référence est inscrite sur le circuit
Façade noire tout en din ….. Évidement c’est français de l’époque
Correction grave /aigue bouton volume et balance
Basculeurs : micro- PUm – Puc- Radio- Aux -Physio (qui enlève 10/15db aussi sec !!)
Sélecteur HP : Stéréo -Stéréo inversée -Canal G -Canal D- Mélange
Enfin 4 poussoirs : Monitoring -HP1- HP2- Marche
Une prise casque
L’écoute (Tascam CD A500 – BW DM4) sur Stacey Kent “ Breakfast on the morning tram”
Ce n’est surement pas l’ampli qui me plait le plus mais dans sa catégorie il ne fait pas mal son boulot Les coups de triangle sont passés aussi vite que le tram !!! la basse est assez présente la voix est bien placée c’est assez précis quand même puis après 4 morceaux tout compte fait c’est plutôt bien ce petit ampli, en tout cas mes vieilles oreilles y trouvent leur compte (avec l’aide des corrections)
Voilà typiquement le genre d’ampli pour un deuxième ou troisième système
Mon intention était de le vendre mais je l’écoute en ce moment en rédigeant ce petit CR et du coup je vais attendre un peu ...........na!!!!
.

[alayn91]

Bonjour,
Ici:
- http://www.radiomuseum.org/r/esart_tune ... pat20.html

[bart65]

salut ,
merci pour cette présentation .....
il est tout mignon .
et ce câblage nœuds de frette
@+

[jimlechien]

merci a vous deux de vos commentaires
alayn91 = c'est bien l'ampli tuner ............bien connu
Je proclame Roi Du Net celle ou celui qui trouve une doc sur cet ampli
Bonne chance a tous
Alain

[dd83]

bienvenue au club
V'la toujours le schéma......

Esart PA 20.JPG (197.72 Kio) Vu 5869 fois

[mimi80]

Bonsoir,
et un peu de pub d'époque

IMG_0005 %5BHDTV %281080%29%5D.jpg (382.28 Kio) Vu 5867 fois

IMG_0004 %5BHDTV %281080%29%5D.jpg (263.13 Kio) Vu 5867 fois

[dd83]

Mimi80, je te fais suivre les mesures.....

[alayn91]

Bonsoir,
Je crains que les transistors ne soient des germanium et pas des siliciums !!!

[jimlechien]

Merci Michel pour la pub (que je n'avais pas trouvée ) .......bravo
Alain
