Denon PMA-1080R

[lauret]

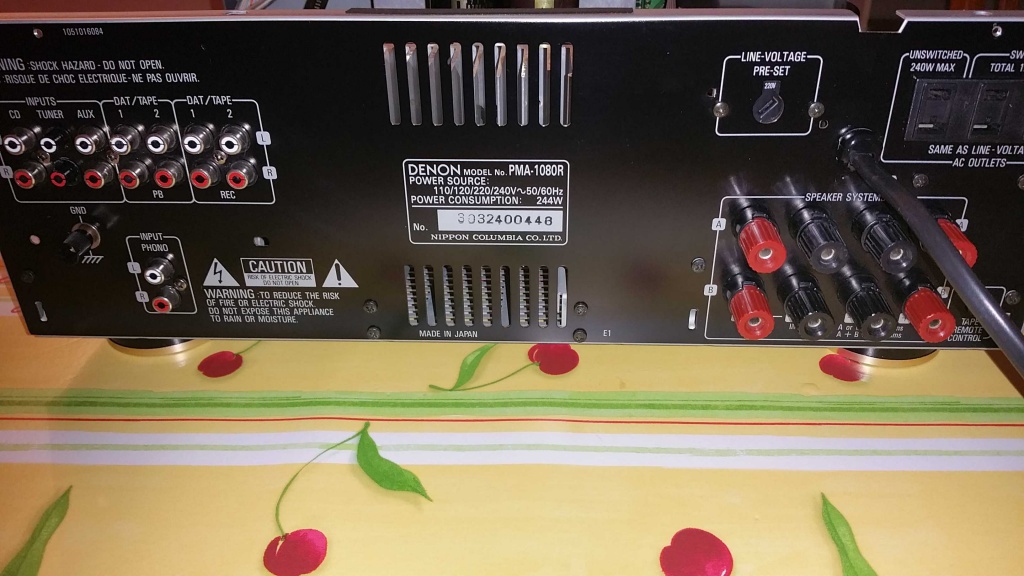

Une petite présentation visuel du denon pma-1080r,je suis sur que certain d'entre vous ont eu ce denon.

2x105 watts sur 8Ω,2x180 watts sur du 4Ω

Frequency response: 20Hz to 20kHz

Distorsion harmonique: 0.004%

Sensibilité d'entrée:0.2mV (MC), 2.5mV (MM), 150mV (line)

Rapport signal bruit:76dB (MC), 94dB (MM), 110dB (line)

Année de sortie: 1991/1992

Poids:10.7kg

Je l'ai récupéré dans un bon état,juste un léger nettoyage.

C'est mon deuxième denon que j'essaye,mon premier était le 1500r.

En facade c'est écrit "new optical class A",rien avoir avec de vrai ampli de classe A qui chauffe,celui la que ce soit a bas volume ou fort volume,il dégage peu de chaleur.

C'est un peu comme la marque technics pour leur class AA je suppose.

Il se defend bien en écoute,bonne puissance.











[Jo775]

Salut. L'optical class A est un procédé qui me semble être inventé par Nelson Path. Denon se serait inspiré de ce principe de couplage du circuit de polarisation des transistors de puissance par optocoupleurs.

http://www.google.com/patents/US4752745

J'aurais dû garder mon POA 2400 pour le recaper, histoire de savoir "vraiment" ce que ça valait.

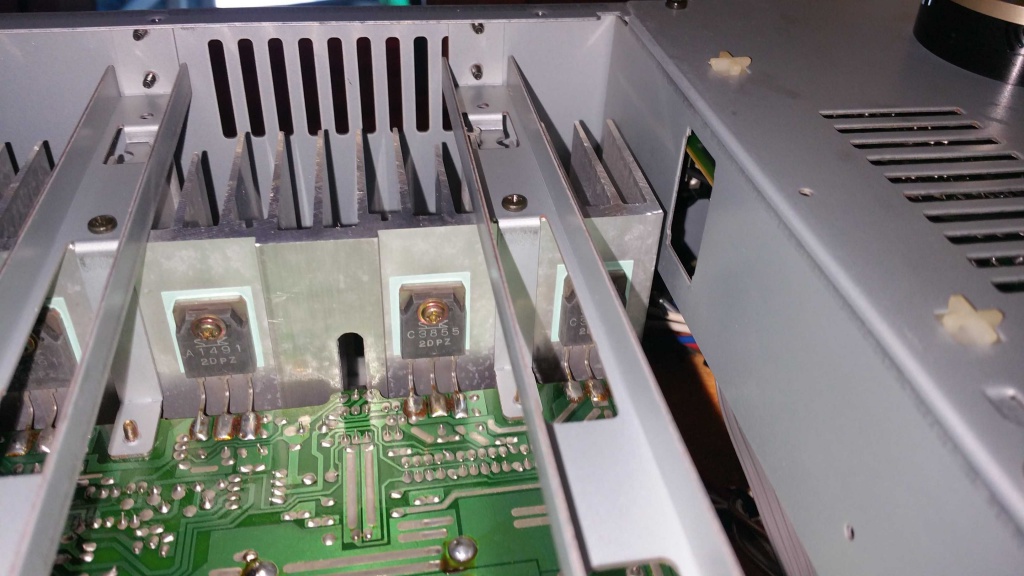

Assez belles entrailles cet ampli. Le plumage est typique années 90... Sans grande séduction. Après on ne ne demande pas nécessairement à un ampli de nous rendre fou esthétiquement!

Ton exemplaire semble avoir subi une ou deux maintenances.

Sans être inintéressant, car certainement bien construit, c'est plutôt moderne que vintage!

[lauret]

Comment tu sait qu'il a subit des interventions?

Peut être a cause des condos différent?

[Jo775]

Apparemment, les modèles que je vois sur le net ont tous des capas différentes et je pensais voir des récentes Elna Tonerex mais non, donc je retire ma présupposition.

[lauret]

Moi aussi quand je l'ai ouvert,je me suis dit que quelqu'un a intervenu.

En regardant de près j'ai vu que la colle,les soudures sont trop net,je pense pas que quelqu'un ait fait une intervention sur cette ampli,peut être que je me trompe aussi.

J'ai était voir sur le net comme toi et j'ai vu plusieurs 1080r qui sont comme le mien,deux condos elna différent.

Pourquoi deux condos different ?

[Wagtbtoobz]

Rigolo ce brevet qui parle d'audio sans parler de réduction de distorsion .... ce que j'en vois c'est qu'ils ont viré un paquet de résistances partout : less is better ... le reste c'est du baratin

[Jo775]

Sans ne vouloir engager de hors sujet, quoique la technologie de cet ampli en soit a priori inspirée, le sujet de la distorsion me semble quand-même évoqué:

"It is an object of the present invention to devise an amplifier using a bias circuit incorporating a feedback connection to the output nodes of subsequent gain transistors for the purpose of controlling the bias of these transistors, but with an isolation mechanism to eliminate the distortion found in prior art."

"The above object has been achieved in an audio amplifier having emitter follower, complementary symmetry output transistors utilizing feedback from the output stage. It has been found that use of optical coupling in a feedback loop for biasing the output transistors reduces distortion by isolating the bias circuit from the output nodes and preventing saturation in transistors forming the bias circuit. Sufficient feedback is provided to maintain Class A or Class AB operation, yet input current is not drawn off to the output node through the feedback circuit, thereby preventing distortion."

Mais je reconnais qu'il eût été fort intéressant d'avoir non seulement les schémas du même ampli avec et sans ce circuit d'une part, et de l'autre, les mesures et écoutes qui justifieraient l'emploi d'une technique qui paraît résoudre bien des problèmes, mais qui ne semble pas avoir été utilisé systématiquement par tout le monde...

A moins que la méthode de Pass ne soit vraiment accomplie que dans ses propres amplis et non chez Denon dont cet exemplaire.

https://www.passdiy.com/project/amplifi ... -amplifier

Je pense que le sujet doit être évoqué ici : viewtopic.php?f=34&t=48119


D'ailleurs le magnifique exemplaire de Phil solutionnerait définitivement ma quête du Graal pour anglaises assoiffées de courant musical!

viewtopic.php?f=74&t=41507&start=20 Ce Pass Aleph 3 ne semble pas non plus conçu en optical class A...

Que reste-t'il d'un Pass dans ce brave Denon PMA 1080R? Technologiquement et musicalement? Aux propriétaires de nous en informer!

[Wagtbtoobz]

It has been found that use of optical coupling in a feedback loop for biasing the output transistors reduces distortion by isolating the bias circuit from the output nodes and preventing saturation in transistors forming the bias circuit. Sufficient feedback is provided to maintain Class A or Class AB operation, yet input current is not drawn off to the output node through the feedback circuit, thereby preventing distortion."

Si tu veux, il retire la distorsion que toutes sortes de circuits compliqués ont ajouté ... Mais dans aucun des amplis présentés ici - brevet Denon et Nelson Pass - la polar des output transistors n'est intégrée à la boucle de CR ... Et il ne donne pas de résultats de mesure de distorsion (laquelle ? croisement par non recouvrement des coudes en raison de la disparité NPN et PNP ? ) ... il affirme , c'est tout .... Le NPass est aussi épuré que la plupart des amplis à transistors simples, juste ce qu'il faut : une paire différentielle , un ampli de Vas, 2 darlingtons en sortie et un bias à multiplicateur de Vbe par dérive thermique et ça suffit

[Jo775]

C'est vrai! Tu as tout à fait raison!

[CHARLES33]

Ha bon ?
Tu es bon public Jo.
