Audiotecnic PA 800C

[wolam]

Bonjour à tous,

Un weekend rangement , un grand soleil ... pour quoi ne pas en profiter pour faire quelques photos




Pour la petite histoire , c'est un ami qui m'a trouvé cet intégré en brocante. Il m'a appelé en me disant qu'il avait "trouvé des "trucs" qui pouvaient m'intéresser ... trois appareils et une platine , je prends ???"

L'ensemble était composé de l'ampli Audiotecnic accompagné de son Tuner Audiotecnic T 832 , d'une Thorens TD 166 et une alimentation pour casque électrostatique Audiotecnic CES mais sans le casque .
Bien sûr j'ai tout pris ...

Photos avec son Tuner T832 :



Peu d'information sur ce modèle sur le net et rien d'indiqué sur le châssis mis à part la marque , mais après recherche , il s'agirait du PA 800 C.
Cependant je n'ai pas encore trouvé ce qui différencie vraiment les séries PA 800 B et PA 800 C au niveau esthétique sauf peut être la forme des boutons, donc à confirmer.

Sorti en 1967 , avant que Audiotecnic ne devienne Audiotec , et commercialisé de 68 à 74 en version B et C, le PA800 serait le premier intégré à transistor silicium de la marque.

Coté technique :
Puissance : PA 800B -> 2 x 20w / PA 800C -> 2 x 40w
Distorsion : moins de 0,1 %
Bande passante (+0 -1 dB) : 20 - 50 000 Hz
Entrée P.U. 1 : 2,5 mV 47 kΩ
Entrée P.U. 2, TUNER, SPE : 90 mV 330 kΩ
Magnéto : 90 mV 75 kΩ
Dimensions (mm) : 375 x 130 x 320
Alimentation stabilisée
Protection par limiteur électronique
Impédance de sortie : 7,5 à 15 Ω
Poids : 8 kg

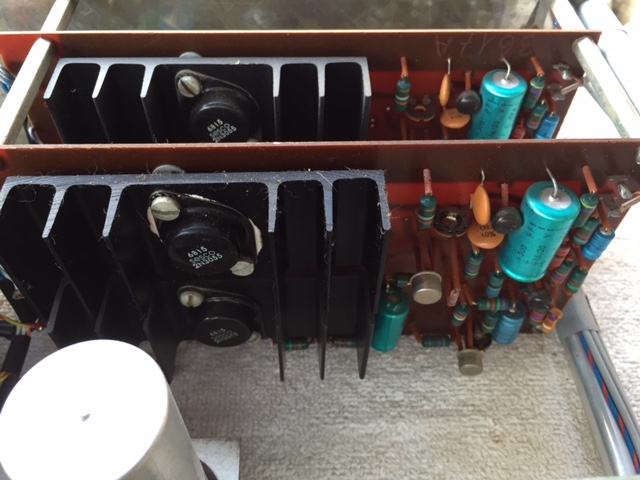

Quelques photos de l'intérieur :





Pour l'instant , je n'ai pas encore mis en marche , les deux appareils semblent propres mais sur l'ampli plusieurs condensateurs (des petits bleus) semblent douteux et 1 des condensateur alu parait avoir coulé.
La prochaine étape est de faire une liste des composants à changer . Au passage , si quelqu'un sait où je pourrais trouver le schéma des ces appareils, sait on jamais .
Du boulot en perspective donc ... mais j'ai hâte de pouvoir passer à l'écoute.

[dd83]

Amélie,toujours sur les bons coups
Sympa et mimi ce petit système bien de chez nous,connais pas non plus.
Complet,2 entrées phono,la construction modulaire,accessible,similaire a Esart ou même Filson.......
Le tuner est vraiment
Change vite ces vilains condos chimiques et
Vérifie quand même qu'il soient en 220v.....on sait jamais.

[bart65]

salut ... et merci pour cette présentation


quel superbe ensembles ...

prend ton temps avant de branché la prise
bonne resto ......
@+

[hoplat]

Mimi tout plein

Vite des capas toutes neuves, vite

[bart65]

oui j'ai sauté des lignes ......
tu a raison Dédé le tuner est a mourir .
a tous

[wolam]

à tous ,

Merci
Effectivement le Tuner a un look sympa , surtout allumé avec ses deux loupiotes qui basculent ... Un look simple mais efficace.

Il sont bien en 220 , j'ai vérifié au démontage

Pour l'instant je ne branche rien , pas envie de prendre de risque sachant qu'il y a des composants douteux ...
De plus, les entrées et sorties sont au "format Audiotec" : mini jack pour les entrées et fiches 4 pins pour les sorties Hps . Donc il faudra au préalable faire quelques modifications . Je vais peut être garder les entrées avec adaptateurs , mais il faudra que je modifie les sorties ( il n'y avait qu'un seule fiche de sortie avec l'ampli ...)

[Gert Frobbe]

Bonsoir Amélie,
bien joli ensemble que tu as déniché là, bravo!
Peut être connais-tu ce site consacré à Audiotec,
http://chansonc.free.fr/index.php
Pour les sorties HP et jack mono, voir le boulot que stéphane a réalisé sur son PA800D!

[Pougatchoff]

.

Superbe
C'est la première fois que je vois des 2N3055 noirs.

[phil du 95]

C"est joli avec les caissons bois , Une seule question , pourquoi le bouton de monitoring est alu , et non noir comme les autres ??

[wolam]

Bonsoir Amélie,
bien joli ensemble que tu as déniché là, bravo!
Peut être connais-tu ce site consacré à Audiotec,
http://chansonc.free.fr/index.php
Pour les sorties HP et jack mono, voir le boulot que stéphane a réalisé sur son PA800D!

Merci , oui j'ai vu.
Le site est bien fait et complet (ce qui est rare pour cette marque), c'est d'ailleurs sur celui ci que j'ai trouvé les données techniques , mais mis à part la puissance , les descriptifs et photos des PA 800C et PA 800D sont les les mêmes. J'ai trouvé sur un autre site des photos de la version C avec les mêmes boutons que le mien par contre.
Pour les modifications , je pense ne modifier que les sorties Hps dans un premier temps, ça semble relativement simple.
