NAD Modèle 200

[Pierre D]

Bonjour et bonne année 2015!

Je vous présente mon amplificateur intégré NAD modèle 200.

Spécifications
Puissance : 100 watts par canal sous 8Ω (stereo)
Bande passante : 20Hz à 20kHz
Distorsion harmonique totale : moins de 0,1%
Sensibilité Input: 2.2mV (mic), 3mV (MM), 200mV (DIN), 200mV (line)
Ratio signal/bruit : 65dB (Micro), 85dB (DIN), 85dB (line)
Dimensions: 440 x 360 x 165mm
Poids: 24kg
Année: 1975

J'écoute principalement du rock sur des JBL L100 (viewtopic.php?f=88&t=23765).

A l'écoute l'association NAD 200 - JBL L100 me plait assez. Tous les registres sont correctement reproduits. Les basses sont puissantes et les aigues pétillent… La réserve de puissance est impressionnante et la taille du transfo également… Un petit défaut tout de même, il chauffe fort…

Merci de me lire.

Pierre D

[CHARLES33]

Très bel appareil Pierre, du NAD de la bonne époque, éclairage bleu des mers du sud je suppose. Effectivement , vue la surface des radiateurs de refroidissement, ça doit chauffer sec...

[SidSmith]

La qualité de fabrication est impressionnante et il a l'air très robuste.

Un petit défaut tout de même, il chauffe fort…

Régler le bias peut-être ?

[phil du 95]

Un de plus , et c'est un bel ampli ..Merci de le présenter .

[HIFIPHILE]

Ha oui magnifique
j'en ai cherché un longtemps .... pas trouvé, je me suis rabattu sur autre chose moins vintage

[dominic]

Un petit défaut tout de même, il chauffe fort…

C'est embêtant , ça , en Egypte
Quoique , au Caire , en Janvier...

A part ça , trés bel appareil

[nicodio]

Petite question : à quoi sert le sélecteur Dolby NR en face AV ?

[pa@pa74]

Un bien bel appareil, merci pour cette présentation .

[dd83]

Je prends la suite,ayant mis les mains dans ce joli monstre de 25kg.......

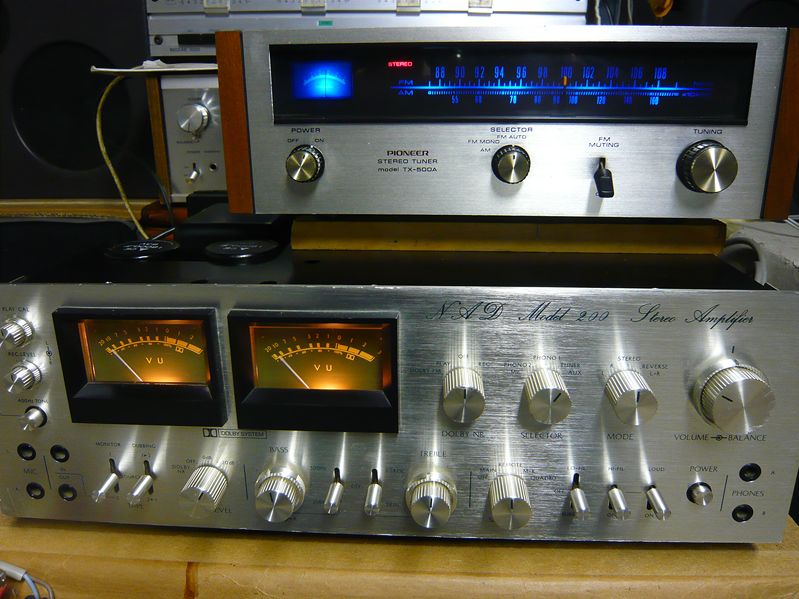

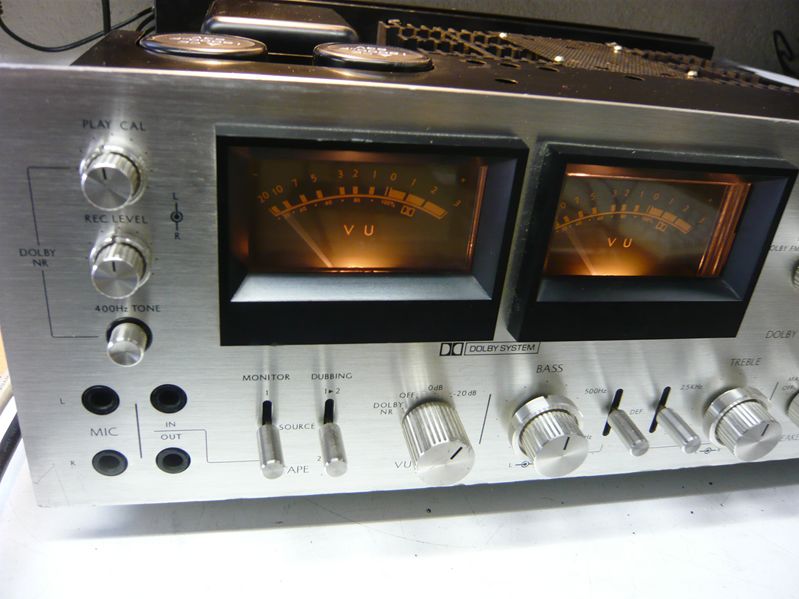

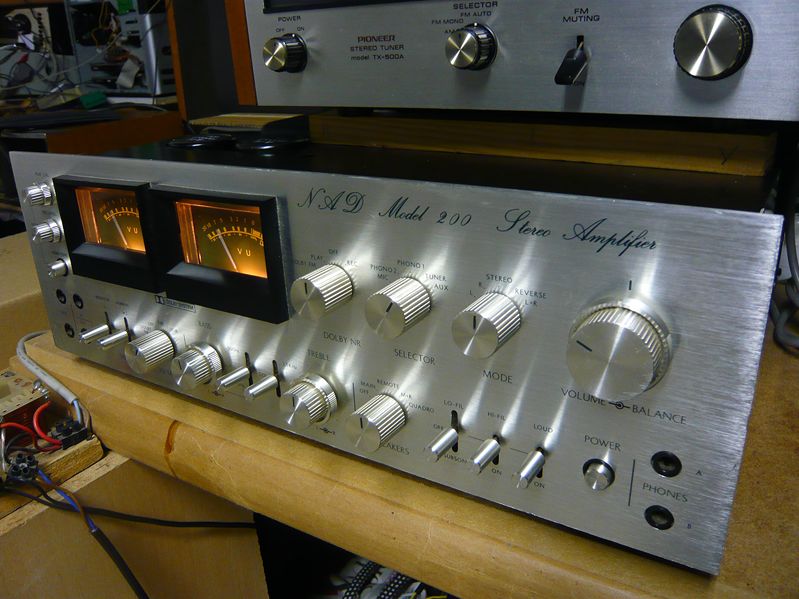

Quelques détails de la façade pour montrer les possibilités :

P1240890 [800x600].JPG (106.89 Kio) Vu 10469 fois

P1240829 [800x600].JPG (91.16 Kio) Vu 10469 fois

P1240828 [800x600].JPG (84.52 Kio) Vu 10469 fois

Ce bel intégré carbonisait le fusible principal dés la mise sous tension.....
Le transfo ,l'alim ,redresseur+ capas n'étant pas en cause,restait l'étage de puissance.

P1240824 [800x600].JPG (105.54 Kio) Vu 10469 fois

P1240825 [800x600].JPG (101.68 Kio) Vu 10469 fois

Seul le canal gauche était défaut : les 4 transistors de puissance en CC soit :2x2SB557 et 2xSD427......

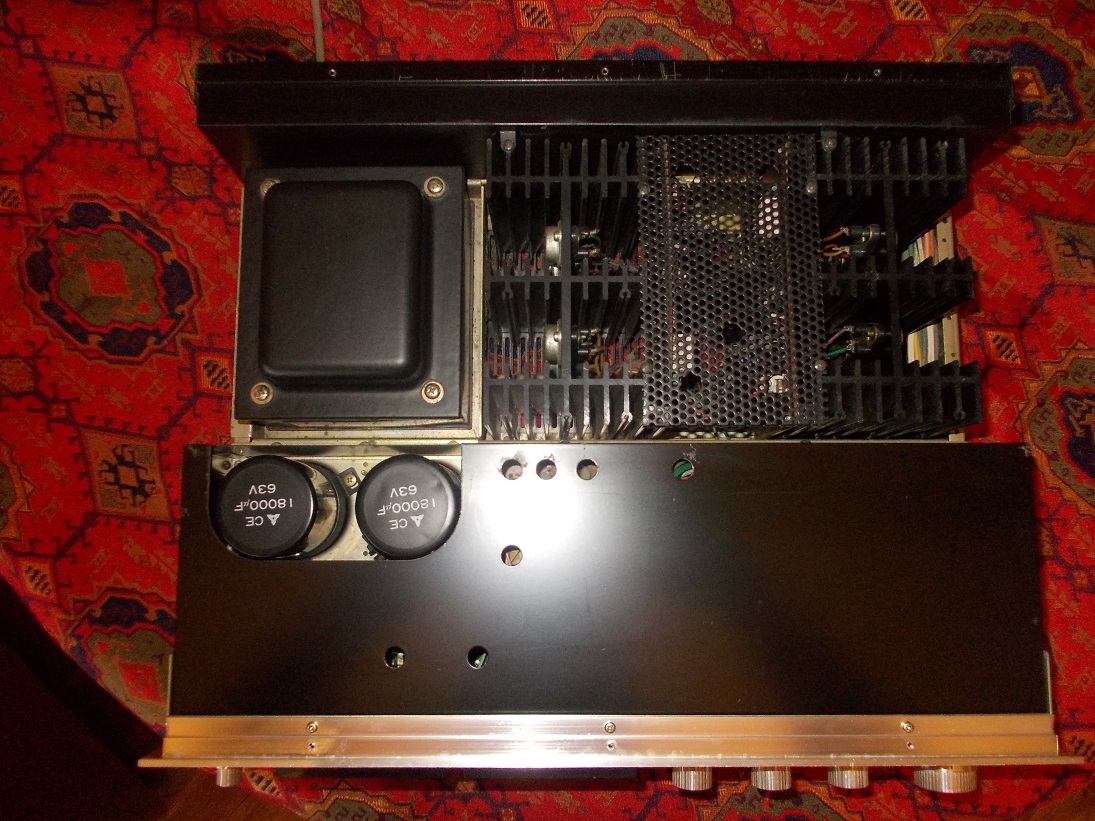

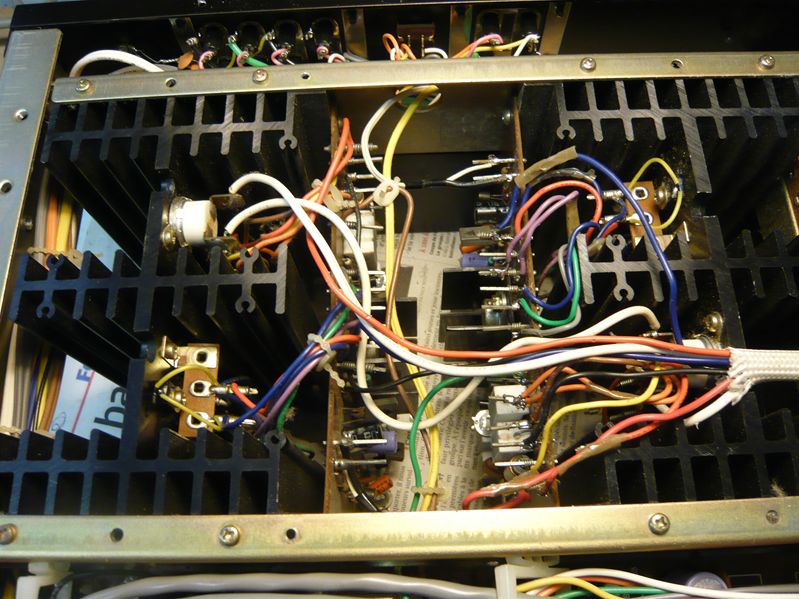

Les deux cartes ampli et les branchements des transistors de puissance,ces derniers étant enfichés sur leur support intégré au radiateur

P1240808 [800x600].JPG (132.99 Kio) Vu 10469 fois

[dd83]

Je tiens à remercier notre fin limier l'Inspecteur Clouseau qui m'a rapidement fourni les transistors d'origine : des superbes Toshiba 2SB557 et 2SD427.
La partie puissance chante à nouveau mais problème sur le pré-ampli : il n'est pas alimenté......
Démontage et vérification de tous les éléments de la carte régulation,les transistors ,les diodes sont OK,les condensateurs idem ,reste les résistances .
Deux résistances de puissance sont coupées (en interne),remplacées par les 2 marrons (5k pour 4,7k ohms).
Dans le prolongement la carte relais de protection,un relais par groupe de Hps (main et remote).

P1240810 [800x600].JPG (140.99 Kio) Vu 10447 fois

P1240811 [800x600].JPG (123.52 Kio) Vu 10447 fois

Bien sûr réglage de l'offset au plus prés du 0mv,j'ai légèrement baissé le biais (en tâtonnant car pas de doc)et l'étage puissance monte un peu moins en température.

Deux jours de tests intensifs,pour assurer et découvrir ce bel ampli,puissant,complet, extrêmement bien conçu et musical.
Douceur,définition,à l’opposé d'un Quad 405 de même puissance,je le rangerai dans la sonorité d'un Sansui ,d'un gros Luxman.
Finalement je l'adopterai bien,surtout qu'il est assez rare........

P1240908 [800x600].JPG (111.1 Kio) Vu 10447 fois

Reste un mystère : quelle est la cause de ce gros pépin......
