Marantz model 1250

[pasteque]

Ayant d'abord passé par la section «En panne» du forum, viewtopic.php?f=11&t=37777 ce Marantz 1250 peut maintenant vous être présenté
Je vais dans un premier temps vous présenter cet appareil au cours de sa restauration avant d'effectuer ultérieurement un petit CR d'écoute.
Certes, la restauration de l'appareil n'est pas terminée, mais ce dernier est maintenant pleinement fonctionnel.

Produit par Marantz à la fin des années 70, cet amplificateur de puissance (2x125w) est un amalgame du préamplificateur 3600 et de l'amplificateur de puissance modèle 250 (selon ce que l'on en dit sur les web). Il s'agit d'un modèle assez difficile à trouver et, par conséquent, faisant l'objet de peu de littérature.

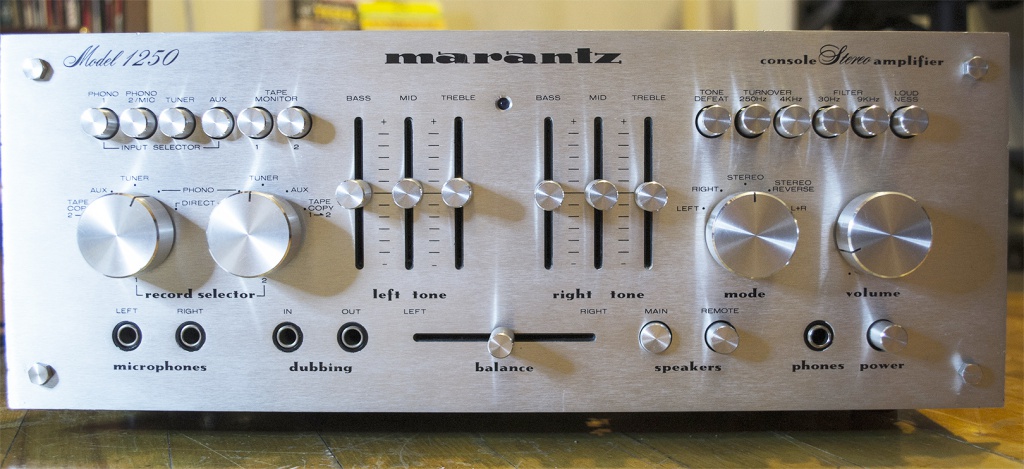

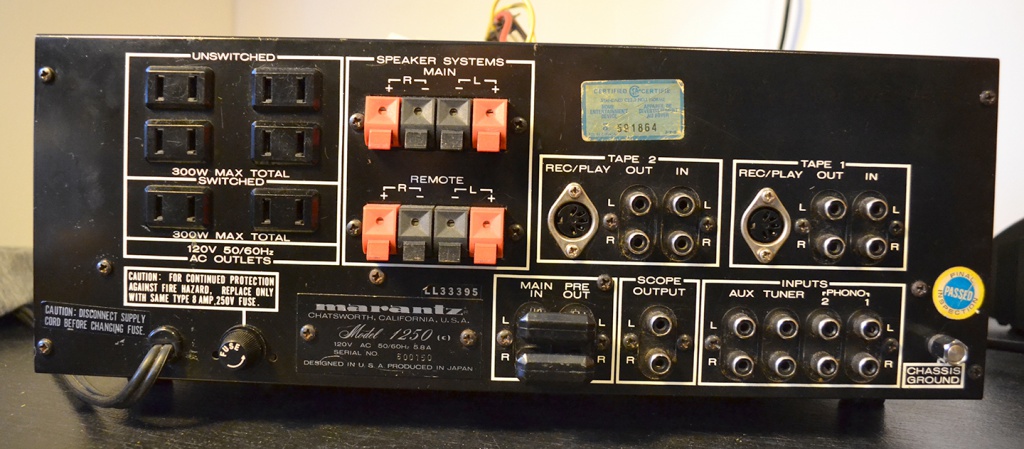

Quelques photos...

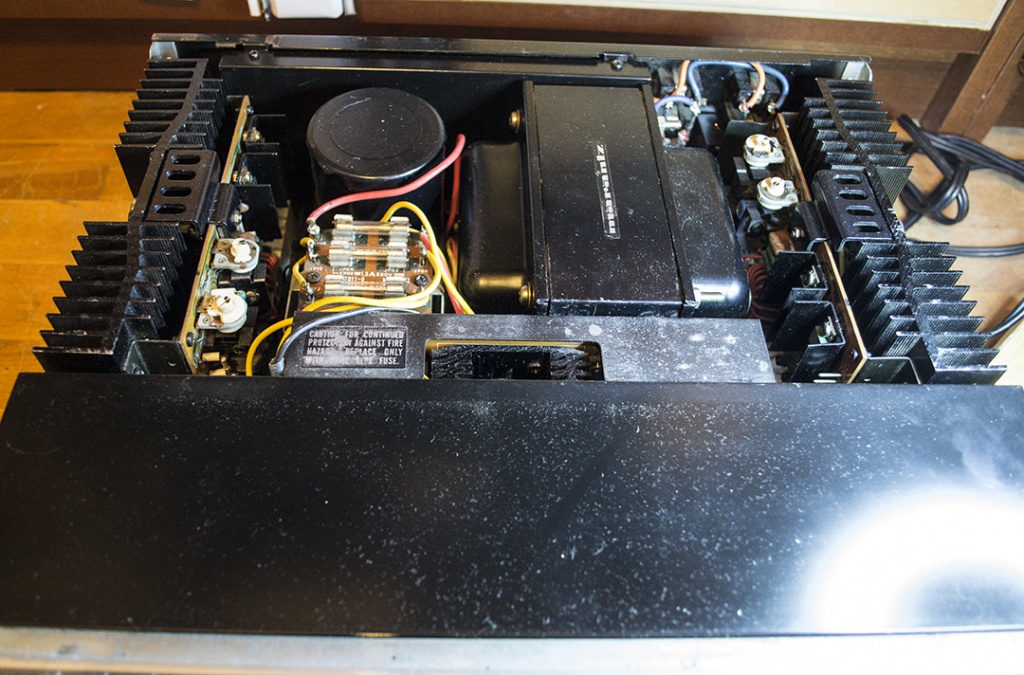

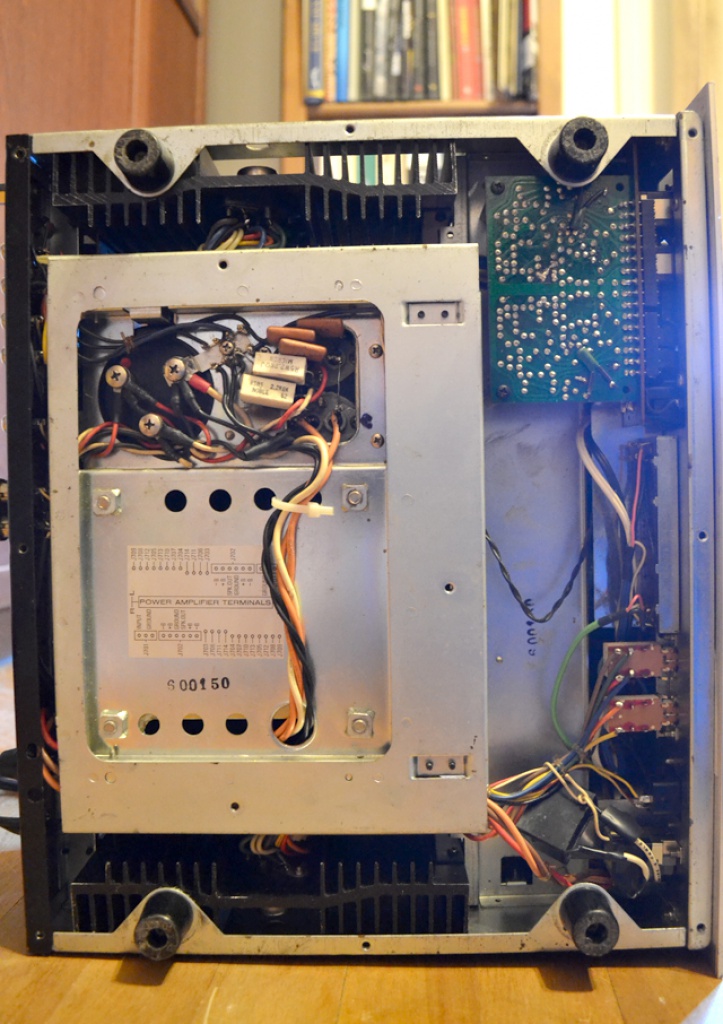

Le 1250 a un look du tonnerre. À l'intérieur, c'est chargé, mais très bien disposé. Il est donc assez facile d'intervenir sur les composantes de l'appareil.




Au moment d'acheter l'appareil, j'ai demandé à inspecter l'intérieur de la bête. Tout semblait alors parfait, mais l'impossibilité de sortir les cartes de l'appareil aura fait en sorte qu'il m'a été impossible de prendre connaissance des nombreuses mutilations de l'appareil. Pourtant, avec plus d'attention, j'aurais pu remarquer que le remplacement des transistors de puissance sur l'un des deux canaux laissait présager le pire... Pour une personne de mon niveau en électronique, ce 1250 allait représenter un double défi. Travailler sur un appareil assez chargé et dont les composantes ont été pour plusieurs remplacées de manière très approximative par une autre personne. Dans certains cas, évaluer la valeur de certaines composantes au regard du service manuel et de ce qui se trouve dans l'appareil n'aura pas été une mince affaire
Une présentation plus poussée du contenu de l'appareil dans le prochain post...

[jaif]

C'est gros, c'est beau, il doit être assez lourd...

[Jo775]

Bel appareil effectivement rare sur les linéaires des ventes et forums!

On a hâte d'en lire plus!

[phil]

c'est une forêt de boutons !

joli bestiau, bon courage.

[pasteque]

La première étape de la restauration de ce 1250 a été un travail au niveau des cartes de puissance (P700). Ces cartes sont très facilement accessibles. Aucune opération de désoudure/soudure des circuits n'a été nécessaire afin de remplacer les condos.
Les transistors ont été vérifiés. Un petit transistor était défectueux ainsi qu'un transistor de puissance.... qui a eu pour effet d'occasionner une panne.
L'une des deux cartes a été complètement remplacée à la fois pour redonner à l'appareil une carte en parfait état et pour sauver du temps. Les composantes de cette carte ont été vérifiées avant l'installation.
Quelques images...

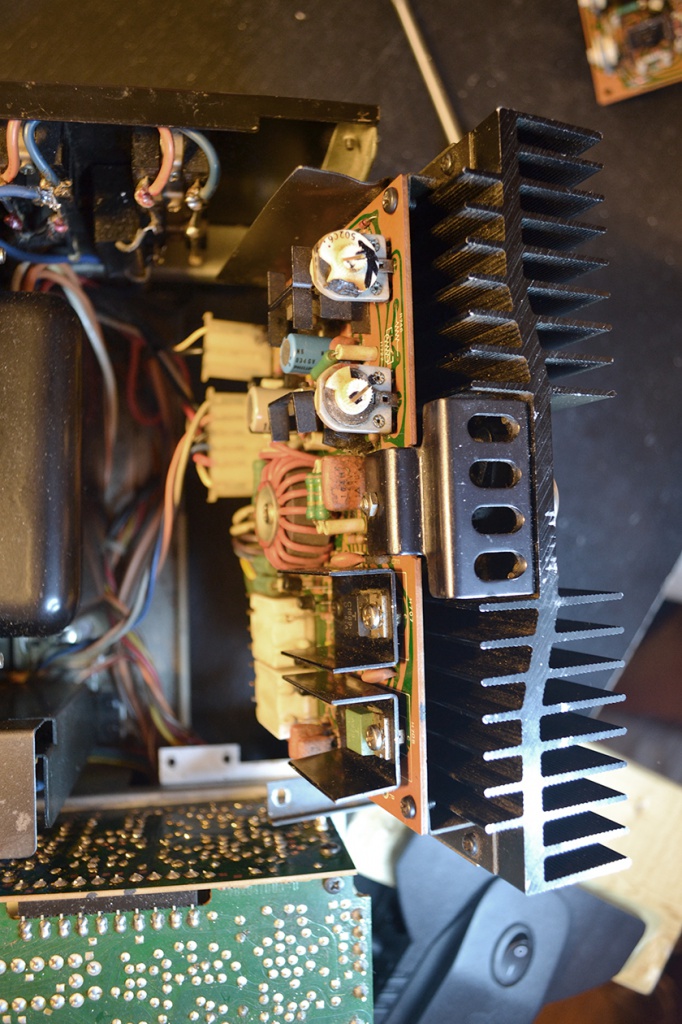

Carte P700 AVANT


J'ai oublié de prendre une photo de l'APRÈS. Désolé...

La seconde étape a été la carte du power suply (P800)
Ayant dans l'idée de tout remplacer les condos de l'appareil par du Elna grade audio, j'avais effectué une commande de pièce en conséquence. Pour les gros condos axiaux, j'ai du me rabattre du du Nichocon ainsi que pour quatre petits condos dont la valeur de ceux apparaissant dans l'appareil ne concordait pas avec celle du service manual. Il s'agit des C812, C813, C814 et C815. L'ancien proprio de l'appareil avait placé du 63v 47uF au lieu du 50v 47uF. J'avais bien du 50v 47uF Elna en main, mais j'ai tout de même opté pour des Nichicon de 63v 47uF.

Carte P800 d'origine


Carte P800 modifiée


Pour chacun des condos, À GAUCHE: la pièce étant dans l'appareil (pas nécessairement d'origine) et À DROITE la pièce de remplacement


Une fois ce travail effectué, il aurait été prudent de tout réassembler et vérifier le fonctionnement de l'appareil. Afin de gagner un peu de temps, j'ai décidé de poursuivre avec la carte du relais puisque celle-ci m'était facilement accessible...


À suivre dans le prochain post, la carte du relais...

[pasteque]

Que dire de la carte du relais (PN00)...



À la vue des soudures sur cette carte, ma première réaction fut «Ah non M_______!!»
J'ai bien en main les 3 condos de remplacement mais je n'arrive pas à me faire à l'idée de tout dessouder ça, de vérifier les valeurs et de remettre les composantes ensuite en place
Pour l'heure, je laisse tout comme ça. Je vais nettoyer ces soudures au Deoxit ...en me demandant si ça ne vaut pas le coup de mettre 40$ pour commander une carte identique (en parfait état) trouvée sur la Baie... Je ne demande si les soudures de cette carte risquent, à terme, de poser problème...
Qu'en pensez-vous?

[phil du 95]

Vu l"aspect , je mettrai du neuf ...
C'est un piège cette carte , mon avis , comme d'habitude ..

[pasteque]

Ouin...
Je vais remplacer cette carte de M_____ par une nouvelle.
La carte d'origine de mon appareil est une YD-2947008-0 qui sera remplacée par une YD-2947008-3
Je vais vérifier cette nouvelle carte sur réception et aurai alors l'esprit plus tranquile
À suivre...

[Darkvalley]

Il faut déjà y aller, pour faire des dégâts pareil ! ils ont du se servir d'un clou chauffé au rouge avec un bleuet !

[pasteque]

Il faut déjà y aller, pour faire des dégâts pareil ! ils ont du se servir d'un clou chauffé au rouge avec un bleuet !

Soit la personne avait une mauvaise vision, soit elle a trvaillé dans de très mauvaises condistions (éclairage, froid/chaleur, odeurs, mauvaise compagnie, influence de l'alcool, mauvais instruments de travail, etc.), ou encore c'est une personne débutante. À mon avis, ce n'est pas une personne débutante mais c'est baclé et effectué sans aucun respect pour ce bel appareil...
Enfin, je vais recevoir la nouvelle carte cette semaine et espère ne plus avoir à mettre d'argent sur cette appareil ayant déja couté trop cher...
