Grundig V1000

[dd83]

Petit frère du V2000 viewtopic.php?f=74&t=6109&p=72360#p72360
En un peu plus simplifié,moins puissant (donné pour 2x30w),voici le V1000.....

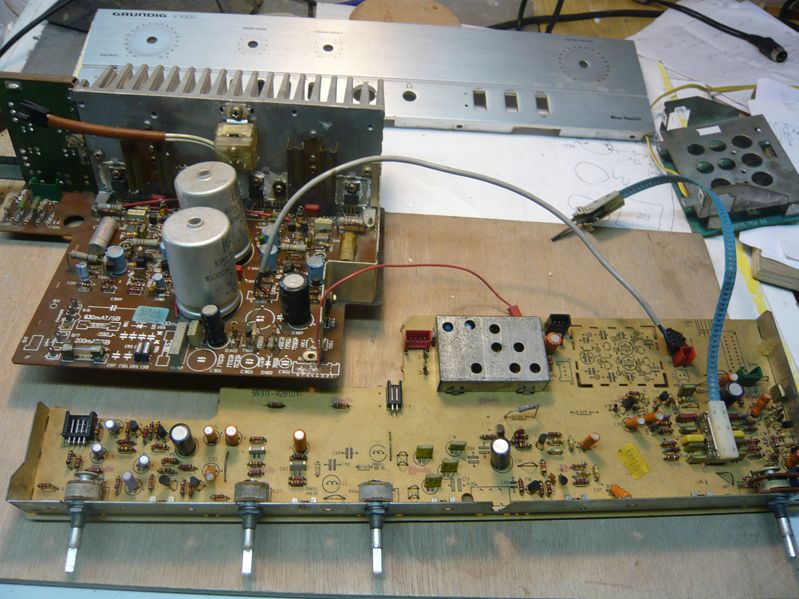

On reconnait l'air de famille,les circuits ont la même base....et l'accessibilité toujours remarquable.
Au 1er plan : la carte pré-ampli,dans le petit boitier blindé le pré.phono.Seule originalité le filtre "contour"et son renvoi mécanique.

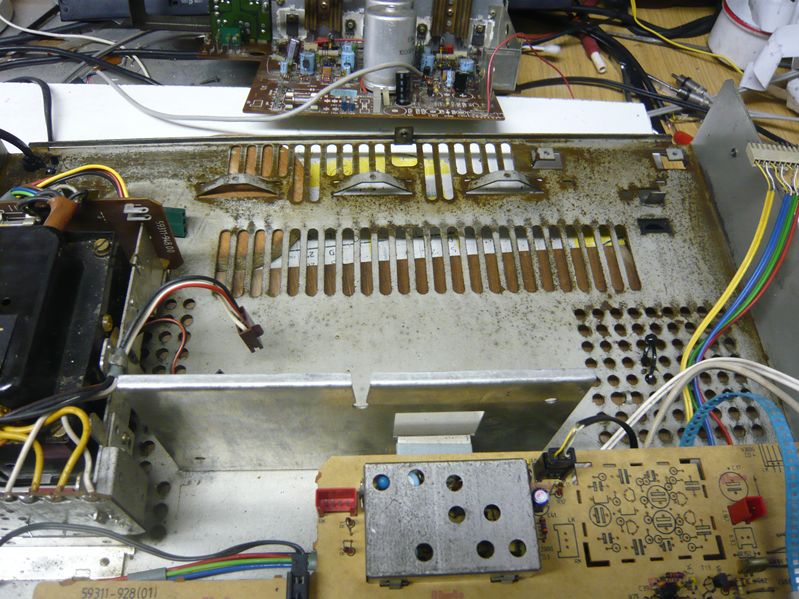

Le fond du coffret présentant des traces de corrosion :ponçage léger et traitement au WD40.


A l'écoute,présence d'un léger bruit de fond....les capas d'alim de 10000µf étant hors de cause (essai avec une autre paire),la carte puissance utilisée séparément n'étant pas en cause,restait la carte pré-ampli....
Celui-ci est alimenté par un autre enroulement,redressé,filtré,stabilisé par une capa de 100µf/100v.
Et c'est là que j'ai découvert une chose bizarre.....la capa d'origine n'était pas montée correctement,une borne(le-) était soudée sur un plot isolé.... remplacement par une autre de 100µ/63v ,la borne - sur la masse: bingo plus de ronflement sauf que 15mn plus tard,une mini explosion,jet de fumée....... et ma jolie capa explosée....


Elle a subit une tension de 85v......soit 20 de plus
J'ai donc remis celle d'origine ,correctement cablée et depuis plus de ronflement.
Profitant de cette remarquable accessibilité, remplacement de condensateurs qui me paraissaient douteux et pose de pâte thermique neuve sur les Trs de puissance.

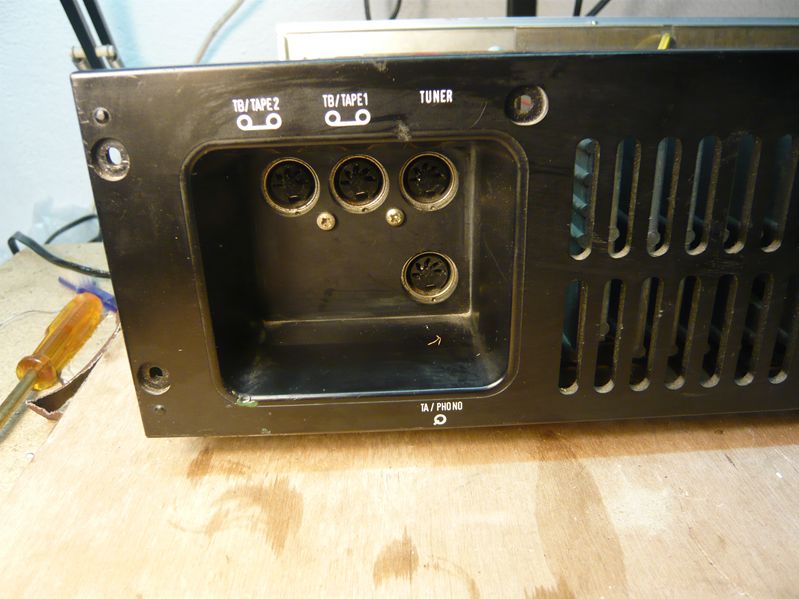

La partie arrière comporte d'un coté les sorties Hps ,de l'autre les entrées ,bien sûr tout en norme DIN....
Petit rajout de RCA et le voici plus polyvalent...




Remontage complet,réglage biais à 18mv,au départ l'ampli chauffait beaucoup : le biais était à 160 et 175mv....no comment




J'ai profité de l'expérience acquise avec le V2000,ce sont des amplis trés bien conçus,tout se démonte aisément,excellente accessibilité,un vrai bonheur! Trés bonne base pour s'initier....Je n'en dirait pas tant de certains collègues français......
L'écoute est dans la lignée germanique:pleine,charpentée,le grave a du poids ,aigu filant haut,beaucoup de détails,le médium un peu creusé....loudness(contour) souvent de trop.Sonorité agréable,mais curieusement la puissance m'a paru en deça des 2x30w annoncés,je pense plutôt dans les 20w....
Du coup je lui ai présenté sa Germaine de cousine.....S'ils font des petits,je vous en garderai....


[phil du 95]

André
Intéressant cet ampli , Stéphane , le roi de la marque nous les vante à tout va !!
Tu as succombé aux charmes des teutons ..

[dd83]

Bonsoir Phil,c'est vrai que le matos teuton c'est costaud : outillage,électro-ménager,les bagnoles .Et en plus ça marche plutôt bien

[pionroi]

Bravo pour cette remise en état
avec certains d'entre vous cela a l'air tellement simple...
va falloir qu'une grâce se penche sérieusement sur mon cas

[Klemp]

Bonjour André ...

Tu travailles au frais par ces chaleurs

L' ensemble avec la Thorens est sympa

Stephane doit bientôt passer avec des HiFibox et un Sanyo JA220 (équivalent Grundig V1700) ....

Ils fonctionnent bien ces Grundig

[chris]

J'ai la gamme slim chez GRUNDIG , intéressant comme ampli

[rycotte]

Bravo pour cette remise en état
avec certains d'entre vous cela a l'air tellement simple...
va falloir qu'une grâce se penche sérieusement sur mon cas

rassure toi t'es pas le seul...

[sentenza]

Très Class cet appareil André !!

[DEHERRIPONT FRANCOIS]

bonsoir.
Je viens de voir ton sujet sur l'ampli Grundig V1000 et je suis comme en cours de remise en état.
Je suis a la recherche du schéma de l'ampli, par hasard aurait tu ce schéma ce serait sympa si tu pouvais me le transmettre.

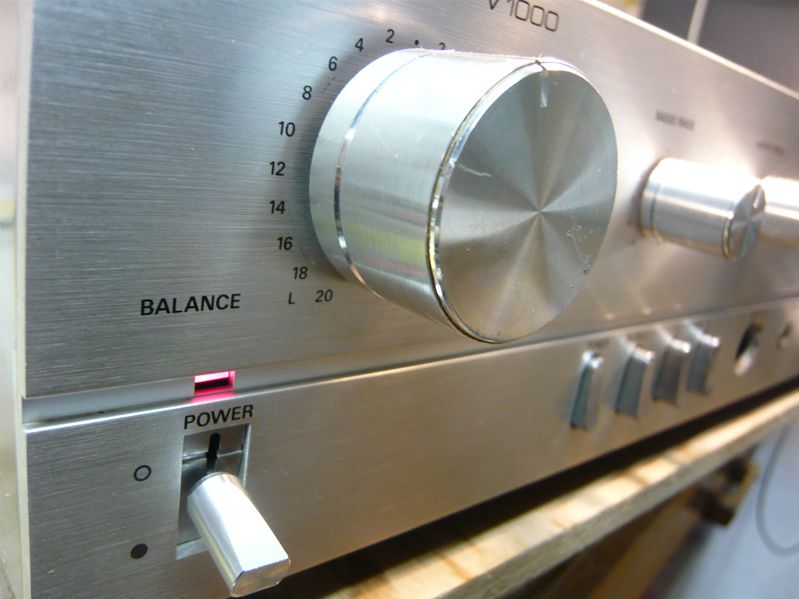

Dis moi s'est tu a quoi sert les commutateurs marqué (LS1 - LS2 ET CON/LIN) situé en bas a gauche de la facade.

Bonne soirée
Francois

[dd83]

LS1 ,LS2 : hauts parleurs ,paire 1 et 2.
CON : contour (loudness) ; LIN : linéaire.A l'écoute tu fais vite la différence,le loudness est souvent de trop.
Ensuite,il te restera quelques photos et détails des travaux à partager dans ce post, c'est toujours enrichissant.
Quant au schéma : une bonne source,il suffit de s'inscrire chez eux....
http://www.hifiengine.com/manual_librar ... 1000.shtml
