Sony TA-AX4

[20tajk7]

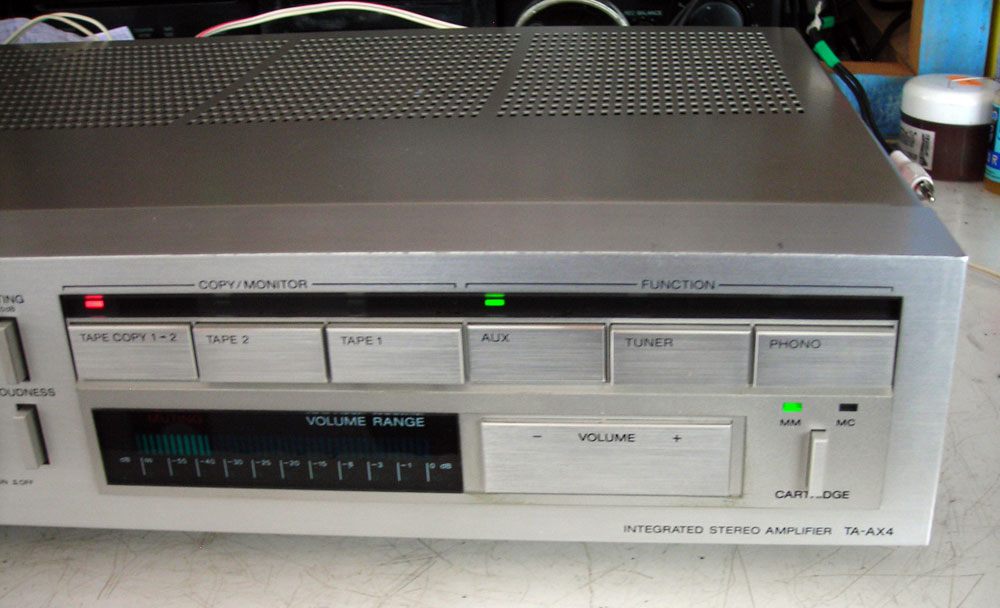

:helloman: Voici mon Sony TA-AX4:


N'arrivant pas à trouver de TA-F60 je me suis rabattu sur un autre modèle assez proche au niveau construction.



Cet ampli à deux particularités:

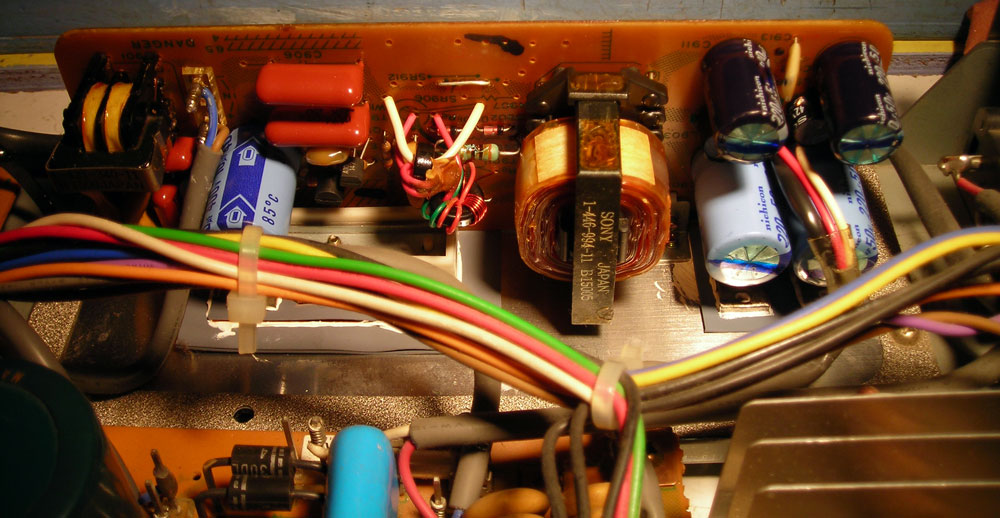

1 l'alimentation à découpage :

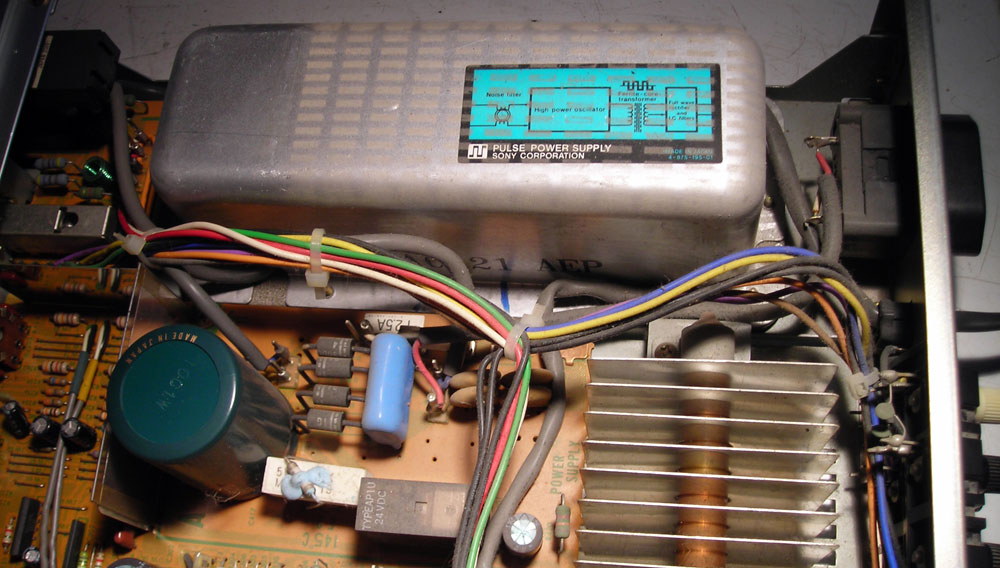

La partie extérieure à l'alim comporte le redresseur et le filtrage du primaire (pour transformer le 230 Volts / 50 Hertz en 325 Volts continus) ainsi qu'un relais qui shunte la résistance blanche une fois que la tension de sortie est assez élevée permettant un démarrage en douceur (soft start).


La qualité de construction est loin d'une alim de lecteur dvd car il n'y a aucun circuit intégré exotique (juste 4 transistors) et surtout un très bon blindage, le refroidissement des transistors et des diodes de puissance est excellent aussi car le radiateur est directement fixé au châssis de l'ampli.


2 le potentiomètre de volume motorisé:
Au début j'ai cru que c'était un potard à commande numérique (je hais ce genre de truc) mais en étudiant le schéma j'ai vu qu'il y avait un moteur


Par contre les loupiotes sont à changer.

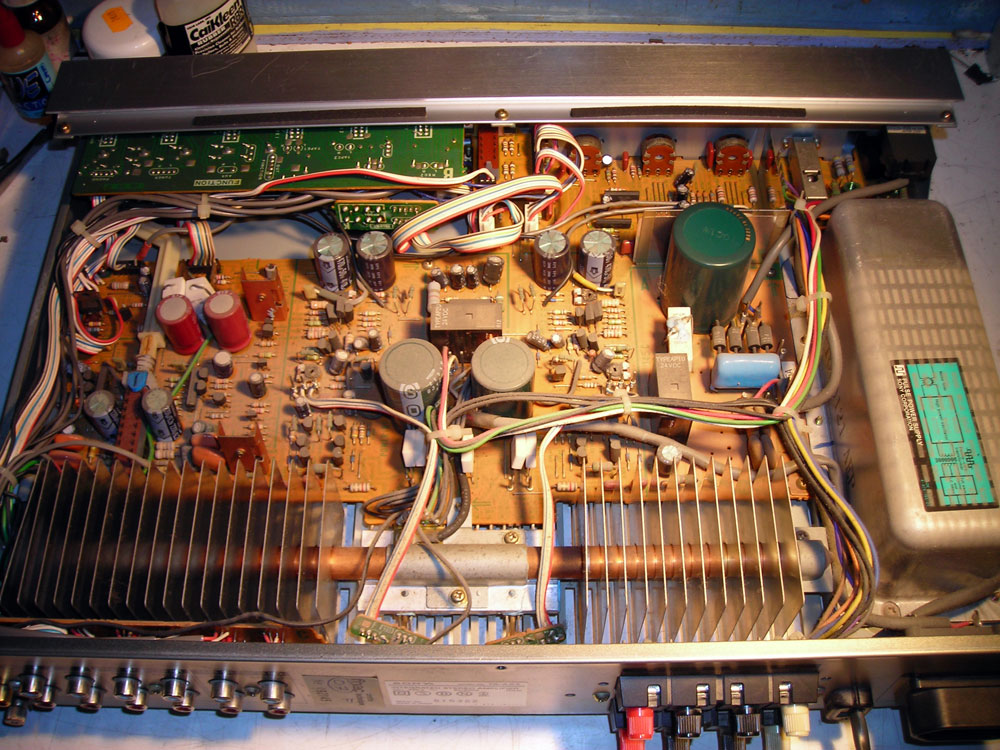

Une vue de l'intérieur avec la poussière d'origine ! :cpasmoi!:


Les transistors de puissance:
chose très pratique, la valeur du bias est sérigraphiée sur le circuit imprimé.


L'offset était complètement déréglé, 150mV à gauche et 180mV à droite, j'ai pu le redescendre à -6mV à gauche et 10mV à droite.



Le commutateur de sorties hp mets les enceintes en série quand il est sur A+B, j'ai cru un moment qu'il était hs.


Il a 2 entrées "tape" mais on ne peut copier que dans un sens


Les touches pour le réglage du volume sont assez pratiques car le moteur tourne plus vite quand on appuie plus fort sur les touches.


Comme beaucoup de Sony de cette époque le préampli phono peut fonctionner avec des cellules à aimant mobile (MM) ou à bobine mobile (MC).


Je l'ai branché à des JMR XO1 (tweeters neufs) et un Philips CD-502, c'est pas mal du tout, surtout au niveau des médiums.
Par contre le filtrage sera à revoir car quand je monte le volume sans source il y a un sifflement du à la fréquence de découpage de l'alim qui est de 20kHz, (les tweeters neufs des JMR XO1 aident un peu aussi) j'attends d'avoir un capacimètre/esr mètre pour tester les condos.

[obomusic]

:helloman:

c'est marrant, le système de refroidissement ressemble étrangement à celui de mon ampli Technics SU-V4X ! c'était courant ce truc en tuyaux de cuivre ?

Joli petit ampli

[Edouard-]

Oui c'est marrant sur un ampli, j'ai plus l'habitude de voir ça sur les ventilo de pc

[Klemp]

Sympa ton CR Léo .... merci à toi

[Jo775]

Sympa ce p'tit Sony! Puis il a de jolis totors Sanken! Pour le refroidissement, on l'a aussi vu sur des (Sank-)Akaï.

[sansui42]

je me suis toujours demandé s'il y avait un fluide caloporteur dans le radiateur.

Dans les années 80, ils en mettaient souvent sur des petits amplis.

Pour l'alimentation à découpage, c'est vrais que c'est original.

Je te conseille de changer le condensateur primaire car il souffre beaucoup. (souvent de 400v et quelques µf)

[cbf59]

c'est un bon ampli
Je l'avais déjà repéré à l'époque en sav,car il avait une sonorité sympa malgré l'alim à découpage pas très audio concept...
Le tube de cuivre est effectivement rempli de fluide caloporteur, une solution en vogue à cette époque!
A bientôt,

Olivier

[phil du 95]

c'est un bon ampli
Je l'avais déjà repéré à l'époque en sav,car il avait une sonorité sympa malgré l'alim à découpage pas très audio concept...
Le tube de cuivre est effectivement rempli de fluide caloporteur, une solution en vogue à cette époque!
A bientôt,

Olivier

Une mode d'un moment ..mais vite abandonnée ...(et on fait la vidange quand ? :cpasmoi!: )

[20tajk7]

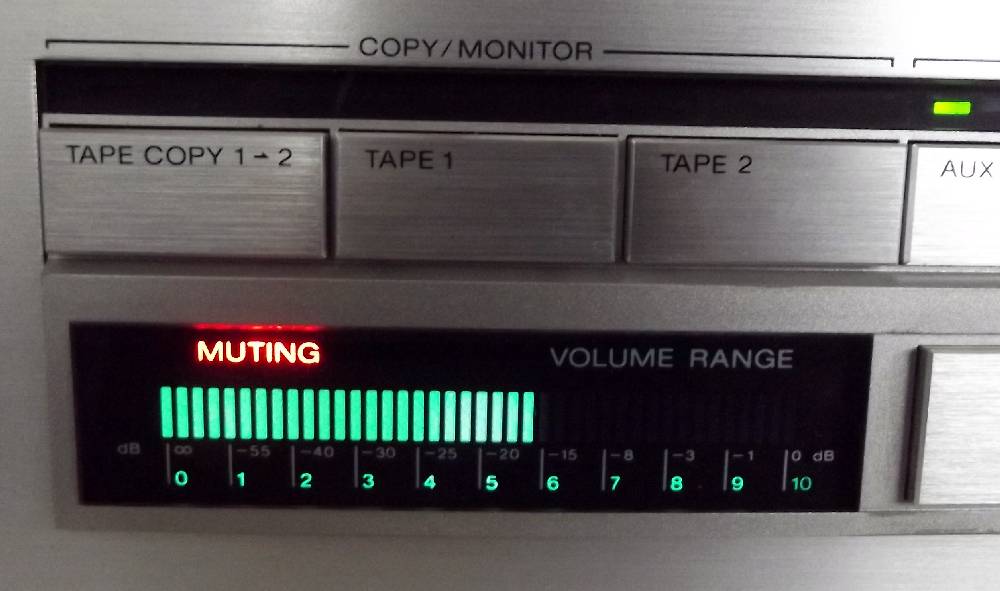

C'est plus joli avec l'indicateur de volume éclairé



à défaut de trouver des loupiotes de 8V/40mA j'ai pris la valeur la plus proche, à savoir des 10V/40mA.

Très compliqué à démonter car très peu d'accès, il faut enlever les touches, le support des leds et la carte du sélecteur d'entrées pour enfin accéder à un minuscule bout de circuit imprimé (tenu par des rivets plastique) sur lequel sont soudé les 3 loupiotes.

[hdrobien]

Petit déterrage de post

J'ai récupéré un TA-AX4 en panne, il ne s'allume plus. Les tensions en entrée de la partie à découpage sont normales mais rien en sortie.

Après ouverture du capot vision d'horreur.

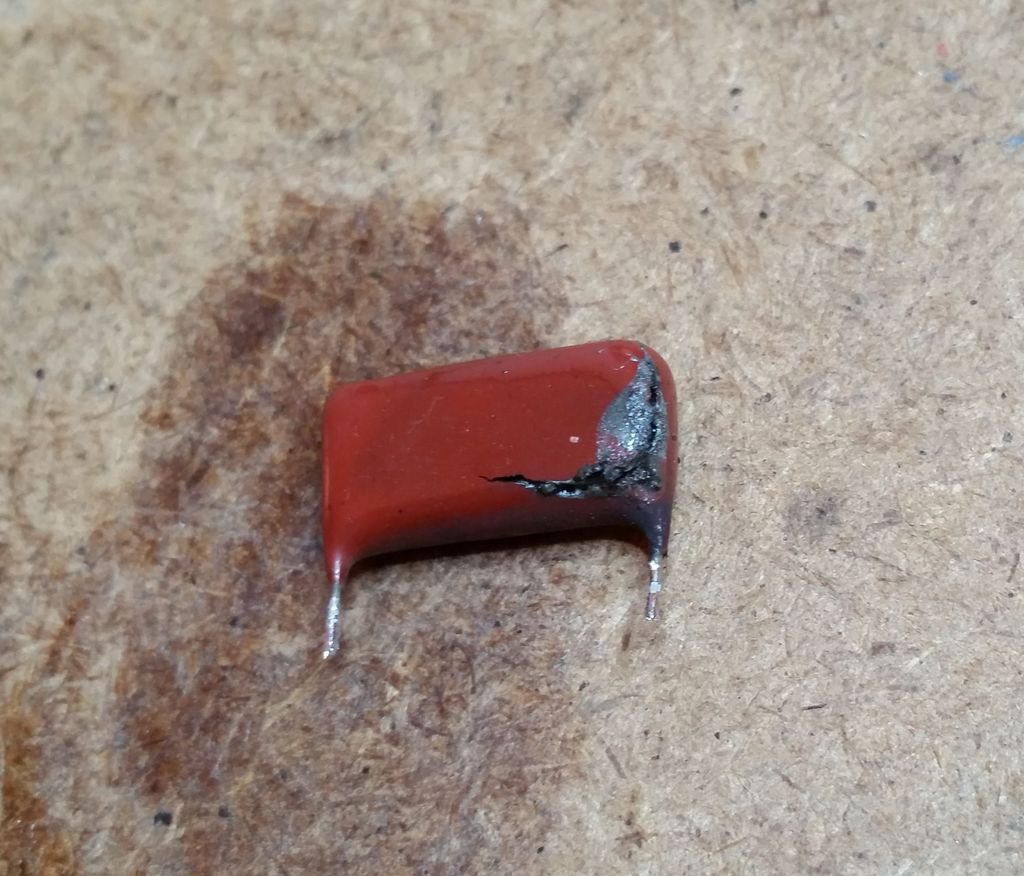

Il s'avère qu'un condensateur a explosé et son voisin semble avoir été touché.



Mais petite question comment interpréter les valeurs de ces condensateurs ?

En plus d'après le schéma que j'ai trouvé ces 2 condensateurs devraient être identiques et là ils sont différents au moins par la forme.
