Sansui ECA-3
Sansui ECA-3
Je suis quasiment certain que la référence de cet appareil ne vous dit rien, et c' est bien normal.

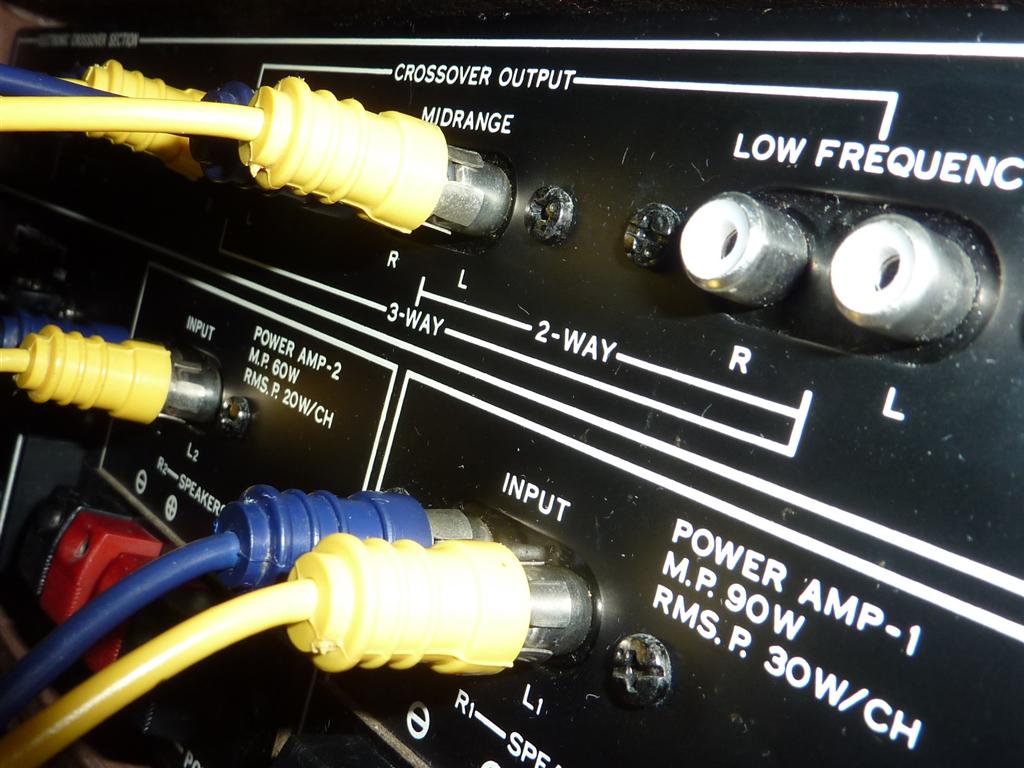

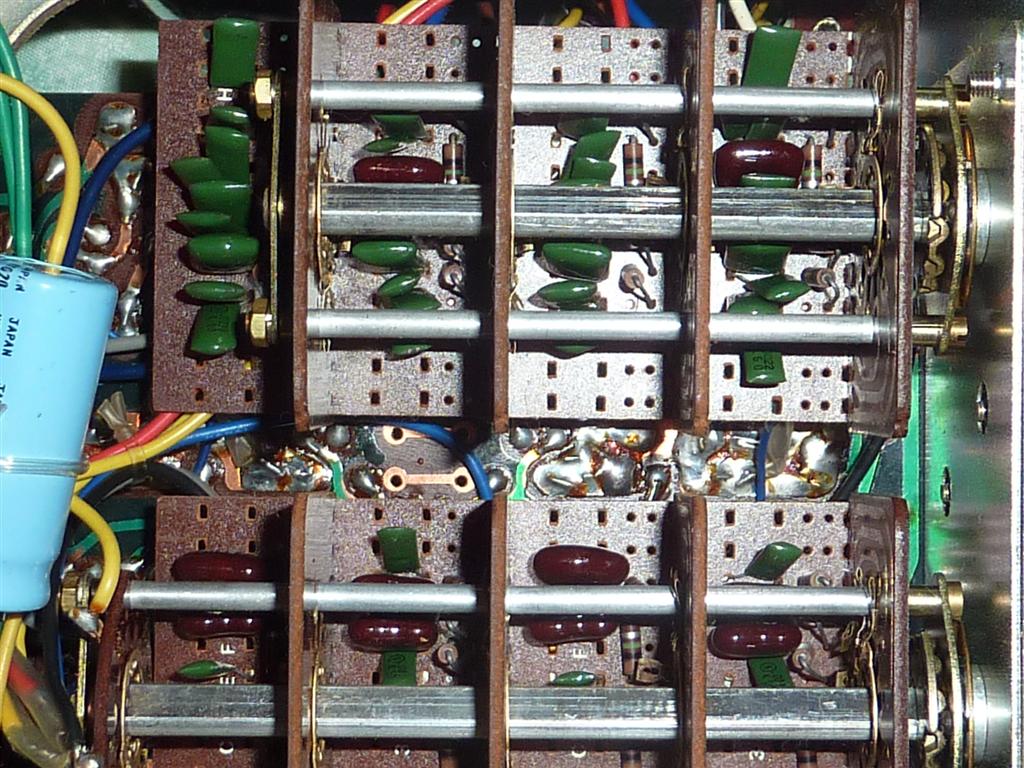

Sous un même coffret, il y a trois appareils, utilisables chacun indépendamment. Un filtre actif diviseur de fréquences à trois voies, et deux amplificateurs de puissance Stéréo.
A ma connaissance, ce concept est unique.

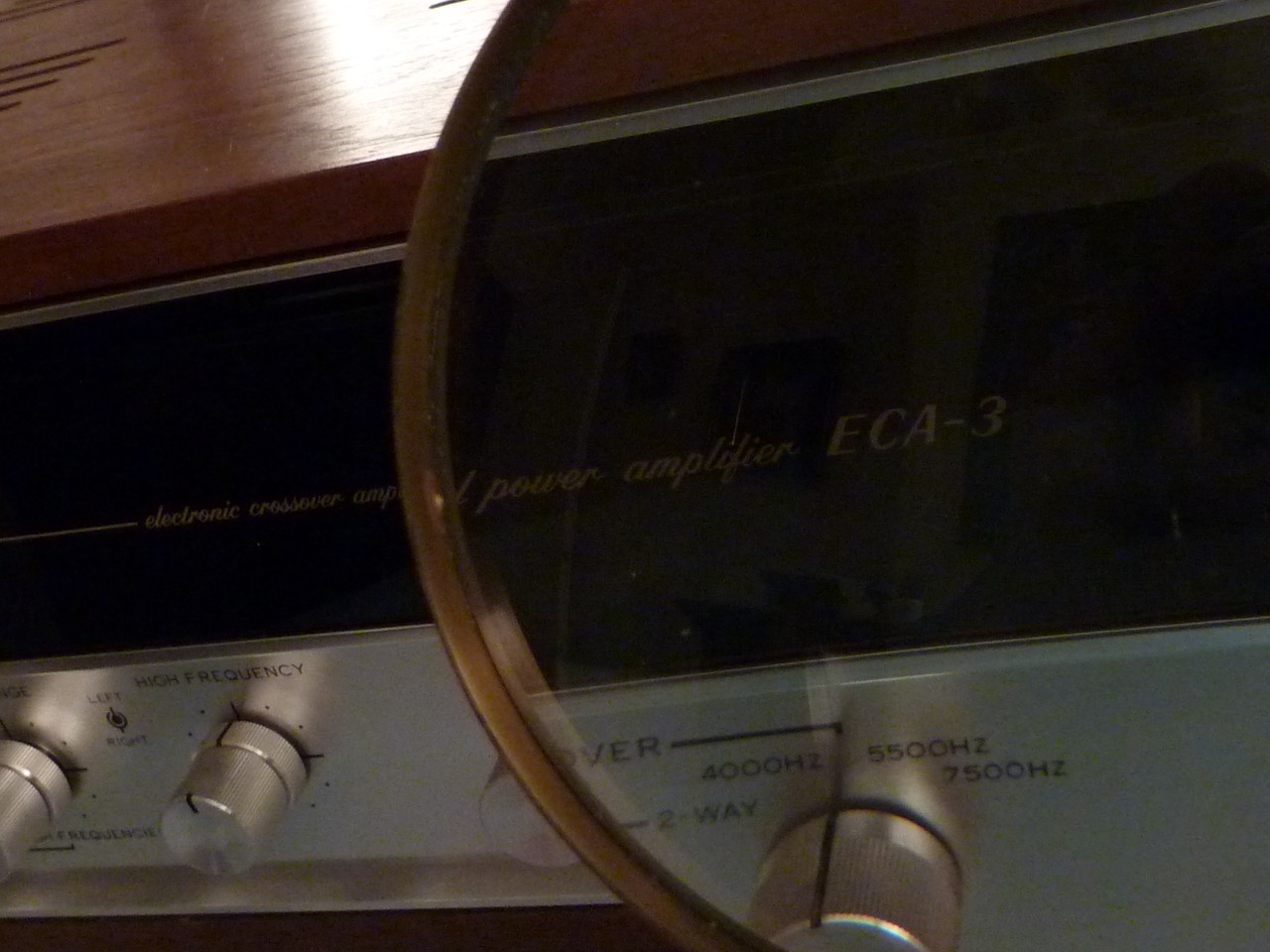

ECA-3 pour Electronic Crossover Amplifier 3 Ways
Sous un même coffret, il y a trois appareils, utilisables chacun indépendamment. Un filtre actif diviseur de fréquences à trois voies, et deux amplificateurs de puissance Stéréo.
A ma connaissance, ce concept est unique.
ECA-3 pour Electronic Crossover Amplifier 3 Ways
- Vinc
- Membre no life
- Messages : 4744
- Enregistré le : lun. 9 nov. 2009 19:07
- Localisation : Belgique
Re: Sansui ECA-3
encore !!!! on en veut encore!!!
Re: Sansui ECA-3
Il faut croire que dans les années 60 et 70, la quête d' une qualité de restitution optimale et (relativement) abordable était au centre des préoccupations des constructeurs Nippons. Ils étaient les seuls à proposer au "grand public" des produits apportant un "plus" par rapport à la concurrence Occidentale, Américaine ou Européenne.
Les filtres actifs, ou diviseurs de fréquences, étaient jusque là réservés au domaine de l' Audio Professionnelle. De très rares constructeurs, dans les années 50 s' y étaient risqués, Heathkit XO-1 et Marantz model 3, et pas beaucoup d' autres.
A la fin des années 60, on trouve des filtres actifs chez Pioneer, National (Technics), Sansui et d' autres.
Pour rappels, quelques avantages et inconvénients du "filtrage actif" ...
---- Les "+"
Chaque amplificateur travaillant dans une gamme de fréquence réduite, la dynamique, la définition sont accrues, la distorsion par intermodulation est réduite dans des proportions très importantes. On retrouve en multi-amplification les qualités tant appréciées dans les haut-parleurs 'large-bande', par l' absence de filtrage passif.
---- Les"-"
La mise en oeuvre et le coût global.
Revenons au Sansui ECA-3...
Pour réduire le coût d' un système multi-amplifié 3 voies, Sansui a eu l' idée d' intégrer sous un même coffret le filtre actif et les amplis pour les voies de médium et d' aigu, l' amplificateur de grave ..

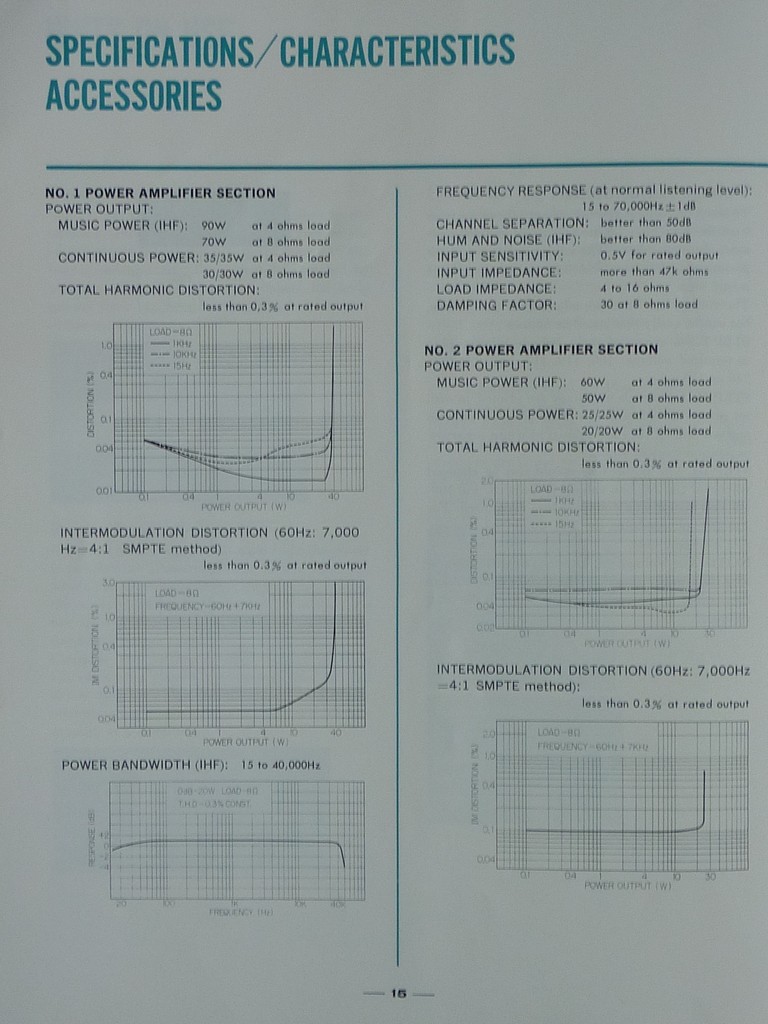

Et voici les associations que ce constructeur préconisait avec les autres éléments de la marque, ainsi que les caractéristiques générales.
Les filtres actifs, ou diviseurs de fréquences, étaient jusque là réservés au domaine de l' Audio Professionnelle. De très rares constructeurs, dans les années 50 s' y étaient risqués, Heathkit XO-1 et Marantz model 3, et pas beaucoup d' autres.
A la fin des années 60, on trouve des filtres actifs chez Pioneer, National (Technics), Sansui et d' autres.
Pour rappels, quelques avantages et inconvénients du "filtrage actif" ...
---- Les "+"
Chaque amplificateur travaillant dans une gamme de fréquence réduite, la dynamique, la définition sont accrues, la distorsion par intermodulation est réduite dans des proportions très importantes. On retrouve en multi-amplification les qualités tant appréciées dans les haut-parleurs 'large-bande', par l' absence de filtrage passif.
---- Les"-"
La mise en oeuvre et le coût global.
Revenons au Sansui ECA-3...
Pour réduire le coût d' un système multi-amplifié 3 voies, Sansui a eu l' idée d' intégrer sous un même coffret le filtre actif et les amplis pour les voies de médium et d' aigu, l' amplificateur de grave ..
Et voici les associations que ce constructeur préconisait avec les autres éléments de la marque, ainsi que les caractéristiques générales.
- phil du 95
- Membre extraterrestre
- Messages : 15173
- Enregistré le : dim. 20 déc. 2009 18:33
- Localisation : Nord est du Val d'Oise,proche de l'Oise et de la Corrèze parfois !
Re: Sansui ECA-3
?? c'est vrai que je n'ai pas encore entendu parler de ce genre d'appareil ??
Certainement du "lourd"!!
Certainement du "lourd"!!
Re: Sansui ECA-3
J' ai récupéré cet appareil avec un ensemble Sansui comprenant des enceintes SP-3005, tri-amplifiables, et un ampli-tuner Sansui 2000X...

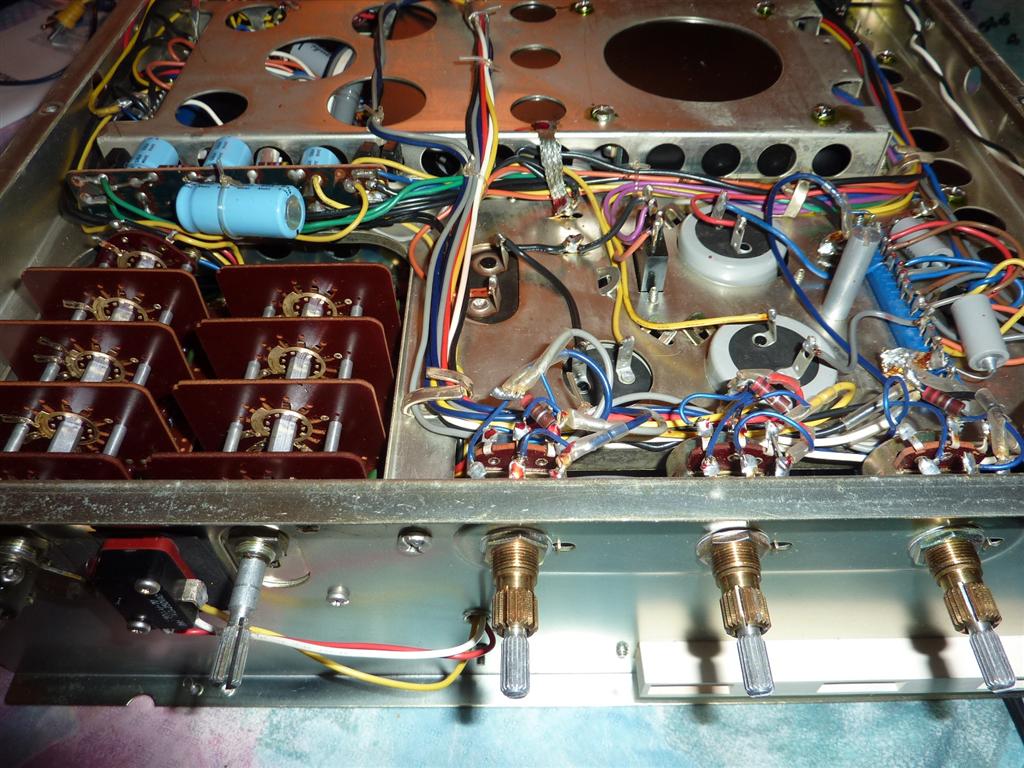

Les étages drivers des amplis de puissance sont identiques, et les transistors de puissance utilisés bien connus des amateurs de Sansui de cette époque... 2SC1030 pour l' ampli de 20 watts par canal et 2SD217 pour celui de 30 watts par canal... La construction est dans la droite ligne de ce que Sansui faisait à cette époque.
Les étages drivers des amplis de puissance sont identiques, et les transistors de puissance utilisés bien connus des amateurs de Sansui de cette époque... 2SC1030 pour l' ampli de 20 watts par canal et 2SD217 pour celui de 30 watts par canal... La construction est dans la droite ligne de ce que Sansui faisait à cette époque.
- phil du 95
- Membre extraterrestre
- Messages : 15173
- Enregistré le : dim. 20 déc. 2009 18:33
- Localisation : Nord est du Val d'Oise,proche de l'Oise et de la Corrèze parfois !
Re: Sansui ECA-3
Comme d'habitude chez Sansui (de cette époque) c'est clair ,bien rempli tout en étant aéré..

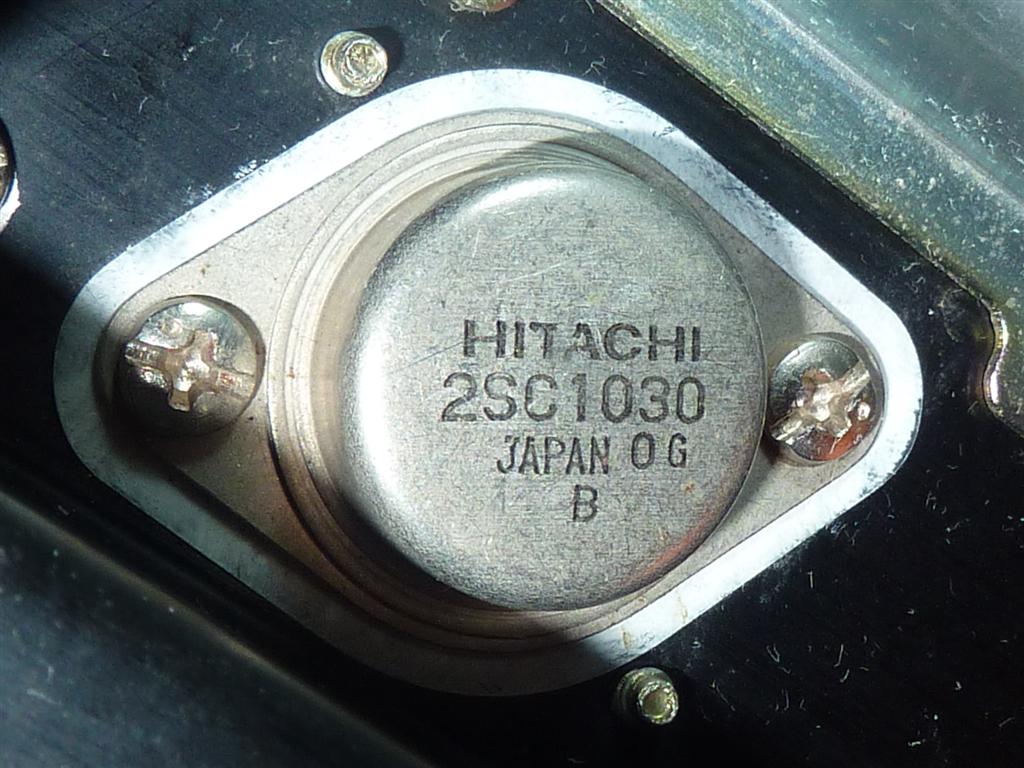

Des transistors Hitachi 2 Sc 1030 ...comme le 222 !
Des transistors Hitachi 2 Sc 1030 ...comme le 222 !
- dylanjumpman
- Membre no life
- Messages : 2330
- Enregistré le : sam. 1 janv. 2011 23:22
- Localisation : 7-8 easy
Re: Sansui ECA-3
Jamais je n'avais entendu parler de cet ensemble, vraiment sympa !
Comment c'est loin...
- chris
- Membre no life
- Messages : 4238
- Enregistré le : dim. 20 déc. 2009 23:39
- Localisation : 59
Re: Sansui ECA-3
Vraiment bien le panache des photos montrant clairement les parties importantes des éléments SANSUI !
au demeurant bien construit et rare concernant le concept en filtre actif ......
jean :respect:
au demeurant bien construit et rare concernant le concept en filtre actif ......
jean :respect:
Chris
- chris
- Membre no life
- Messages : 4238
- Enregistré le : dim. 20 déc. 2009 23:39
- Localisation : 59
Re: Sansui ECA-3
phil du 95 a écrit :Comme d'habitude chez Sansui (de cette époque) c'est clair ,bien rempli tout en étant aéré..
Des transistors Hitachi 2 Sc 1030 ...comme le 222 !
HS
un avatar qui à du chien :helloman:
mais d'actualité
Chris
- rycotte
- Membre no life
- Messages : 2294
- Enregistré le : mer. 11 nov. 2009 22:29
- Localisation : 06
Re: Sansui ECA-3
:helloman: à tous
@ Jean: tu utilises le 2000 comme ampli pour les basses ou seulement en préampli ?
@ Jean: tu utilises le 2000 comme ampli pour les basses ou seulement en préampli ?
