Fisher TX-55

[kevin62440]

Bonjour je vous présente l'un de mes amplis, un Fisher TX55, J'ai deja effectuer pas mal de travaux dessus avec mon peut d’expérience.
Il me reste un trou dégeu en façade a reboucher, je ne souhaite pas changer la façade, c'est un ampli de mon père qui était ado, donc je préfère garder les éléments d'origine. Par contre en lisant mon poste je vient de remarquer qu'il n'a pas de numero de série !!

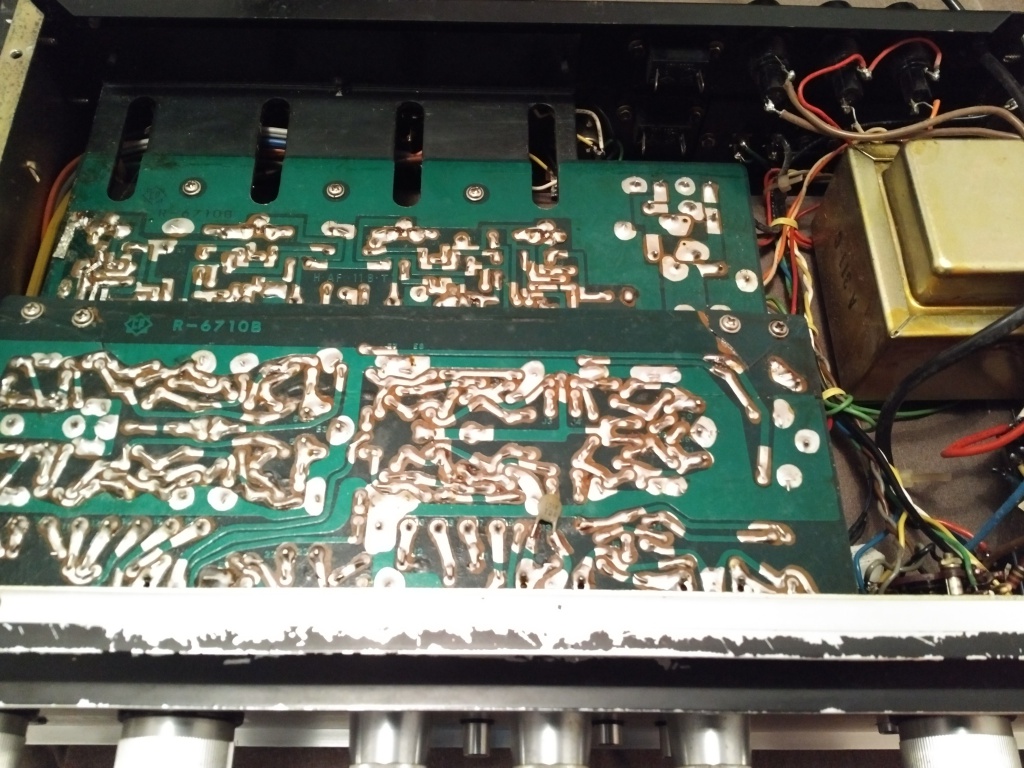

J'ai réparer une bonne partit des circuit imprimé qui était cassé net, avec de la tresse a dessouder, puis réparer les support des circuits, et changer quelque résistance et changer le témoin de mise sous tensions !






Voici donc la caisse a finir, et il faut que je trouve des porte fusible car je ne sais même pas l’ampérage a l’intérieur, si celui ci est respecter !



Il fonctionne correctement, toutes les sortit sont ok (pas de tension supérieur a 1 volts en sortit) mais j'évite de m'en servis, peut etre qu'il a un soucis (avec l'histoire des fusibles)
Je ne connais même pas sa puissance ! Il serait des années 60... d’après un connaisseur...

Bonne soirée à bientôt !

[SidSmith]

Je ne connais même pas sa puissance ! Il serait des années 60... d’après un connaisseur...

Tu as entre les mains un des derniers appareils conçu et réalisé par la compagnie The Fisher originale avant que Avery Fisher ne la vendent a des intérêts japonais (M.Fisher avait décider de vendre, comprenant qu'il ne pouvait rivaliser avec la main d'oeuvre bon marché nippone, et se refusant à délocaliser les emplois).

Il est de 1968-1969. Cela veut dire que la qualité est bonne et qu'il mérite d'être bien restauré.

Ça veut dire changement de tous les condensateurs, graisse sous les transistors, etc.

[pvphil]

.
Bonjour Kevin,


Voilà un fort beau projet potentiel de rénovation.

De plus, ton ampli à toujours tous ses jolis boutons alu d'origines.


Mais qu'est-ce que ton papa a pu installer dans ce trou ?

Une prise XLS, j’imagine ?
Les étiquettes me font penser qu'il a utilisé cet ampli en mode Disc Jockey ...


Tu souhaites très légitimement garder le coté familial et affectif de cet appareil, pourquoi boucher le trou ?

Si j'étais à ta place, je remettrais la prise qu'il y avait et je ferais la rénovation de composants passifs comme le dit SidSmith.

Mais je ne suis pas à ta place bien sûr.

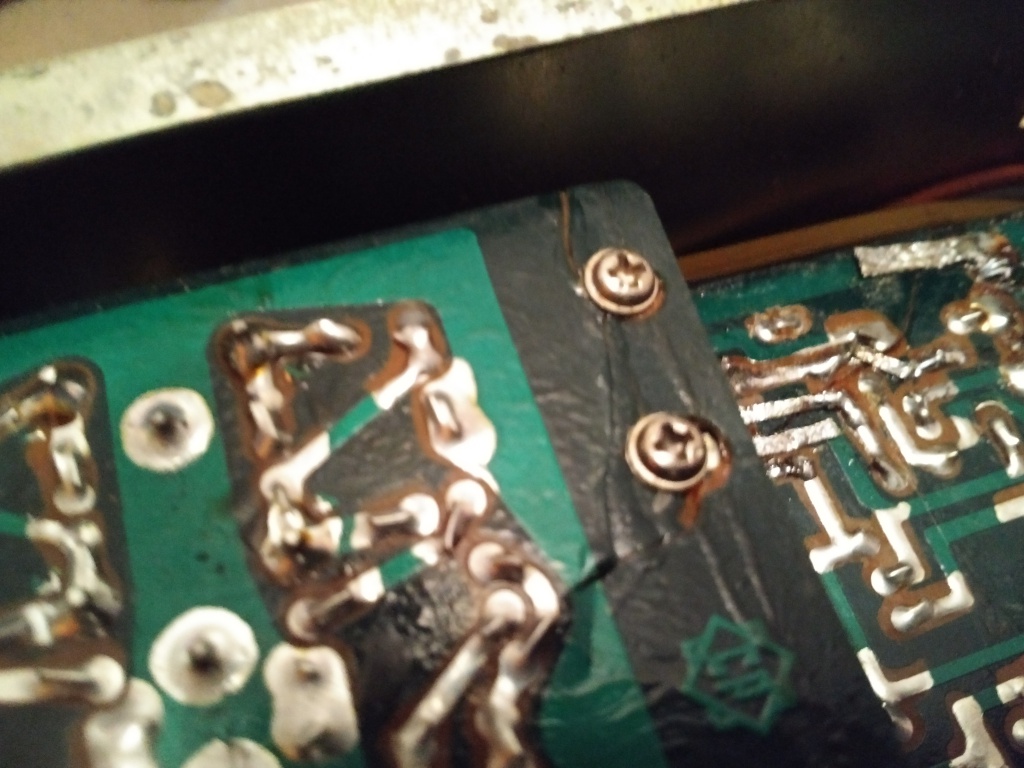

Sur tes photos, on voit de la tresse non soudée, c'est parce que tu as pris les photos en cours de réparation ?

Mon avis, c'est vraiment trop gros la tresse à dessouder pour réparer tes pistes.

Des queues de composants (ce qui reste quand on coupe les pattes trop longues d'un composant), simplement de la soudure posée en gouttes aux petits endroits contigus ou du fil cuivre de petit diamètre et étamé, ferait mieux l'affaire.

Mais ce que tu as fait fonctionne aussi bien sur.


Bonne travaux à toi,

[Oscar25]

Bonjour pvphil. Sympa cet ampli tres vintage. Si tu cherches de la doc jette un oeil du côté du forum Hifiengine. Faudra t'inscrire bien sûr mais tu pourras ainsi la récupérer. Bon courage pour ta restauration. Le coup de la tresse à dessouder c'est pas mal du tout mais c'est mieux de suivre les conseils qui viennent de t'être donnés

[pvphil]

Merci Oscar.

Pas de soucis pour hifiengine, je suis inscris depuis longtemps et j'y ai même déjà partagé de ma documentions absente dans leur base.

Ne pas oublier le pendant coté platines vinyles : vinylengine.com


Bonne rénovation à toi,

[Oscar25]

Merci pvphil. Vinylengine je connais aussi. As-tu trouvé ta doc depuis ?

[dd83]

Tiens,tiens,le frère du TX 50.....
Soigne le mieux,bien,c'est un vintage pur et dur...Comme je disais,c'est l'un des rares premiers amplis transistors d'Avery (pas Tex) Fisher avant qu'il vende sa Cie.
Moi aussi je suis un peu effaré par les pistes refaites à la tresse à dessouder,de simples fils de cuivre auraient été plus facile à souder,plus rigides et surtout moins sujets aux mauvais contact et CC....
C'est un trés rare et bon ampli à restaurer et à conserver.

[kevin62440]

Bonsoir à tous !

Oui la tresse fait beaucoup travail vite fait, mais je n'avais que ça ce jour (je les réparer pendant un cours en formation ! ) et le but était de voir si il fonctionnait correctement ! Je vais faire le changement

Par contre vous conseiller réellement de changer tout les condos ?

Je viens de nettoyer les potentiomètres, mais je n'ai pas de graisse (j'ai que de la pâte thermique pour PC). Donc je vais devoir faire une commande grouper (condos/graisse).

Je vais bientôt attaqué le bois, et pour les boutons il y a le bouton de mise sous tension qui n'est pas d'origine ! Mais cela ne se voit pas apparemment

Merci à tous pour vos infos !

[Eric]

Il fonctionne correctement, toutes les sortit sont ok (pas de tension supérieur a 1 volts en sortit) mais j'évite de m'en servis

Il me semble qu'il faut pas plus de quelques millivolts en sortie ! dans le maximum acceptable une cinquantaine .

Effectivement une bonne restauration s'impose, le changement des chimiques qui peuvent mal vieillir, donc les changer d'office ou les tester au minimum .
Un réglage de bias et d'offset seront nécessaire .

[Oscar25]

Bonjour kevin62440. Le remplacement des condensateurs est vraiment un plus car ces composants vieillissent les premiers. Leur changement n'est pas compliqué et d'après tes premières photos l'accessibilité est bonne sans même avoir à deposer les cartes. Alors vas y sans crainte.
