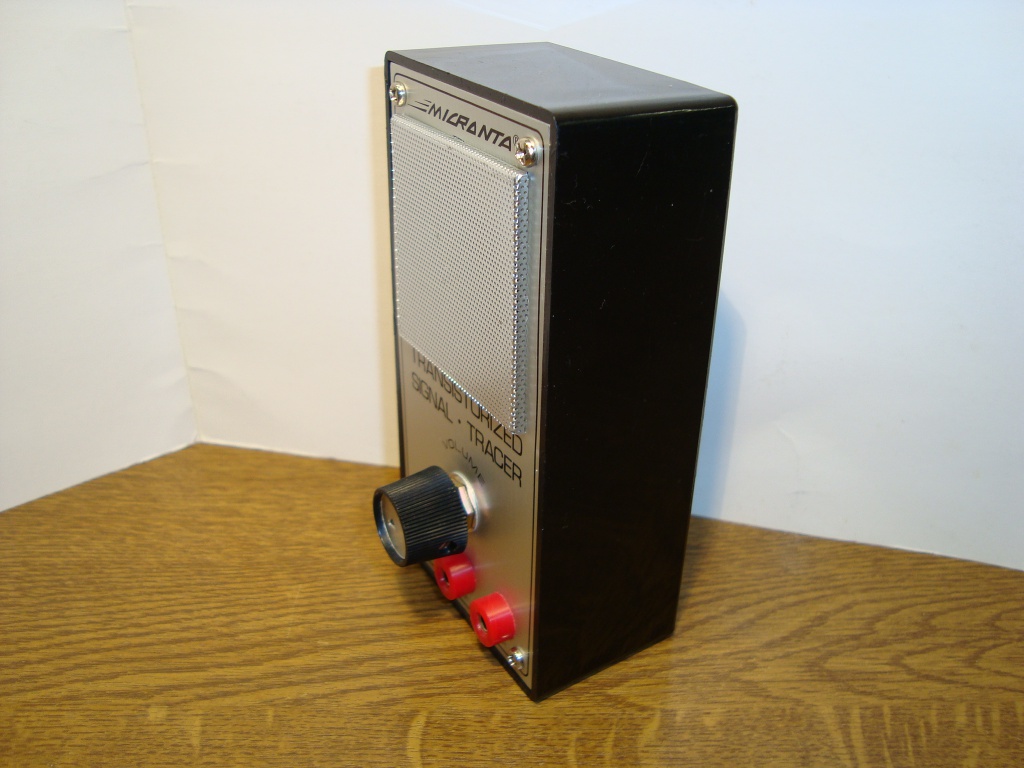

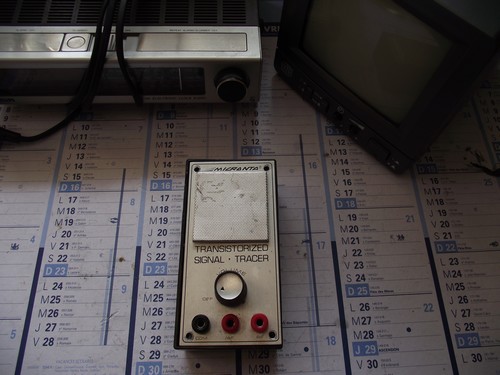

Aujourd'hui, je viens vous présenter ce petit appareil de mesure, un " Micronta Transitorized Signal Tracer"
On me l'a donné il y a bien bien longtemps mais je ne m'en suis jamais servi.
D’ailleurs, il est très probablement en panne.
Je ne connais pas l'année de sa fabrication mais au vu des composants je dirais 1960 /1970.

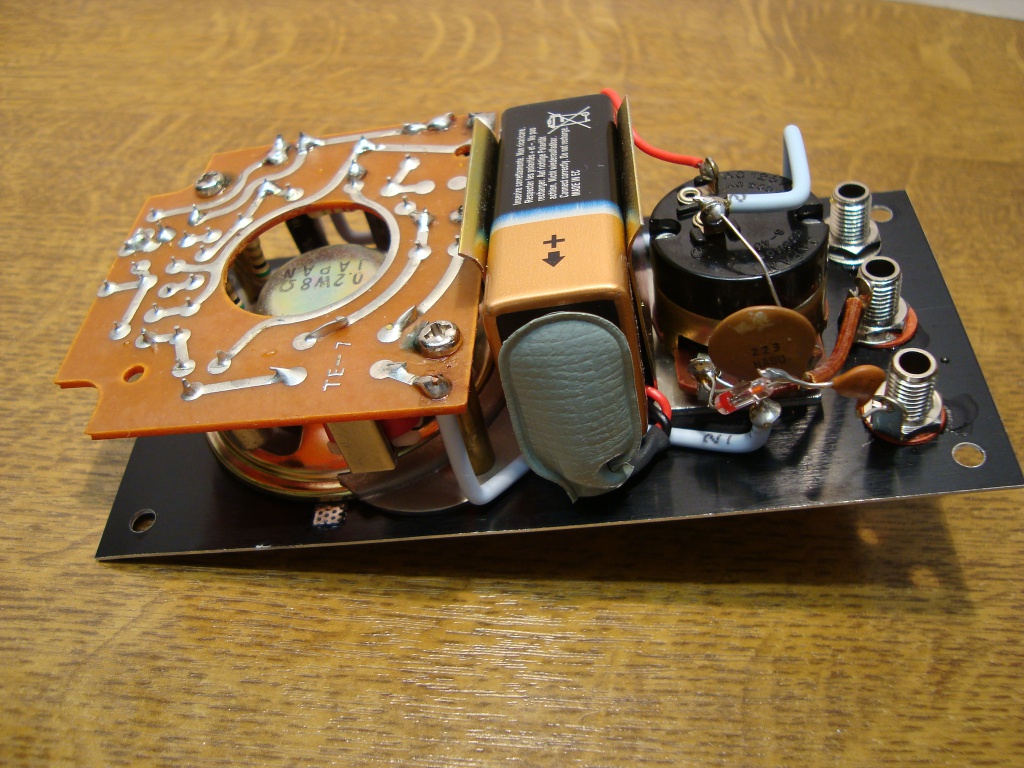

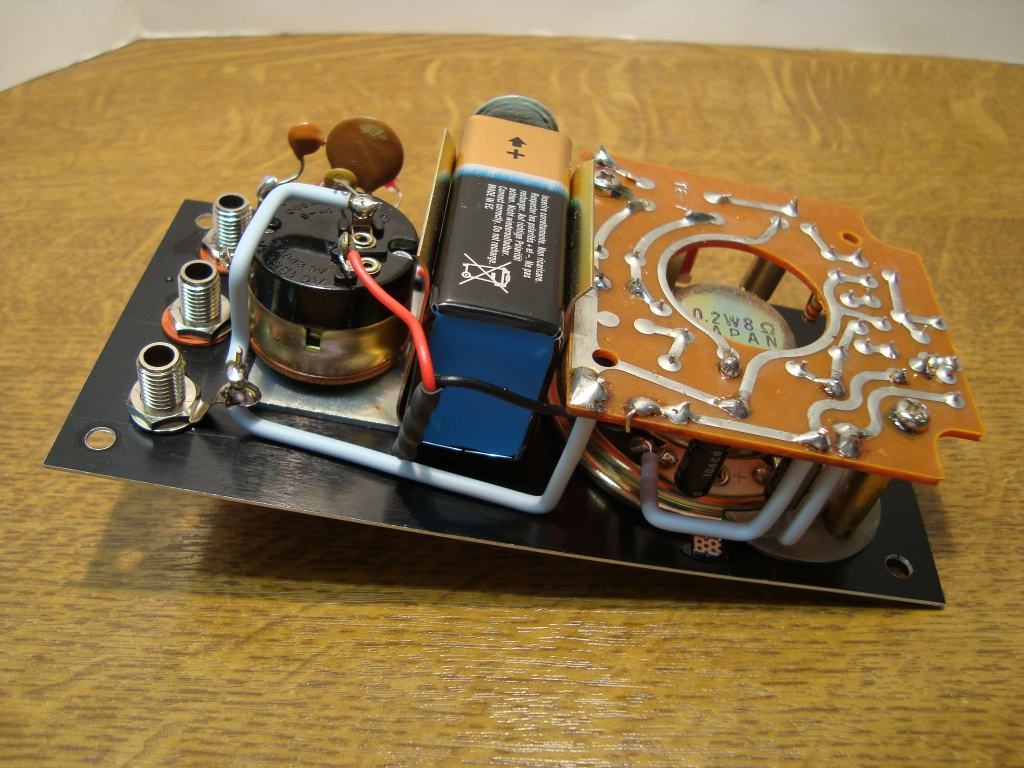

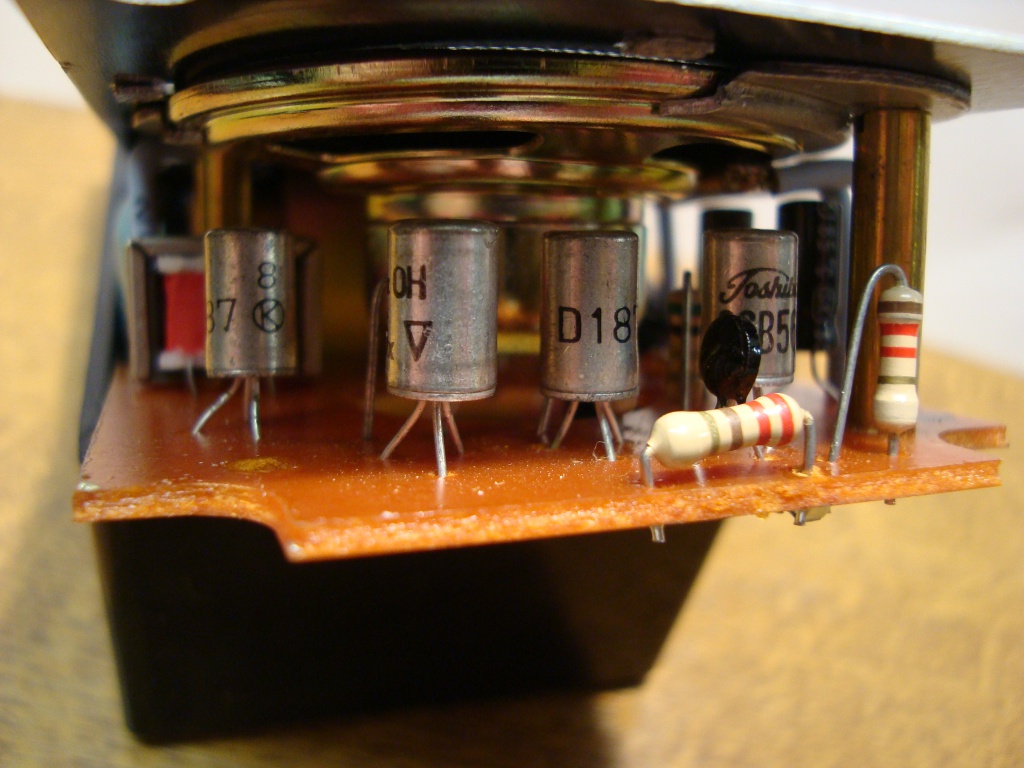

Voici le coté circuit imprimé, en bakélite comme à l'époque :

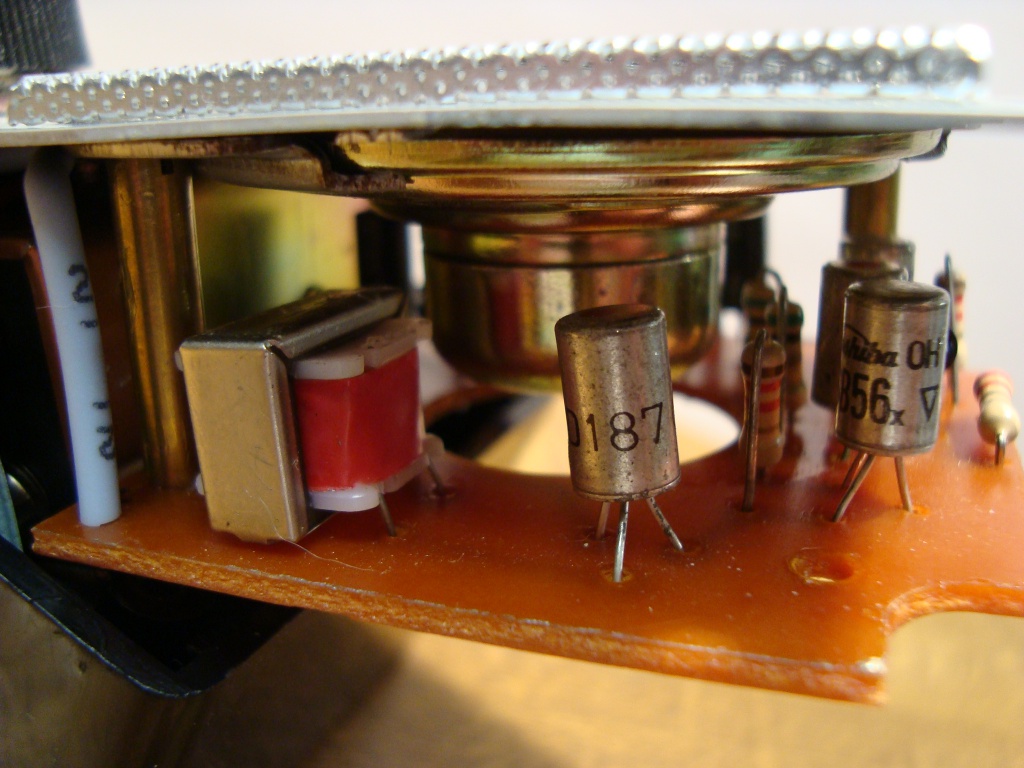

Ce petit transfo rouge, j’imagine de rapport 1 / 1, me rappelle les petits transfos d'isolements ( jaunes de mémoire) que l'on plaçait sur nos kits modulateurs de jeux lumières dans les années 80.

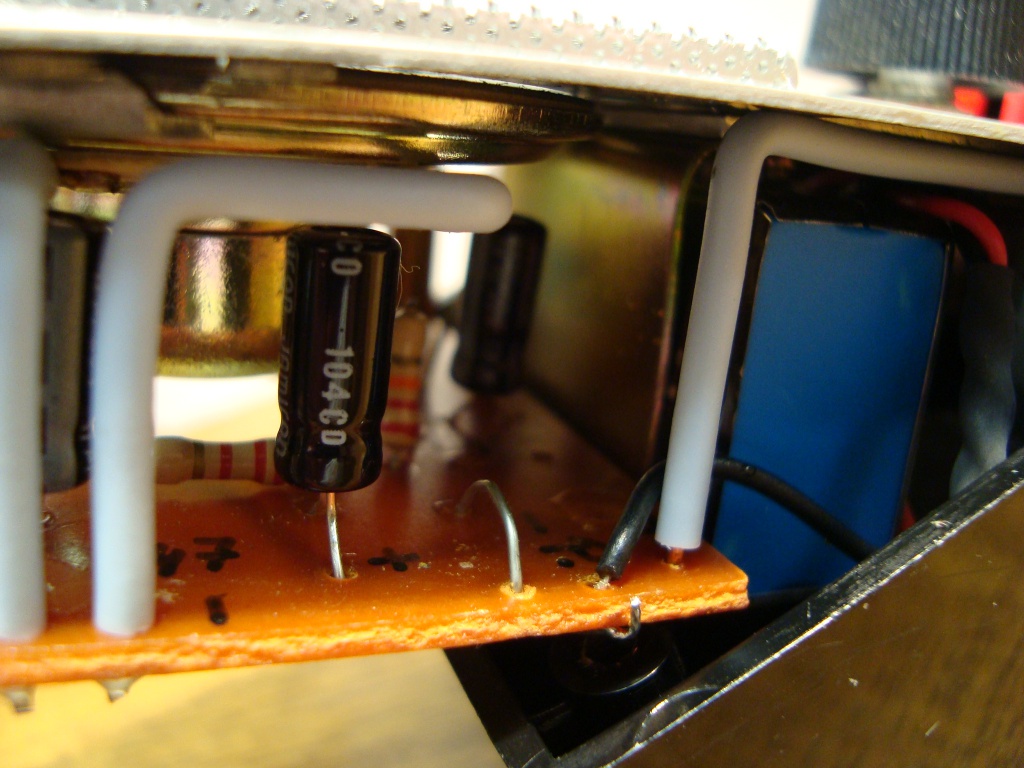

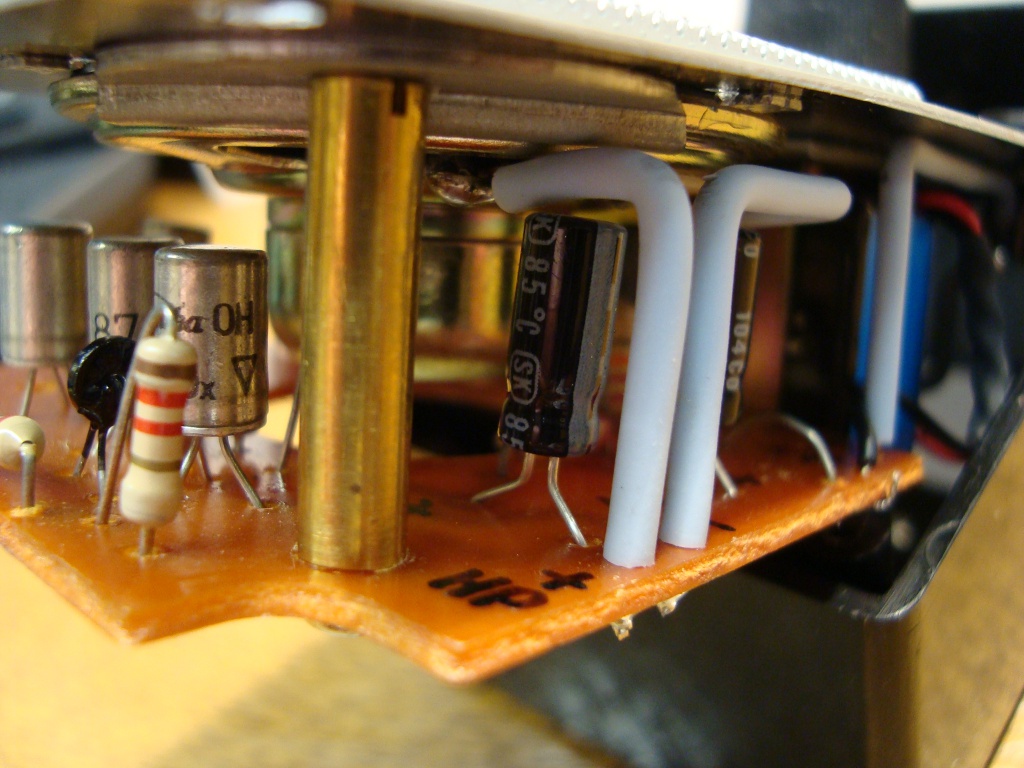

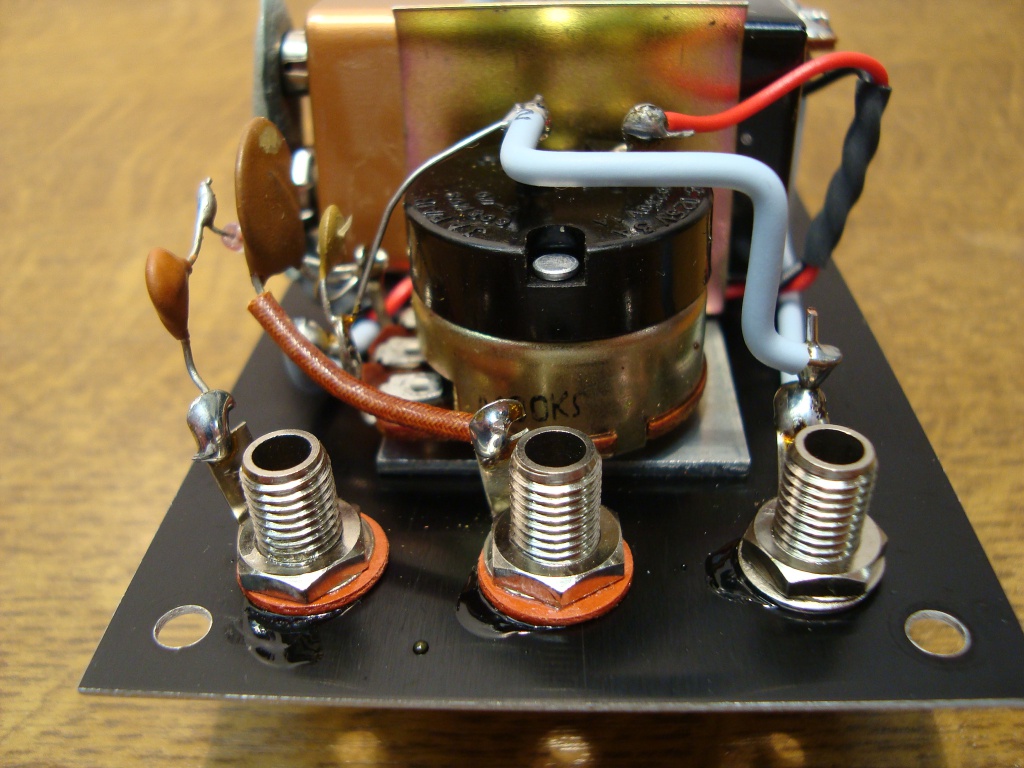

Ayant remarqué des "vides"
, à la lecture du schéma, j'ai remis des condensateurs qui étaient absents et manquants sur mon appareil :
À l'époque, ce petit composant noir sans inscription, m'avait intrigué :

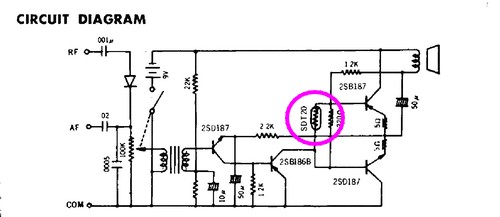

Ici, le STD20 :
Maintenant, grâce à internet et sauf erreur de ma part, je dirai qu'il s'agit en fait d'une thermistance (dont j'ignore l'utilité ici).
La voici mesurée à 175 ohms.

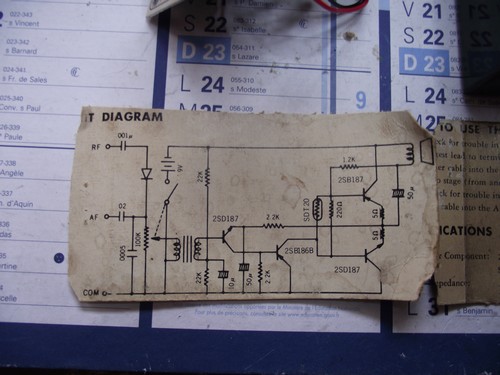

Une gentille attention, le schéma qui était découpé et placé dans le fond du coffret :

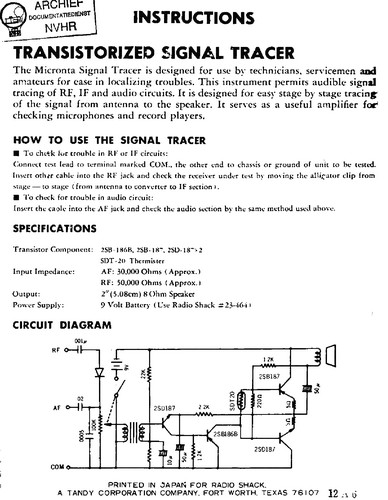

Et la notice complète ( source du net ) :

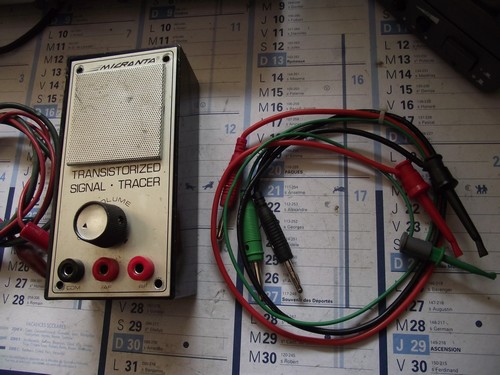

Je lui ai refait 3 jolis câbles pour remplacer les originaux tous cracras :
Je ne peux pas vous en dire plus. Il ne me reste plus qu'à étudier son fonctionnement et le dépanner le cas échéant.
