Bonjour,

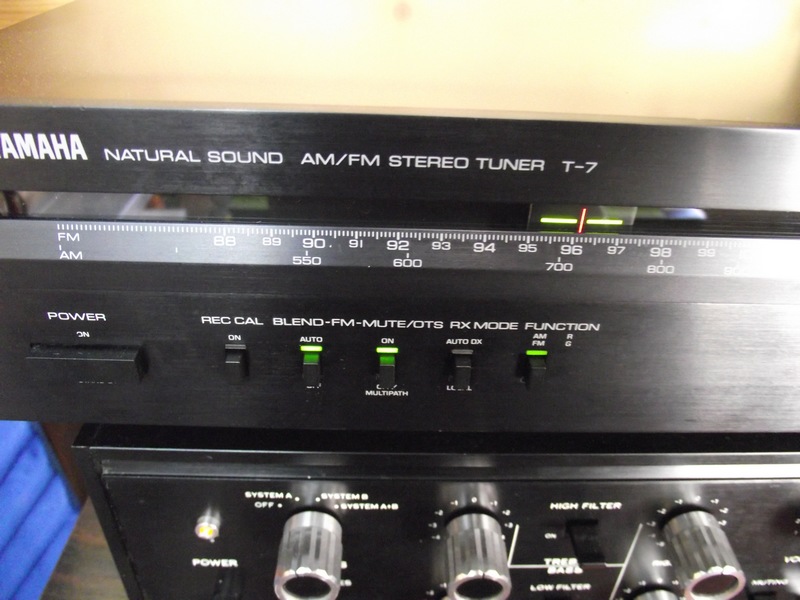

Il était absent de l'index, alors voici quelques images de ce tuner aussi sérieux qu’efficace, des années 80, le T-7 Yamaha :



Coté des sonorités, elles sont assez classiques du son Yamaha, souvent qualifié de "froid" , mais à contrario, il faut noter une excellente sensibilité de réception et un certain nombre de particularités techniques sur ce modèle ( OTS, filtre auto, mémoires, sorties fixes et variable, géné de signal bf...).

Une construction alu et acier qui font de cet appareil plutôt fin, un engin de poids !



Une grande finesse aussi des inscriptions et des témoins lumineux ( Led ) et tout particulièrement le bargraph de niveau à 20 led ! Le record de tous mes tuners.

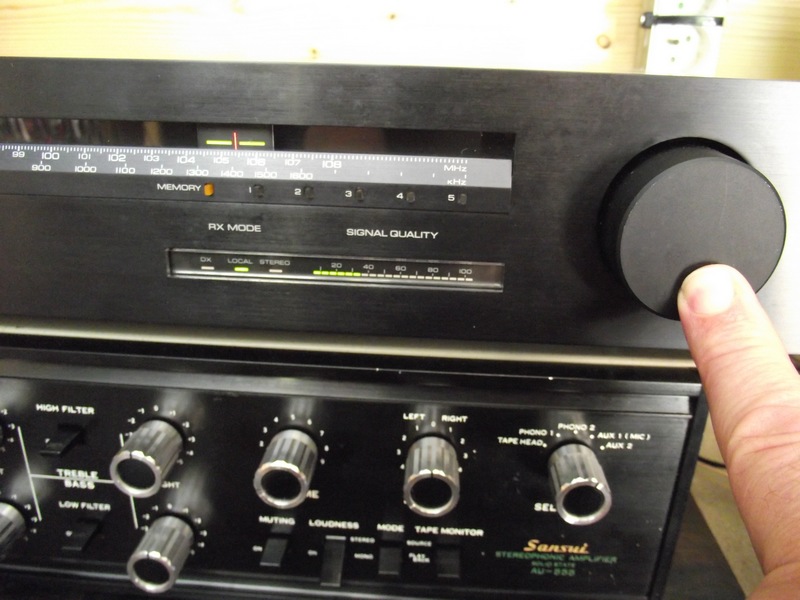

Une autre des nombreuses particularités de ce tuner, les 5 mémoires :


Un autre détail, quand on touche la molette d' accord ( avec une belle masse d'inertie ) cela coupe automatiquement l'OTS ( système de maintien automatique de l'accord ), on affine le bon calage de la station grâce aux 2 Led vertes indépendantes qui entourent le curseur de cadran, lui même éclairé finement en rouge. Un très joli ensemble !

Toutefois une petite déception, il n'y a pas d'éclairage ( dont le joli vert Yamaha ) pour le cadran

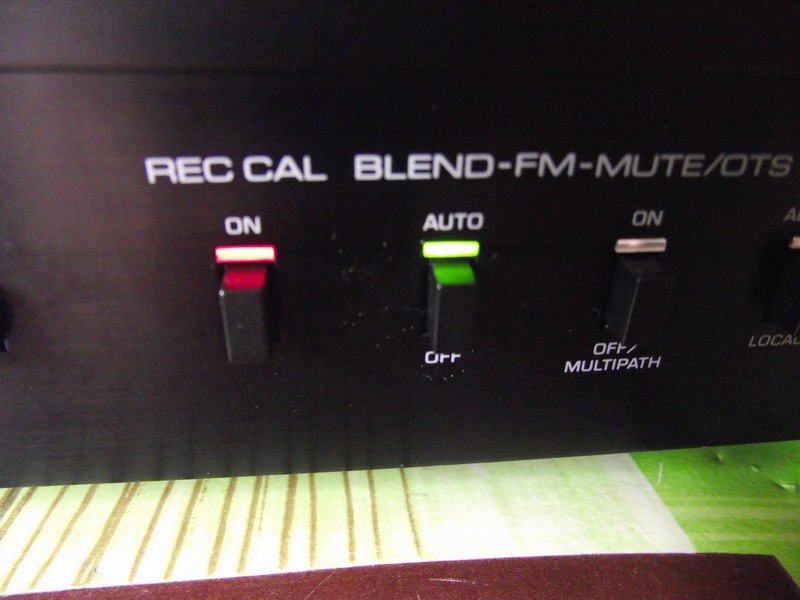

La fonction de géné BF, pour caler le niveau d'enregistrement de la platine K7 ( Nous sommes en 1980, hein )

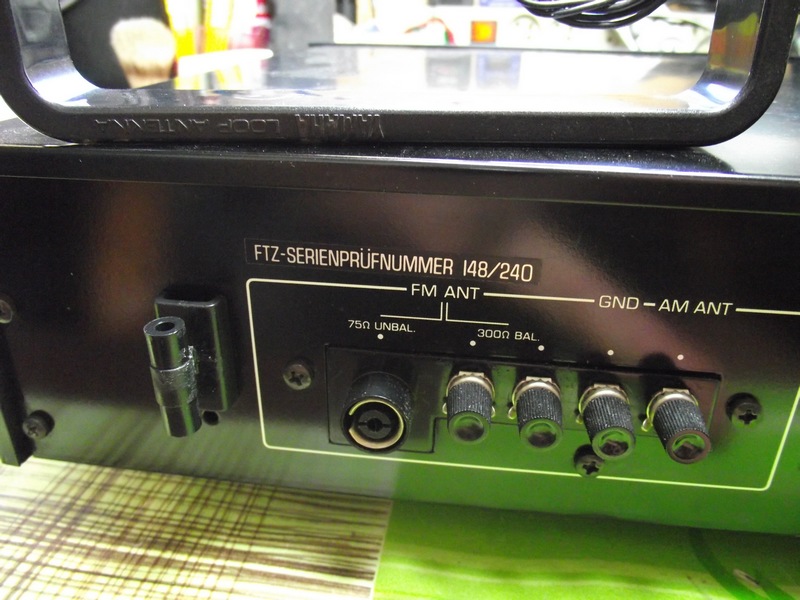

Coté arrière les entrées antennes, classiques :


Une sortie fixe et mais aussi une variable. (Dont j'ai mis un petit moment pour trouver la molette de réglage à la 1re mise en route...) :

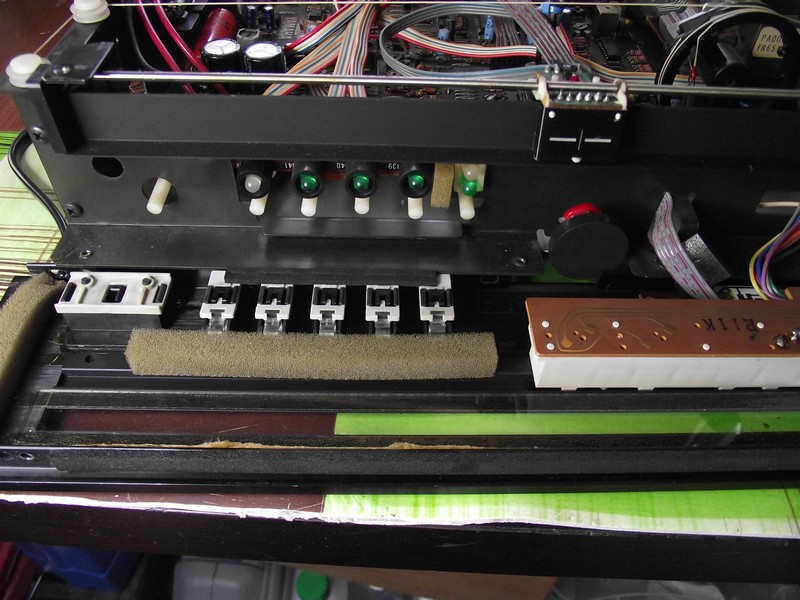

Derrière la façade, alu massif, nous trouvons les différents switchs et témoins lumineux :

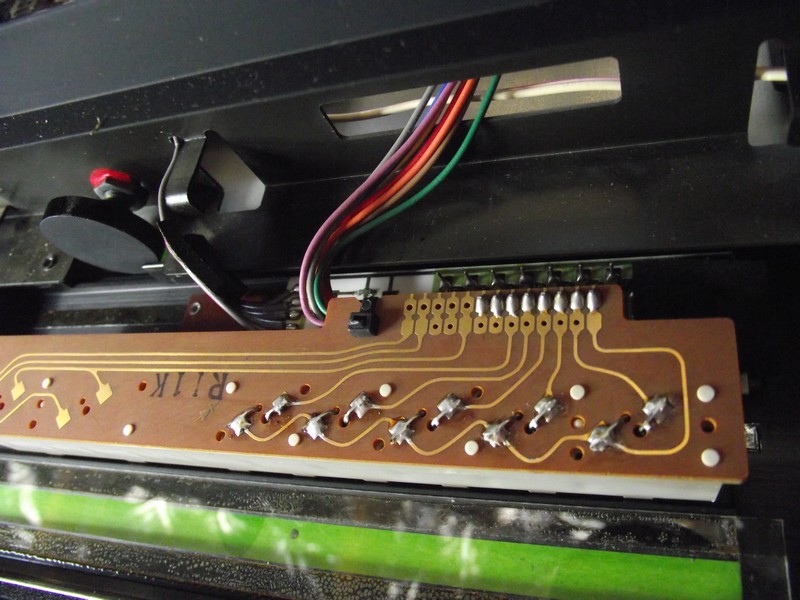

Et aussi, un circuit imprimé pour les petits poussoirs "mémoire".
En partie basse, nous voyons le potentiomètre de réglage de la sortie variable ( très discret ! je ne l'avais pas vu, il est accessible par le devant ) :


Le support mobile du curseur du cadran ( Flûte, la photo est floue et j'ai déjà remonté le tuner ) :


Et le même coté intérieur, 2 guides en laiton et un très joli axe de guidage en acier, que j'ai simplement nettoyé et finement lubrifié :


Une partie qui devrait vous intéresser, le principe de fonctionnement des mémoires.
Il ne s'agit pas d'une mémoire type " informatique", c'est un petit moteur qui entraîne en rotation la molette d'accord, comme si l'utilisateur le faisait à la main :

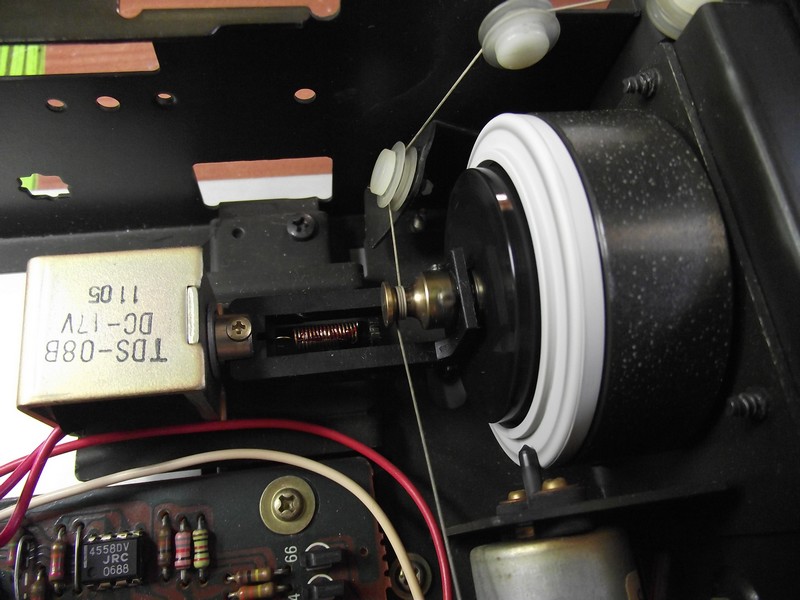

Et ici en action, mais pas facile à rendre sur la photo. Le noyau plongeur à gauche, fait reculer sur 2 mm la partie souple arrière de la molette d'accord, qui est entraînée en rotation à son tour par le petit moteur, en bas à droite :

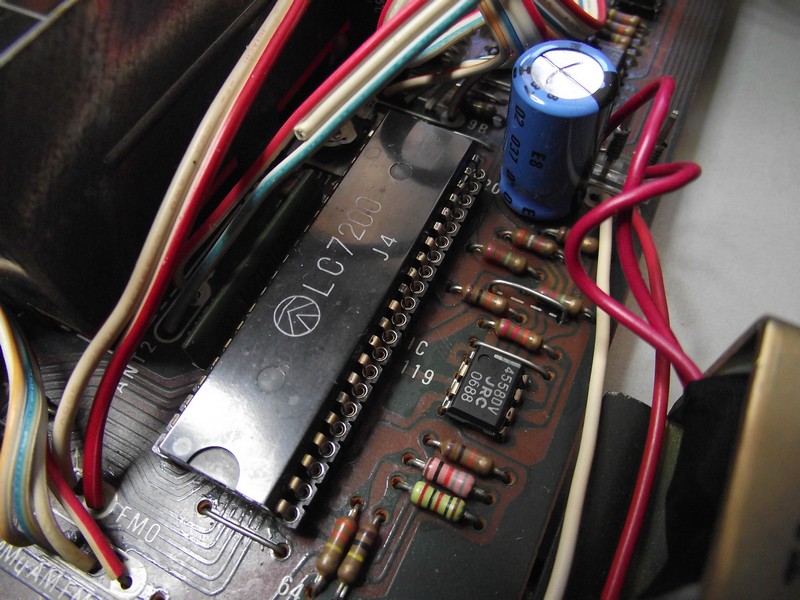

Le tout piloté par ce CI de 42 pattes, sur support :


Sur mon exemplaire, et pour une raison que j'ignore, une seule position mémoire fonctionne, quel que soit le switch 1 à 5 employé.
J'ai vérifié l'acu mémoire, il est ok.
Ce n'est pas très grave, je n'ai pas insisté dans ce dépannage, car de toutes les façons, je n'écoute plus la radio...


Coté du circuit principal, avec la présence d'un fusible bien protégé coté primaire et 2, coté secondaire, facilement accessibles sur le coté du châssis prés de l'acu mémoire :

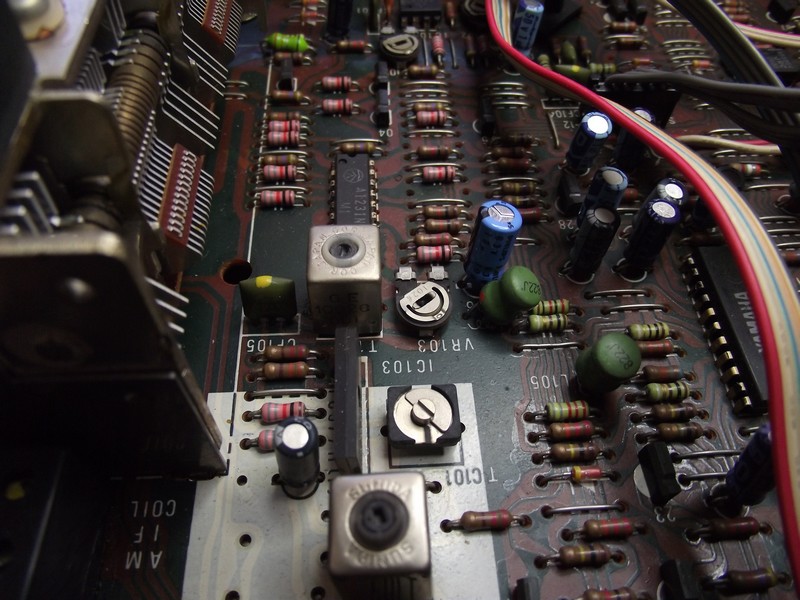

C'est plutôt bien rangé et il y a la sérigraphie des pistes coté composants, ça j'aime beaucoup :


Ici, un CI propriétaire Yamaha :

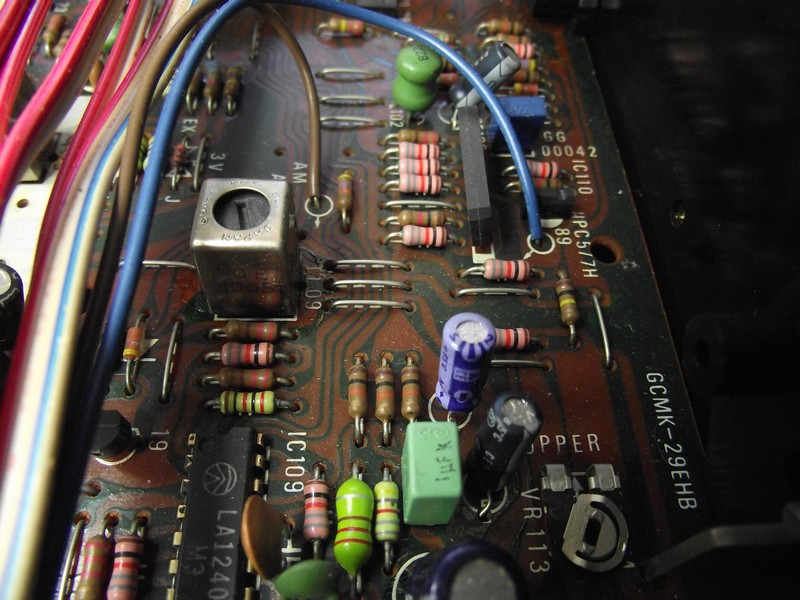

À noter de très jolies couleurs à certaines résistances, je n'avais pas vu ça ailleurs jusqu'à présent :

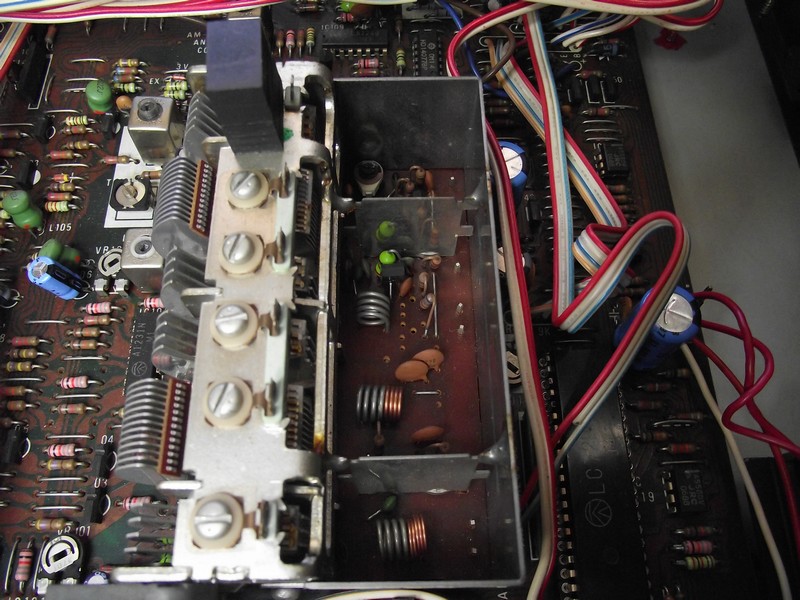

Pour finir ce petit tour de promenade, une vue que j'aime tout particulièrement :

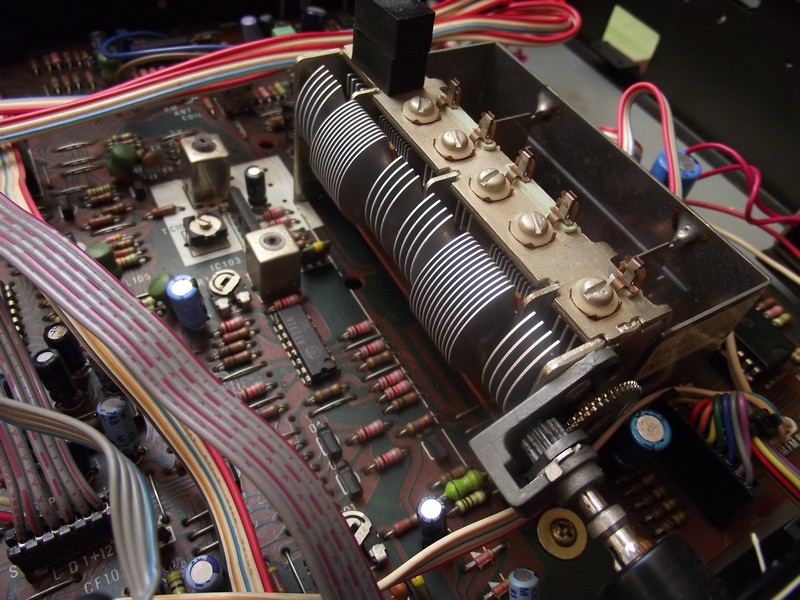

Un magnifique 4 cages, ce qui explique surement, la grande qualité de réception de ces tuners :



Voila voila.

Merci de m'avoir lu jusque la et très bonne fin de journée à tous,

[obomusic]

Effectivement, du sérieux et de la belle construction dans ce tuner !
Merci de nous l'avoir présenté.

Design sobre mais efficace ! j'aime bien

[dylanjumpman]

sympas les photos des entrailles

[phil du 95]

Joli tuner et bien rempli

[pvphil]

merci à tous les 3 ,

Rigolotes les résistances, roses et verts pomme , non ?


Une petite dernière pour finir.


A la lumière de ça, dans mon petit atelier ..

Yamaha ( et JBL) FOR EVER


[Spide]

Merci pour ta présention très complète.

[CHARLES33]

C'est une chouette présentation, préparée et réfléchie , manque plus qu'une dernière photo de la façade complète (oui je sais, sont cons ces modos-indexeurs )

[hoplat]

C'est une chouette présentation, préparée et réfléchie , manque plus qu'une dernière photo de la façade complète (oui je sais, sont cons ces modos-indexeurs )

Et bien c'est dit et par un modo en plus

[pvphil]

à tous les 3 et merci.


Pour Charles,
j'ai rajouté 2 photos en début du post mais suis pas trop doué pour les photos non plus, ça ira comme ça ?

Je ne suis pas d'accord avec ta remarque... Sans modérateur point de forum ordonné et respectueux.
Je ne l'ai jamais fait mais j’imagine combien cela représente de travail au quotidien, pas toujours rigolo à faire et toujours peu, sinon jamais, reconnu... Alors merci

Bonne journée zatous,

[EMT938]

Y a du monde dedans!
