Philips A6X83AT/16

[Etienne59]

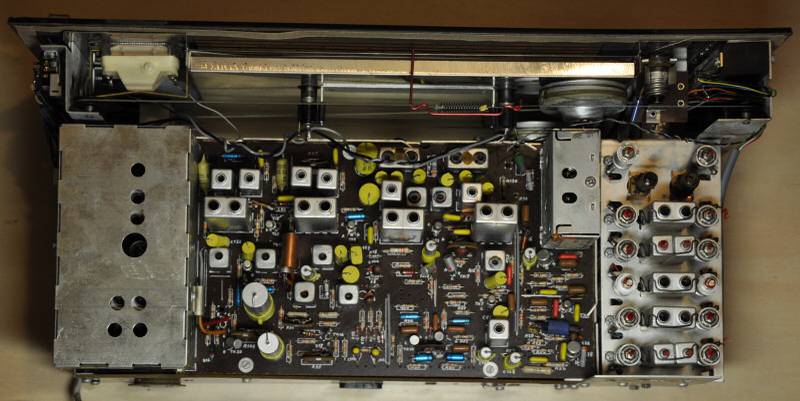

Je suis parti pour chercher trois petits tuners japonais pour les pièces quand j'ai trouvé ce Philips A6X83AT/16 dans une brocante. Je connaissais l'existence de ce modèle sans l'avoir vu de près.

D'après certains sites il est apparu en 1964. Cet exemplaire est de 1965. Il couvre la bande AM de 152kHz à 30MHz avec un trou de 400 à 520kHz. Ce trou se situe dans la moyenne fréquence AM et c'est très difficile pour un récepteur de capter par antenne sur la fréquence de sa moyenne fréquence sans accrochage. Ce n'est pas critique car il n'y a pas grand chose à part quelques balises et quelques communications professionnelles. Rien qui nous intéresse directement.

Il est possible de relier directement la radio filo-diffusée qui se faisait en Suisse et quelques autres pays. C'était une sorte de téléréseau pour la radio. Ce procédé n'est plus utilisée de nos jours surtout depuis la multiplication des radios FM. Pourtant la réception qui se faisait sur la bande des grandes ondes (6 canaux) en mode large bande (12-15kHZ) donnait un son d'excellente qualité. L'indication de cette filodiffusion se trouve entre la ligne GO et OC1 et est marqué HFTR ROGRAMM.

La bande FM va de 87 à 108MHz ce qui était rare pour l'époque parce que cette bande n'allait que jusqu'à 102 ou 104MHz. Le décodeur stéréo pour la FM est intégré dans l'appareil.

Je ne l'ai as encore essayé complètement parce qu'il me faut adapter le connecteur de sortie. Par chance, j'ai ce connecteur à cinq pôle en ligne spécial Philips. Ensuite, j'ai les ampoules du cadran à remplacer et une ampoule indicateur de bande reçue qui est sur la gauche. A voir le vu-mètre, le récepteur a l'air de fonctionner. j'en serais sûr quand j'aurais adapté ce connecteur audio sur un ampli quelconque. Je ne refait pas une soudure avant car ce tuner est dans son jus. Il n'a aucune trace de réparation, TOUT est d'origine! Je n'ai fait que le nettoyer avec un chiffon et un produit pour les vitres.

[phil du 95]

Quel bel appareil!!et stéréo en plus!merci ,également pour toutes les précisions que tu apportes sur les capacités de ce tuner!je me coucherai moins bête ce soir en apprenant la radio" à fil "qu'avait la Suisse!pays de montagne ou la propagation des ondes est difficile,enfin,je crois!
Merci pour cette présentation d'un appareil superbe!

[chris]

:helloman: bien conservé , de plus la fm à 108

[Modératube]

Il est vraiment très beau

Philippe

[Clavette]

Très joli pièce, et en bel état qui plus est.

En effet il est assez bizarre ce connecteur.

[Pougatchoff]

Super CR, merci

J'avais le même (ou un modèle très similaire, voir la photo ci-dessous) et je l'ai donné à mon cousin qui s'en sert sur un McIntosh; il parait que la musicalité de ce tuner est assez extraordinaire. Si ça peut t'aider je lui demanderai comment est réalisé son câblage en sorties cinch.

[Yves]

:helloman: Etienne

Et voici celui à tubes, il date de 1958 ! ! !
Il existe aussi en mono ! ! !

Images perdues ....désolé

[Etienne59]

Le tuner à tubes qui a deux lampes témoins sur la gauche est de 1963 en fait. C'est le A5X93A.
Si je peux en trouver un exemplaire...
http://www.radiomuseum.org/r/philips_a5x93a.html"

Celui de 1958 n'a qu'une lampe témoin et il est mono. Je le possède aussi. C'est le A5X83A.
http://www.radiomuseum.org/r/philips_a5x83a.html"

Le standard FM stéréo qui a été retenu est le système Zenith - General Electric a été validé en 1963. Plusieurs essais ont été fait auparavant avec soit avec deux émetteurs soit une autre fréquence pilote sur le même canal. J'ai un peu de doc là dessus, je ferais une fois un compte rendu sur ces expérimentations stéréo sur la FM.

[phil du 95]

Merci ,Etienne,c'est un truc qui me branche bien:la diffusion de la stéréo par les ondes!

[studer]

:helloman: magnifiques ces tuners j ai un vieux philips a transistors avec l ampli qui va avec il est quelque part en hibernation il faudrait que je regarde les ref ca doit etre un des premiers ensemble que j ai achete sur une broc
