Akai AT-2250L
- Frederic
- Super membre
- Messages : 575
- Enregistré le : lun. 19 déc. 2011 10:39
- Localisation : Bouches-Du-Rhone (13)
- Contact :
Akai AT-2250L

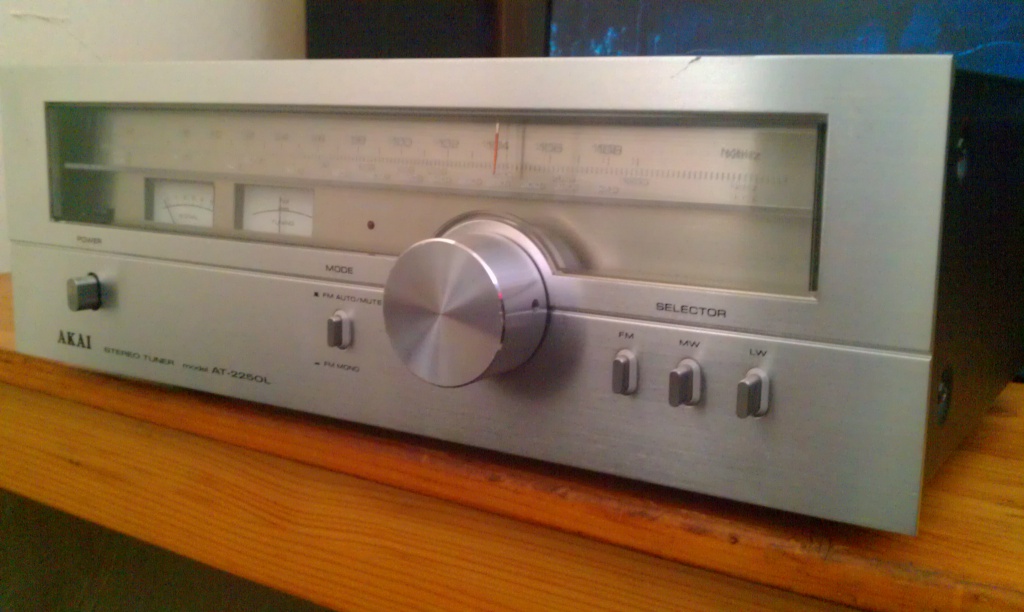

Acquis il y a peu pour accompagner mon 2350, je vous présente ce petit tuner.
Specifications :
FM TUNER SECTION
Frequency Range.....................................87.5 MHz to 108 MHz
Sensitivity (IHF).........................................1.9 micro V
Capture Ratio............................................1.3 dB
Selectivity (IHF)..........................................More than 65 dB
Image Rejection........................................More than 60 dB (98 MHz)
IF Rejection................................................More than 85 dB (98 MHz)
Spurious Rejection...................................More than 85 dB (98 MHz)
AM Suppression........................................60 dB
Signal to Noise Ratio...............................70 dB
Harmonic Distortion
MONO..........................................................Less than 0.1% (100% modulation)
STEREO......................................................Less than 0.2% (100% modulation)
Stereo Separation.....................................More than 42 dB (1 kHz)
Sub Carrier Suppression........................More than 40 dB
Output Voltage...........................................500 mV (100 modulation)
Antenna Input Impedance.......................300 ohms balanced / 75 ohms
.......................unbalanced
AM TUNER SECTION
Frequency Range......................................520 kHz to 1,605 kHz
Sensitivity (IHF)..........................................100 micro V/m (Bar Antenna),
..........................................17 micro V (External Antenna)
Selectivity (IHF)...........................................More than 30 dB
Image Rejection.........................................More than 50 dB (1 MHz)
IF Rejection.................................................More than 40 dB
Signal to Noise Ratio................................More than 55 dB
Output Voltage............................................500 mV (30% modulation)
Antenna........................................................Built-in Ferrite Bar Antenna
MISCELLANEOUS
Semiconductors.........................................Transistors: 6, Diodes: 7, FET: 1,
.........................................ICs: 3
Power Requirement..................................240V, 50Hz
Dimensions(w x d x h)..............................38.5 x 27.5 x 13 cm
Weight..........................................................4kg
Miscellaneous :
Made in.........................................................Japan

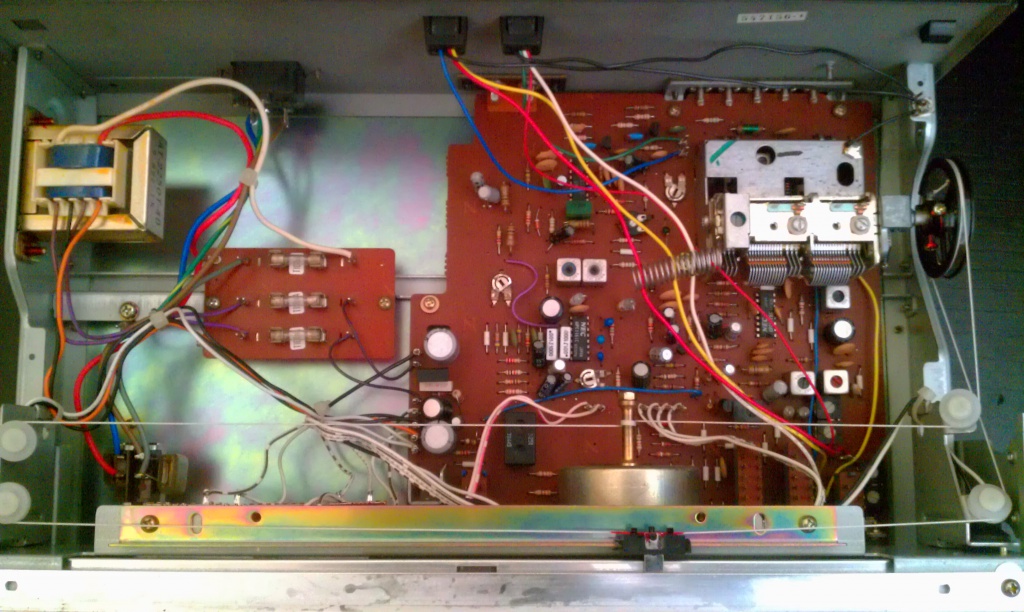

Ce que j'aime sur ces vieux tuner, c'est les bon vieux condensateurs ajustables, ça me rappelle ceux que je montais dans mes boites d'accords RA.
Un guide câble en forme de ressort pour déparasiter l'antenne AM (je pense à ça car le ressort et relié a la masse du condo ajustable), je connaissait pas ce système, comme quoi on en apprend tous les jours ...
Specifications :
FM TUNER SECTION
Frequency Range.....................................87.5 MHz to 108 MHz
Sensitivity (IHF).........................................1.9 micro V
Capture Ratio............................................1.3 dB
Selectivity (IHF)..........................................More than 65 dB
Image Rejection........................................More than 60 dB (98 MHz)
IF Rejection................................................More than 85 dB (98 MHz)
Spurious Rejection...................................More than 85 dB (98 MHz)
AM Suppression........................................60 dB
Signal to Noise Ratio...............................70 dB
Harmonic Distortion
MONO..........................................................Less than 0.1% (100% modulation)
STEREO......................................................Less than 0.2% (100% modulation)
Stereo Separation.....................................More than 42 dB (1 kHz)
Sub Carrier Suppression........................More than 40 dB
Output Voltage...........................................500 mV (100 modulation)
Antenna Input Impedance.......................300 ohms balanced / 75 ohms
.......................unbalanced
AM TUNER SECTION
Frequency Range......................................520 kHz to 1,605 kHz
Sensitivity (IHF)..........................................100 micro V/m (Bar Antenna),
..........................................17 micro V (External Antenna)
Selectivity (IHF)...........................................More than 30 dB
Image Rejection.........................................More than 50 dB (1 MHz)
IF Rejection.................................................More than 40 dB
Signal to Noise Ratio................................More than 55 dB
Output Voltage............................................500 mV (30% modulation)
Antenna........................................................Built-in Ferrite Bar Antenna
MISCELLANEOUS
Semiconductors.........................................Transistors: 6, Diodes: 7, FET: 1,
.........................................ICs: 3
Power Requirement..................................240V, 50Hz
Dimensions(w x d x h)..............................38.5 x 27.5 x 13 cm
Weight..........................................................4kg
Miscellaneous :
Made in.........................................................Japan
Ce que j'aime sur ces vieux tuner, c'est les bon vieux condensateurs ajustables, ça me rappelle ceux que je montais dans mes boites d'accords RA.
Un guide câble en forme de ressort pour déparasiter l'antenne AM (je pense à ça car le ressort et relié a la masse du condo ajustable), je connaissait pas ce système, comme quoi on en apprend tous les jours ...
- Frederic
- Super membre
- Messages : 575
- Enregistré le : lun. 19 déc. 2011 10:39
- Localisation : Bouches-Du-Rhone (13)
- Contact :
Re: AKAI - AT2250L
Sinon que dire de l'ensemble, a part qu'il est très précis, plus sensible que le Pioneer TX-608 L, je suis assez mal situé pour la réception radio, et des stations que je capte qu'en MONO avec le Pioneer arrivent sans problème en STEREO avec celui la, j'avais aussi un ampli tuner 1020-L, il recevait pas la moitié des signaux que celui-ci reçoit, et tout cela avec la même antenne (une antenne de toit extérieure montée sur un mat simple loop).
- phil du 95
- Membre extraterrestre
- Messages : 15173
- Enregistré le : dim. 20 déc. 2009 18:33
- Localisation : Nord est du Val d'Oise,proche de l'Oise et de la Corrèze parfois !
Re: Akai AT 2250L
Un petit 2 cages qui sait faire son travail !!
Etonnant que le Pio 608 soit moins "réceptif",pour en avoir un , c'est un bon tuner ,sensible et efficace...Maintenant ,il a peut être besoin d'être réaligné....??
Etonnant que le Pio 608 soit moins "réceptif",pour en avoir un , c'est un bon tuner ,sensible et efficace...Maintenant ,il a peut être besoin d'être réaligné....??
- chris
- Membre no life
- Messages : 4238
- Enregistré le : dim. 20 déc. 2009 23:39
- Localisation : 59
Re: Akai AT 2250L
Bonjour à vous deux , pour moi un 3 cages , un tuner simple qui représente bien la marque AKAI des années 80 ...
Chris
- phil du 95
- Membre extraterrestre
- Messages : 15173
- Enregistré le : dim. 20 déc. 2009 18:33
- Localisation : Nord est du Val d'Oise,proche de l'Oise et de la Corrèze parfois !
Re: Akai AT 2250L
Tu as raison Christ !
faut que je nettoie mes verres de lunettes!!
faut que je nettoie mes verres de lunettes!!
- Frederic
- Super membre
- Messages : 575
- Enregistré le : lun. 19 déc. 2011 10:39
- Localisation : Bouches-Du-Rhone (13)
- Contact :
Re: Akai AT 2250L
Oui c est un tribandes. Au fait il me manque un des clips qui sert a fixer l antenne AM je croyais en avoir un au fond d un carton mais non, si quelqun avait ce genre truc ça m'arrangerai, merci, ou alors un vieux récepteur HS. De toute façon je fait régulièrement les brocantes j'en trouverai bien un.
J'ai récupéré un Solid State AM-2450, pour 10 €, je voulais me calmer un peu, mais maintenant je vais être obligé de lui trouver un tuner !!!
C'est maman qui va être contente !
J'ai récupéré un Solid State AM-2450, pour 10 €, je voulais me calmer un peu, mais maintenant je vais être obligé de lui trouver un tuner !!!
C'est maman qui va être contente !
- phil du 95
- Membre extraterrestre
- Messages : 15173
- Enregistré le : dim. 20 déc. 2009 18:33
- Localisation : Nord est du Val d'Oise,proche de l'Oise et de la Corrèze parfois !
Re: Akai AT 2250L
Bah oui et le cassette qui va avec ,sans oublier la platine !!!!
- chris
- Membre no life
- Messages : 4238
- Enregistré le : dim. 20 déc. 2009 23:39
- Localisation : 59
Re: Akai AT 2250L
phil du 95 a écrit :Bah oui et le cassette qui va avec ,sans oublier la platine !!!!
Akai à également fabriqués de beaux meubles , c fou
Chris
- zean
- Membre éminent
- Messages : 1268
- Enregistré le : dim. 18 sept. 2011 13:56
- Localisation : Yvelines
Re: Akai AT 2250L
Bonsoir Chris,
il est super propre ton tuner. On a l'impression qu'il est tout neuf. j'en suis tout ébaubi
Par comparaison du receiver que j'ai récupéré samedi, j'y ai carrément trouvé une une toile d'araignée vintage à l'intérieur
il est super propre ton tuner. On a l'impression qu'il est tout neuf. j'en suis tout ébaubi
Par comparaison du receiver que j'ai récupéré samedi, j'y ai carrément trouvé une une toile d'araignée vintage à l'intérieur
Jean... Prononcez Zan
- bondioune
- Membre spécial
- Messages : 62
- Enregistré le : mer. 30 mai 2012 19:48
Re: Akai AT 2250L
Bonsoir,
Je viens de trouver le même en broc cet après midi en version black et je me demandais à quoi sert le petit trou qui est sur la molette de sélection des stations qu'on voit sur la première photo.
Il me semble voir un pas de vis dedans ? Manque t il une pièce ?
Merci.
Je viens de trouver le même en broc cet après midi en version black et je me demandais à quoi sert le petit trou qui est sur la molette de sélection des stations qu'on voit sur la première photo.
Il me semble voir un pas de vis dedans ? Manque t il une pièce ?
Merci.
-
