Toshiba PC-6030

[20tajk7]

Après le quizz voici donc la fameuse bestiole.

Tout d'abord un grand merci à "Taz du 37" pour l'avoir récupérée et surtout hébergée (longtemps) avant de trouver un transporteur soigneux.

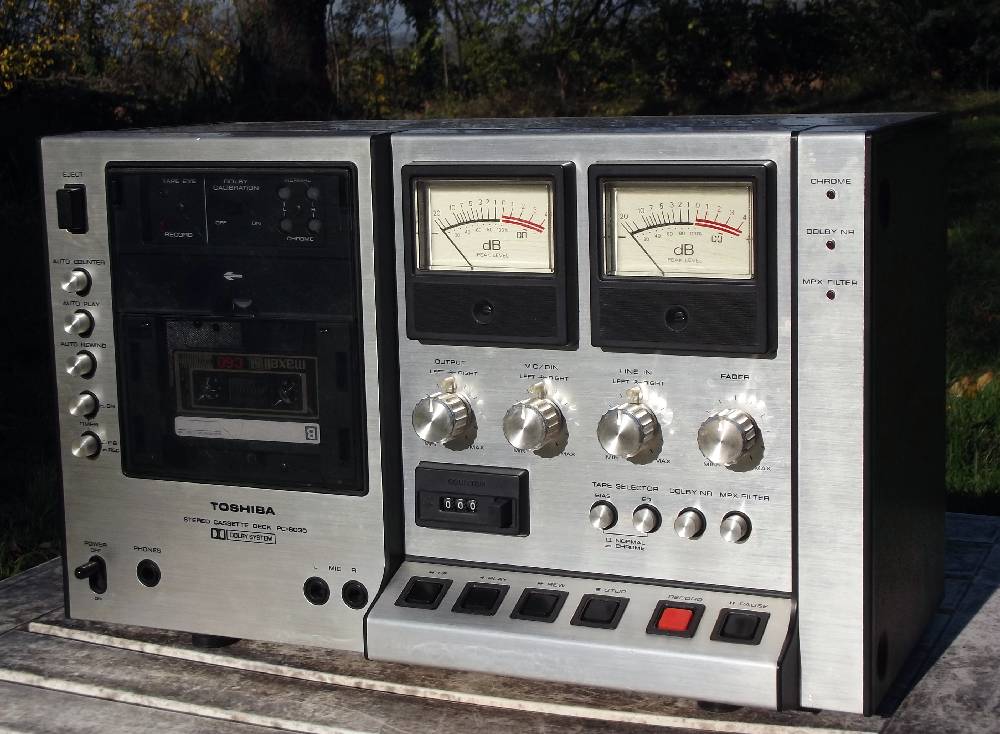

Le Toshiba PC-6030 était le vaisseau amiral de la marque en 1976, son look imposant en faisait le rival direct des Nakamichi 700 et 1000 "Tri tracer" et autres Akai GXC-570D.


On y retrouve donc une très belle mécanique à double cabestan mue par deux moteurs et deux solénoïdes (qui schlonquent ).

Les boutons "Auto Counter" (memory), "Auto Play" et "Auto Rewind" sont typiques des platines basées sur une électronique de commande Toshiba.


Le compteur de bande est relié à la bobine débitrice, c'est lui qui crée la tension arrière (très important pour un double cabestan) mais cette disposition peut provoquer de brèves fluctuations de vitesse au passage des centaines.

De plus le capteur de l'arrêt automatique est aussi relié à la bobine débitrice, donc risque de salade en cas de défaillance de la bobine réceptrice !

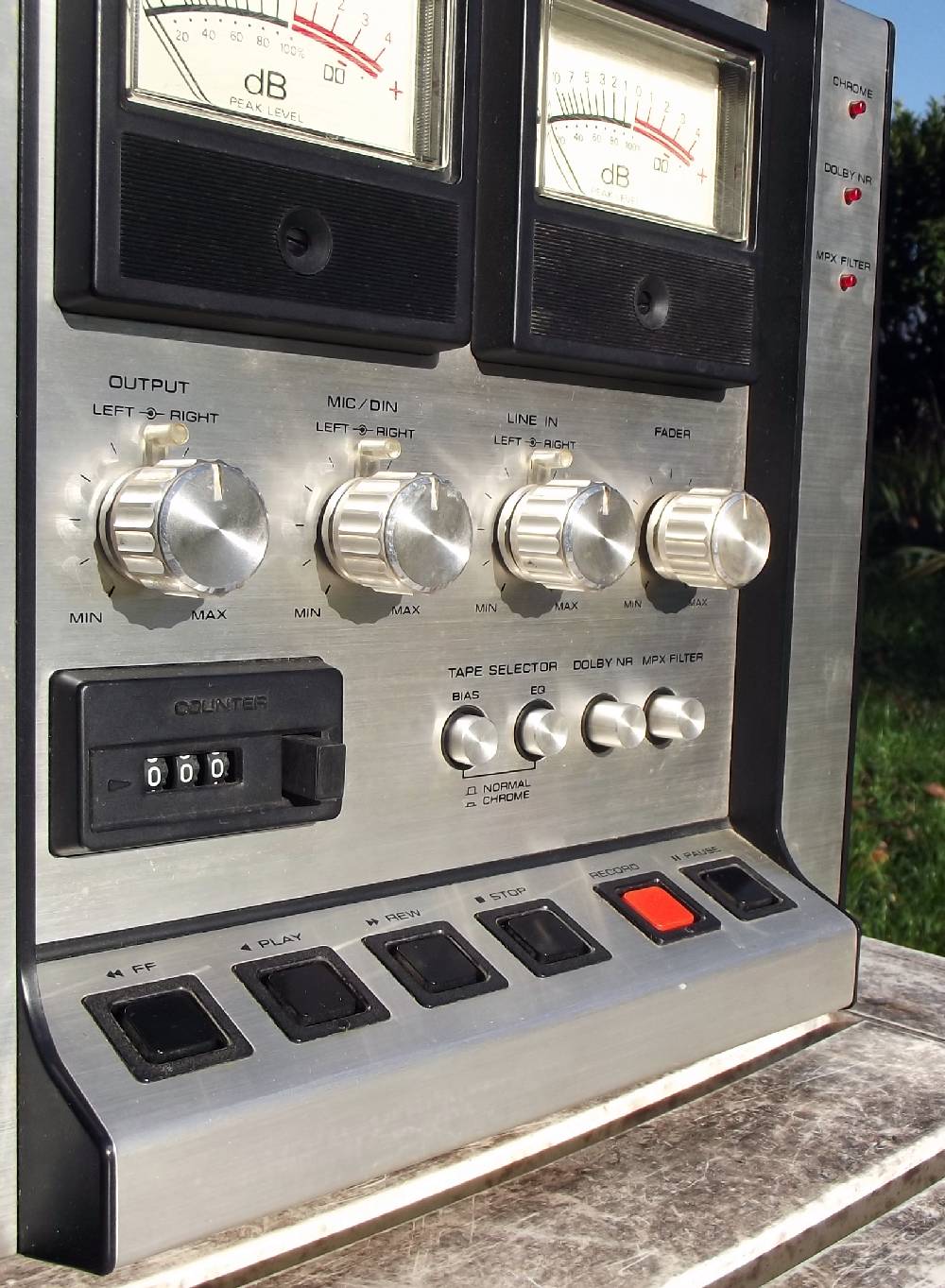

Le niveau de sortie est réglable individuellement sur les deux voies, ce n'est pas très utile mais c'est assez peu commun.

Les entrées "Mic/DIN" et "Line In" sont aussi réglables individuellement sur chaque voies et il est en plus possible de mixer facilement grâce au potentiomètre "Fader" qui règle le niveau d'enregistrement global.


La cassette se mets à l'envers, au début on à souvent tendance à se tromper de sens !
Cette disposition empêche les têtes de prendre la poussière mais rends le chemin de bande particulièrement difficile à nettoyer.

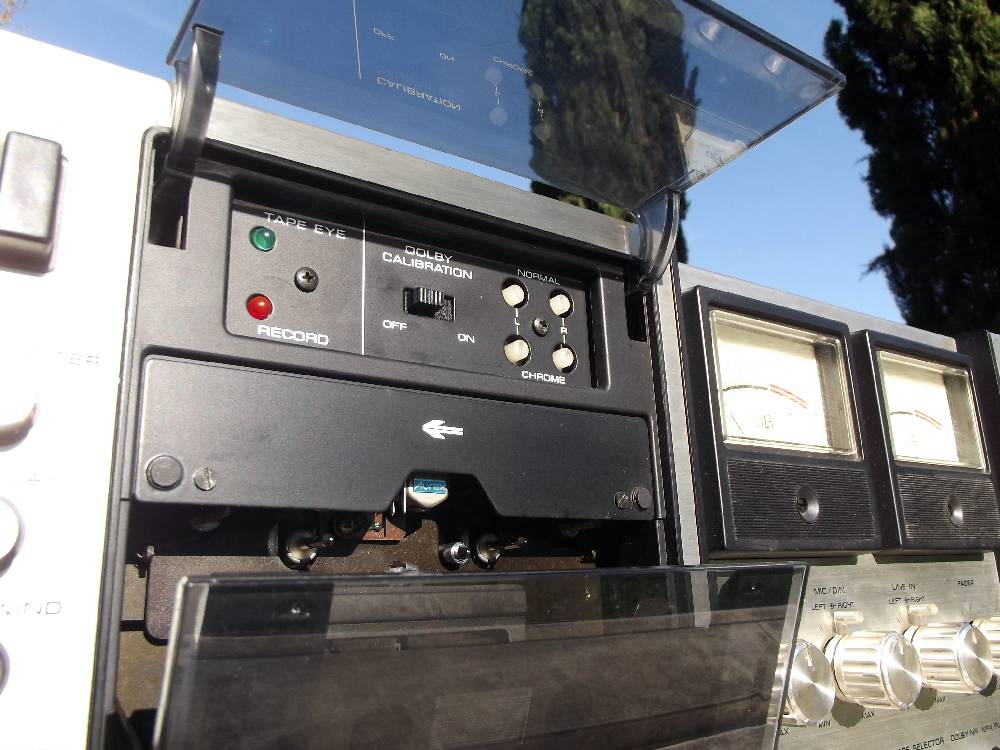

Comme ses imposantes rivales elle dispose d'un réglage de calibration du Dolby avec générateur intégré (440Hz).
Seul bémol, il n'y a que 2 têtes, donc pas de monitoring, il faut faire plusieurs essais et rembobiner à chaque fois
Mais les réglages sont séparés pour les bandes normales et chrome ce qui évite d'avoir à recalibrer dès qu'on change de type de bande.



à suivre les photos de l'intérieur et la restauration de la mécanique

[gregory1249]

super comm
merci de nous faire découvrir un deck assez rare je trouve
pas de selection métal.
je pense que le akai gxc-510 se rapproche plus que le 570
http://www.vintagecassette.com/akai/gxc-510d

[crashgarrett]

ouaip c'est du beau bestiaux , bien costaud , du genre qu'il vaut mieux allé chercher, plutôt que ce faire envoyé , c'est un coup qu'elle passe à travers le carton , le seul truc c'est que cela prend presque plus de place qu'un R2R ...

[20tajk7]

Suite:

Bien sur la platine ne fonctionnait pas à son arrivée car les courroies s'étaient transformées en chewing gum.

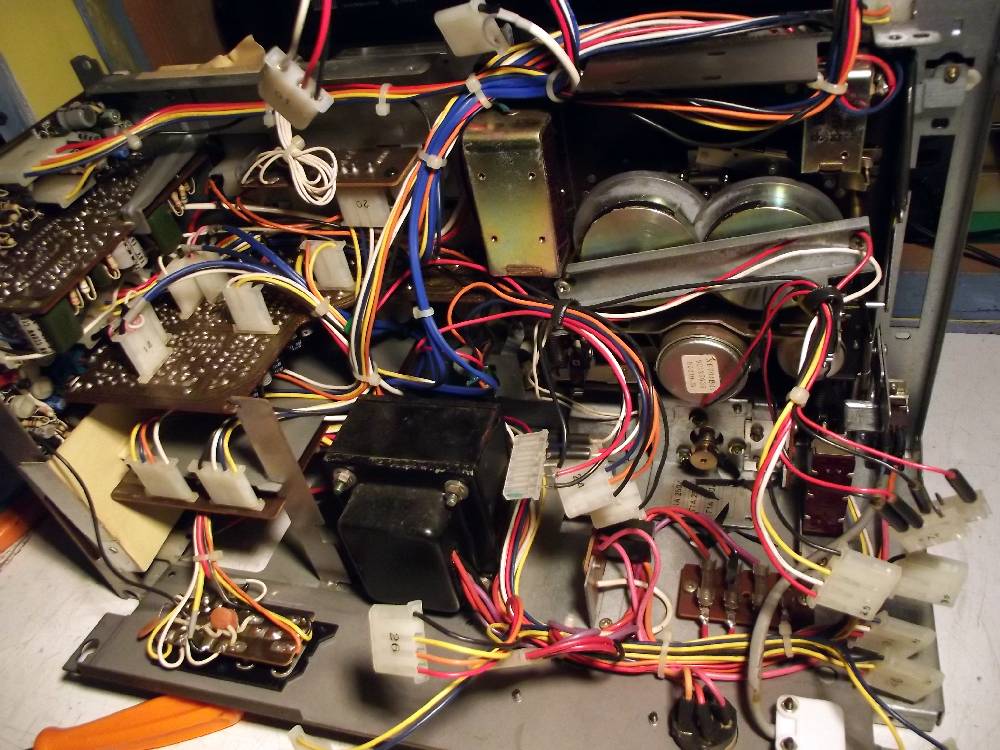

Après démontage du coffret on peut admirer une construction très soignée et très pro, cartes enfichables (à double face pour la plupart), tout est monté sur connecteurs (sauf la tête de lecture).


Le mécanisme est tellement énorme qu'il n'y a pas besoin de le sortir pour le remettre en état !
La face avant (en plastique !) se démonte assez facilement une fois qu'on à trouvé où sont cachées les vis.


Première surprise en démontant la carte logique, je m'attendais à y trouver un circuit intégré TC9121P (utilisé sur la plupart des Toshiba), à la place il y a 18 circuits intégrés TTL:



Une fois la carte logique démontée on passe à la carte d'alimentation et d'oscillateur de bias:


On remarque à gauche les 4 condensateurs variables pour le réglage du bias.


Le mécanisme est maintenant facilement accessible pour retirer ses vilaines traces de courroies fondues:


Avant d'attaquer la restauration de la mécanique un petit détail de la partie audio:


C'est la partie la plus complexe, les cartes des potentiomètres et inters sont assez difficiles à sortir (vissées de l'intérieur en plus)

Le Dolby avec des condensateurs à faible tolérances (1 à 2%) sur les circuits du filtre variable et du filtre MPX:


[hdrobien]

Superbe machine, très atypique.

J'adore !

[taz du 37]

ah, la v'la la bestiole! tu t'y retrouve quand faut tout remonter bon, tu est satisfait de la machine, c'est une bonne chose

ouaip c'est du beau bestiaux , bien costaud , du genre qu'il vaut mieux allé chercher, plutôt que ce faire envoyé , c'est un coup qu'elle passe à travers le carton

je l'avait solidement emballé l'bestiaux y'avait peu de risques.....mais sait-on jamais......

[zean]

(re) bonsoir Léo,

je découvre avec retard cette présentation. Cette platine est magnifique , d'ailleurs comme toutes ses cousines verticales malheureusement assez rares dans nos contrées.
