Dual TG29

[capricorne]








[capricorne]









[capricorne]

Bonjour ,

Dual accoucha d'un beau bébé de prés de 7 kgs .

La fiche de caractéristiques :

Document numérisé1-2.jpg (211.71 Kio) Vu 5171 fois

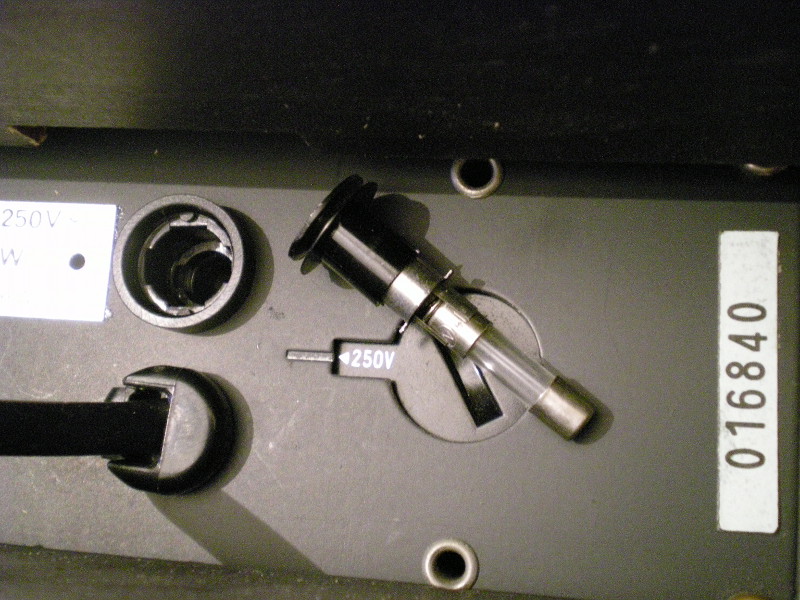

Vous pouvez remarquer que la tension secteur est ajustable de 110 à 250v .
Cela permetra de l'utiliser encore de nombreuses années .



Traditionnel selecteur de bandes .

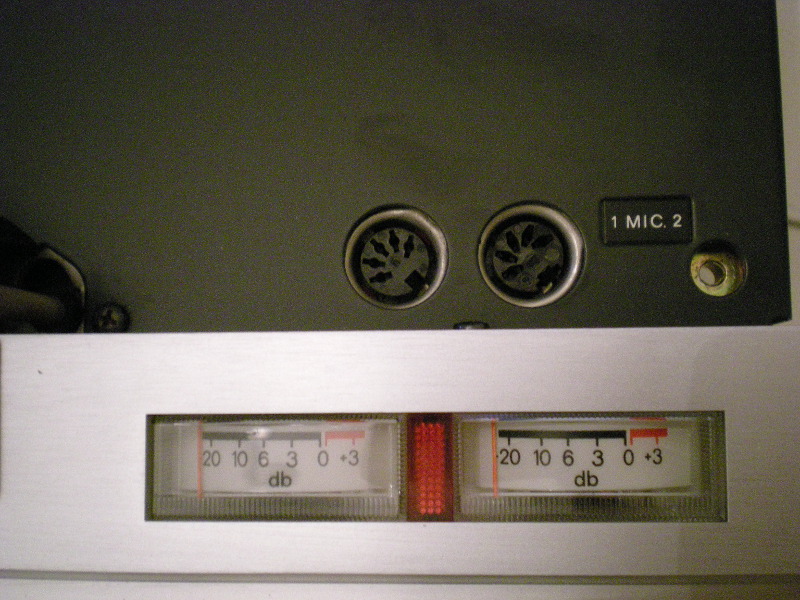

Les prises casque et micro .



Lors de la première utilisation , j'ai cru à un problème .
Un seul des vu-mètre fonctionnait .
C'est normal , j'enregistrait en mono et dans ce cas un vu-mètre fonctionne .

Le premier bouton rotatif à droite du selecteur de source , sert à choisir le type d'enregistrement :
Mono sur piste 1ou4
Mono sur piste 2ou3
Stéréo 1+4 ou 2+3
Enregistrement multiplay sur 1 ou 4
Enregistrement multiplay sur 2 ou 3
Ouf ...

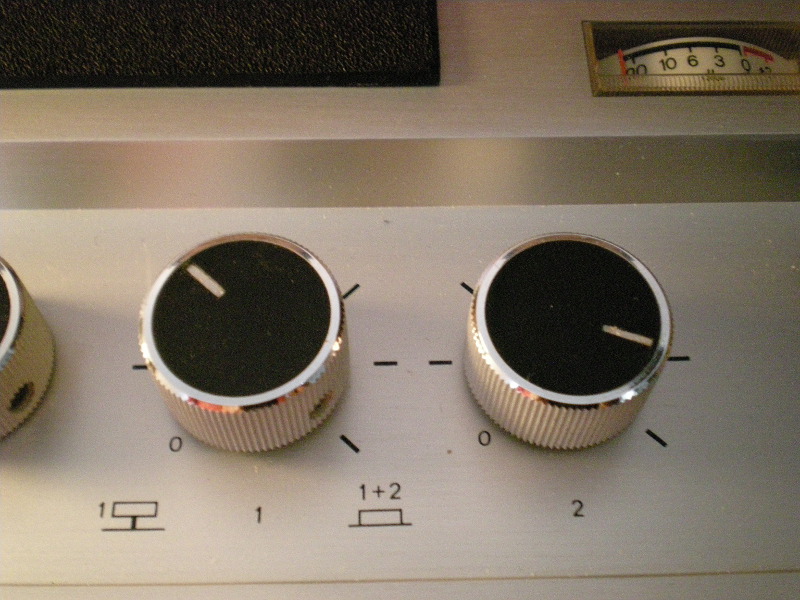

Le réglages de l'enregistrement peut-ètre déverouillé en tirant le bouton G , ce qui permet d'ajusté differemment les voies D et G .
En repoussant le bouton G , les deux boutons tournent en même temps .Que de raffinements ...



Vous cassez une bande , ah zut ..............
Pas d'inquiétude , vous retire le cache inférieur des têtes , vous le retourner et joie et bonheur .
Vous avez un guide de coupe et de collage .


[zean]

Bonjour Jean-Philippe,

merci pour toutes ces photos car c'est (vraiment) un bel appareil.

Petit HS : il y en a un (dans un ensemble DUAL) qui traîne sur lbc depuis le 23/01.

Cordialement.

[Pascal70]

Bonjour Jean-Philippe,

merci pour toutes ces photos car c'est (vraiment) un bel appareil.

Petit HS : il y en a un (dans un ensemble DUAL) qui traîne sur lbc depuis le 23/01.

Cordialement.

Belle présentation et très belles photos !
Ce n'est pas le même que celui de l'ami Serge en vente sur LBC avec un ensemble comme le dit zean ?

[Fotocopy]

Bonjour,

Bel appareil en effet.

Est-ce qu'il s'agit d'un magnétophone à 1 seul moteur qui entraine directement le cabestan, et les 2 bobines sont entrainées avec un système de courroies et embrayage ?

Serait-il possible de voir une photo du bloc de têtes (avec le cache retiré) ?

[capricorne]

Bonjour Jean-Philippe,

merci pour toutes ces photos car c'est (vraiment) un bel appareil.

Petit HS : il y en a un (dans un ensemble DUAL) qui traîne sur lbc depuis le 23/01.

Cordialement.

Belle présentation et très belles photos !
Ce n'est pas le même que celui de l'ami Serge en vente sur LBC avec un ensemble comme le dit zean ?

C'est le même , bravo .

C'est d'ailleurs Serge qui me l'a fourni .

[capricorne]

Bonjour,

Bel appareil en effet.

Est-ce qu'il s'agit d'un magnétophone à 1 seul moteur qui entraine directement le cabestan, et les 2 bobines sont entrainées avec un système de courroies et embrayage ?

Serait-il possible de voir une photo du bloc de têtes (avec le cache retiré) ?

Il n'y a qu'un moteur .
Je redémonte ( ) et je fais des clichés .

[Fotocopy]

Bonsoir Capricorne,

Inutile de ré-ouvrir le magnétophone, je demandais juste une photo des têtes de lecture, enregistrement et effacement.

[capricorne]

Ah non , je viens de démonter .

C'est vrai , j'aurais du prendre des photos la première fois . C'est fort intéressant .
