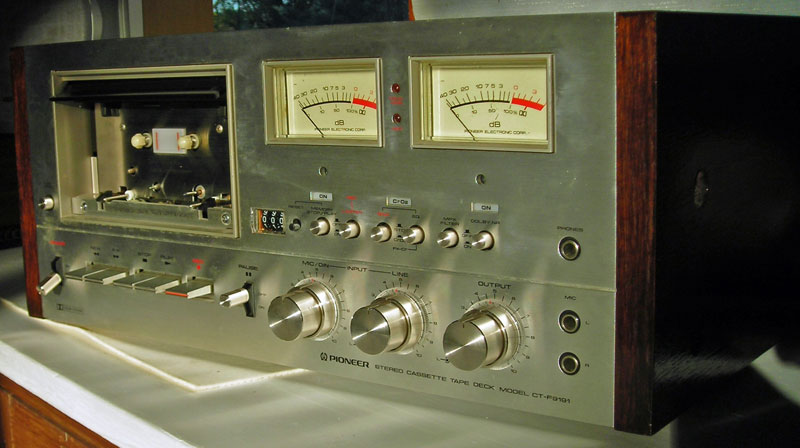

Salut, tout est dit dans le titre, voila le Pioneer CT-F9191:


http://www.audiovintage.fr/?p=12
Cette platine k7 est passée entre plusieurs mains: d'abord Kikook (superbe boulot, on dirait qu'il est neuf ), puis Sounion (réparation du système de retour/avance rapide ), ensuite il me l'a confié pour terminer la restauration.


Fonction mémoire, limiteur pour éviter de saturer la bande lors d'un enregistrement, compatible avec les k7 CrO2 et FeCr, filtre MPX pour enregistrer les émissions de radio FM en stéréo, Dolby B, possibilité de mixage de l'entrée ligne et l'entrée DIN ou Micro, réglage du niveau de sortie.
Les circuits Dolby de cette platine sont réalisées avec des composants discrets (pas de circuit intégré) et la lecture de k7 enregistrées en Dolby est de très bonne qualité, sans perte d'aigus

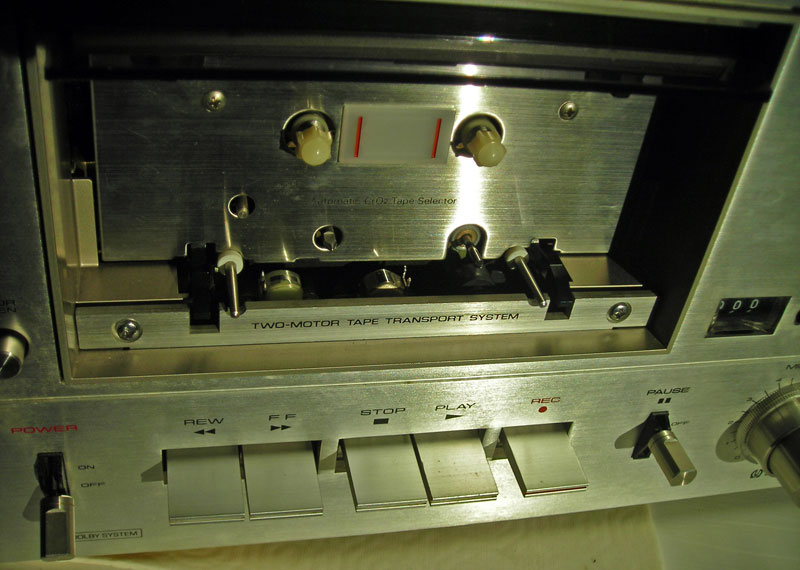

Au début, je pensais que c'était un double cabestan, mais en fait les 2 grandes tiges servent à faire tenir la k7, il n'y a qu'un seul cabestan à droite de la tête d'enregistrement/lecture.

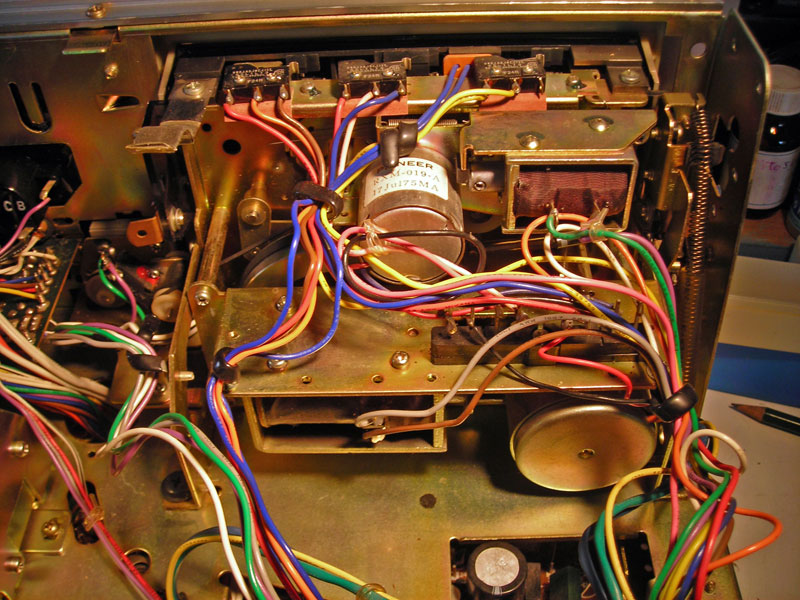

La mécanique est énorme, construite comme char d'assaut !
Elle comporte 2 moteurs: Un pour le cabestan et l'entrainement de la bobine de droite en lecture (en bas à droite) et un pour le retour et l'avance rapide (au milieu).

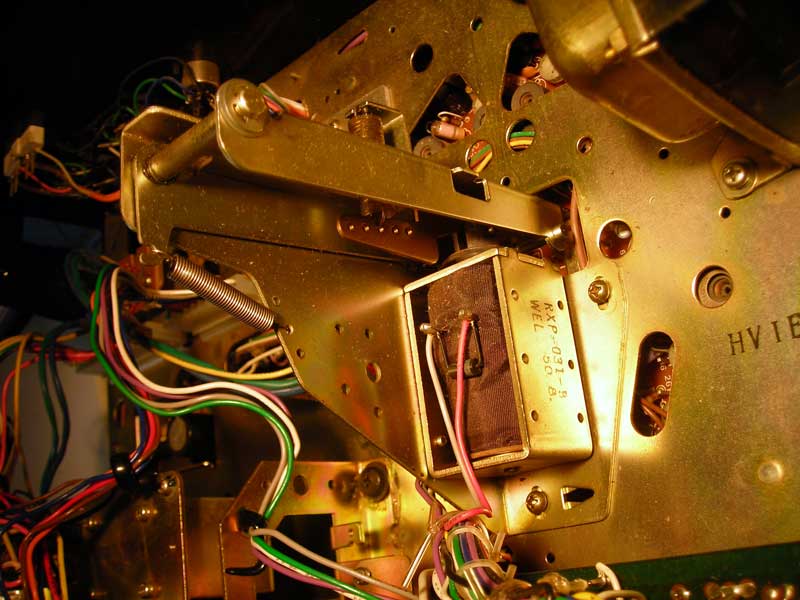

2 solénoides: Un pour positionner le bloc des têtes et le galet presseur en lecture (en bas à gauche) et un pour débloquer le système de freinage des bobines en retour et avance rapide (en haut à droite).


Ainsi que 2 autres solénoides en dehors du mécanisme: Un énorme pour enclencher les switchs de l'enregistement et un petit qu'on ne voit pas pour débloquer les touches du clavier quand l'arrêt automatique s'est déclenchée.


Ces vu-mètres sont vraiment superbes



Réparation:
La panne était assez tordue, la lecture s'arrêtait et redémarrait aléatoirement en milieu de bande, j'ai d'abord pensé à un problème du système d'arrêt automatique.
En regardant attentivement, j'ai remarqué que le compteur se bloquait quelquefois au passage des centaines, après lubrification et replacement d'une courroie qui était trop tendue, le passage des centaines se faisait correctement...

Mais il y avait toujours quelques coupures intermittentes de la lecture, J'ai donc pensé à une chute de tension due à un condensateur défectueux.
En vérifiant les cartes de commande et d'alimentation, j'ai remarqué que certains condos avait gonflés, je l'ai es remplacés ainsi que ceux qui avait l'air douteux et il n'y a plus de de coupures intermittentes, mais la fonction "memory" me fonctionne pas (je pense que c'est un faux contact ou un condo hs que je n'ai pas remplacé car il me manque certaines valeurs)...


Ce magnéto fonctionne très bien mis à part le petit problème évoqué ci dessus qui je l'espère sera bientôt réparé.
J'adore réparer ce genre de "monster cassette deck" !

[phil du 95]

Bravo à toi! :respect:

c'est bien pénible ,pour rester poli ,de mettre ses doigts dans ces mécaniques bien remplies!!

[Modératube]

Belle bête,

[20tajk7]

[Sounion]

Faut le voir pour le croire ce monster de 14 kg ou presque.
Il doit avoir une super tête juste à côté d'un SX-1980

[Klemp]

Jolie ténacité 20tajk7, ça sent vraiment la passion dans tes sujets ...

[20tajk7]

Jolie ténacité 20tajk7, ça sent vraiment la passion dans tes sujets ...

Jean.

[Kikook]

Je suis vraiment heureux de le revoir celui la !

[20tajk7]

Le CT-F9191 est réparé, il y avait juste un faux contact au niveau du capteur sur le compteur de bande.
Il est retourné samedi chez Sounion qui m'a confié d'autres "monster cassette decks" Pioneer:
un CT-F1000 plein de faux contacts et dont le retour et l'avance rapide ne fonctionne pas et un CT-A7X qui à un problème d'effacement

[Riccardo]

Magnifique!
Du bon SOLID STATE

20tajK7 c'est occupé de ma HARMAN/KARDON, il a des doigts de fée... C'est un expert!!!
