Nakamichi 480

[20tajk7]

Salut, voila une petite présentation du Nakamichi 480:


Il souffrait de multiples pannes:
-Sélecteur de tension 110/220v défoncé (bravo la poste! )
-Galets presseurs bloqués (une maladie sur cette série).
-Moteur came qui tourne en permanence.

Pour le sélecteur de tension, j'ai résolu définitivement le problème en coupant les fils et en les reliant à un domino (le fusible à pété au 1er essai car j'ai branché les primaires du transfo à l'envers)

Attention, c'est du 220V.


Ensuite déblocage des galets presseurs, il faut faire très attention à ne pas les dérégler, celui de gauche était particulièrement difficile à enlever car la graisse s'est carrément transformé en colle

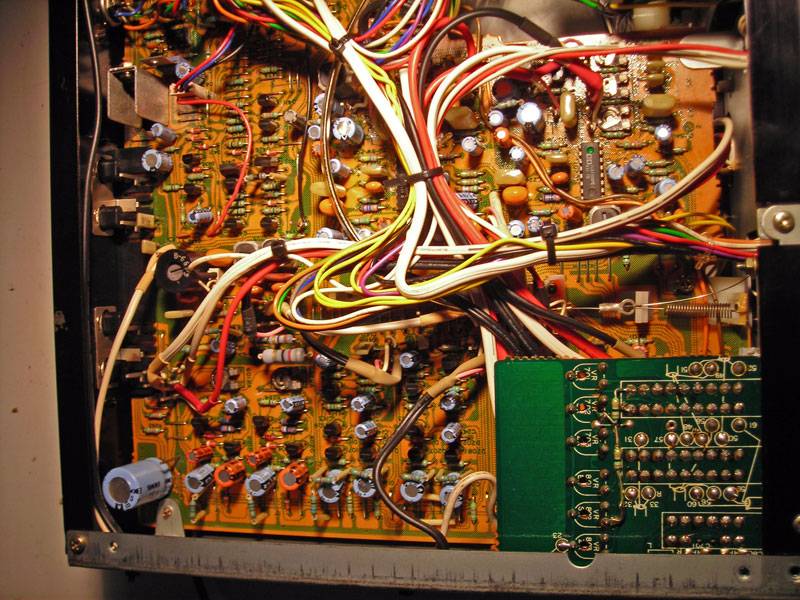

Puis recherche du ou des composants coupable de l'alimentation permanente du moteur de came, en fait, le moteur ne s'arrêtait que quand la came était en position lecture, quel que soit la touche enfoncée sur le clavier, après plusieurs heures de tests, je découvre que le transistor qui est commandé par la touche play est en court- circuit ainsi que le transistor de l'arrêt automatique, je remplace ceux-ci par des modèles équivalents ou plus puissants.


En voulant faire un essai d'enregistrement, au lieu d'appuyer sur "REC" et "PLAY", j'ai appuyé sur "REW" et "FFWD" et 2 transistors de commande du moteur de bobine ont cramés! (je n'avais pas encore remonté la face avant), je les ai remplacé eux aussi par des modèles plus solides.

Superbe mécanique, beaucoup plus fiable que les modèles récents...

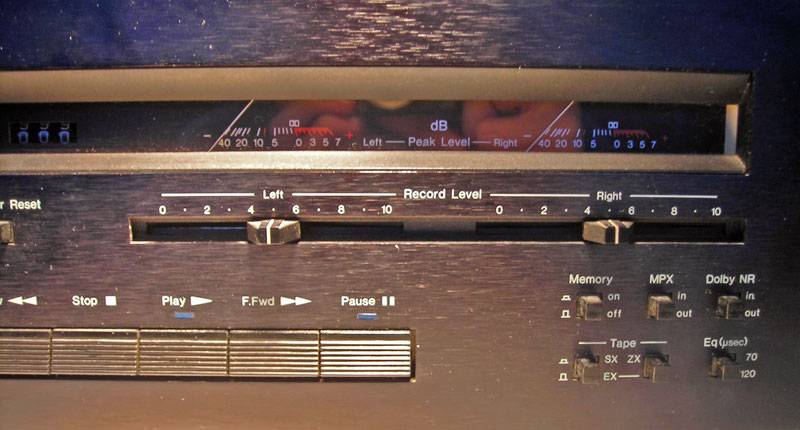

Bien que cette platine n'ai que 2 têtes, l'écoute est très dynamique et bien détaillée, seul les potards séparés pour le niveau d'enregistrement ne sont pas très pratiques.

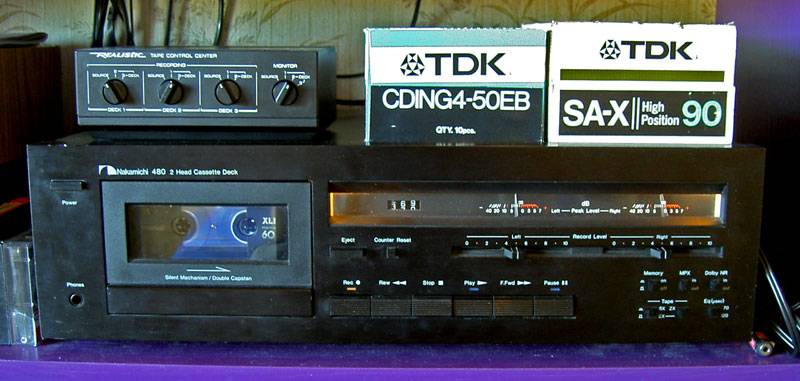

Le 480 est relié (le Sony 750ES et le Philips 950 aussi) à un très pratique Realistic "tape control center" (merci à Sounion) me permettant ainsi d'écouter une k7 tout en faisant une copie


[phil du 95]

:helloman:
Bon courage pour la suite...!!
mais on te fait confiance! tu vas bien finir par le remettre en bon ordre!

[20tajk7]

Merci,
Et bien sur, la loi de Murphy s'est appliqué : c'est retombé en panne juste après avoir posté le sujet !
faux contact à gauche en enregistrement, ça à super bien fonctionné sur l'établi relié à l'oscilloscope et avec le KF à portée de main !

[phil du 95]

On n'y a tous droit à ces foutues pannes quand tout est remonté....

Bah,on repart!!Courage!

[20tajk7]

J'ai refait des essais à froid quelque soit le type de bande et qu'il y est le Dolby ou non, ça fonctionne très bien, j'ai donc pensé à un problème au niveau d'un condensateur ou d'un transistor qui ne se manifestait qu'a chaud...
mais je n'ai eu aucun problème d'enregistrement, même après 5 heures de fonctionnement !

Entre temps, la vitesse de défilement s'était déréglé problème assez vite résolu après avoir écouté 5 ou 6 fois la même chanson sur le Sony TC-K750ES puis ensuite sur le Nakamichi 480.

Pour le faux contact, j'ai donc pensé que le problème venait plutôt du Realistic "Tape control center" ou d'un câble...
Et j'ai reconnu un câble que j'avais réparé il y a quelque temps car il y avait un faux contact du coté gauche, du coup j'ai carrément remplacé les 2 câbles et j'ai pu faire un très bon enregistrement

Le Dolby est vraiment d'excellente qualité sur cette platine, c'est un des rare qui ne bouffe pas trop les aigus mais qui réduit très bien le souffle

[phil du 95]

C'est bien reparti ,l'essentiel!!
(le mien ,un BX 2 bien simple ,et de base, manifeste un ennui de rembobinage....encore du boulot!!! et pas trop de temps en ce moment..)

[20tajk7]

C'est bien reparti ,l'essentiel!!
(le mien ,un BX 2 bien simple ,et de base, manifeste un ennui de rembobinage....encore du boulot!!! et pas trop de temps en ce moment..)

C'est la panne classique, l'idler patine et ne peut plus entrainer la bobine, il suffit le plus souvent de le passer au régénérateur de caoutchouc ou de le poncer doucement avec du papier de verre 1000

[phil du 95]

Merci du conseil! :respect: :respect:
Je ferai ,et s'il déconne ,tu seras sollicité!! mais pas trop le temps actuellement..un boulot d'hiver!!

[risec]

Salut Phil, quand l'hiver sera là, et que tu t'attaqueras à ton "idler tire", tu peux aussi penser à le remplacer, c'est une opération un peu délicate mais très faisable, il existe de nombreux tutoriels,par exemple:
http://www.eslabs.com/idler.htm"

[phil du 95]

Pas de problème les gars ,si je galère ..
vous serez sollicités!:! et merci à vous!
