Connoisseur BD 101

[C@rTmAnnn]

Bonjour à tous,

voici une tiote nouvelle récupérée ce dimanche via un ami
cette dernière est peu connue, et peu d'informations circulent sur le net
une conception minimaliste, se réduisant au strict minimum, mais qui en fait permet d'avoir une platoche sympa et facile à mettre en oeuvre même pour un nain comme moi
en gros un très bon moteur asynchrone une ptite courroie et une fourchette pour le réglage de vitesse 33/45t

Ecouter hier après midi avec qqs gus réunis pour une rencontre hifi
avec une paire de 3A Arioso et une paire de PhaseLinéar dont je n'ai plus la rèf sur un pti ampli tuner Kenwood KR2090L

bien que ce soit simpliste, c'est musical, ça tourne rond, c'est équilibré même si la cellule Pioneer montée dessus soit encore un peu "verte" faute au rodage non effectué sur celle-ci, ce qui nous donne à l'écoute un légère dureté dans le haut du spectre qui devrait disparaitre après quelques heures d'écoutes (sinon changement de cellule ...)

Seuls défaut de la belle:
pas de retour automatique du bras
un lève bras un tantinet violent pour redescendre le bras, faut y aller mollo ou s'en passer (je pense choisir la deuxième option)

Ne me demander pas trop de choses techniques, j'y "connoissois" pas grand chose

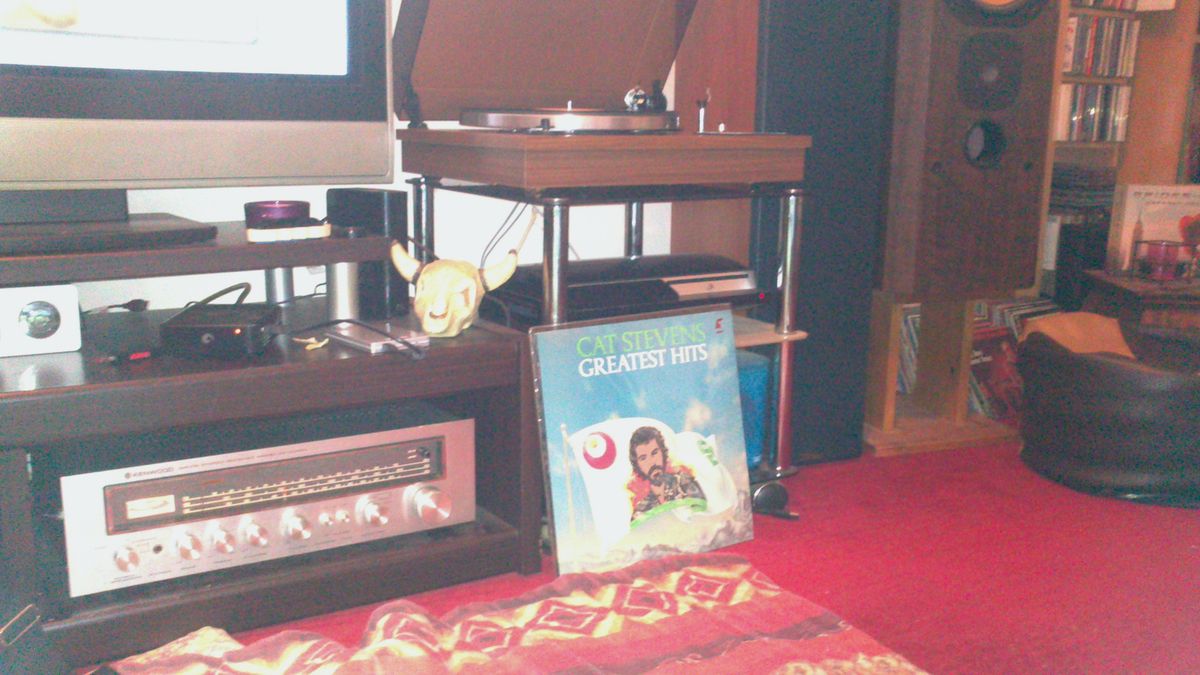

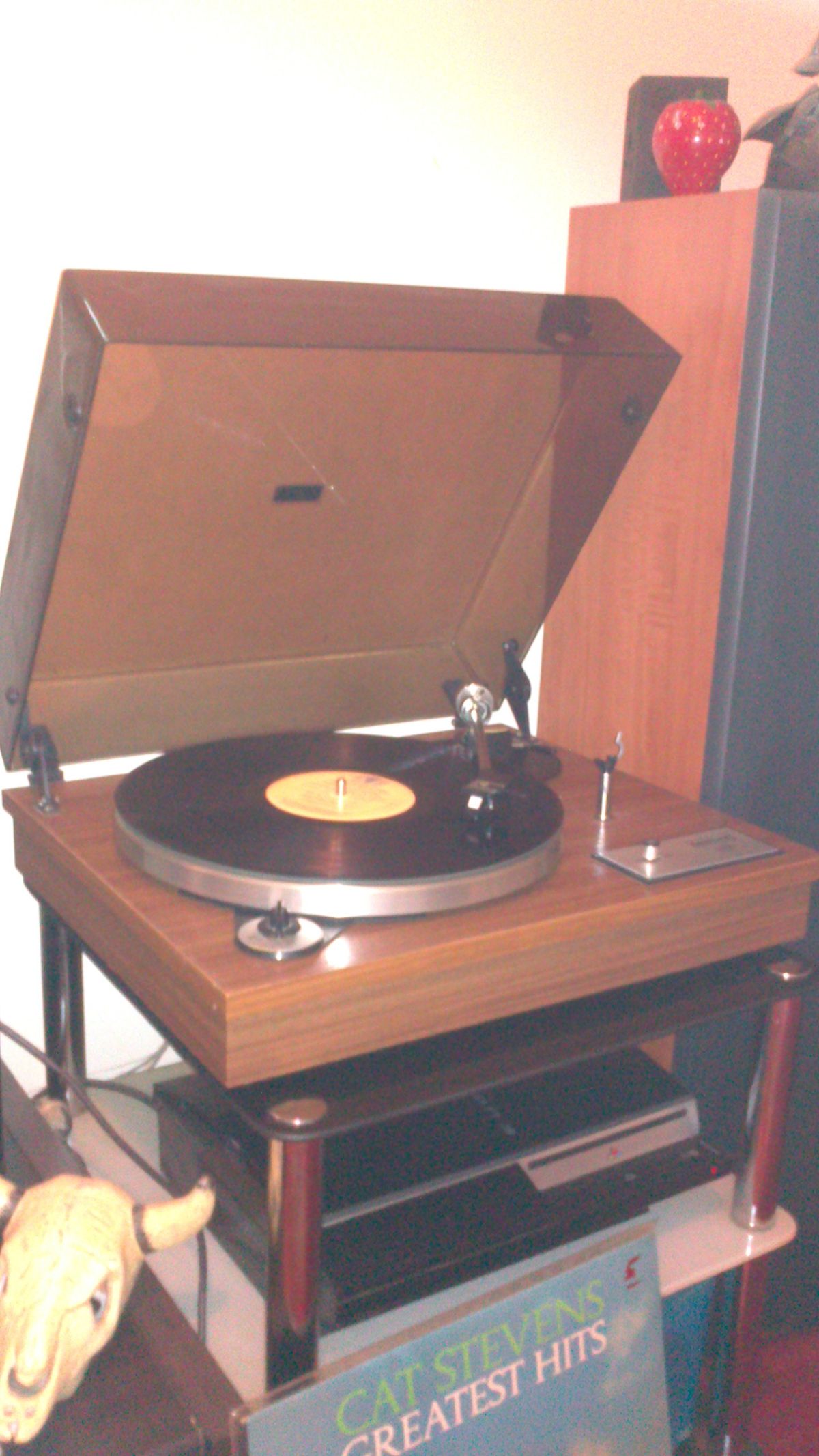

Bon vous voulez peut être savoir à quoi elle ressemble donc quelques photos dans son environnement actuel (sorry pour les tofs c'est un smartphone)





[damien]

Dommage qu'il y aie un peu de brouillard chez toi..
Merci pour la présentation.
Une petite photo des dessous sans le plateau?

[Clavette]

J'ai corrigé le titre, c'est une Connoisseur BD101 et non DB101.

Comme Damien, quelques photos un peu plus propres et un peu de détails des dessous seraient les bienvenus

Je ne vois pas de système d'antiskating sur le bras, peut être une photo en plus gros plan?

[Clavette]

Edit, il semble effectivement y avoir un système d'antiskating.

Le bras semble etre un SAU2, identique a celui monté sur les Connoisseur BD2



[C@rTmAnnn]

Yep, Re-Bonsoir,

Bon ok pour des tofs moins floues, et désolé pour le brouillard
par contre pour voir sous la jupe de la demoiselle, faudra attendre un peu

j'essayerais sous peu, si j'ai le temps

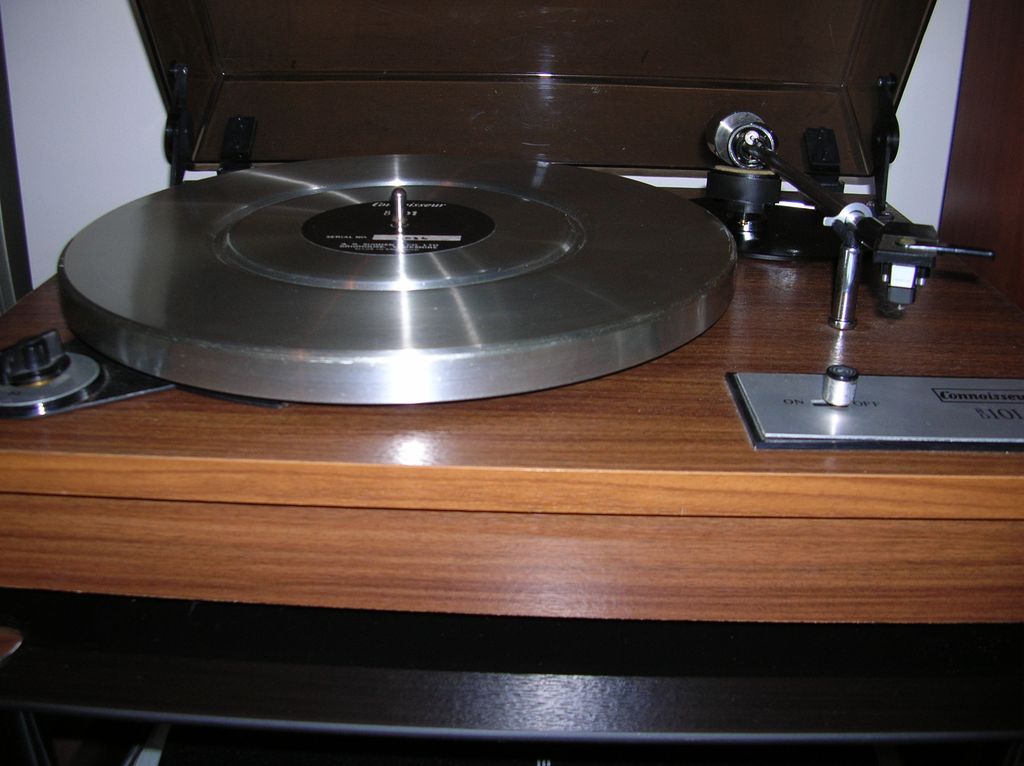

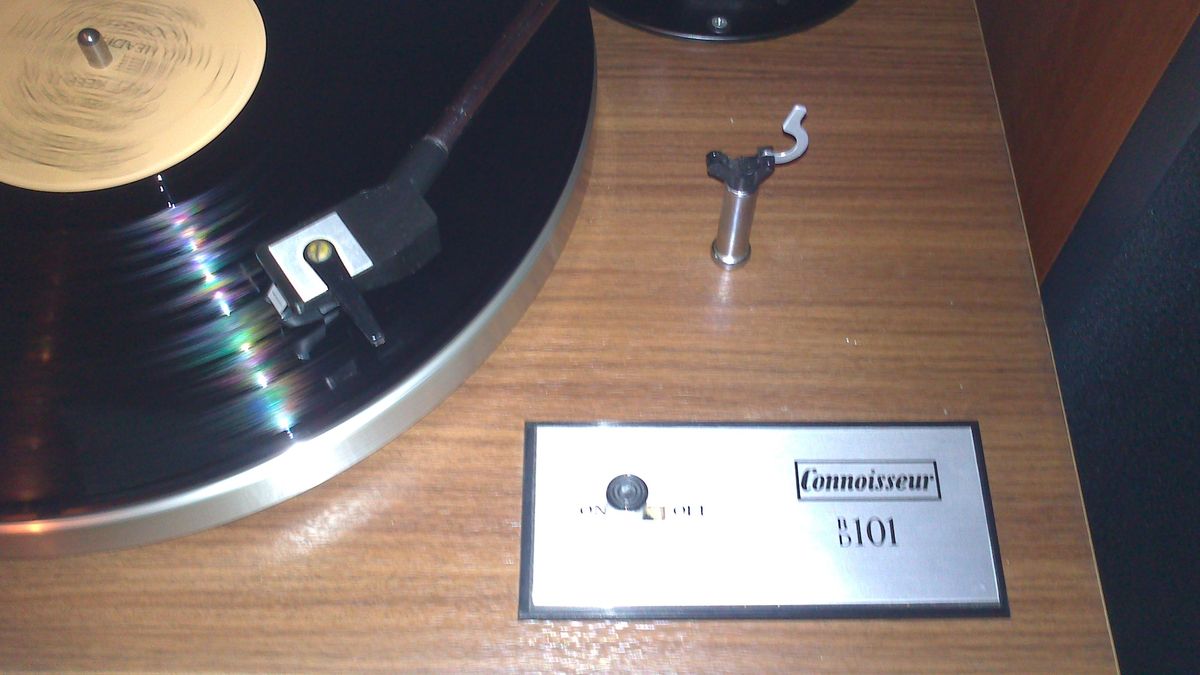

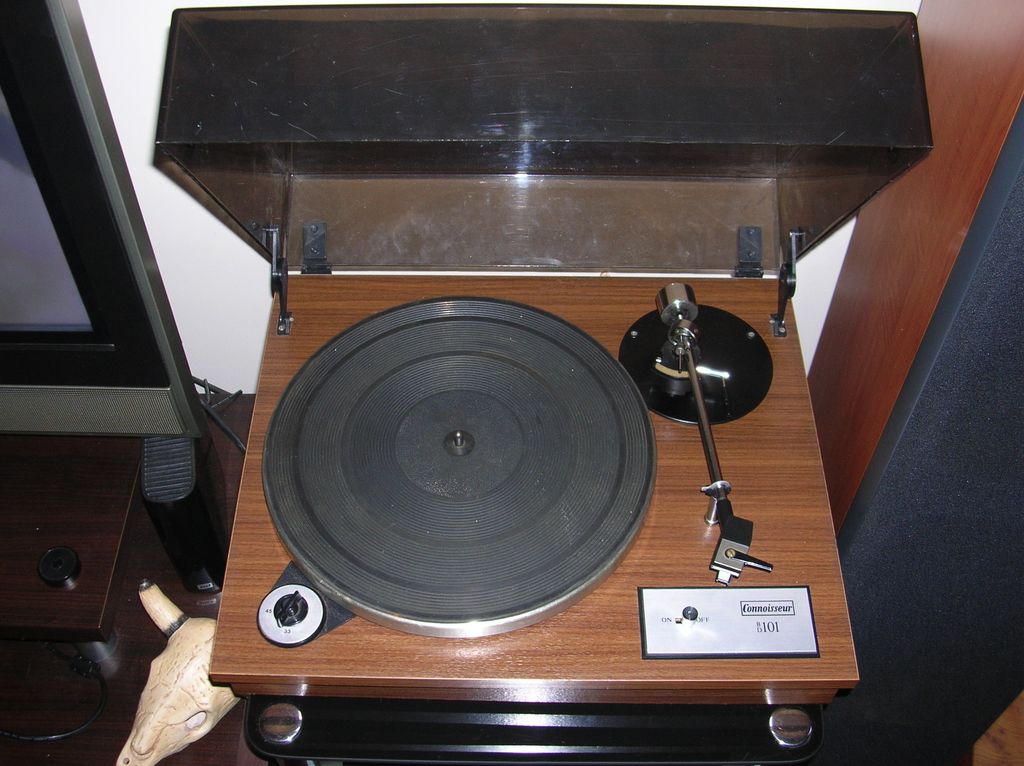

en attendant, d'autres prises de vue

PS: merci pour la rectif du titre









[Clavette]

Merci pour les photos de meilleur qualité

Concernant ce bras, je reprends ici la description de Vinylengine.

Description
The SAU2 is fitted as standard to the BD1 and BD2 turntables.

The arm is suspended on a gimbal assembly using 1/10" diameter hardened steel balls which fit in polished spherical cups on the four pivot screws.

Thus a very low friction context is achieved whilst keeping the construction robust, so that the very est of cartridges can be used with confidence.

Exclusive to the SAU2 arm, the gimbals are set at 45 degrees so that by the addition of a small arm to the inner gimbal ring an outer bias is achieved simply without the use of complicated and fragile components.

A sliding weight on the arm makes the bias adjustable.

The outward bias is necessary to counteract the skating effect or inward pull due to the off set of the pickup head, and the friction between the stylus and the record groove.

Specifications
Mounting: single hole fixing 11/16" diameter

Tracking centres: 7 13/16"

Height adjustable: 1 to 1.5"

Headshell: 1/2" fixing centres

Arm rest: separate arm rest for platform mounting

Comme on peut le voir sur cette pub, les tables de lecture Connoisseur sont fabriquees par Sugden.

[C@rTmAnnn]

Merci pour les documents

pour le bras il se peut que ce soit un SAU4

dixit une ptite étiquette collé au cable rca:

"Modified colour coding sau2/sau4
red plug
right hand
channel"

sinon c'est sympa comme platoche, sans prétention particulière mais ça chante quand même
j'avais le choix avec d'autres modèles dont une grosse DD Akai mais celle-ci m'a tapé dans l'oeil
Elle est mimi tout plein et je recherchait ce genre d'esthétique pour un énième petit système

L'akai finira peut être à la maison quand même

[Clavette]

Merci pour les documents

pour le bras il se peut que ce soit un SAU4

dixit une ptite étiquette collé au cable rca:

"Modified colour coding sau2/sau4
red plug
right hand
channel"

sinon c'est sympa comme platoche, sans prétention particulière mais ça chante quand même
j'avais le choix avec d'autres modèles dont une grosse DD Akai mais celle-ci m'a tapé dans l'oeil
Elle est mimi tout plein et je recherchait ce genre d'esthétique pour un énième petit système

L'akai finira peut être à la maison quand même

Le SAU4 est un unipivot

[Clavette]

Voici un lien vers le sujet de la BD2 équipée du même bras.
viewtopic.php?f=22&t=32829&start=20#p371958

[pionroi]

simplissime et surement pas mal du tout.
pour la présentation
