Dual 1004 S-D

Klemp · Message par **Klemp** » lun. 16 janv. 2012 18:24

Aujourd' hui, je vous présente une petite valise .. Mais je ne pars pas en voyage

Nous sommes en 1957... la Stéréo fait une entrée fracassante timide dans les foyers Européens, la Monophonie avec les électrophones électriques équipés de pointes pour lecture des microsillons sont encore rares .....La plupart des foyers sont encore équipés de phonographes que l' on branche sur les radios ... C' est finalement l' avènement de la Stéréophonie qui va définitivement mettre un terme à la production de disques 78 trs/mn.

La firme Allemande Dual, sise à Saint-Georgen en pleine Forêt Noire, grande spécialiste de la fine mécanique avait déjà à son catalogue quelques changeurs de disques prévus pour les microsillons et les 78 trs (appelés aussi 'normaux') ... Il était facile d' y adapter une cellule Stéréo et le cablage adéquat..

C' est la Dual 1004SD, basée sur la même mécanique que les 1003 et 1005.

: P1070364 (Large).JPG (138.45 Kio) Vu 4415 fois

: P1070366 (Large).JPG (75.86 Kio) Vu 4415 fois

Message par **Clavette** » lun. 16 janv. 2012 18:30

La suite...

Message par **chris** » lun. 16 janv. 2012 18:33

Ben la voila ma valise

tombé de ma 4cv

................

Message par **hoplat** » lun. 16 janv. 2012 18:36

C'est chier non!!!!

Klemp · Message par **Klemp** » lun. 16 janv. 2012 18:40

J' ai cette petite platine depuis une dizaine d' années, trouvée en Allemagne sur la baie..

Il s' agit d' un changeur de disques, par empilement jusqu' à 10 disques maximum, principe utilisé par la plupart des constructeurs de ce genre de machine..

Elle a le même format, au millimètre près, que la série 1009 ou 1019 que vous connaissez mieux.

Elle a tous ses accessoires, centreurs, axes changeurs et documentation.

Je vais vous décrire une particularité sympathique et étonnante adoptée pour sélectionner automatiquement le diamètre des disques.

: P1070370 (Large).JPG (76.23 Kio) Vu 4401 fois

: P1070367 (Large).JPG (70.56 Kio) Vu 4401 fois

: P1070368 (Large).JPG (149.26 Kio) Vu 4401 fois

: P1070369 (Large).JPG (125.16 Kio) Vu 4401 fois

: P1070374 (Large).JPG (71.73 Kio) Vu 4401 fois

Message par **phil du 95** » lun. 16 janv. 2012 18:45

C'est mignon tout plein et ça respire le solide !

Message par **capricorne** » lun. 16 janv. 2012 18:54

:helloman: Jean ,

Superbe ,j'adore la couleur cuivre martelé .

Dommage que Dual ait changé son logo ,il était si stylisé .

Klemp · Message par **Klemp** » lun. 16 janv. 2012 19:23

La cellule Stéréo du type 'cristal' est le modèle CDS320 ..

Elle permet à la fois la lecture des disques Normaux à l' aide d' un saphir de 60µm et la lecture des microsillons Mono et Stéréo avec un diamant de 15µm, le rayon de ce dernier étant plus adapté à la lecture disques Stéréo ..

Le choix de l' un ou l' autre se fait par basculement d' un petite clé en tête du porte cellule.

Les photos montrent les détails du mécanisme automatique intégrés au porte cellule.

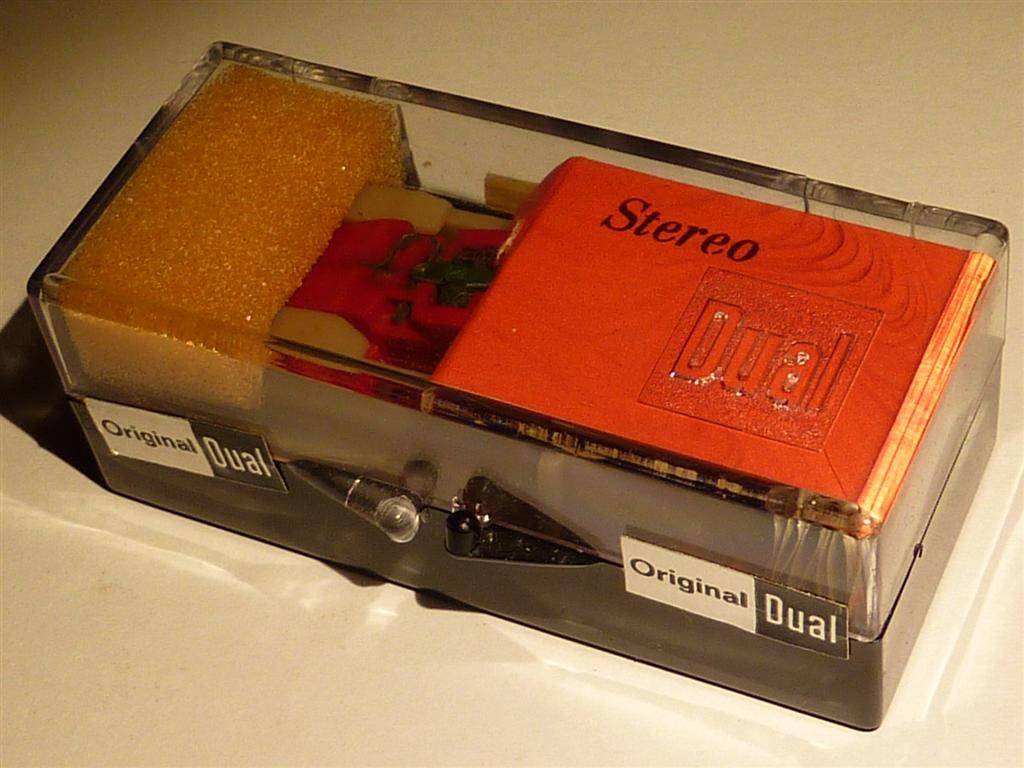

J' ai un porte-cellule complet KS2 avec cellule neuve CDS320 d' origine ...
