Pioneer PL-514X

[N3°]

Bonjour , vu qu'elle n'a pas eu sa présentation , je vais le faire au mieux étant un newbie .

Pionner 514 et 514x , la différence étant apparemment la couleur uniquement

Année de production : 1978 a 1980
Note d'écoute audiophile ??? /20

le mode d'emploi en anglais >

pioneer_pl-514.pdf.pdf

(969.11 Kio) Téléchargé 1654 fois



Description

Le Pioneer PL-514 est une platine à entraînement par courroie haute performance qui emploie un mécanisme de retour automatique.

Les autres caractéristiques comprennent un contrôle de force anti-patinage (anti-skating), dispositif cueing, capot de protection amovible, isolateurs pieds, prises de type rca et un corps monobloc taillé de 40mm d'épaisseur de médium ( mdf) haute densité
Caractéristiques

Type: retour automatique plateau

Méthode d'entraînement: entraînement par courroie

Moteur: synchrone 4 pôles

vitesses : 33 et 45 tours

Pleurage et scintillement: 0,055% W.RMS

Rapport signal sur bruit: 65dB

Plateau: 320mm en alliage d'aluminium moulé sous pression

Bras: static type de balance, bras de tuyau (en forme de s)

Longueur effective: 221mm

Amplitude: 15.5mm

Utilisable poids de la cartouche: 4 à 10g

Dimensions: 440 x 365 x 140mm

Poids: 7,5 kg



merci de me signaler si des coquilles se sont pointées !
neo

[Julien39]

Bonjour à toi !

Effectivement, chez Pioneer, les référence comportant un X sont attribuées pour les appareils de couleur noire !

Quid de tes sensations personnelles d'écoute ?

A+

[pa@pa74]

Merci pour cette première présentation. Quel est ton ressenti à l'écoute ?
Si tu n'as pas le mode d'emploi, le voici en anglais:

pioneer_pl-514.pdf.pdf

(969.11 Kio) Téléchargé 1177 fois

[N3°]

je suis a la recherche d'une bonne cellule pour 100e environ , on m'a conseillé plusieurs fois la SHURE m97xe , choix raisonnable vu qu'on la trouve a 83e livré en ce moment sur baybay .
J’écoute principalement de la musique moderne , donc il me faut une cellule avec un son nerveux et chaud .

J'ai aussi trouvé la Audio Technica AT 120 E/II a 95e fdpi , qui a l'air tres bien , mais je ne sais pas si c'est mieux que la m97xe pour mon genre de musiques .

J'ai trouver un lien vraiment sympa pour comparer et avoir un premier avis !
http://www.mds975.co.uk/Content/vinyl02.html

Une autre idée ?

J'essai aussi de trouver un protractor d'origine pour cette Pioneer , mais c'est pas gagné !

[N3°]

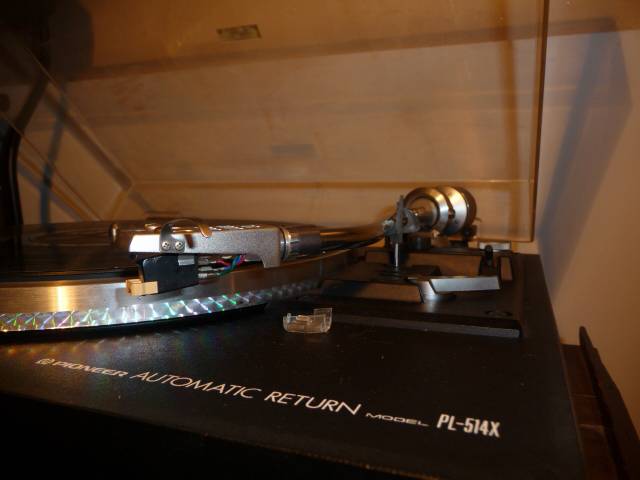

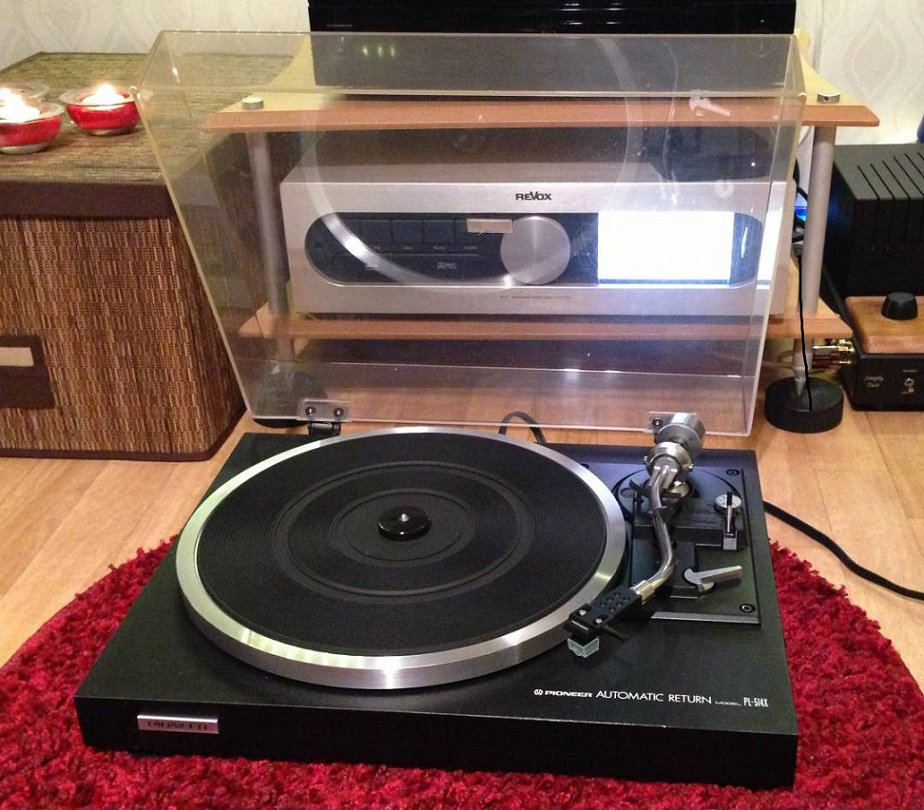

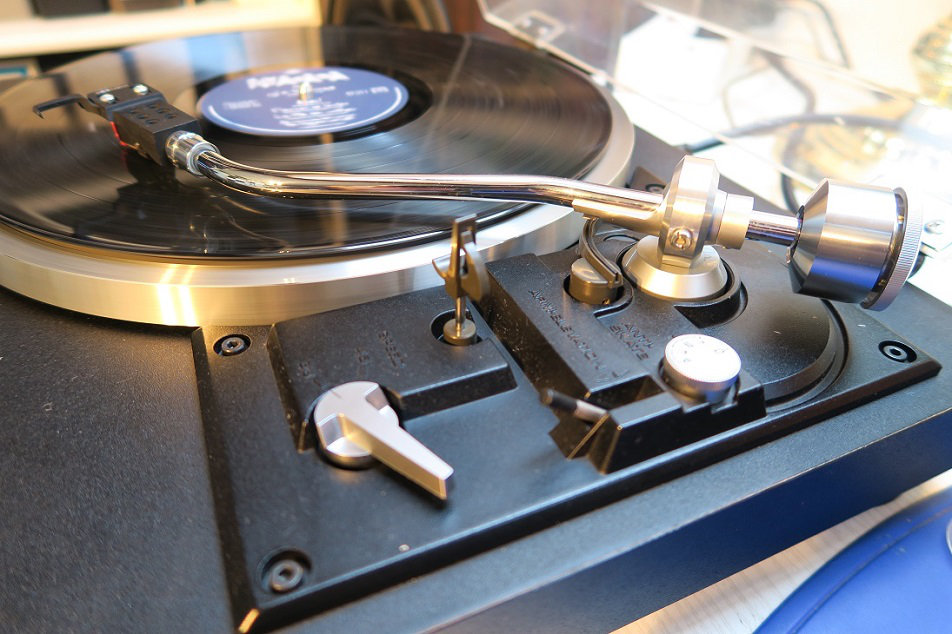

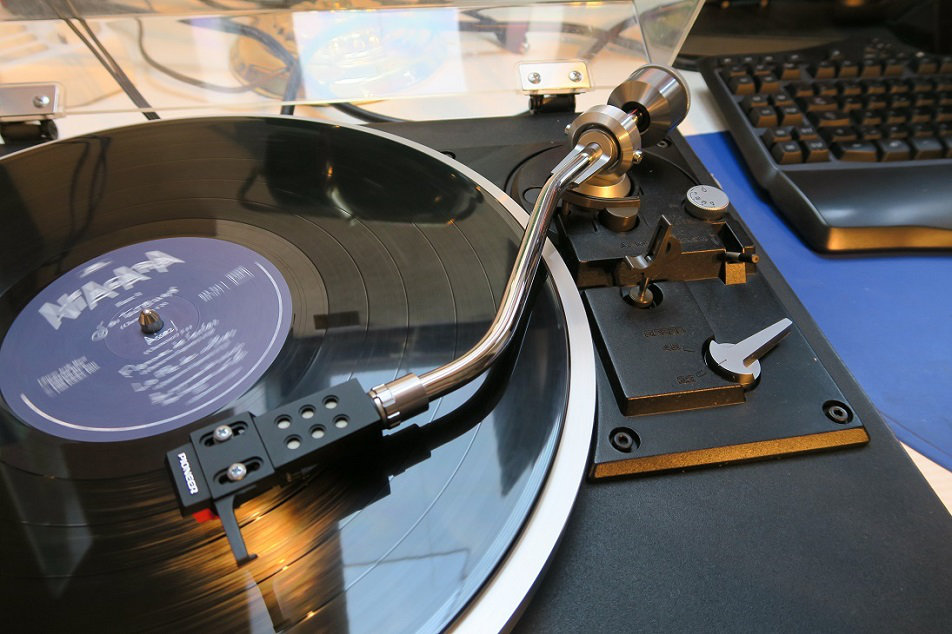

Bon quelques photos de ma platine et de mon installation provisoire , je ne suis pas sur qu'elle restera sur cette chaine .
Peut être qu'elle ira sur mes Klipsch RF3 et sur un Yamaha rx-v3900t ... je doit encore y réfléchir .






merci pour votre aide
neo

[N3°]

Bon je regarde si elle est bien régler et j'en ai pas l'impression

j'ai mesuré , en "effective lenght" , centre du pivot de bras et l'aiguille j'ai environ 225mm a +/-1mm

entre l'aiguille et le joint du porte tête , j'ai 53mm mm

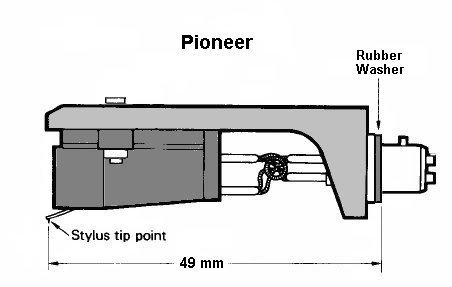

et la j'ai trouver ca sur le net , mais je ne suis pas sur que c'est spécifique a la 514x


[dylanjumpman]

Effectivement, chez Pioneer, les référence comportant un X sont attribuées pour les appareils de couleur noire !
A+

Ah, j'ai appris un truc

Et merci pour la présentation de cette Pioneer qui va venir compléter l'index !

[Elchicoun]

Salut,
La cellule presente sur ta platine c'est une shure m92?

[jazzyboy]

Concernant cette platine (mais également pour bcp de platines anciennes), nous trouvons rarement les mentions MM ou MC comme sur les platines "audiophiles" (sous entendu à des tarifs bcp plus élevés).
J'ai eu une Rega RP3 que j'avais vendu car plus la place ni le temps d"écouter des vinyls (je sais j'ai fait une grosse bourde ce jour là ), selon le type de cellule il fallait s'assurer de la compatibilité avec l'ampli. On va dire que j'avais besoin d'argent
LA pour ma pièce à vinyles, j'ai trouvé un REGA Brio de 1ere génération qui sonne à merveille avec du CD.
Il y a une entrée DISC, mais impossible de trouver l'info si il s'agit d'une entrée MM ou MC.
Dans le cas de la Pioneer PL-514X, quel type de cellule l'équipait d'origine ?
Après il existe aussi des préampli phono séparés, mais bon si mon REGA peut lire en direct le signal de ma platine j'économise quelques centaines d'euros.

Merci d'avance pour vos conseils avisés.

[Arch Stanton]

Il se pourrait bien que l'entrée DISC soit une entrée CD.
Sans autre précision une entrée phono est MM (c'est moins cher et moins compliqué à faire).
Il y a fort à parier que la cellule d'origine était une Pioneer, soit en fait une variante d'Audio-Technica avec l'étiquette Pioneer, plus ou moins un ancêtre de la AT-95.
