Un ami m'a confié ce lecteur en panne. Pas de son sur la voie gauche.
Je n'ai jamais réussi à trouver le schéma.

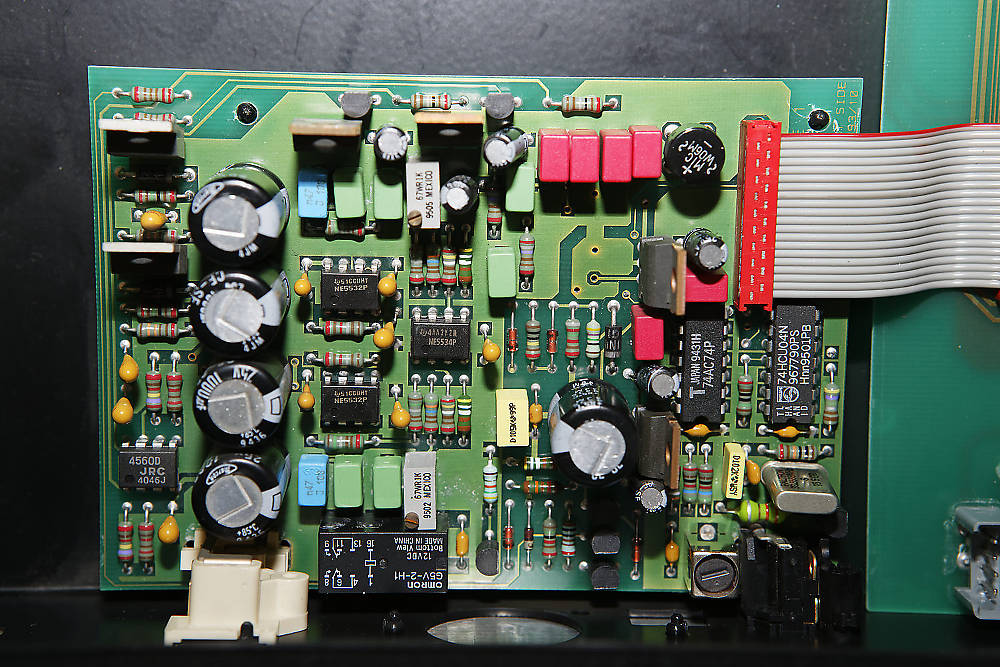

En regardant la carte, on peut cependant voir assez facilement les éléments, 4 CI amplis ops, 6 alimentations, la partie gestion d'horloge.
Il manque la partie convertisseur numérique analogique.

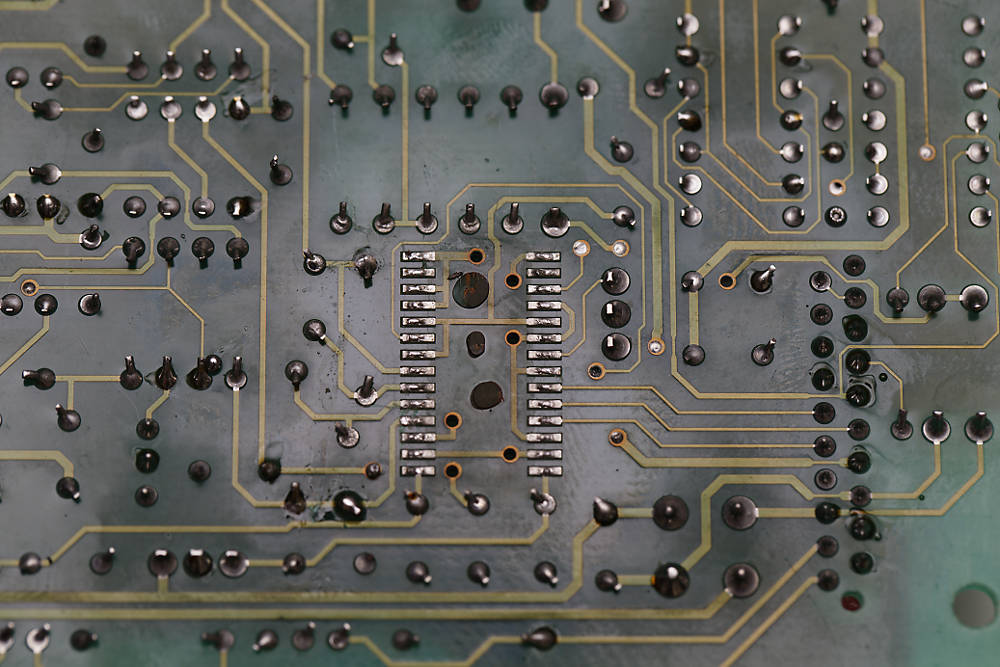

En fait la puce se trouve coté cuivre (voir les photos).
Dés le départ, je suis persuadé qu'un des amplis ops a lâché. je mets un CD et je suis le signal à oscilloscope depuis la sortie en remontant.
En fait c'est le TDA1305 qui a lâché, ce qui me gène un peu, je n'ai jamais soudé de composant aussi petit.
J'ai commandé la pièce en Allemagne (5,80€) contre un peu plus de 30€ en France.
Le déssoudage n'est pas aussi facile que je le croyais, le CI est collé.
Après bien des galères j'ai réussi à remettre le nouveau CI en place. Les soudures ne sont pas très belles, mais le lecteur fonctionne.
- THB_4894DXO2.jpg (44.8 Kio) Vu 6841 fois
- THB_5549DXO2.jpg (114.85 Kio) Vu 6842 fois
- THB_4912DXO2.jpg (141.01 Kio) Vu 6842 fois
- THB_4910DXO2DXO2.jpg (182.35 Kio) Vu 6842 fois
- THB_4902DXO2.jpg (111.96 Kio) Vu 6842 fois
Bien joué,l'essentiel est la qualité de la soudure.
