NAD 5420/5425

[dylanjumpman]

Une petite platine sans prétention, au look sobre mais sympa. Sortie aux début des années 90, cette NAD ne possède qu'une simple sortie AUX.
Un problème récurrent sur les platines CD NAD étant le rétro éclairage de l'écran de contrôle, je propose ici une solution simple et propre avec remplacement de l'ampoule par une LED + résistance.
Comme tout bon acteur de la mondialisation qui se respecte et qui a participé à ruiner le tissu manufacturier des pays développés, NAD a conçu cette platine en Angleterre mais elle a été fabriquée à Taïwan, comme une bonne partie de la production NAD/Proton.
Le modèle 5425 est strictement identique au 5420 sauf qu'il dispose d'une télécommande

Fréquence de réponse : 5-20,000Hz ±0.5dB
THD : 0.0025%
Séparation des canaux : >100dB
Niveau de sortie: 2V, fixe ou variable
Dimensions (W x H x D): 420 x 84 x 250mm
Poids : 4,1 kg








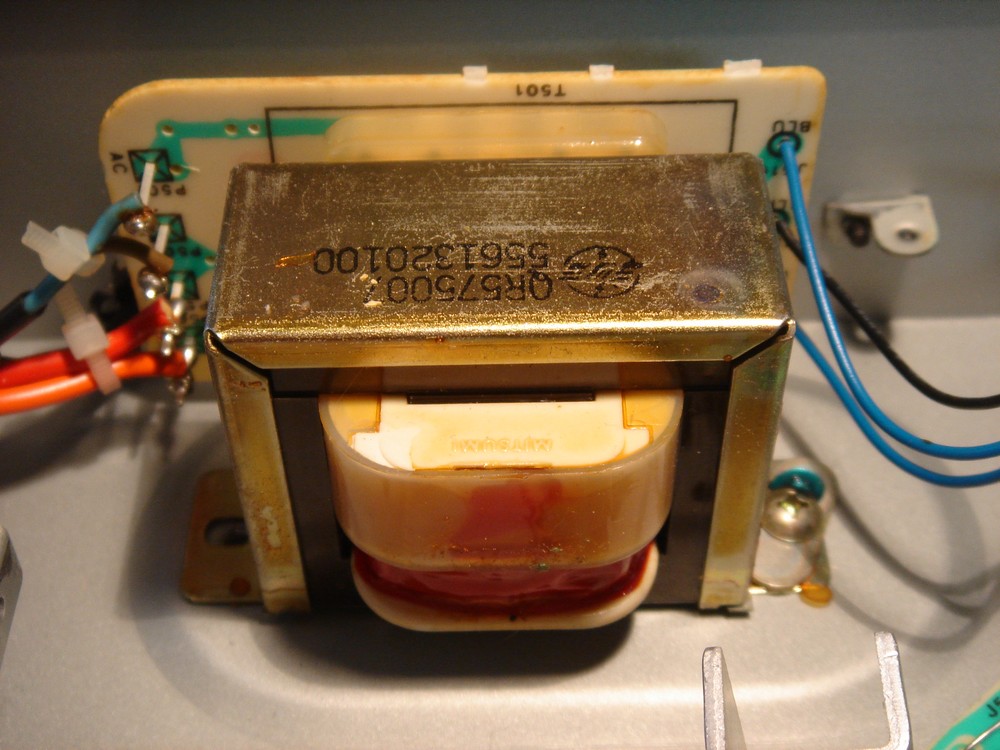

On dégage la carte mère qui est maintenu à l'aide d'une vis et de deux tétines en plastique !


[dylanjumpman]

Les dessous de la carte mère, puces fabriquées par Sony




Une photo du responsable de la panne du rétroéclairage? ce sont les mêmes types de loupiotes que l'on trouve dans les Pioneer de la série 506, 606, 706




[dylanjumpman]





Le tiroir a l'air d'assez bonne facture...




Et voilà... remontée au complet


Pas encore pris le temps de bien l'écouter...
Plus d'infos disponible ici : http://www.gramophone.net/Issue/Page/Ju ... 126/778180"

[Jérémy]

Merci pour cette présentation détaillée

Belle platine !

[pionroi]

Merci pour cette présentation détaillée

Belle platine !

je dirai même plus merci pour cette présentation soignée! la qualité des photos
le temps passé à faire ce genre de CR mérite tout mon notre

[skimcrash33]

Bonjour,

N'étant pas électronicien mais aventurier
Je me sens l'âme de tenter la réparation au vu de toutes les photos précises que vous avez postez
Mes questions avant de me lancer
Quels sont les composants qu'il faut acheter svp pour réaliser cette réparation ? (références de la résistance , loupiote ? )
Les outils ( fer à souder classiques ? étain ? )
Merci par avance pour votre aide
CDT
Skimcrash

[dylanjumpman]

bonjour,

J'avais acheté il y'a longtemps un lot de LEDs livrées avec résistance normalement destinées à l'auto, je pense qu'il doit y'en avoir encore sur la baie. Je ne connais pas les valeurs exactes désolé.
Pour souder, un fer à souder made in china et un peu d'étain fin et en avant !

[phil]

oui, bonne platoche, les NAD ont toujours un excellent rapport Q/P allié à une simplicité de bon aloi. j'avais écouté ce genre de petite platine en comparaison avec des Micromega à l'époque (90) et c’était tout à fait dans la même veine. cohérente, pas de gros défaut, excellente en rien mais surtout mauvaise nulle part et ça c'est bien.

[skimcrash33]

merci pour ta reponse rapide
