Grundig HiFi-Lautsprecher-Box 80

Message par Lantenac »

Je vous présente une paire d'enceinte intéressante, des Grundig HiFi-Lautsprecher-Box 80. C'est un copain qui à trouvé ça dans une brocante.
Les premières photos pour vous montrer, je vais en refaire avec un vrai appareil demain, avec photo du filtre à l'intérieur.

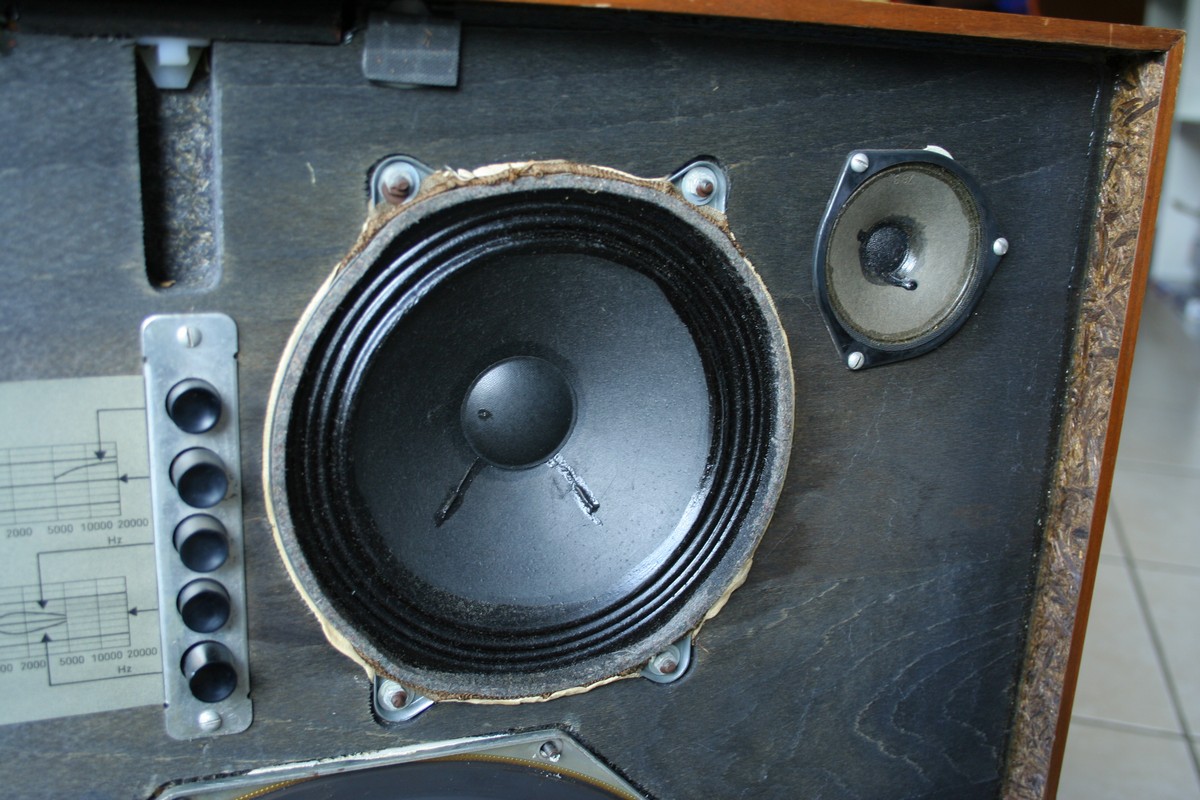

sélection de filtre en façade !
sélection de filtre en façade !
bornier rajouté, normalement câble avec fiche din
bornier rajouté, normalement câble avec fiche din

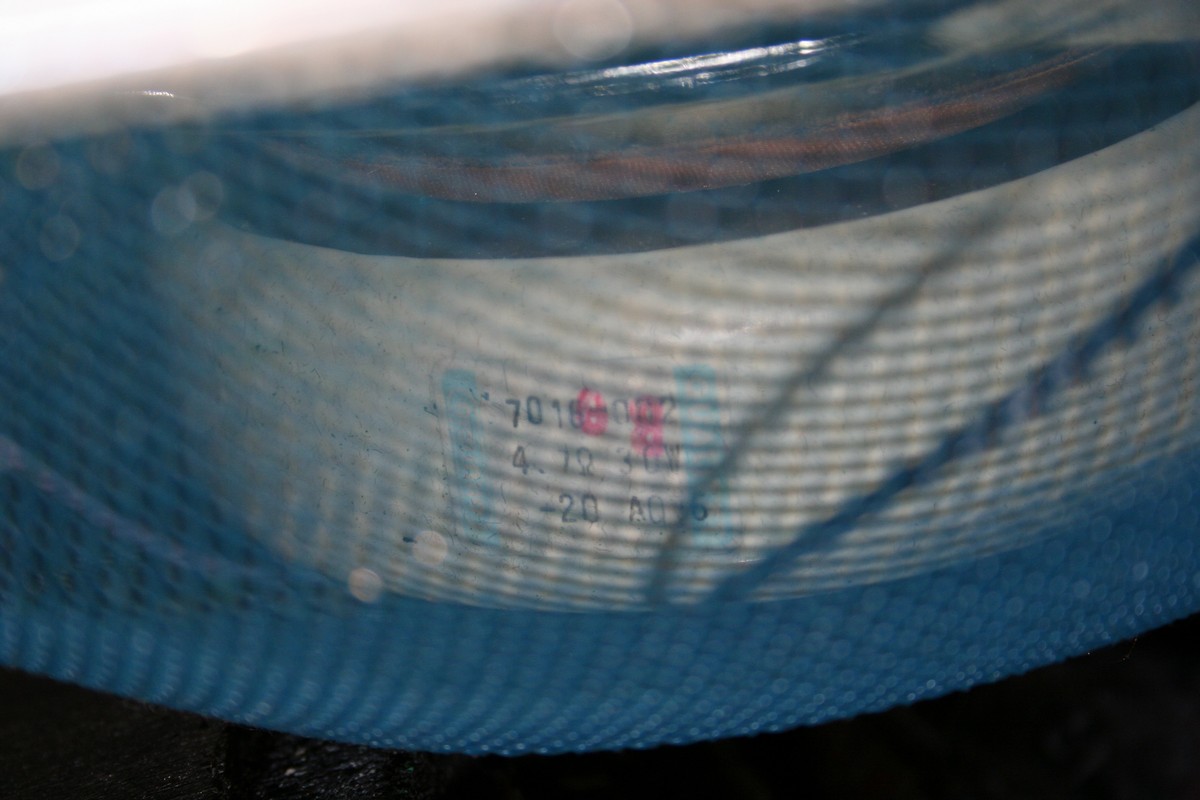

Arrière du boomer, avec la référence 7016-002
Arrière du boomer, avec la référence 7016-002
Je les aient un peu écouté chez lui, et c'est plutôt très bon. Bien meilleur que ces colonnes triangle Antal par exemple.

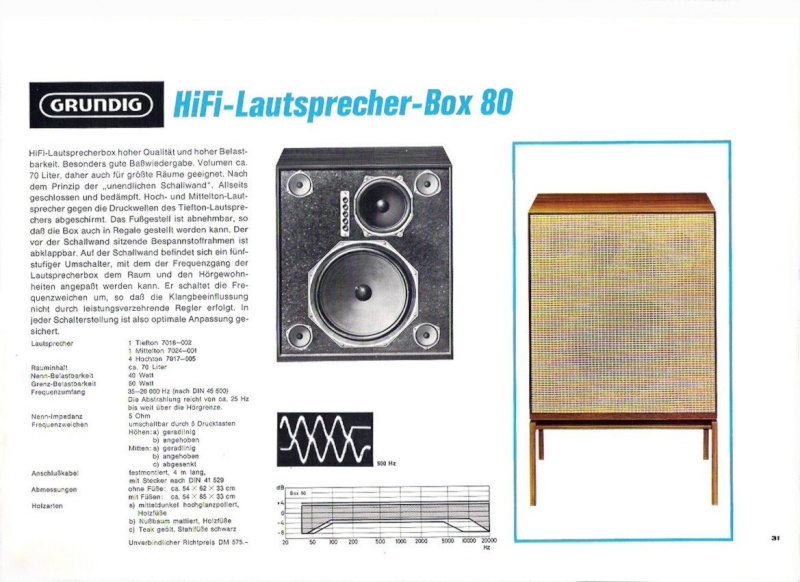

Voici quelques infos trouvé sur internet, mais il ne semble pas y avoir grands chose sur ce model :
Le placement de 4 tweeter est particulié, et c'est étonnant dans la restitution sonore.
Des personnes du forum connaissent un peu ces models ou aurait des infos ? (j'ai fait des recherches, je n'ai rien trouvé sur le forum)
Modifié en dernier par Lantenac le mar. 10 mai 2016 17:07, modifié 2 fois.
Pour continuer à échanger: https://vintage-audio-heritage.fr
If it works, don't fix it !
Ditton 66,44 et Roger LS3/6. Denon DP-3500 bras JVC UA-7045, Kenwood KP-990, AG 9016 + Philips AD5045

Avatar du membre
Pougatchoff
Membre no life
Messages : 2895
Enregistré le : jeu. 31 déc. 2009 16:28
Localisation : Neuf Cube
Contact :

Re: Grundig HiFi-Lautsprecher-Box 80

Message par Pougatchoff »

.
:hello:

Elle ont un look sympa, je serai curieux de savoir ce qu'elles donnent face aux autres modèles de la marque :)
Ohm Sweet Ohm

Avatar du membre
Buzz78
Membre confirmé
Messages : 44
Enregistré le : mar. 8 oct. 2013 08:24
Localisation : ...À la campagne..

Re: Grundig HiFi-Lautsprecher-Box 80

Message par Buzz78 »

J'en rêve ! Très bonne réputation ...à suivre donc !
Ceux qui ne savent pas où ils vont sont surpris d’arriver ailleurs.

Avatar du membre
pazalaza
Membre honoraire
Messages : 289
Enregistré le : jeu. 18 juin 2015 00:38
Localisation : Val De Marne - coordonnées GPS: 48°50′32″N ; 2°30′13″E
Contact :

Re: Grundig HiFi-Lautsprecher-Box 80

Message par pazalaza »

:salut: Lantenac

C'est une superbe prise ces hifi-box
J'en ai écouté des plus petites récemment elle sont étonnantes
Met leurs des Condo pio russes et ce sera parfait, pougatchoff sera sûrement de bon conseil étant donné son expertise
Des lautsprecher Hi-Fi box..
Bref que du bon à venir :yes!:



:cow:
Xavier.

"Souvent la foule trahït le Peuple"
Victor Hugo.

(\__/)
(='.'=)
(")_(")

Avatar du membre
Lantenac
Super membre
Messages : 814
Enregistré le : mar. 9 juin 2015 19:04
Localisation : Nantes
Contact :

Re: Grundig HiFi-Lautsprecher-Box 80

Message par Lantenac »

Elle ne sont pas à moi, mais a un copain !
Quand il m'as envoyer une photo, je me suis dit qu'il avait fait sans doute une bonne pêche.
Le boomer doit fait dans les 30 centimètres de diamètre, elles sont relativement lourde.
Pour continuer à échanger: https://vintage-audio-heritage.fr
If it works, don't fix it !
Ditton 66,44 et Roger LS3/6. Denon DP-3500 bras JVC UA-7045, Kenwood KP-990, AG 9016 + Philips AD5045

Avatar du membre
Lantenac
Super membre
Messages : 814
Enregistré le : mar. 9 juin 2015 19:04
Localisation : Nantes
Contact :

Re: Grundig HiFi-Lautsprecher-Box 80

Message par Lantenac »

Je viens de rajouter des vrai photos, et à la suite les photos du filtre

Quelques infos technique complémentaires en texte pour les recherches :
Constructeur: Grundig
* Model: Box 80
* Année: 1966
* Lieu de fabrication: Deutschland
Dimention enceinte: 650 x 540 x 330 mm (HxBxT)
* Prix : 575 DM (1966)


o Basse: 1x (7016-002)
o medium: 1x (7024-001)
o tweeter: 4x (7017-005)
* Belastbarkeit (Nenn-/Musikb.): 40 / 50 W
* Frequences : 35 - 20.000 Hz
* Impédance: 5 Ohm

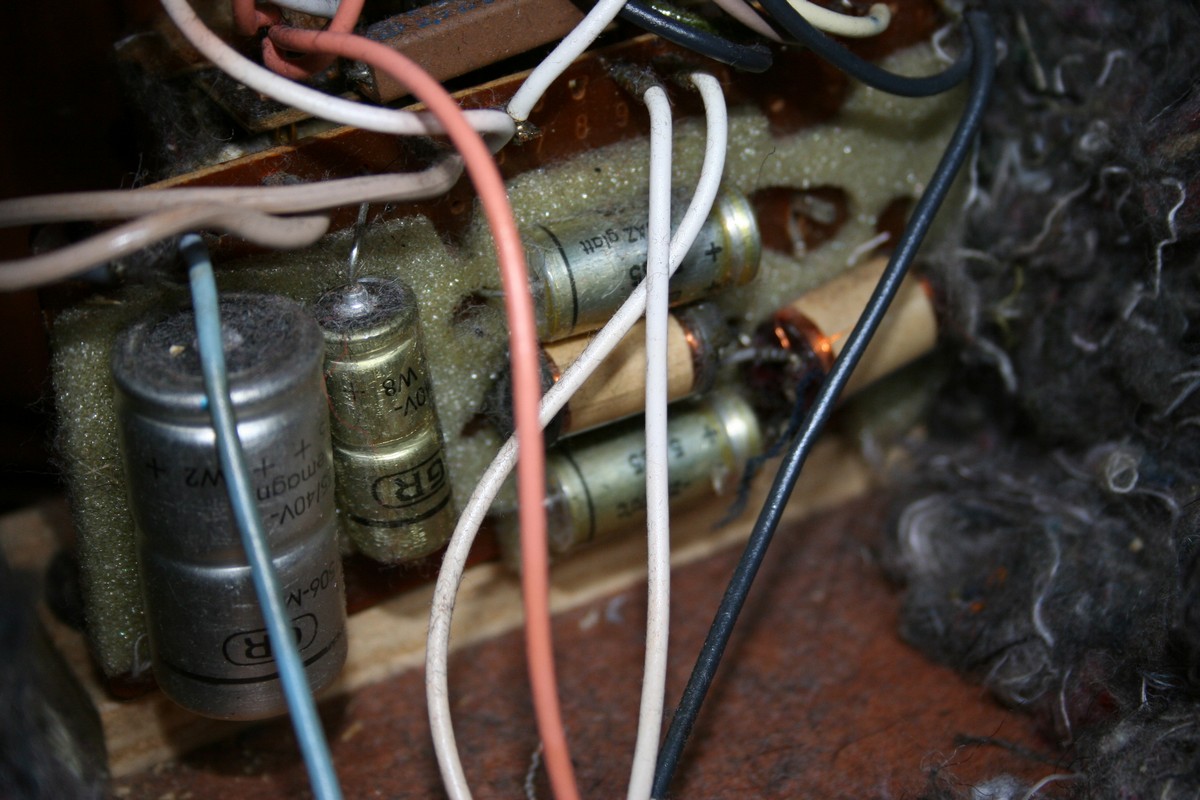

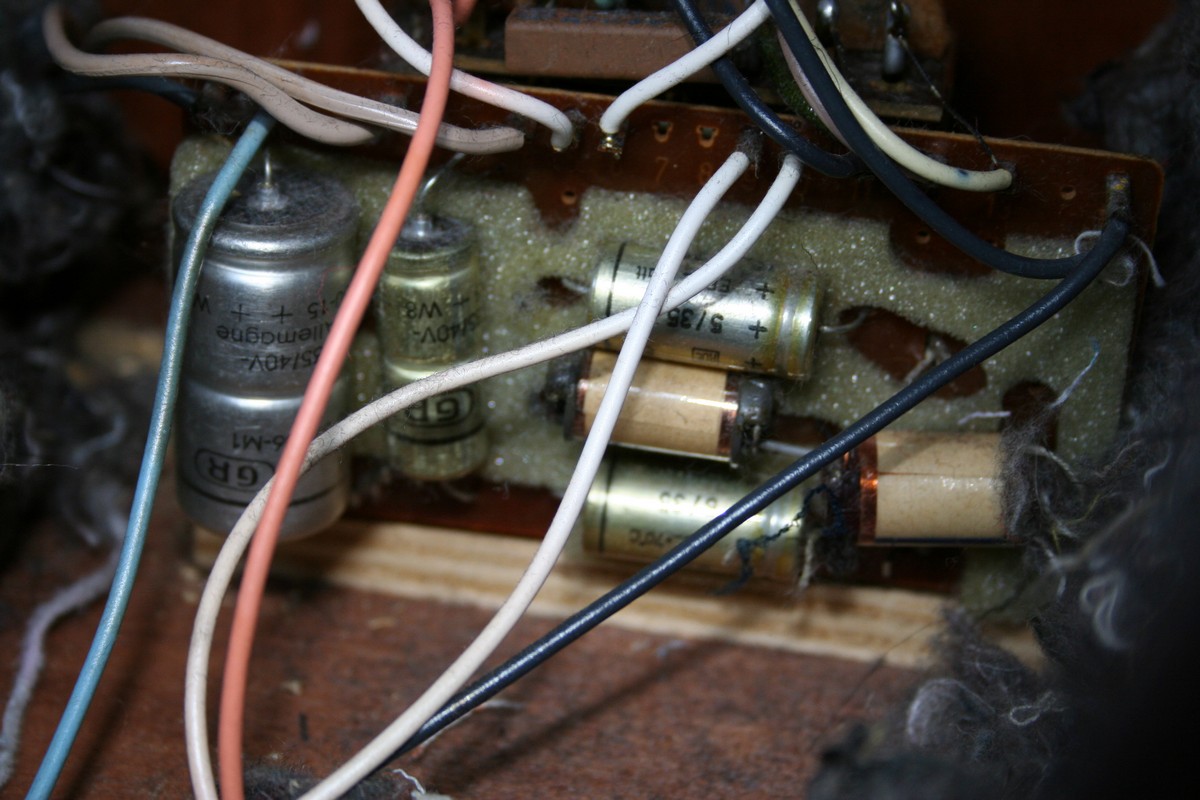

4 condos seulement : 35 uf, 2 x 5uf et 1x ??
4 condos seulement : 35 uf, 2 x 5uf et 1x ??
Pas de condo frako, que du GR (grundig je suppose). Y a t'il vraiment nécessité de les changer ? (la réponse est sans doute oui, mais comme il n y a pas de frako, je me pose la question)
Il n'y a pas de différence entre l'enceinte gauche et droite. Il semble que c'est enceintes aient tourné pendant 10 ans, puis remisé pendant 35 ans ! (les mousses sur les filtres ne sont même pas désagrégé !)

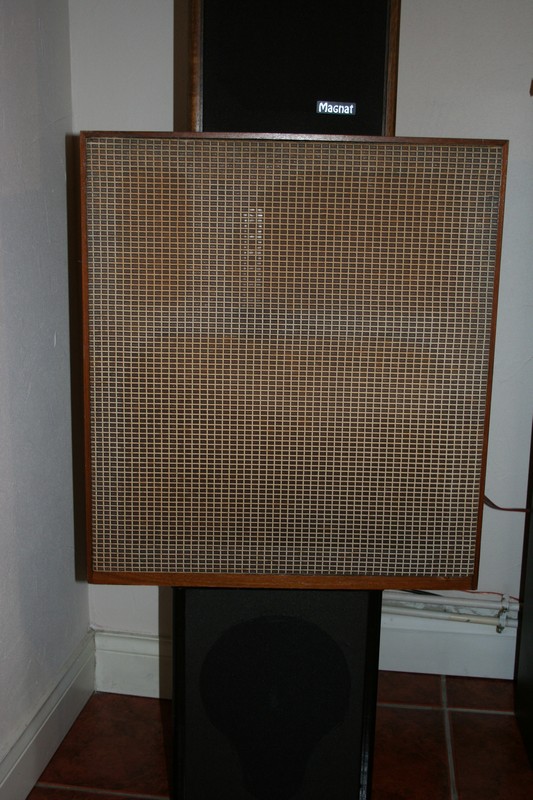

Et je rajoute une photo avec le cache extérieur

Note sur l'écoute : Ces enceintes sont impressionnante par leur clarté. J'ai fait une écoute chez leur propriétaires, avec un NAD3020 tout juste recapé. on entend énormément de détails dans les aigus. on est proche du résultat que j'ai chez moi avec mes ditton 66, et sans doute mieux je pense. La messe est dite :yes!:
Pour continuer à échanger: https://vintage-audio-heritage.fr
If it works, don't fix it !
Ditton 66,44 et Roger LS3/6. Denon DP-3500 bras JVC UA-7045, Kenwood KP-990, AG 9016 + Philips AD5045

Avatar du membre
Lantenac
Super membre
Messages : 814
Enregistré le : mar. 9 juin 2015 19:04
Localisation : Nantes
Contact :

Re: Grundig HiFi-Lautsprecher-Box 80

Message par Lantenac »

Modérateur, avez vous la possibilité de rajouter cette paire d'exception dans les index ?
Pour continuer à échanger: https://vintage-audio-heritage.fr
If it works, don't fix it !
Ditton 66,44 et Roger LS3/6. Denon DP-3500 bras JVC UA-7045, Kenwood KP-990, AG 9016 + Philips AD5045

Avatar du membre
Sudiste
Super membre
Messages : 823
Enregistré le : lun. 17 août 2015 16:52
Localisation : Marseille

Re: Grundig HiFi-Lautsprecher-Box 80

Message par Sudiste »

Tiens ça me rappelle mes Grundig Box 550b...c'est vrai que la partie médium/aigu est impressionnante, idéal sur du classique :+1:
Christian

Alnicou
Membre confirmé
Messages : 26
Enregistré le : mer. 30 mars 2016 23:02

Re: Grundig HiFi-Lautsprecher-Box 80

Message par Alnicou »

Bonjour Christian/Sudiste,
Tes observations m'ont beaucoup intéressé.
J'ai fait les mêmes constatations de qualités sonores des tweeters Grundig en papier, utilisés dans diverses configurations, et ai obtenu constamment cette performance sonore dans l'aigu. Précision, douceur mais dynamique, fusion avec le haut-médium, rendement, ils ont tout!
Je trouve comme toi qu'ils excellent sur les instruments anciens et acoustiques.
Je cherche à savoir les raisons de cette qualité. Une partie de la réponse pourrait être dans l'exceptionnelle linéarité de ces tweeters entre 5K et 18K. J'ai mesuré en juin 2016 "à l'arrache" un exemplaire d'une version très proche en les positionnant à l'air libre. Le résultat figure sur la courbe jointe. Ils sont bien meilleurs que les LE25 ou même LE20 de chez JBL. Leur noyau est bagué cuivre, ce qui était assez rare à l'époque. Est-ce la raison ? Je ne sais pas.
Je vais poursuivre mes investigations car je me demande bien pourquoi on a inventé par la suite les tweeters à dôme, que je ne juge pas tous meilleurs que cette petite perle, loin de là.
Ils me semblent cependant être un peu fragiles . Prends en bien soin!
Jérôme
Tweeter Grundig papier 1m axe.JPG[/attachment]
Fichiers joints
Tweeter Grundig papier 1m axe.JPG
Tweeter Grundig papier 1m axe.JPG (525.57 Kio) Vu 3261 fois
