Braun L-505

Le maillon principal de la chaine.
Répondre
Avatar du membre
dd83
Membre no life
Messages : 2409
Enregistré le : mar. 15 déc. 2009 11:57
Localisation : 83

Braun L-505

Message par dd83 »

salut: Je peux pas laisser les L-730 sans leur petite sœur.....
Modèle deux voies,closes ,45x25x22 cm ,équipées d'un 21cm + dôme 25mm,puissance admissible 35/40w,production 1975,voila pour la fiche d'identité.
L'ébénisterie est de bon gout,placage bois véritable,les angles constitués d'un profilé massif,comme les sœurs et cousines germaines,pardon germaniques de cette époque.
P1240122 [800x600].JPG
P1240122 [800x600].JPG (161.54 Kio) Vu 1982 fois
P1240123 [800x600].JPG
P1240123 [800x600].JPG (49.67 Kio) Vu 1982 fois

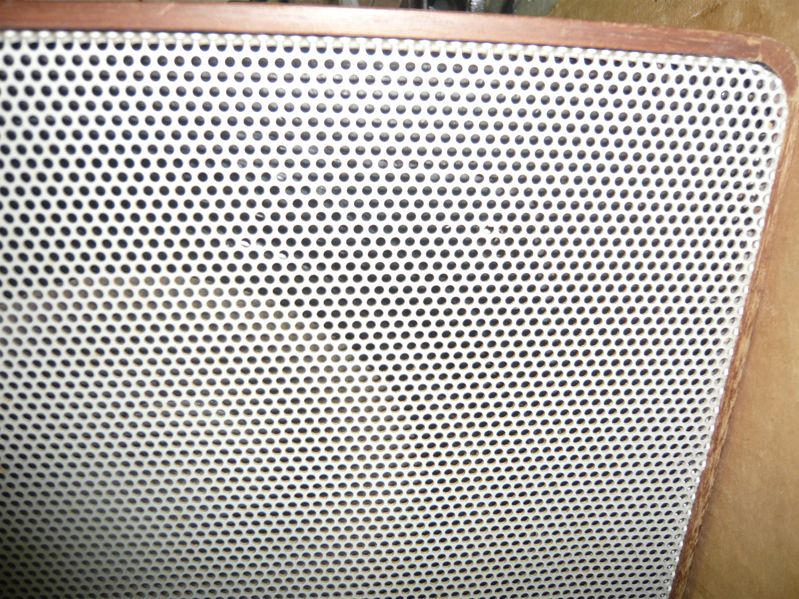

Enfin une grille perforée en alu anodisé protèges des petites mains baladeuses,cette grille étant maintenue collée par une sorte de compound.
P1240127 [800x600].JPG
P1240127 [800x600].JPG (187.82 Kio) Vu 1982 fois

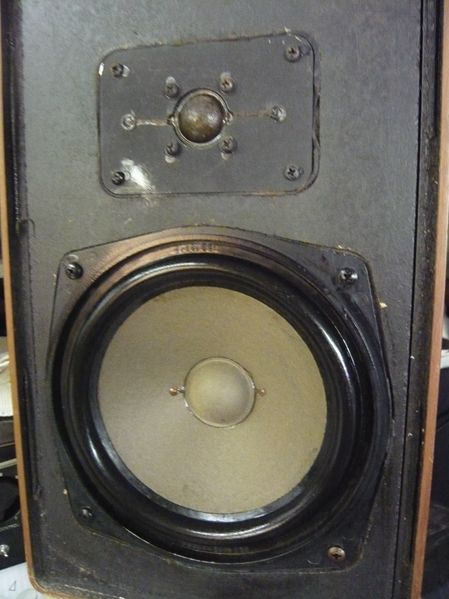

La suspension caoutchouc du grave médium me paraissant sèche,un peu de graisse silicone lui a rendu sa souplesse.
P1240116 [800x600].JPG
P1240116 [800x600].JPG (58.1 Kio) Vu 1982 fois
P1240117 [800x600].JPG
P1240117 [800x600].JPG (55.24 Kio) Vu 1982 fois

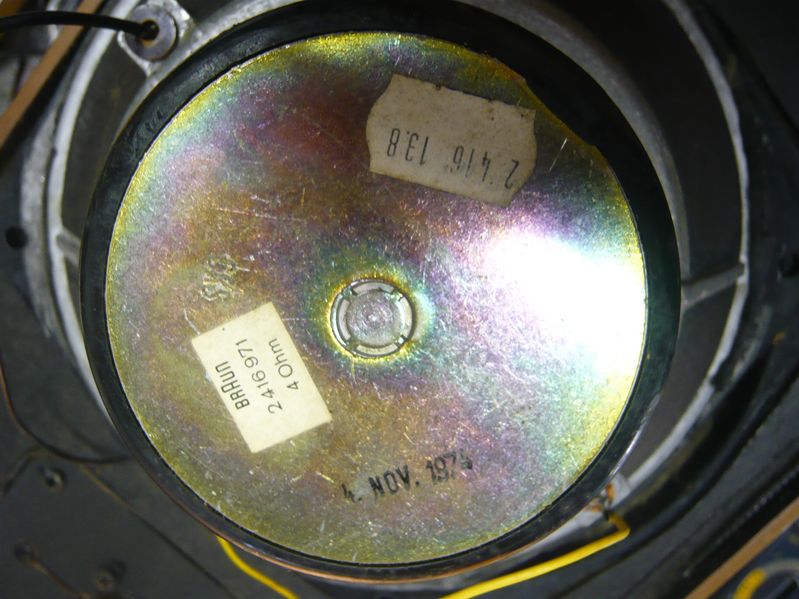

Ce 21cm est une belle pièce ,chassis alu massif aux branches fines,protégé de l'amortissant (laine de verre) par un filet.
P1240115 [800x600].JPG
P1240115 [800x600].JPG (102.44 Kio) Vu 1982 fois
P1240114 [800x600].JPG
P1240114 [800x600].JPG (104.93 Kio) Vu 1982 fois

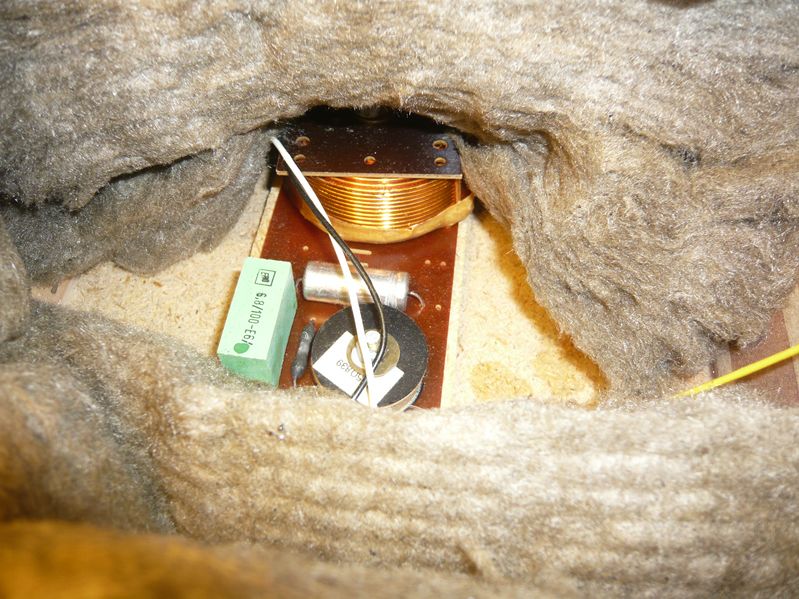

Enfin le filtres deux voies 12db,généreuse self pour le grave,l'aigu et son MKT de 6.8µf ,on est tout 4 ohms...
P1240109 [800x600].JPG
P1240109 [800x600].JPG (139.49 Kio) Vu 1982 fois
L'écoute me parait très neutre,extrème grave absent,on démenti le coté lourd des teutonnes (mauvaise réputation..?),très bon médium/aigu,beaucoup de définition.
Enceintes agréables,aucune fatigue auditive mais ,c'est mon avis, demandent un ampli pêchu qui les booste un peu........

Avatar du membre
Pougatchoff
Membre no life
Messages : 2900
Enregistré le : jeu. 31 déc. 2009 16:28
Localisation : Neuf Cube
Contact :

Re: Braun L-505

Message par Pougatchoff »

:hello:

Tu te spécialise ? ;)

dd83 a écrit :Enceintes agréables,aucune fatigue auditive mais ,c'est mon avis, demandent un ampli pêchu qui les booste un peu........
Si tu en as l'occasion essaye un Scott Stereomaster 636S, c'est de loin celui que je préfère sur les enceintes Braun deux voies du genre L500.
Ohm Sweet Ohm

Avatar du membre
dd83
Membre no life
Messages : 2409
Enregistré le : mar. 15 déc. 2009 11:57
Localisation : 83

Re: Braun L-505

Message par dd83 »

Attention Steph,j'arrive,planque tes Box...... :lol:
Bien reçu,je vais les essayer sur le panzer...A 78,autant rester teuton et tontaine......... :cheer:

steph_tsf

Re: Braun L-505

Message par steph_tsf »

GHP = Geslochen mit Hoch-Pass
Les teutons connaissent bien cela.

On construit une enceinte acoustique close, relativement compacte, d'environ 20 litres.
Pour la voie grave, on veut bien faire et on sélectionne un bon gros woofer, bien sous tous rapports.
Puis on écoute le résultat : horrible. Les basses profondes sont absentes. Le bas-médium est outrageusement flatteur, présence d'une grosse bosse vers 70 Hz.
C'est ce que vous avez constaté.

Alors vous cassez votre tirelire, vous achetez un gros condensateur non polarisé de 470 µF/63V, genre Mundorf bipolaire à près de 10 eur.
Vous alimentez votre enceinte via ce condensateur qui opère en filtre passe-haut.

En réalité c'est un peu plus compliqué que cela. A des fréquences très basses, disons entre 50 Hz et 70 Hz, le module et la phase de l'impédance du haut-parleur varient. De sorte qu'à certaines fréquences, du fait de la présence du condensateur de 470 µF en série, il y a résonance, et à d'autres fréquences, il y a atténuation. Si vous avez de la chance, grâce à ce condensateur monté en série, vous provoquerez une jolie amélioration de la courbe de réponse. Vous supprimerez la bosse à 70 Hz, et vous remonterez le niveau à 50 Hz. De sorte que les basses profondes commencent à faire surface. Cerise sur le gâteau, si votre ampli envoie du 25 Hz plein pot, le condensateur de 470 µF qui opère en filtre passe-haut protège votre joli haut-parleur.

Maintenant, faites un saut dans le passé. Vous visualisez les amplis de puissance au début des années 1970 ? Nombreux encore étaient ceux qui, alimentés par une tension unique, avaient un condensateur de liaison en sortie. Selon les modèles, la rétroaction négative AC englobait ou n'englobait pas le condensateur de sortie. Selon les modèles, le condensateur de sortie valait 1000 µF (filtre passe-haut à 20 Hz sur une charge résistive de 8 Ohm), ou 500 µF (filtre passe-haut à 40 Hz sur une charge résistive de 8 Ohm). Alors si vous disposiez d'un vieil ampli encore alimenté par une tension unique, donc doté d'un condensateur de sortie, pas de 1000 µF mais de 500 µF, pas englobé par la rétroaction négative AC, alors par le plus grand des hasards, vous étiez optimisé. C'était stupéfiant. Si en plus de cela, tel ampli était doté d'une correction physiologique, ça swinguait pas possible ! Le poste de radio portatif Blaupunkt "Derby de luxe" type 7.658.730 (fabrication datant de 1968 ou 1969) rentrait dans cette catégorie, doté en standard d'une prise (jack) pour enceinte externe.

Pour plus d'infos sur l'accord GHP des enceintes, lisez Hobby-Hifi, numéro 4/2015 et penchez-vous sur l'enceinte "Vision BS" qui y est décrite.

SI votre woofer est un woofer de 4 Ohm, c'est un condensateur de 1000 µF qu'il vous faut, pas un condensateur de 470 µF. Dès lors, s'agissant ici d'un woofer badgé "Braun" de 4 Ohm, si vous disposez d'un vieil ampli encore alimenté par une tension unique, doté d'un condensateur de sortie de 1000 µF (comme c'était souvent le cas !), pas englobé par la rétroaction négative AC (il faut avoir un peu de chance), alors par le plus grand des hasards, vous serez optimisé.

Avatar du membre
jojozuf
Membre honoraire
Messages : 163
Enregistré le : mar. 10 mai 2011 11:10
Localisation : Valais,Suisse.(vallée du Rhone)

Re: Braun L-505

Message par jojozuf »

dd83 a écrit :Attention Steph,j'arrive,planque tes Box...... :lol:
Bien reçu,je vais les essayer sur le panzer...A 78,autant rester teuton et tontaine......... :cheer:
Si A78 c'est un Revox, pas teuton mais Suisse !
Certe une partie de la production était construite en Allemagne, mais Willy Studer papa de la marque du meme nom a fondé la société en Suisse .

http://claude.gendre.free.fr/revox.html

Si je me suis trompé sur la A78 mes excuses pour le HS .

Avatar du membre
Pougatchoff
Membre no life
Messages : 2900
Enregistré le : jeu. 31 déc. 2009 16:28
Localisation : Neuf Cube
Contact :

Re: Braun L-505

Message par Pougatchoff »

steph_tsf a écrit :GHP = Geslochen mit Hoch-Pass
Les teutons connaissent bien cela....
:hello:

Très intéressant, merci pour ces infos.
Ohm Sweet Ohm

Avatar du membre
dd83
Membre no life
Messages : 2409
Enregistré le : mar. 15 déc. 2009 11:57
Localisation : 83

Re: Braun L-505

Message par dd83 »

jojozuf a écrit :
dd83 a écrit :Attention Steph,j'arrive,planque tes Box...... :lol:
Bien reçu,je vais les essayer sur le panzer...A 78,autant rester teuton et tontaine......... :cheer:
Si A78 c'est un Revox, pas teuton mais Suisse !
Certe une partie de la production était construite en Allemagne, mais Willy Studer papa de la marque du meme nom a fondé la société en Suisse .

http://claude.gendre.free.fr/revox.html

Si je me suis trompé sur la A78 mes excuses pour le HS .

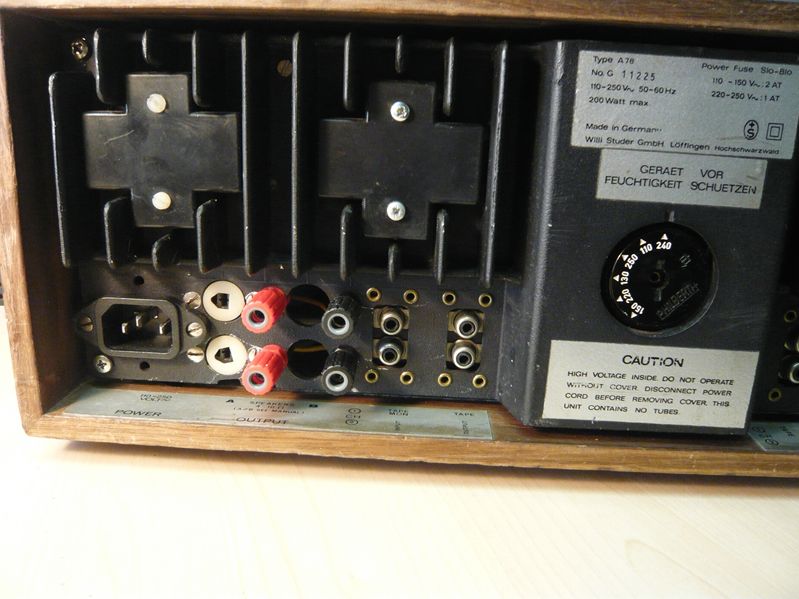

J'accepte tes excuses....le mien est Germain(enfin construit outre-Rhin) ,pardon Teuton (sans sa tontaine.... :jesors: )
:merci: pour la doc Revox.
Fichiers joints
P1100747 [800x600].JPG
P1100747 [800x600].JPG (98.4 Kio) Vu 1889 fois

steph_tsf

Re: Braun L-505

Message par steph_tsf »

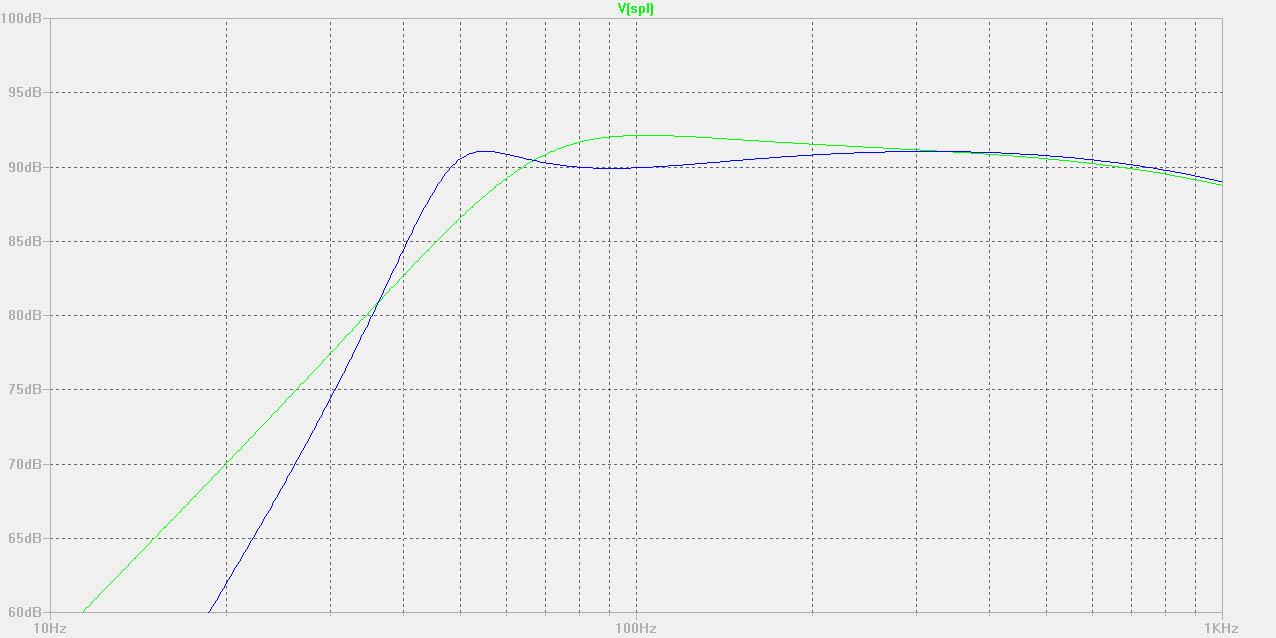

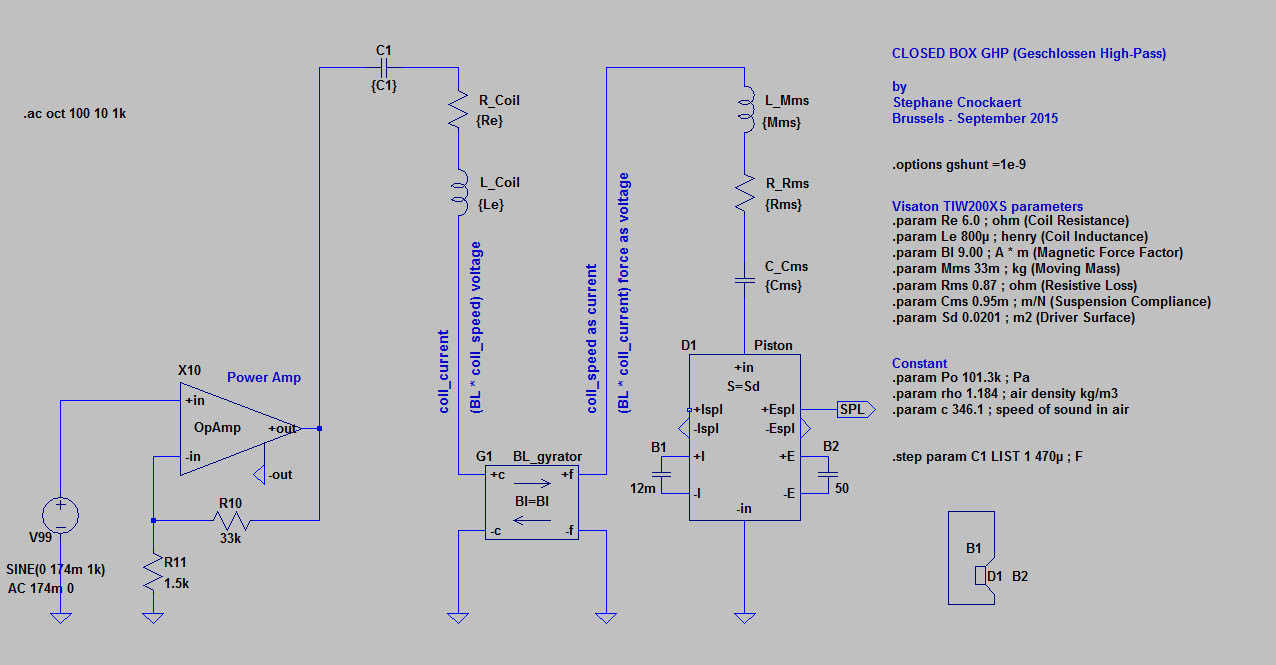

Voici ce que le GHP donne en simulation.
Fichiers joints
300. Closed Box GHP - one driver (Visaton TIW200XS) - schéma.jpg
300. Closed Box GHP - one driver (Visaton TIW200XS) - schéma.jpg (105.06 Kio) Vu 1883 fois
300. Closed Box GHP - one driver (Visaton TIW200XS) - réponse.jpg
300. Closed Box GHP - one driver (Visaton TIW200XS) - réponse.jpg (88.79 Kio) Vu 1883 fois

Avatar du membre
michel29
Membre éminent
Messages : 1754
Enregistré le : mar. 3 août 2010 18:47

Re: Braun L-505

Message par michel29 »

en clair à essayer certains amplis Braun

CSV300 est équipé avec des 2200µf en sortie
il faudrait l'équiper avec des 1000µf
