JM Lab Opal 49 Ti

[dylanjumpman]

Je vous présente mes toutes premières "vraies" enceintes... C'était il y'a quelques années déjà, et je ne m'en suis jamais séparé


Ce sont des colonnes d'environ 93cm de haut sans les pointes, bois plaqué, sorties au milieu des années 90. Leur prix étaient apparemment situé entre 5500 et 6000F en 1997, ce qui commençait à représenter une petite somme...

Elles bénéficient d'un rendement confortable (92 db) en bass reflex, et s'en tire à merveille sur tous les styles de musique.J'ai toujours apprécié les enceintes JM Lab depuis mes débuts dans la hifi

J'ai du mettre le nez dans ces enceintes car un problème s’était développé au fil du temps : j'avais un bruit de plus en plus strident sur un des tweeters. Après bien des investigations en prenant soin des HP à chaque manipulation, j'ai fini par trouver le coupable : ce n'était pas le tweeter, mais un condensateur du filtre, probablement un bipolaire chimique monté en parallèle (et qui me générait bien des bruits parasites dans une certain gamme de fréquence sur un tweeter )

Les voilà, posées sur un drap en tissu avant opération :



Malgré les apparences, ce sont bien des deux voies, les 2 boomers étant reliés en parallèle mais avec des filtres différents

L'évent en façade :

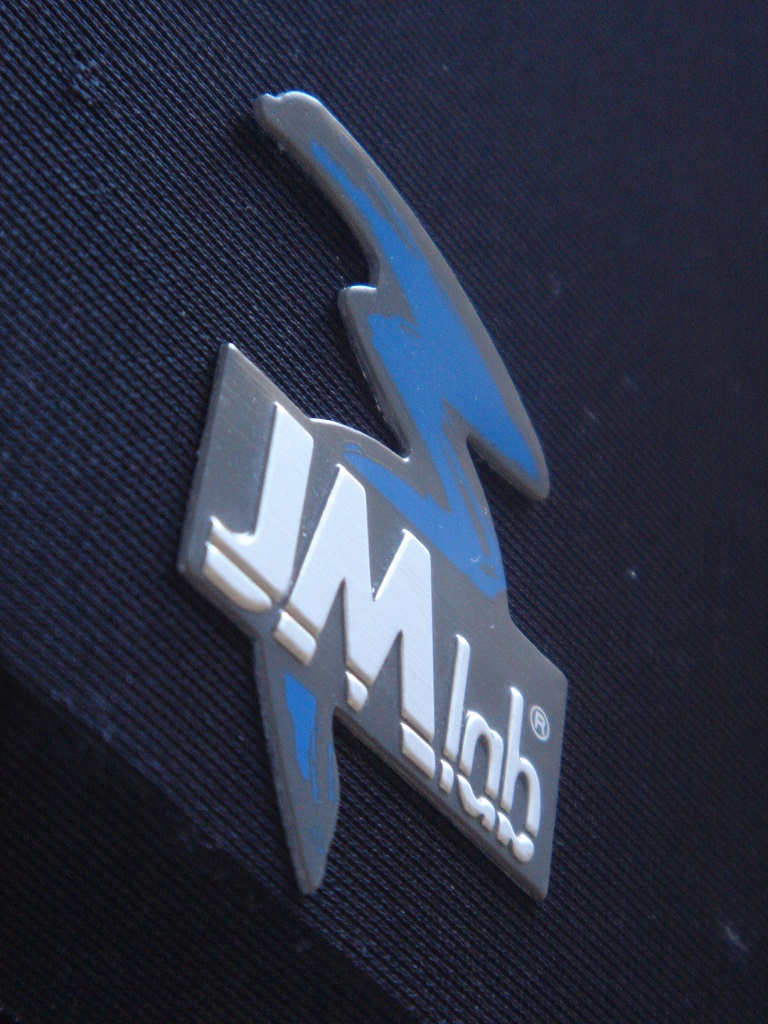

La finition d'ensemble est très correcte et les miennes sont plutôt bien conservées.
Une photo des caches pour voir comment c'est réalisé d'usine :


On peut bien sûr y monter des pointes fournies avec :

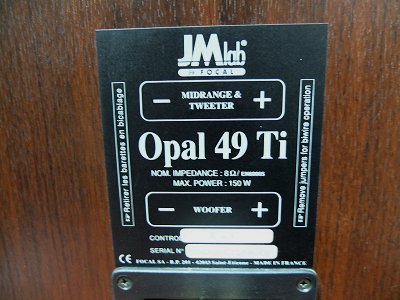

Les spécifications au dos, au dessus des double borniers plaqués or, sobre et sérieux comme d'hab' chez JM Lab :


(désole pour la photo, je l'ai piquée sur http://www.hifi-antique.com)

Une fois le premier HP retiré, on aperçoit l'intérieur, avec la fameuse laine verte, des tasseaux renforts :


On va passer aux choses sérieuses...

[dylanjumpman]

Bon, avant d'aller voir les entrailles, on va quand même jeter un oeil aux HP et tenter de mémoriser les références

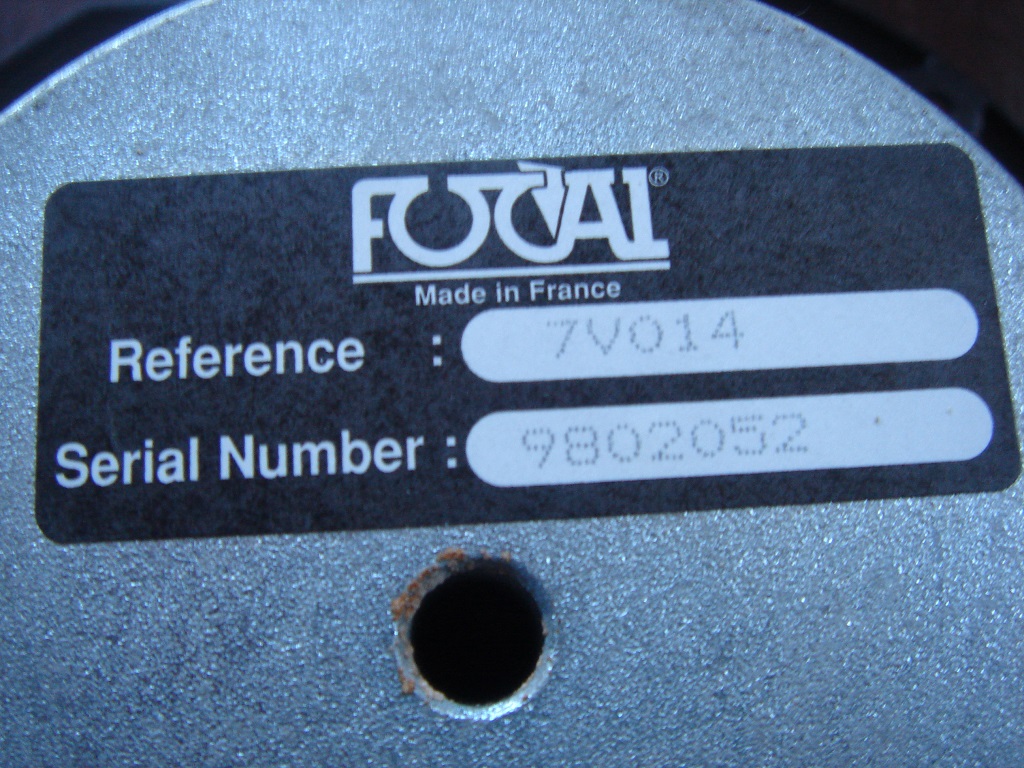

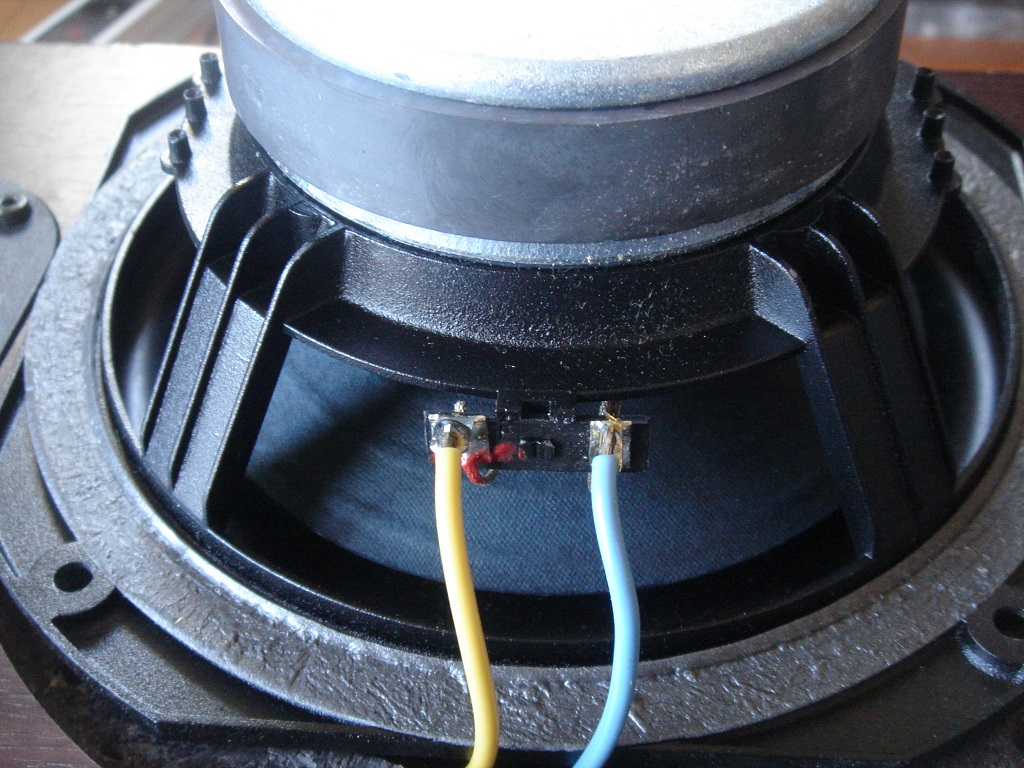

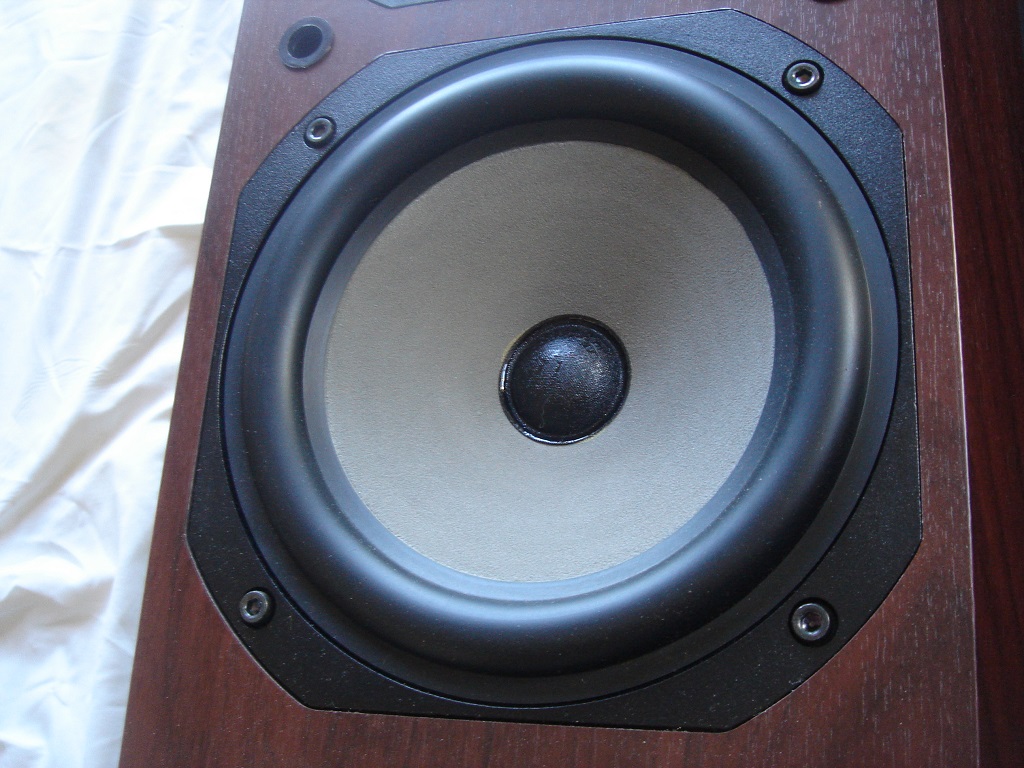

Les HP de grave et de médium sont identiques. Ils mesurent 17 cm de diamètre et sont issus de la séries Polyglass ( pour désigner apparemment les membranes constituées de micro billes de verre). Le saladier entier est en métal et parait vraiment rigide ! Ils portent la référence 7V014 :





Le tweeter n'a pas été utilisé sur beaucoup de modèles (je sais qu'il équipe les Microns Carat)

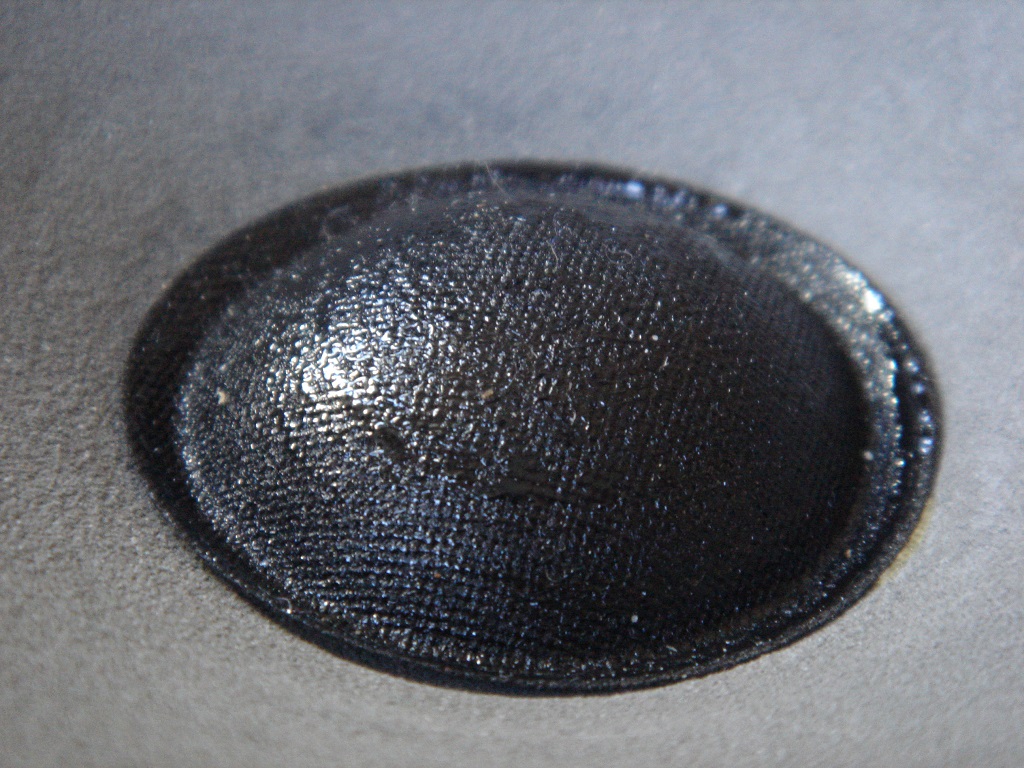

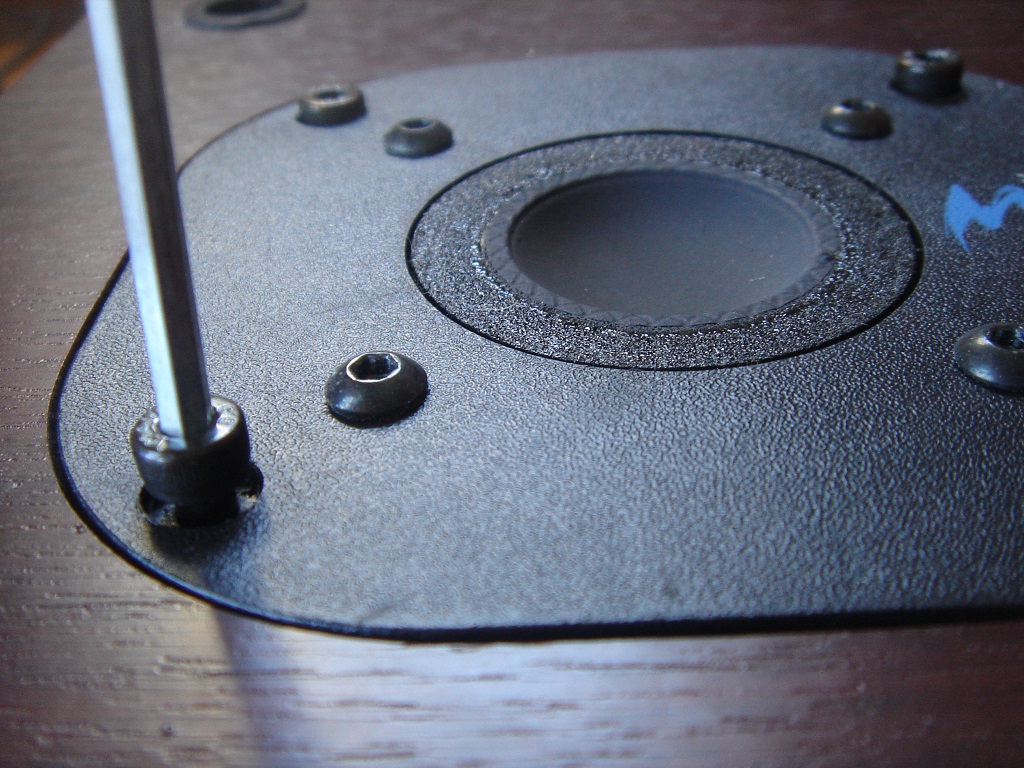

Il s"agit donc d'un tweeter à dôme inversé (procédé cher à la marque, surtout à l'époque) Tioxid de 30 mm
L'aimant est vraiment puissant, alors svp faites gaffe avec les vis et les tournevis quand vous commencez à l'approcher

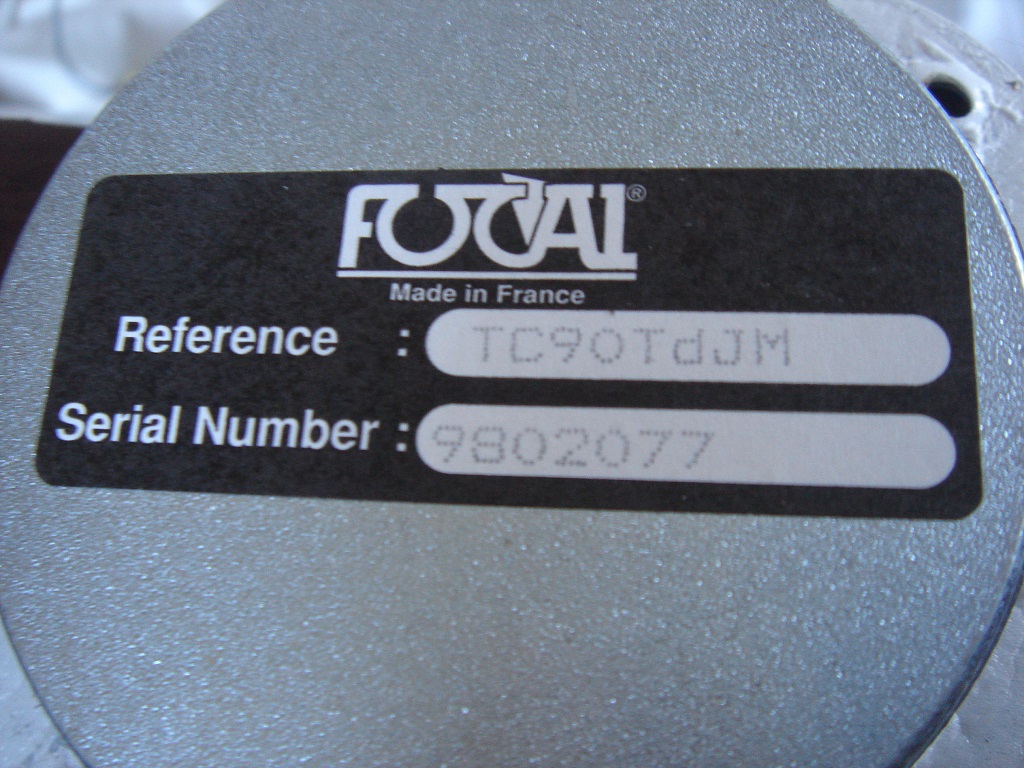

La preuve de la référence... un nom interminable...


On accède enfin à l'intérieur en démontant le boomer. Comme je m’apprêtais à faire une révision complète, j'ai démonté tous les HPs. Toutes les vis sont allen et tout est vraiment bien usiné : pas d'aspérité, ça se visse tout seul, et juste deux clés différentes suffisent :


[dylanjumpman]

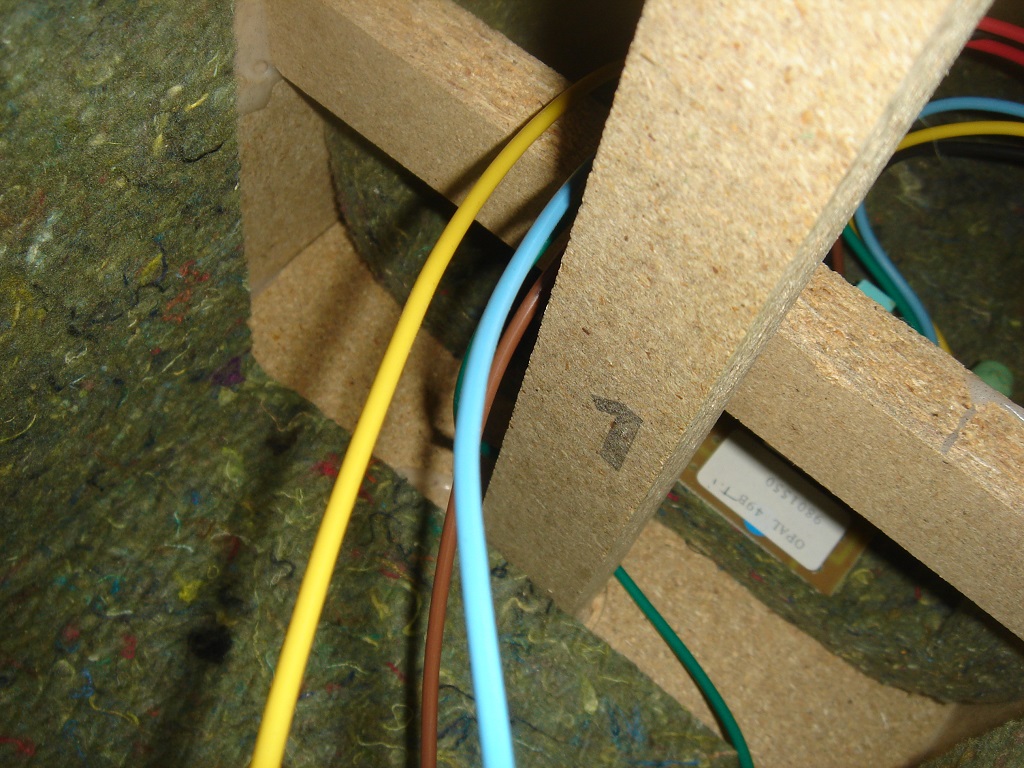

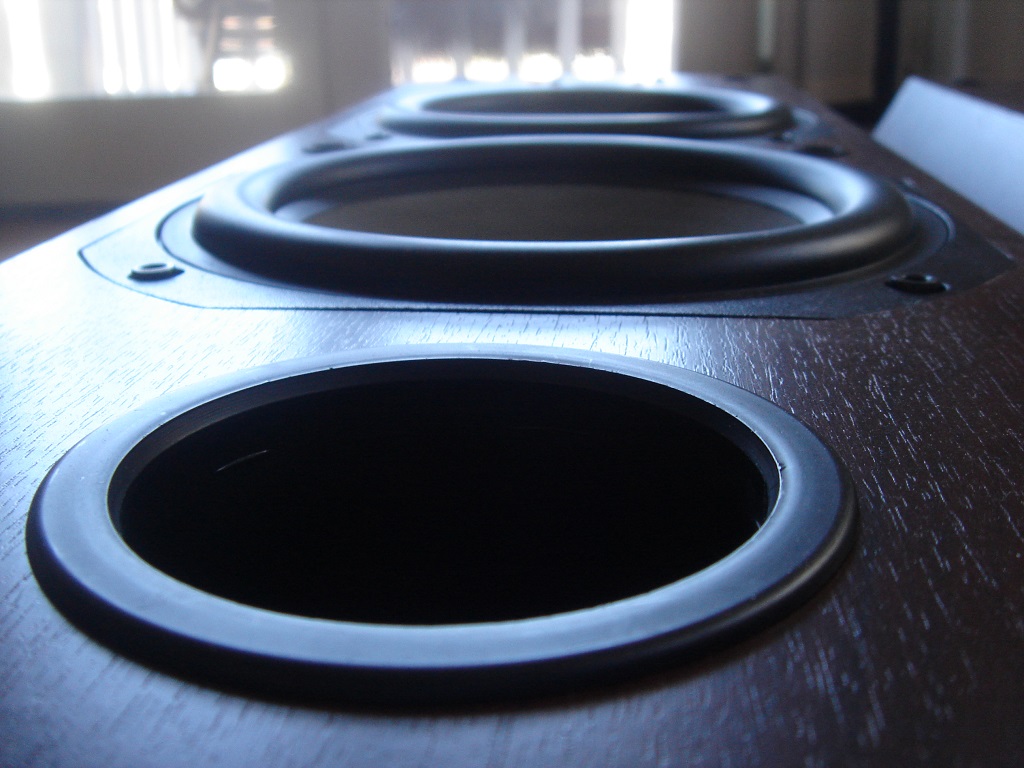

Comme vous le voyez, on a droit a de jolies découpes bien faites dans un agglo qui doit faire dans les 20mm d'épaisseur :


Et on arrive enfin au filtre tant attendu

Sur cette photo-ci, il manque le condo chimique fautif dont je parlais au début :


On a donc du bipolaire chimique, du MKT estampillé JM LAB, du ERO de différentes séries... bref, on va zigouiller tout ça Notez les selfs à barreau ferrite...

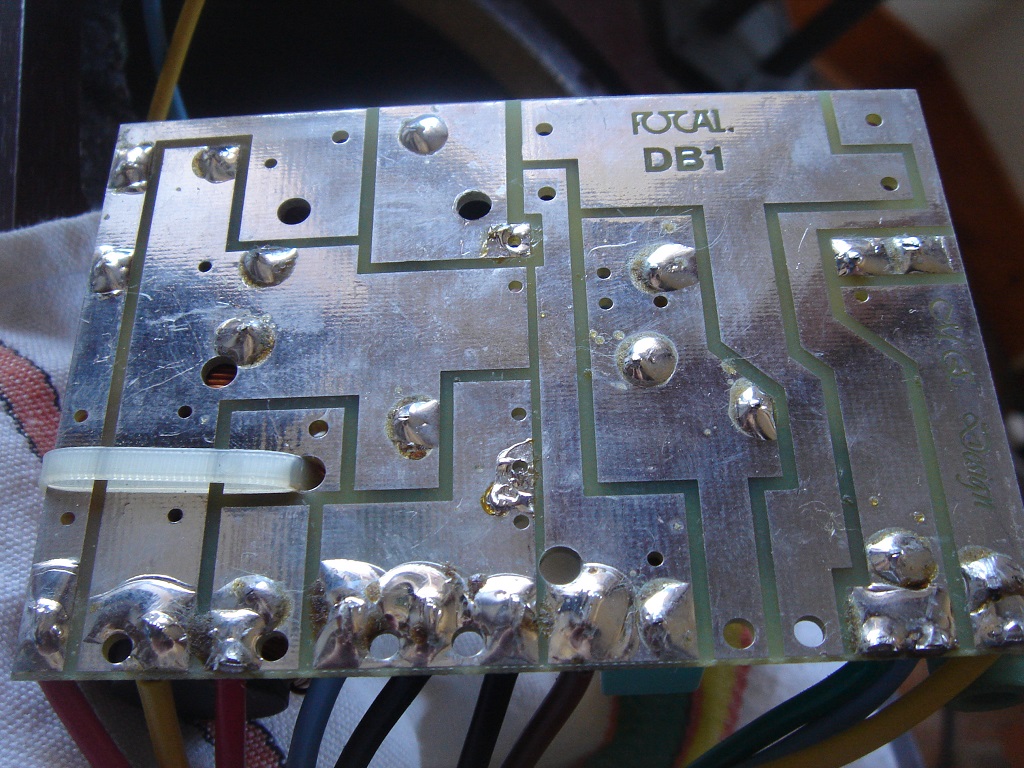

Nous allons de surprises en surprises avec ce filtre ! On apprend en le retournant qu'il s'agit à la base d'un filtre portant la référence DB1 et qui a du être utilisé dans d'autres enceintes... Mais qu'est ce que c'est que cette signature ??



Les pistes et le circuit imprimé sont vraiment de très bonne qualité : l'étain prend tout seul, c'est super épais : THE bonheur

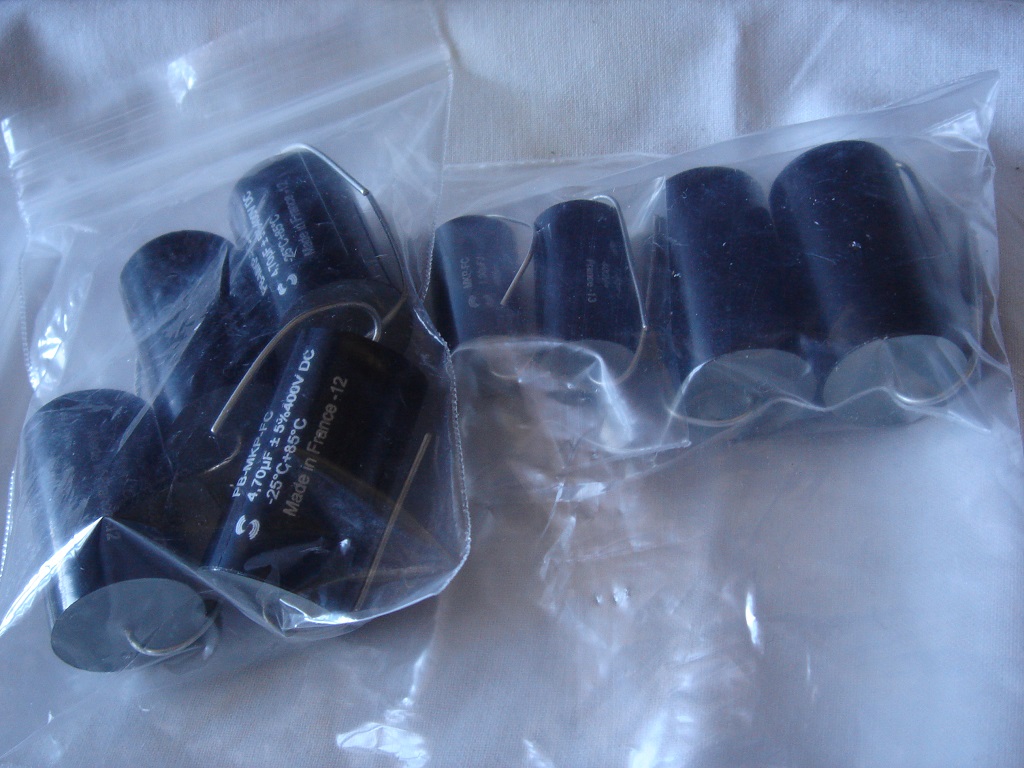

Je m’apprête donc à transplanter des condensateurs MKP Solen, de la série PB-MKP-FC 400V, que j'aime beaucoup, et qui redonneront un sens au "Made in France" accolé au dos.


Comme c'est assez volumineux et que ça aura du mal à passer, il va falloir employer la méthode longue : réfléchir à une disposition propre et bien agencée tout en mettant de la gaine islante sur les pates des condos :


Et voilà, une fois fini ça donne ça :


[dylanjumpman]

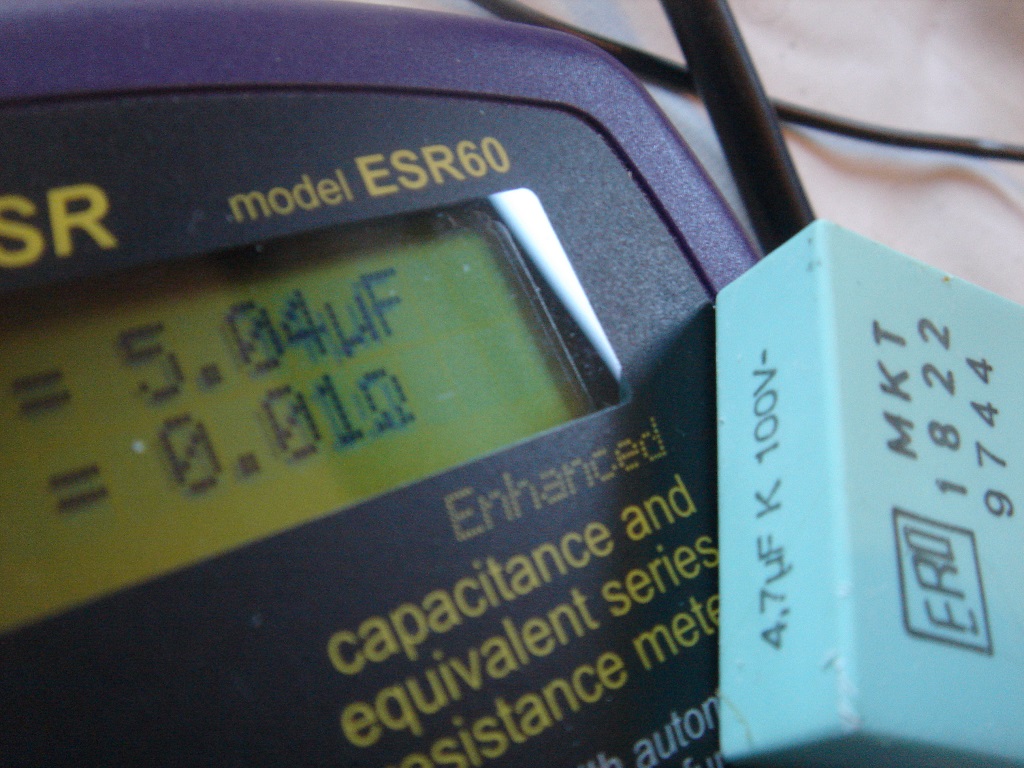

Pour ce dernier post, je vous propose une comparaison à l'ESR mètre des condos d'origine face aux SOLEN :


Premier condo mesuré, ça s'anonce plutot bien...

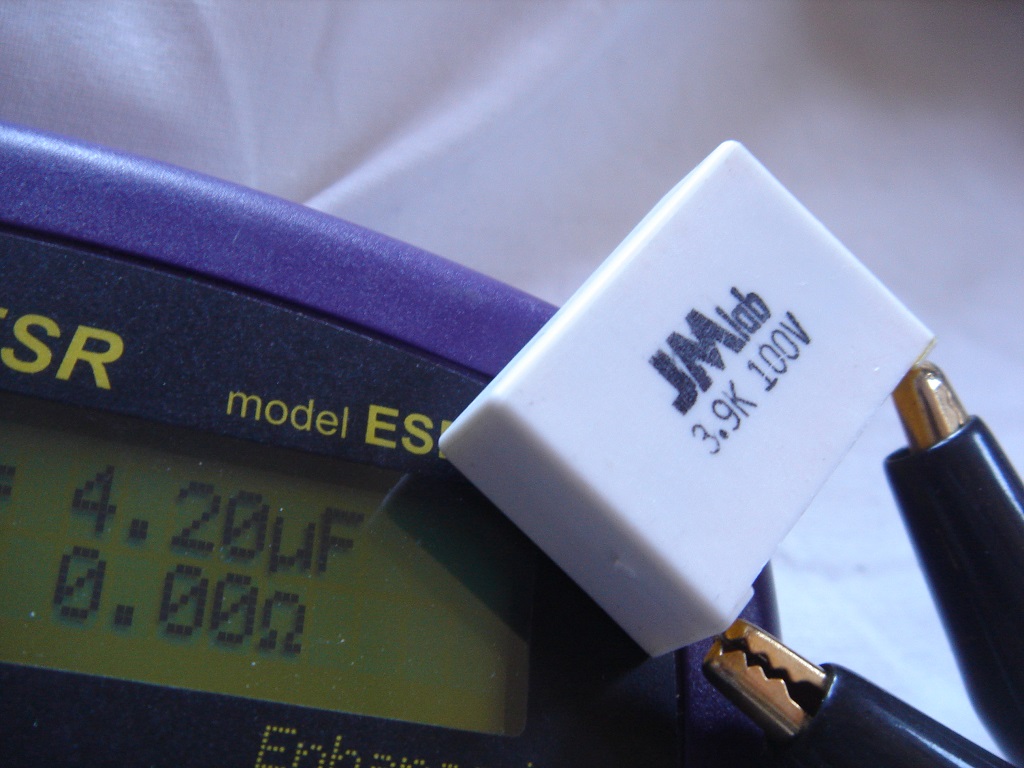

Avec ce MKP blanc JM LAb, on est déjà à presque 10% de + ...




Et alors là, la star de la soirée, le bipolaire chimique ROE (de la grosse bouse). C'est son jumeau qui m'a fait buguer mon tweeter, je l'avais retiré et l'avais jeté aux oubliettes lors du primo démontage
Celui ci n'est pas mal non plus : plus de 15% de +...



Et voilà, le deuxième filtre est achevé et remis en place, on va pouvoir tester tout ça... A noter, les fils des HP sont d'un bon diamètre tout cuivre et les soudures sont toutes bien réalisées


L'ECOUTE :

C'était déjà très sympa avant, et puis sur tous les styles de musique. Mais avec les nouveaux condos, c'est franchement rentré dans une autre dimension
Les premiers mots qui viennent pour qualifier ces enceintes sont "dynamisme" et "aération" : on a vraiment la sensation que c'est vivant et que "ça sort bien", naturellement. Un gros avantage aussi, c'est que ces enceintes sont vraiment à l'aise sur beaucoup de styles de musique.
Je les ai testées sur du transistor de petit à moyenne puissance, sur du tubes... ça sonne du tonnerre partout, une grosse faculté d'adpatation donc !
Le grave est maintenant abyssal pour des 17cm, et ne traine vraiment pas : c'est rapide et précis, pas du tout un son à l'anglaise.
Le seul défaut je trouve est le haut médium-aigu qui peut se révéler fatiguant à la longue par son coté très montant et rapide tout en restant défini.
Bref, quoi qu'il en soit, les condos d'origine sont franchement pas top et brident les possibilité réelles de ces bons Haut parleurs et c'est dommage de ne pas mettre de la qualité. Ces Solen ne sont pas très chers, alors n'hésitez pas...

Bref, j'aime bien ces JM LAb, même si c'est pas ultra vintage, elles vont sur leurs 20 ans

[Broonob]

Les premiers mots qui viennent pour qualifier ces enceintes sont "dynamisme" et "aération" : on a vraiment la sensation que c'est vivant et que "ça sort bien", naturellement. Un gros avantage aussi, c'est que ces enceintes sont vraiment à l'aise sur beaucoup de styles de musique.

Je te rejoins sur tes conclusions à l'écoute des enceintes JM-Lab en général.
Ce sont souvent des enceintes aérées et polyvalentes. Faciles à vivre.

Merci pour ce beau CR.

[pionroi]

fabrication de qualité pour un CR qui l'est tout autant
à toi pour ce reportage qui est autant un tuto qu'un CR

[megaoctet]

Dylan,

Merci pour cette présentation très complète!

Je connais très très bien ces enceintes Elles sont très faciles à "driver", très neutres, détaillées et précises à l'écoute. De plus, on peut encore les trouver à des prix attractifs. Je pense que dans 10 ans, les prix d'occasion de ces enceintes vont grimper très haut. Personnellement, je les adore. J'avais un paquet de JM Lab mais j'ai du m'en séparer pour aller voir chez les vieilles Cabasse.

Musicalement,

[phil]

des JM LAB ?

la 49ti est la grande sœur de la 29ti, équipé des même HP (si je ne me trompe pas).

pour les HP, le tweeter est à membrane titane enduit de Tioxid, excellent tweeter quand il est bien filtré, on le retrouve dans les Micron Carat effectivement. si le registre médium aigu te semble un peu en avant, je te propose de mettre une résistance de 1 à 2 ohms en série avec le tweeter. pour le grave c'est de la membrane papier enduit bille de verre.

ces enceintes sont plutôt à l'aise sur des musiques modernes, elles manqueront peut être de finesse dans le médium pour de la musique classique ou pour des voix. par contre sur du rock, c'est très vivant. elles aiment des amplis assez doux en haut.

pour le filtre, ce circuit imprimé DB1 est utilisé sur un grand nombre d'enceintes ou il est possible de câbler de différente façon des 2 ou 3 voies.

[Klemp]

Bref, quoi qu'il en soit, les condos d'origine sont franchement pas top et brident les possibilité réelles de ces bons Haut parleurs et c'est dommage de ne pas mettre de la qualité. Ces Solen ne sont pas très chers, alors n'hésitez pas...

Merci Dylan pour cette présentation qui montre bien l' importance de ces condensateurs sur l' écoute

[dylanjumpman]

pour les HP, le tweeter est à membrane titane enduit de Tioxid, excellent tweeter quand il est bien filtré, on le retrouve dans les Micron Carat effectivement. si le registre médium aigu te semble un peu en avant, je te propose de mettre une résistance de 1 à 2 ohms en série avec le tweeter

Merci pour les précisions et pour le conseil mais je crois que je vais laisser tel quel, dans la config d'origine. Peut être que si la bricolite aiguë me reprend, j'y remettrai le nez dedans...

ces enceintes sont plutôt à l'aise sur des musiques modernes, elles manqueront peut être de finesse dans le médium pour de la musique classique ou pour des voix. par contre sur du rock, c'est très vivant. elles aiment des amplis assez doux en haut.

C'est vrai qu'elle sont particulièrement à l'aise sur le pop/rock, métal et l'électro, mais elles se débrouillent pas si mal sur du classique ou du jazz, je peux attester J'ai essayé aussi du funky avec un vinyle de Prince, c'était

Merci Dylan pour cette présentation qui montre bien l' importance de ces condensateurs sur l' écoute

Tout à fait, et j'ai mis les mains dans le cambouis car j'avais des grésillements bien réels (dans une petit gamme de fréquence) sur un tweeter provenant très probablement d'un condo chimique bipolaire en parallèle qui partait en vrille. Cela démontre incontestablement que tous les condensateurs d'un filtre passif ont leur importance sur le rendu final
