PSI Quadrature

[CHARLES33]

Si je vous dis "parois souple intégrale" (PSI) , vous allez bien sûr penser à tout sauf à une enceinte.
Evidemment

PSI 1.jpg (198.93 Kio) Vu 8147 fois

Voici donc l'objet (rare et original) dont il va être question dans cette petite présentation:

PSI 2.jpg (219.86 Kio) Vu 8147 fois

Enceinte à diffusion indirecte et à ionostat:
http://www.ingenieuxduson.net/t1157-etu ... -classique
et mon illustre voisin en avait déjà parlé:
http://cabasse.vraiforum.com/t1524-Psi- ... m?start=15

Nous ne sommes d'ailleurs pas très sûr du modèle c'est tout dire....

PSI 3.jpg (145.14 Kio) Vu 8147 fois

Comme d'habitude c'est encore le Prince de la Broc qui nous a déniché ce modèle aussi étrange qu'intéressant.

Ces enceintes sont équipés de deux HP Audax de 10 cm placés dos à dos et d'un petit tweeter TW 74A.

PSI 5.jpg (186.17 Kio) Vu 8147 fois

On voit ici l'emplacement des différents HPs:

PSI 51.jpg (207.06 Kio) Vu 8147 fois

Pour faire simple les suspensions des médiums se sont désagrégées, les deux tweeters sont morts, le condo passe haut de 3uf des tweeters (seul élément de filtrage ) a largement dérivé.

PSI 4.jpg (192.3 Kio) Vu 8147 fois

Avec la célérité qui lui est coutumière, son altesse le prince de la Broc nous fait parvenir suspensions, condensateurs et nouveaux tweeters proches, semble-t-il des caractéristiques des minuscules TW 74a.

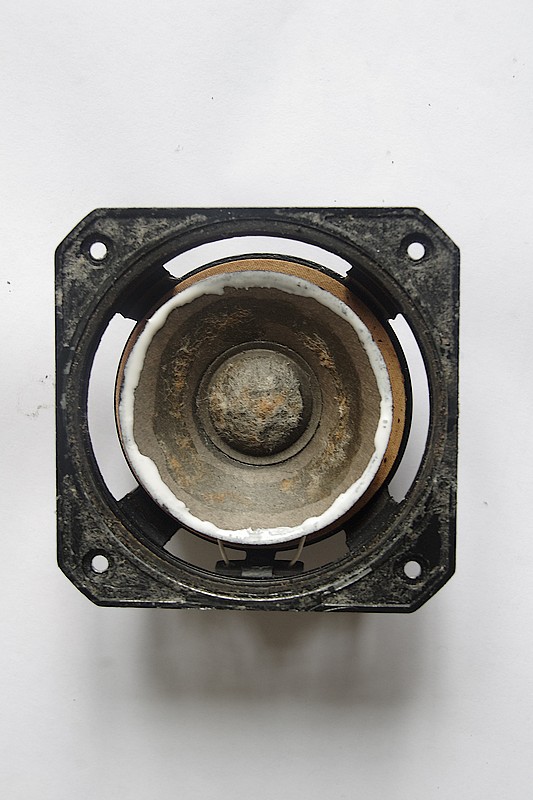

PSI 60.jpg (155.45 Kio) Vu 8147 fois

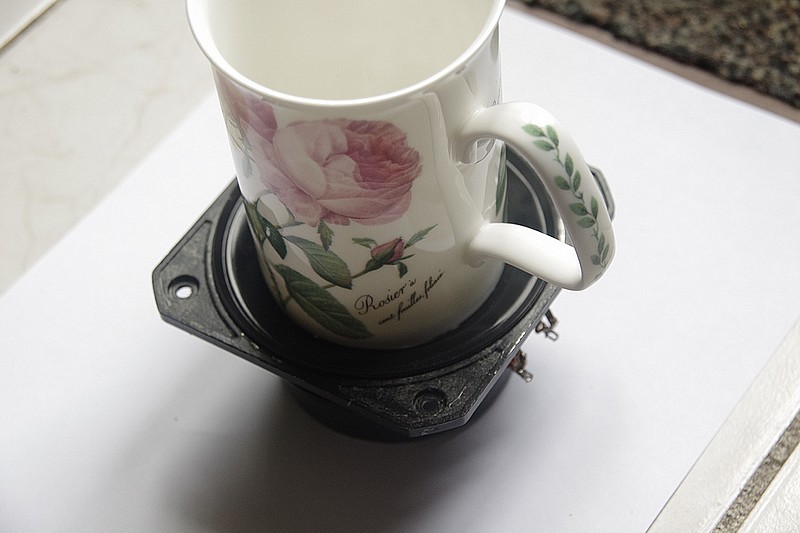

PSI 61.jpg (131.27 Kio) Vu 8147 fois

PSI 7.jpg (252.44 Kio) Vu 8147 fois

Malheureusement (ou heureusement, nous verrons bien dans quelques jours) il nous a été impossible de trouver des suspensions mousse pour les hautparleurs, de nouvelles suspensiosn caoutchouc (certains modèles de ce HP en sont équipées) on donc été mis en place.

[CHARLES33]

A l'origine la membrane des hautparleurs médium était partiellement recouvertes d'une couche de mousse qui a également disparu mais dont on retrouve les traces inaltérables.

Le schéma électrique de cette enceinte est fort simple semble-t-il puisque quasiment non filtrée pour autant j'ai du mal à comprendre le passage de ce cable dans cet étrange objet qui débouche sur notre conduit de VMC

PSI 31.jpg (130 Kio) Vu 8138 fois

Ne jetez pas les pailles que vos enfants ramènent de chez Mc Do, ça peut toujours servir....

PSI 62.jpg (151.75 Kio) Vu 8138 fois

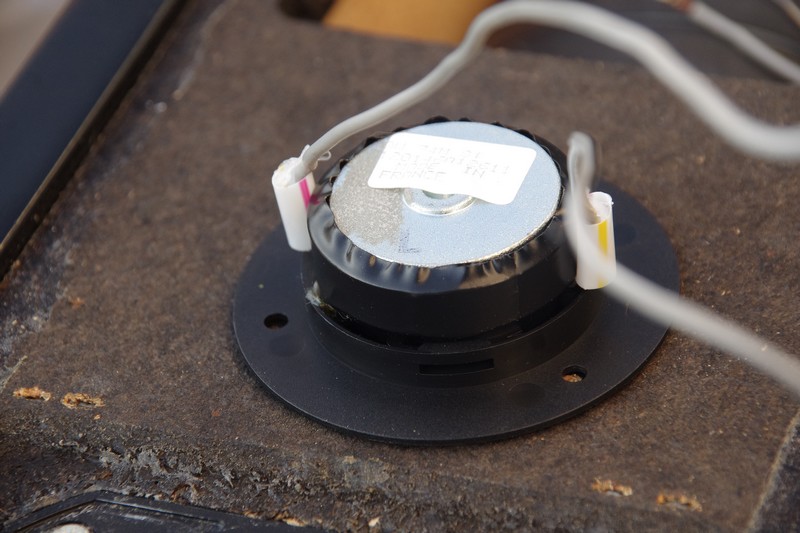

Les nouveaux tweeters n'ayant pas tout à fait le même format, il a fallu composer.

PSI 711.jpg (189.82 Kio) Vu 8138 fois

Le filtre passe haut (condo de 3uF) étant initialement fixé sous l'aimant ddes tweeters. Il a fallu déporter celui-ci, compte tenu de la taille plus importante de l'aimant des nouveaux HPs.

PSI 71.jpg (176.07 Kio) Vu 8138 fois

Pour l'instant les belles (très jolie laque, malheureusement un peu abîmée par endroits) terminent leur convalescence, je ne désespère pas de vous faire un premier compte rendu d'audition sous peu.
Pour rendre à César ce qui appartient... la reprise du circuit électrique a été entièrement dirigée par Alain (Hencot).

PSI 6.jpg (184.95 Kio) Vu 8138 fois

[damien]

Bonsoir Charles!

J'adore quand la team bordelaise est en action
Vivement la suite sur cette étrange conception

[CREAM]

Charles au sang chaud, beau travail dans le jardin d'hiver
Etonnant tout cela

Le moteur bizarre ce pourrait être un haut-parleur à résonnance de surface (plus sûr du nom d'époque) comme il existe aussi des micros de contact (caisse d'instrument) ou piézoélectrique.
Ce procédé fait vibrer une surface émissive ou pour le micro capte les vibrations solides d'une surface exitée

C'est quoi la "gaine de cheminée" qui doit amplifier ou résonner cette vibration solide crée par le moteur

[obomusic]

Messieurs !

Il ne vous manque plus qu'une équipe de Bricol'Girl ou de James Bond Girl pour parfaire le tableau...Vu le niveau vous méritez bien !

[phil]

toujours aussi impressionnant les gars

une rareté que celle là, et ce système de reproduction du grave, étrange.

on attend la suite.

pour la team Bordelaise : hip, hip, hip

[dd83]

Hourra pour nos bordelais
Polyvalence totale:électronique,ébénisterie:une vraie "Audio team" ....

[damien]

Hourra pour nos bordelais
Polyvalence totale:électronique,ébénisterie:une vraie "Audio team" ....

Tu oublies le "dénicheur"

[pionroi]

la team !

au remontage, je vous suggère avec une certaine gravité de penser à coller l'aimant (ionostat si ce modèle en comporte un ), sur les miennes, avec le temps il est tombé en les trimballant ). le CC n'est pas loin si cet aimant se promène au gré des déplacements de l'enceinte.

belle équipe de

[CHARLES33]

Salut Georges,
ce que tu appelles l'aimant/ionostat c'est la chose qu'on apercoit sur la photo PSI 31 ?. Dans ce cas, et comme on le voit, il est fixé (assez brossièrement) avec une planche de bois.
Une ou deux photos des tiennes pour voir la différence ?
