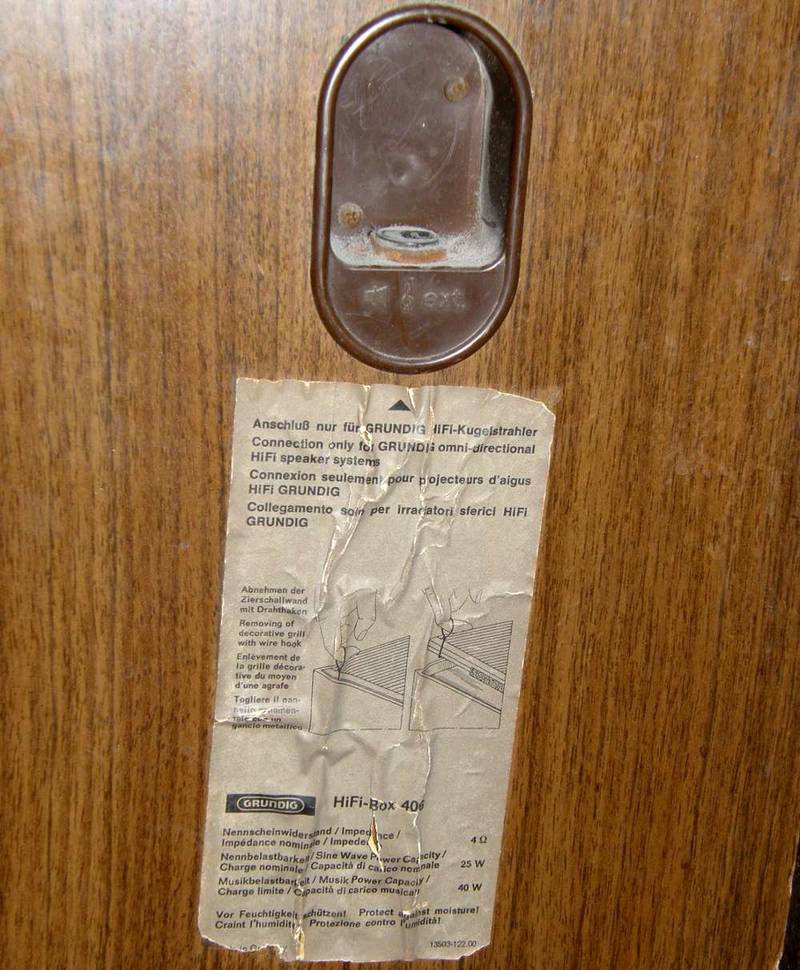

Grundig HiFi-Box 406

[Pougatchoff]

Je viens d'en terminer le dépannage, il ne me reste plus qu'à les rénover.

[Pougatchoff]

Faudra qu'à l'occasion je dégote une paire de cubes pour brancher sur les sorties idoines à l'arrière des 406.

http://grundig.pytalhost.com/grundig73/grundig73-25.jpg"

[Clavette]

La suite...

[chris]

GRUNDIG A FOND





:helloman: c'est bien ce modèle que j'ai vu le plus au emmaus (une certaine époque )

[damien]

ouah j'adore!!
PE n'a pas fait des trucs similaires?

[LeTOF]

[quote="chris"]GRUNDIG A FOND

+1

[Pougatchoff]

Un coup de peinture noire pour cacher la misère et demain elles seront en test sur le Nikko TRM600.



http://www.stef.free.fr/hifi/pages/Grun ... ox406.html

[rocknrach]

Alors ces enceintes? J'en ai récupéré une paire il y a quelque temps pour la somme honteuse de deux euro. A ce prix une enceinte à un tweeter hs et le boomer pas d'origine, mais je devrais recevoir des hp d’Allemagne. Si elles sonnent comme les 306a c'est tout bon!

[christophe d]

Grundig hifi box 406 (Restauration puis présentation)

J’avais lu beaucoup de louanges concernant les hifi box sur le forum, aussi quand une paire s’est présentée pour 20 unités mais avec un tweeter HS, je me suis dit que je ne risquais pas grand-chose…
Après avoir essayée celle qui fonctionnait et constaté que ça valait vraiment le coup, je commence le démontage de la défectueuse, tout en écoutant TSF jazz avec la première, ça encourage…

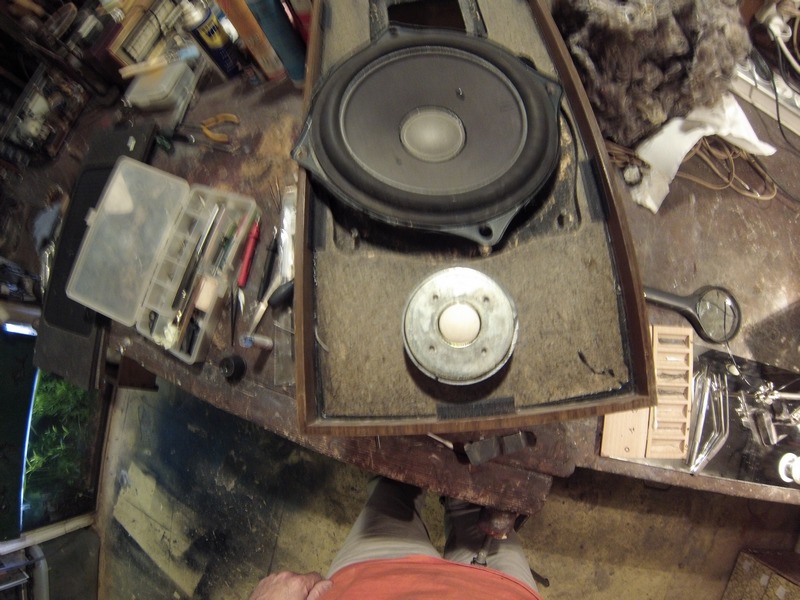

Bon, rien de difficile pour démonter l’ensemble, le tweeter n’était même pas branché. L’enceinte est remplie d’une espèce de bourre isolante.

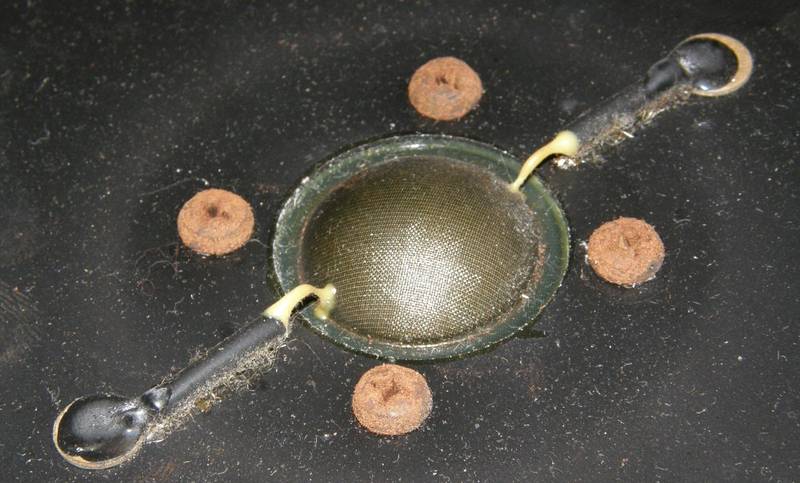

Et on voit sur cette photo une totale interruption entre le dôme et une des connexions


La partie supérieure est séparée sans soucis de l’aimant, 4 vis…


Il reste 0.5 mm de fil, suffisant pour pouvoir le tirer après avoir ramolli la colle à l’acétone avec un bâtonnet coton. Malheureusement, le fil me reste dans la pince, sans un poisson au bout : il est en fait rompu dans le bobinage. Enfer !
Ce n’est pas avec la loupe ci dessous que je vais trouver la ou plutôt les ruptures, mais avec une bonne loupe d’horloger. D’ailleurs tout ce qui suit se fait avec la loupe sur l’œil, et à 1 cm de l’objet, même si vous ne le verrez pas sur les photos.

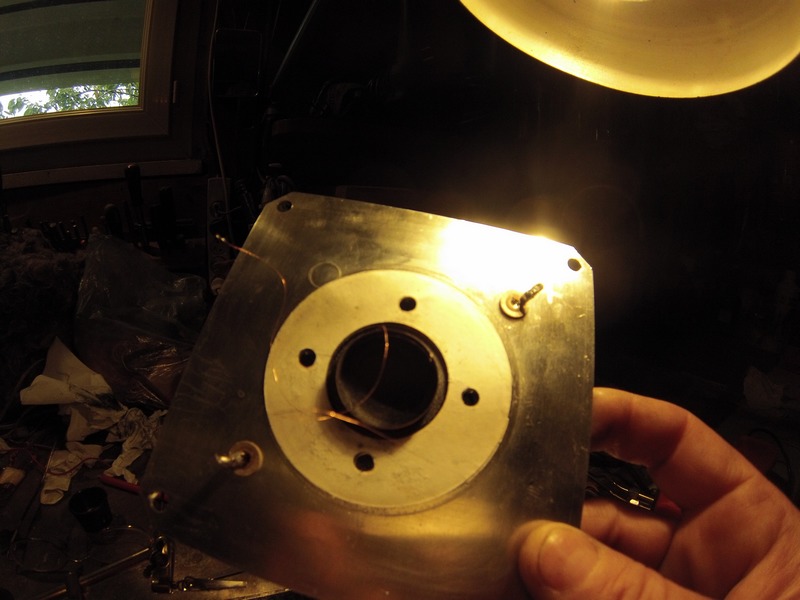

Le fil est rompu sur la première et sur la dernière spire, juste lorsqu’il coude sur le support pour rejoindre et traverser le dôme. L’ohmmètre me permet de vérifier que le reste de la bobine est correct. C’est donc faisable, si je déroule une spire de chaque coté, soit une perte de 2 spires sur 20 ; 10% de perte en inductance, c’est grave docteur ?
Facile à dire, mais comment saisir un bout de ce fil très fin et collé pour tirer dessus ? Même une lame de rasoir ou une aiguille à coudre sont énormes en comparaison. Mais j’ai la chance d’avoir récupéré des épingles d’un collectionneur de papillon, certaines sont 4 fois plus fines et me permettent de décoller ce fil (on devine cette épingle entre mes gros doigts).


Après je peux enfin tirer avec une pince les deux spires


Puis je décolle soigneusement l’autre jonction rompue à l’aide d’acétone


[christophe d]

suite...

Et j’arrache le reste


Une fois dégagé, nettoyage à l’acétone du support et récupération de l’espèce de pâte noire qui l’entoure pour amortir la liaison avec la caisse


Voilà c’est propre, avec les deux fils bien tirés


Maintenant, il faut les faire passer au travers d’une des mailles du dôme et ce n’est pas facile du tout ! Encore avec l’aiguille fine et la loupe, repérer la maille voulue, la traverser et élargir légèrement. Puis on recommence avec une aiguille à peine plus large. Et le fil devra être étamé très finement pour être suffisamment rigide pour passer dans chaque maille.

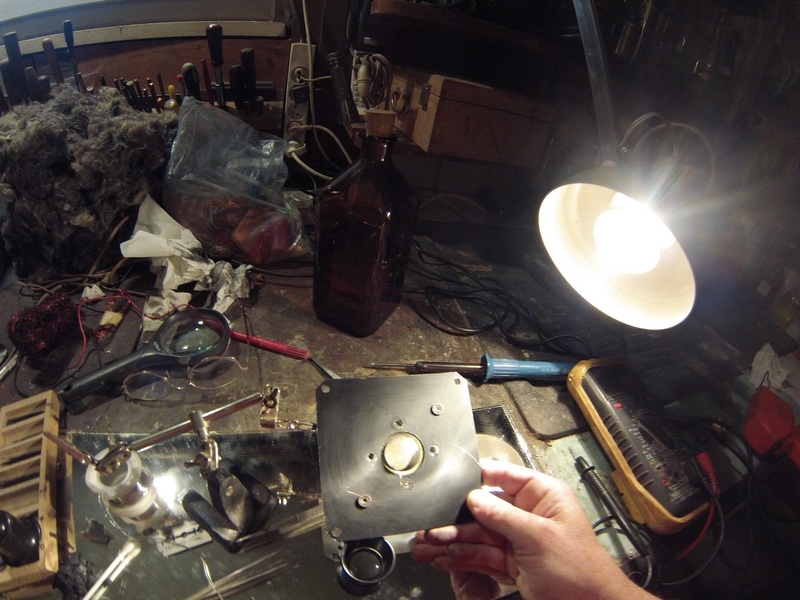

C’est à ce niveau que l’éclairage est important sur les deux faces du dôme pour pouvoir voir et tirer le fil de la maille : c’est pourquoi mon support est un miroir.


Ouf, le plus dur est fait, mais pour la spire supérieure…


Pour la spire inférieure, il faut d’abord traverser le support bobine, puis le dôme


Cette fois c’est tout bon. La suite demain. Bonne nuit
