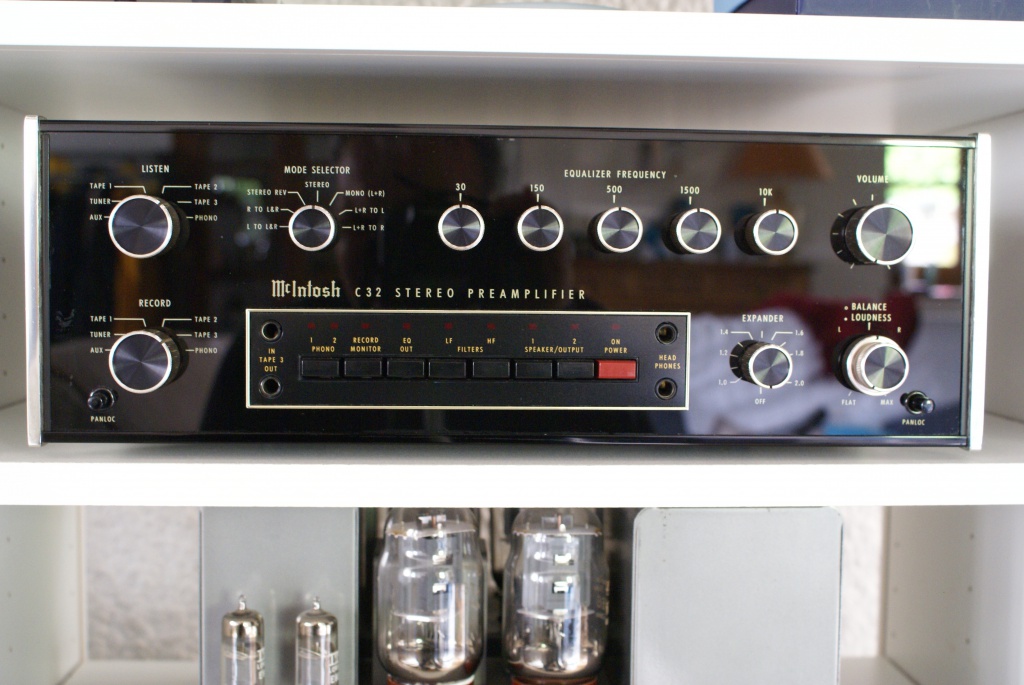

Aujourd’hui je souhaite vous présenter une remise en état qui a duré très très longtemps !
Cet appareil était à l’origine pourvu d’un faux contact sur une voie. Mais si je peux me permettre ce jeu de mots il ma fallu du temps pour trouver la voie !
- 01.jpg (293.7 Kio) Vu 2924 fois
Tiens justement je vais en parler de ces nappes infâmes et indignes de Mc Intosh !
Tenez-vous bien, elles sont en papier plastifié avec méplat rentrant dans des prises à insertion, si vous en déconnectez une méfiance elle va se dédoubler puis les fils cuivrés étamés vont ressortir comme un diable de sa boîte !
Croyez moi bien si vous ouvrez ce genre d’appareil et que vous soyez un tant peu soigneux, vous partez pour une galère sans même en voir le bout !

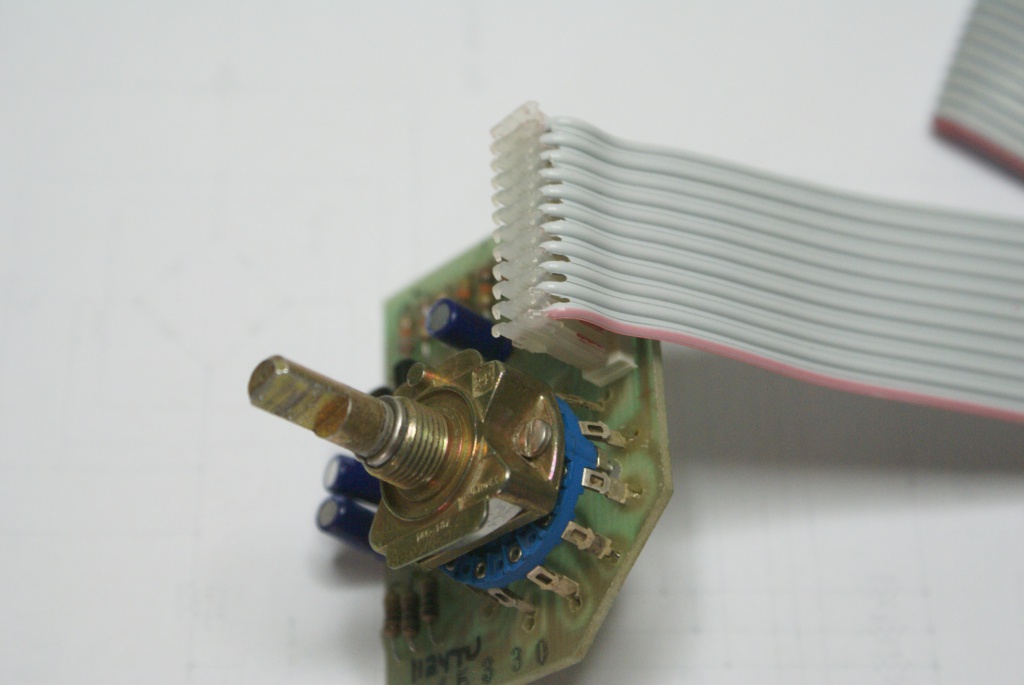

Donc j’ai tout repris ces limandes par de vrais limandes plus connecteurs à verrouillage et oui sur les originaux on trouvait du scotch papier pour les tenir connectées (regardez les photos)

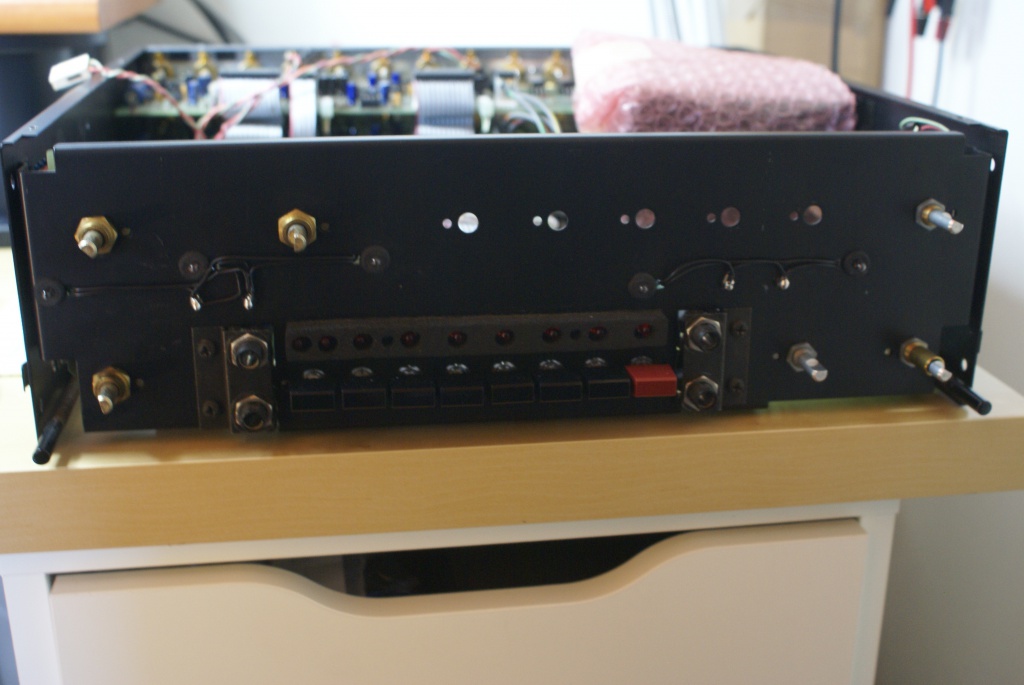

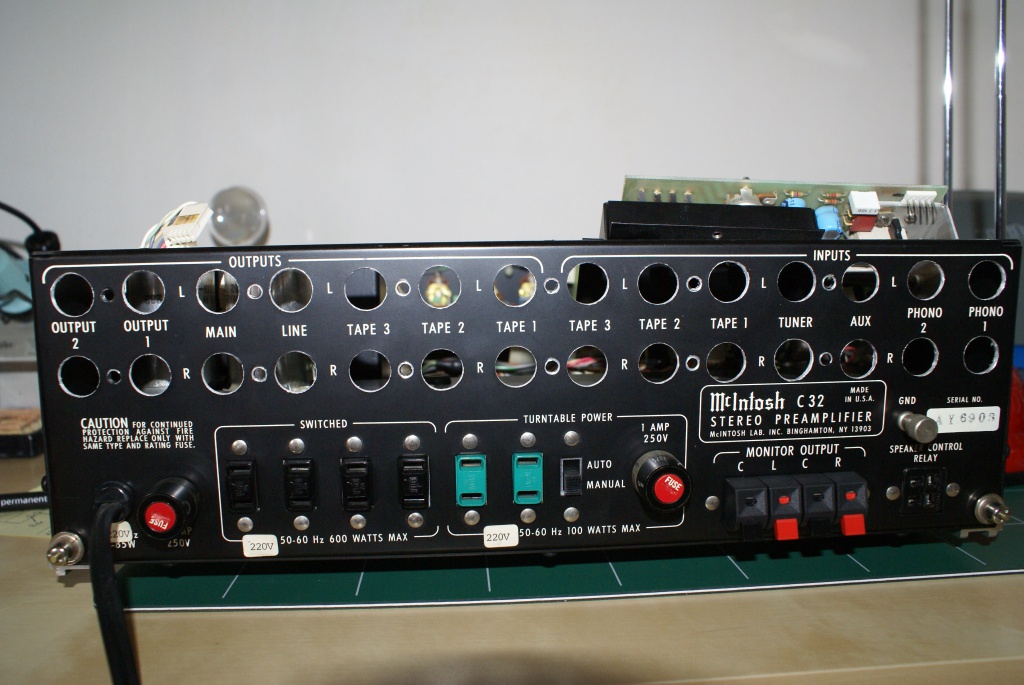

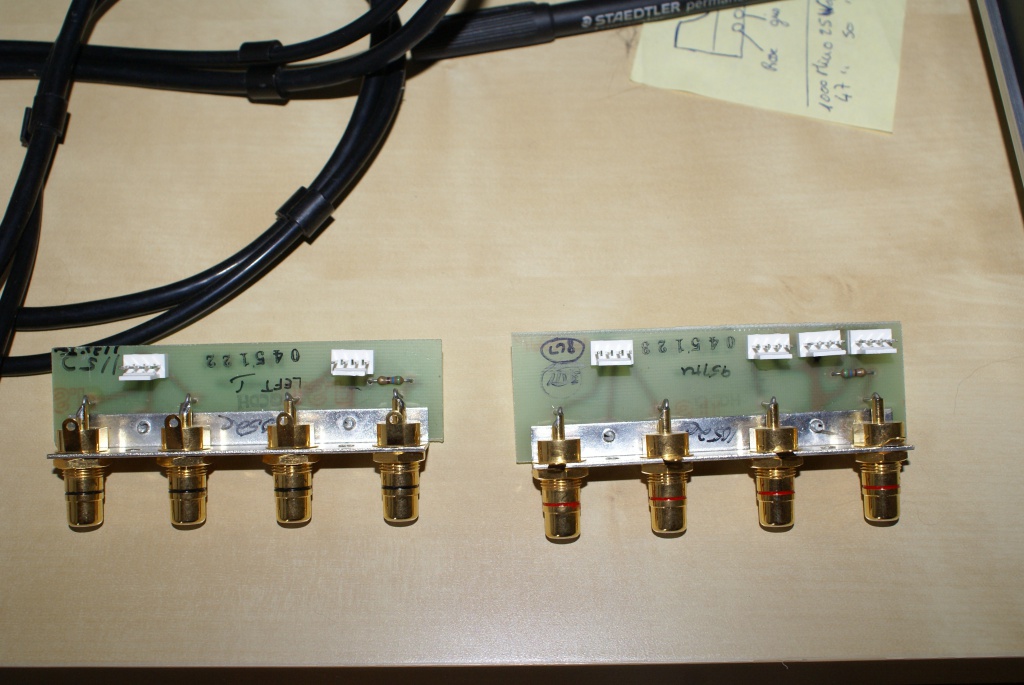

Puisque l’on parle de connectique, que pensez-vous des prises RCA en face arrière ! Incroyable l’état de surface ne permet plus d’avoir un contact correct, donc échange de toutes ces prises !
- 02.jpg (213.05 Kio) Vu 2924 fois
- 03.jpg (203.72 Kio) Vu 2924 fois

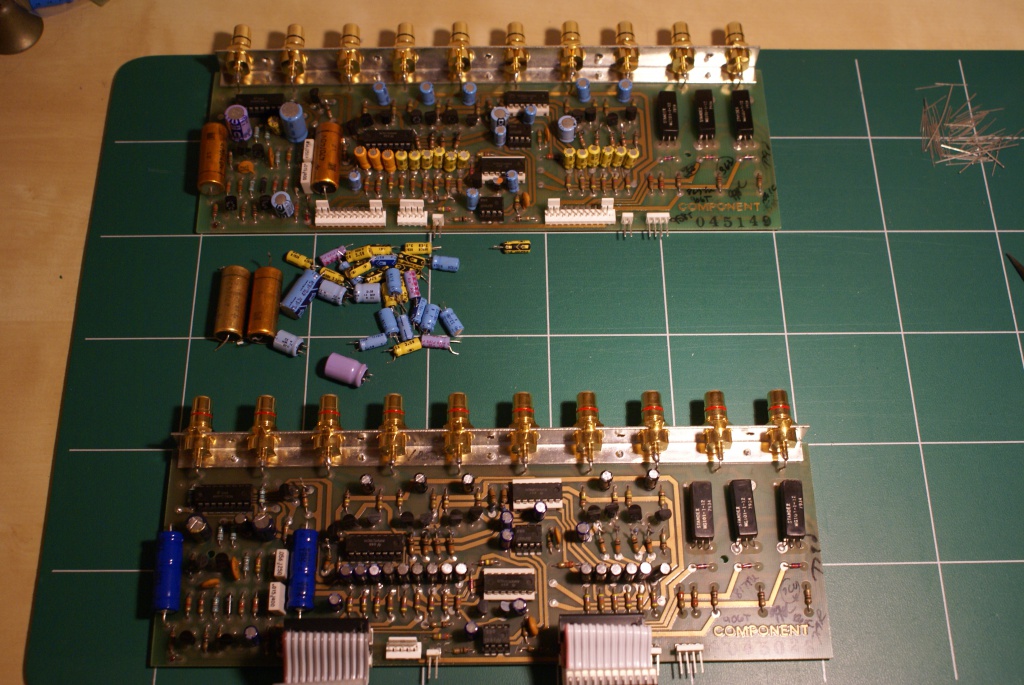

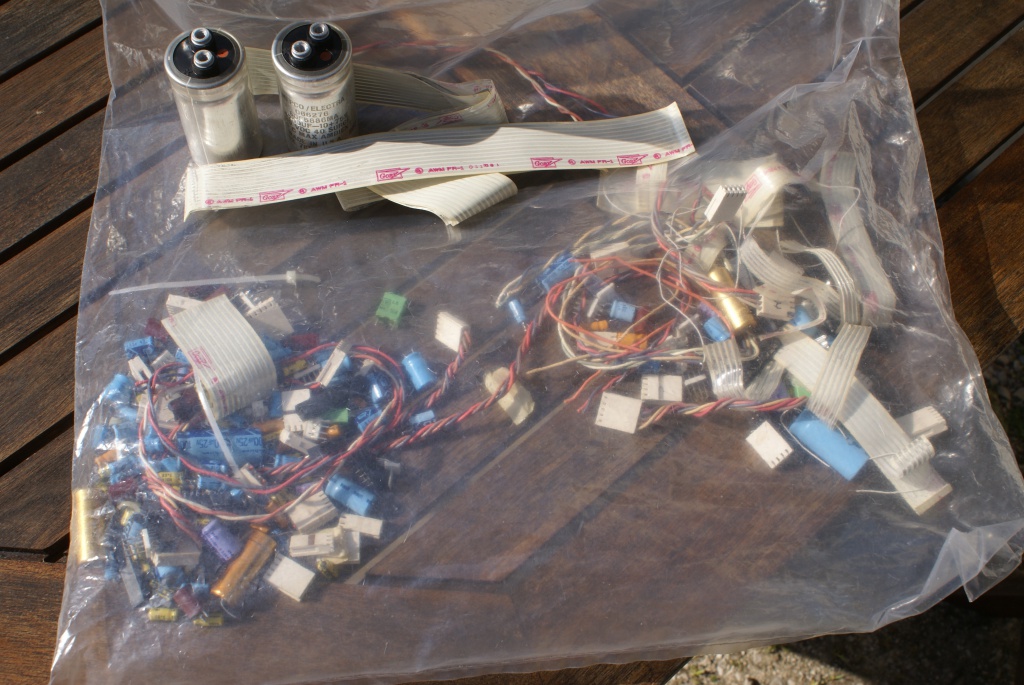

Et puis et venu le temps de changer tous les condensateurs chimiques et là aussi le nombre est incroyablement élevé tout en les choisissant au mieux et en attachant une intention toute particulière à ceux présent en série sur le signal (Wima par exemple) même les condensateurs d’alimentation m’ont posé un problème de dimensions (lors de la prise de commandes tout était ok !) mais à la réception, Farnell dans ces cotes n’ a pas tenu compte de l’isolant en plastique autour de l’aluminium ce qui m’a rendu dans l’impossibilité de serré le collier. Donc démontage de l’isolant puis mise en place d’un isolant plus fin Kapton ce qui a permis de serrer ces sacrées capacités !
Un exemple avec le MCD201 et une mécanique tout plastoc et de mauvaise qualité. Erreur corrigée avec le MCD301, mais à quel prix ! ! !
Stéphane,
)
