Ce gros Sansui est arrivé mal en point. Une ronflette importante, quelques mauvais contacts dans les commandes, un sélecteur qui tourne dans le vide et une sonorité brouillonne sont les symptômes divers qu’il faut régler.

Sansui AU-7700
Sansui AU-7700
Cet appareil a déjà eu droit à une visite.
Le sélecteur de sortie HP a été remplacé. Son axe auparavant cannelé ne l’est plus. L’intervenant a remplacé le bouton original par un autre rentré « en force » sur l’axe.
Cette bidouille n’a duré qu’un temps.

Sansui AU-7700

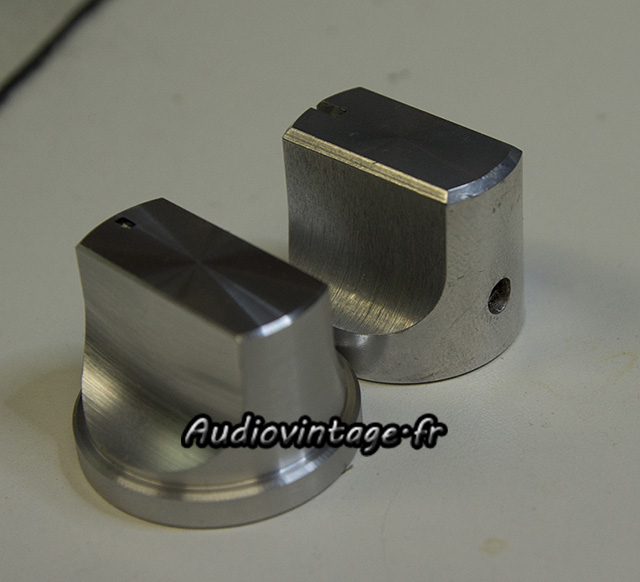

Il est hors de question de remplacer le sélecteur en question, mais en fouillant un peu dans la « boite à boutons », j’ai pu mettre la main sur un remplaçant au design similaire des autres et disposant d’une vis de serrage sur son corps.

Sansui AU-7700
Sansui AU-7700

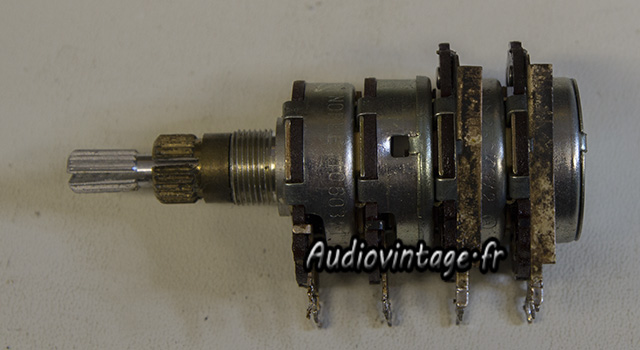

Les soucis de ronflettes ont d’abord été attribués au potentiomètre de volume.
Celui-ci présentant de toute manière quelque soucis d’encrassement, il a été retiré de l’appareil et très partiellement démonté.
L’usure des pistes est bien là, mais rien de catastrophique.

Finalement cette ronflette était liée à une mauvaise masse générale. L’appareil ayant été mal remonté par un intervenant passé, la plupart des vis n’étaient absolument pas serrées.

Sansui AU-7700
Autre découverte lors de son auscultation, une des entretoises situées entre la connectique et le circuit imprimé est brisée.
Un collage partiel suffira à rendre cette entretoise fonctionnelle.

L’appareil fonctionne désormais, mais dire qu’il est en forme serait présomptueux.
Il est brouillon, une dynamique qui n’a rien à voir avec ce que l’on peut attendre de cette série, ce n’est pas équilibré, ça part un peu dans tous les sens.

Sansui AU-7700

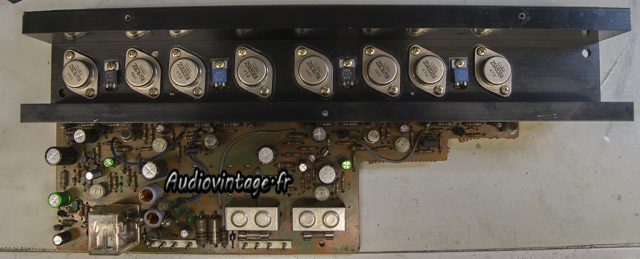

Le circuit principal dans son jus.

Sansui AU-7700

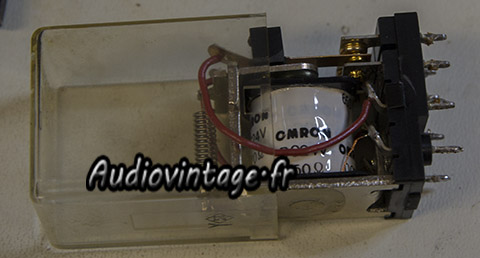

Démontage et nettoyage du relais.

Sansui AU-7700
Circuit revu. Nouveaux condensateurs chimiques en place, serrage de quelques vis au niveau des transistors de puissance et drivers (et mise en place d’un vernis de blocage), et remplacement des paires différentielles.

Sansui AU-7700

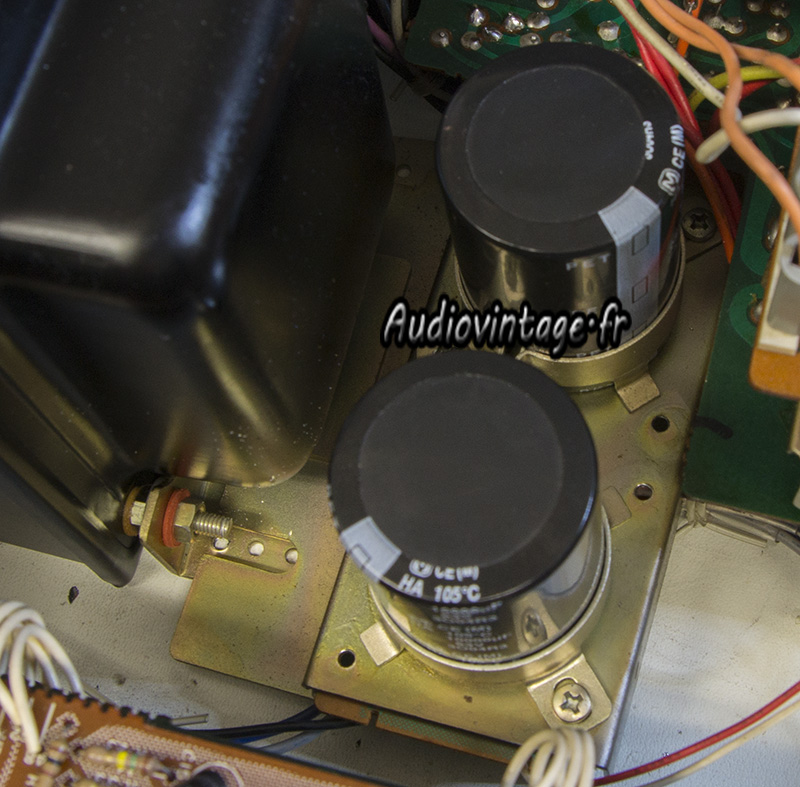

A gauche les deux condensateurs de filtrage originaux.

Sansui AU-7700
A changer !

Sansui AU-7700
Fait !

Sansui AU-7700

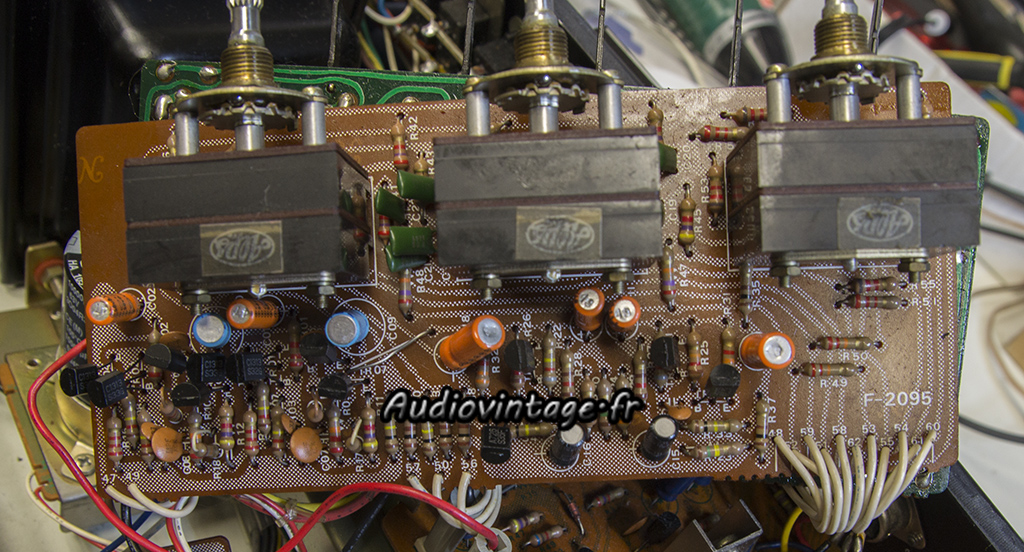

Circuit de tonalité.

Sansui AU-7700

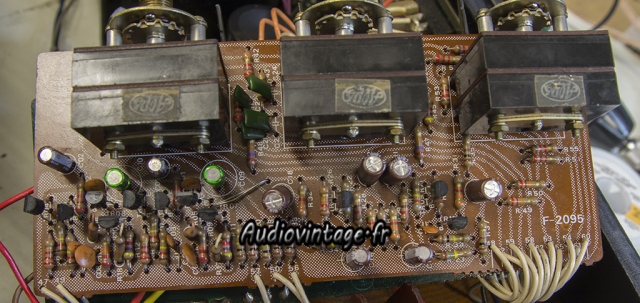

Révisé (condensateurs chimiques et transistors).

Sansui AU-7700

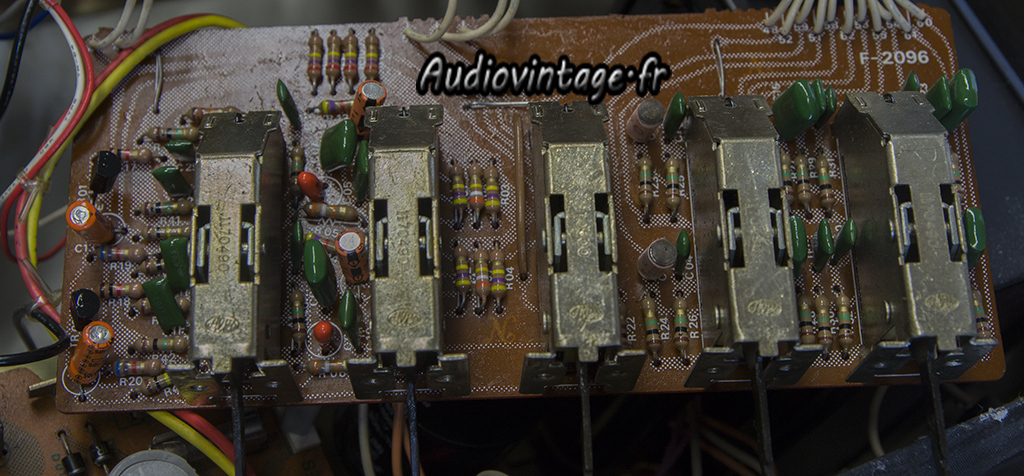

Le circuit « filtre.

Sansui AU-7700

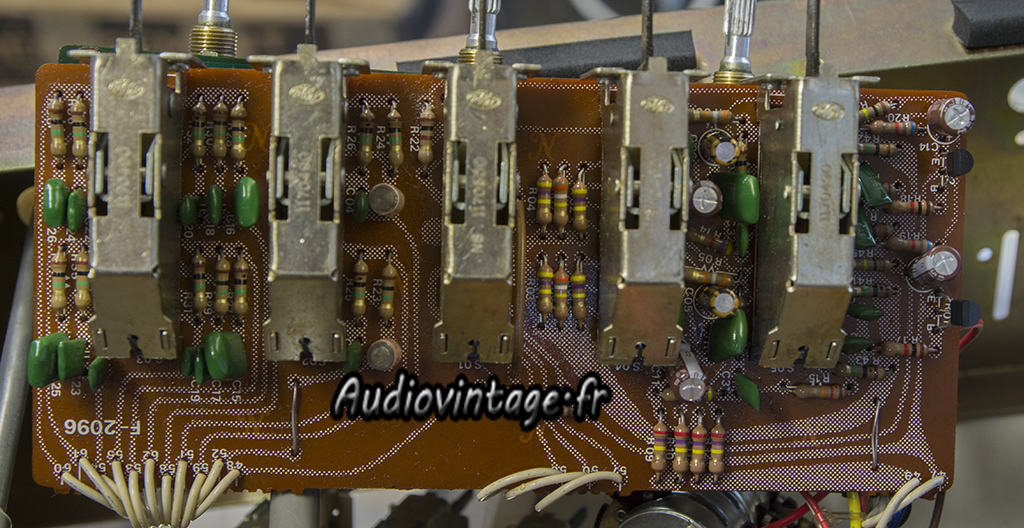

Même punition.

Sansui AU-7700

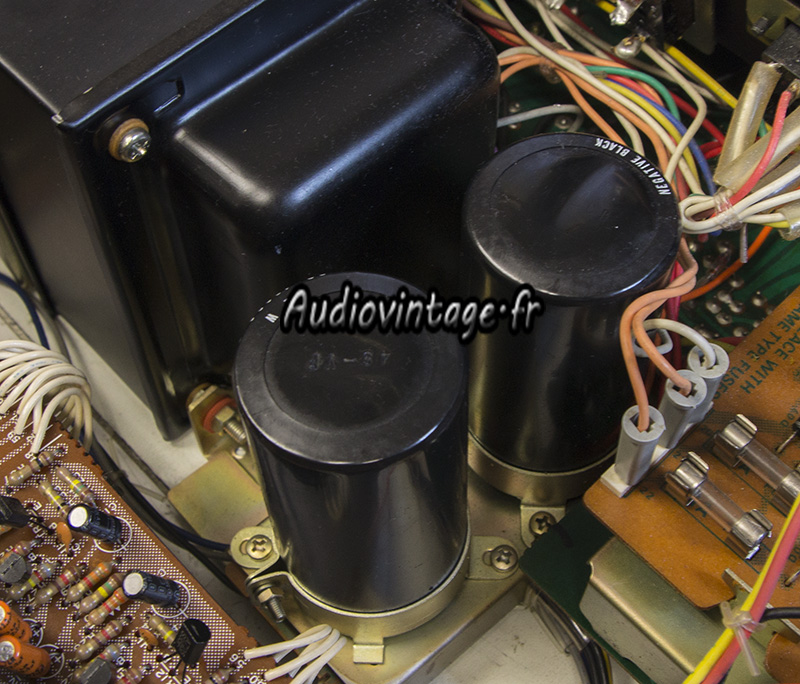

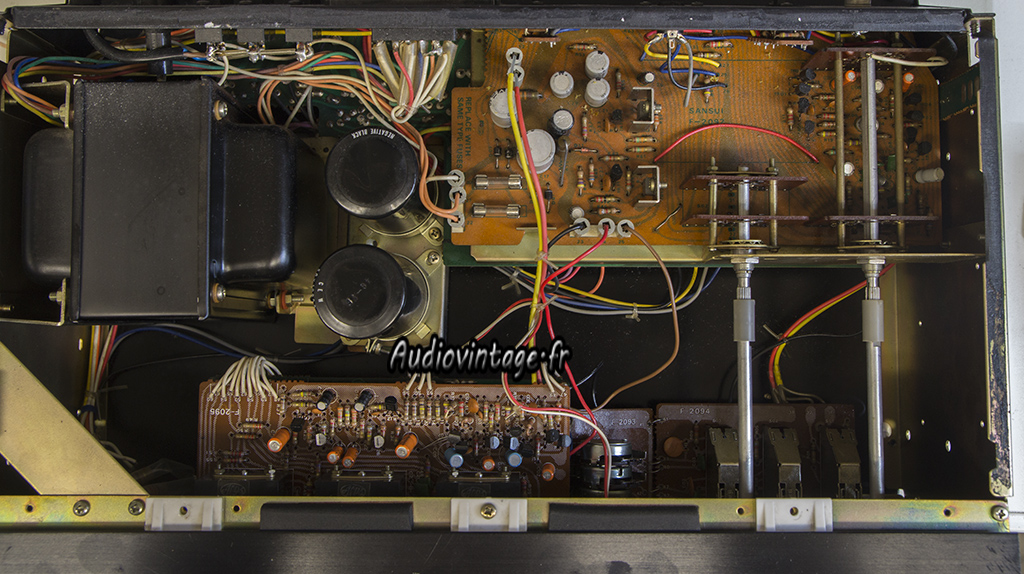

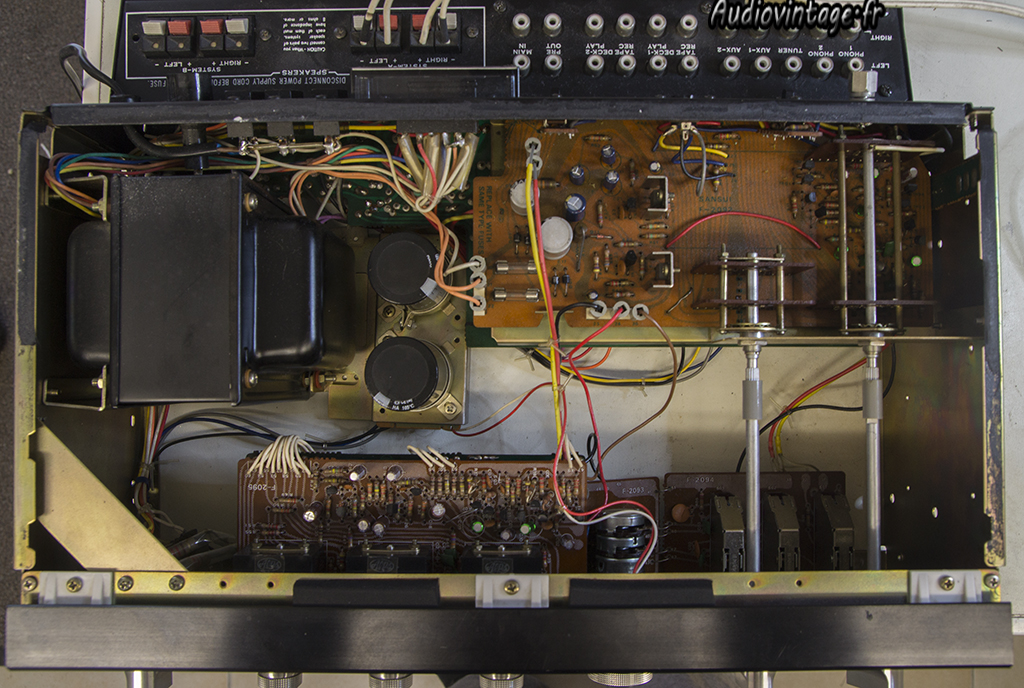

La vue globale du dessus. En haut à droite, l’alim. Les deux condensateurs Elna originaux restent en place, ils sont parfaits à la mesure.
Tout à fait à droite de l’appareil, l’étage phono, qui reçoit lui aussi les soins nécessaires (remplacement des condensateurs chimiques et mise en place de transistors plus silencieux).

Sansui AU-7700

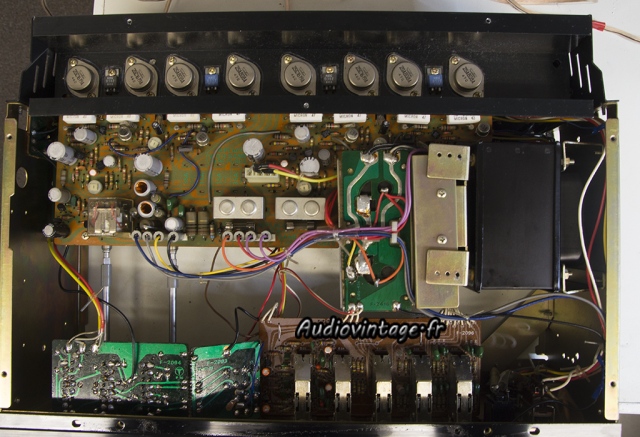

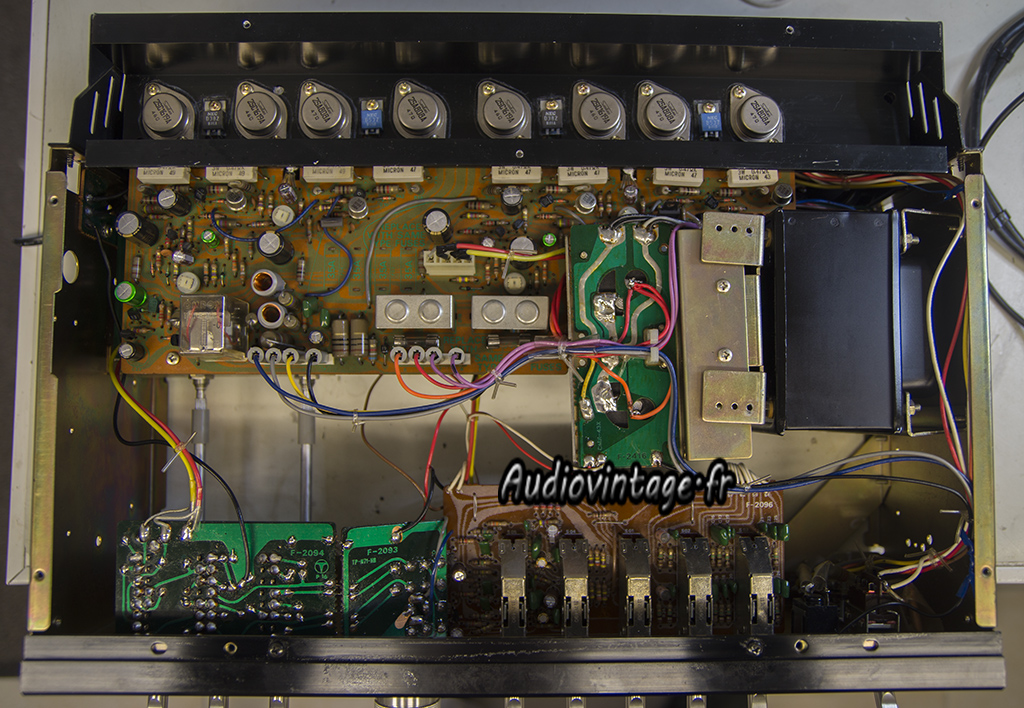

Sous la bête, intervention terminée.

Sansui AU-7700

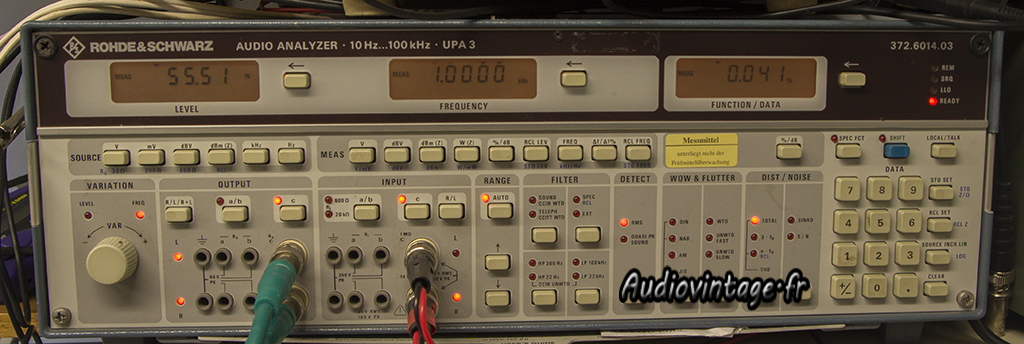

L’appareil est réglé puis passage au banc de mesure.

Sansui AU-7700
Sansui AU-7700
Sansui AU-7700

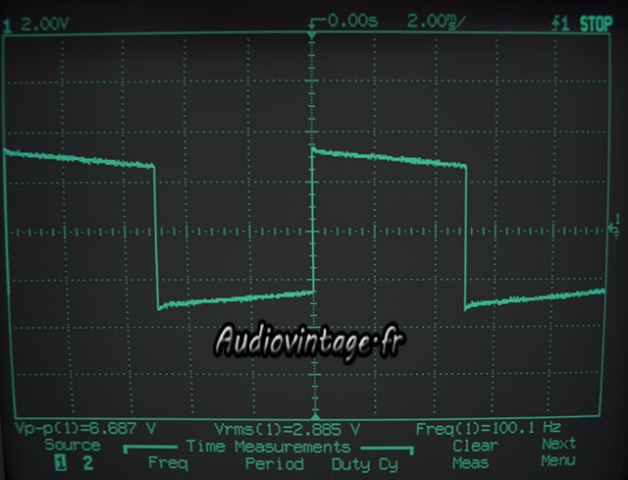

Signal carré à 100hz, 1khz et 10khz.

Sansui AU-7700

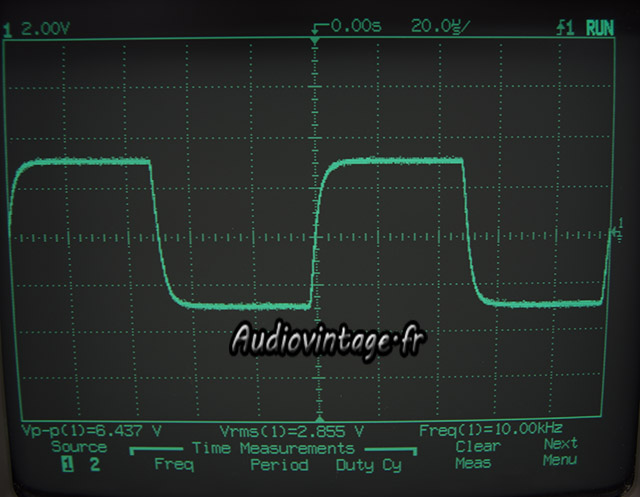

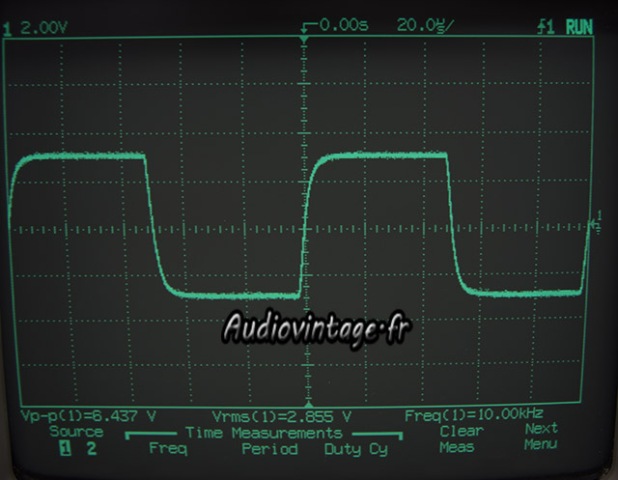

Temps de montée à 10khz.
