Ce beau Luxman Hybride tubes/transistors est venu pour une remise en état salutaire !

Luxman LV-104u
Le pre-heating est en panne. De multiples mauvais contacts dans les commandes rendent l’utilisation de l’appareil difficile (coupure d’un canal).
Il a déjà eu droit à une visite par le passé. Certaines soudures ont été refaites (d’autres devront être revues également).

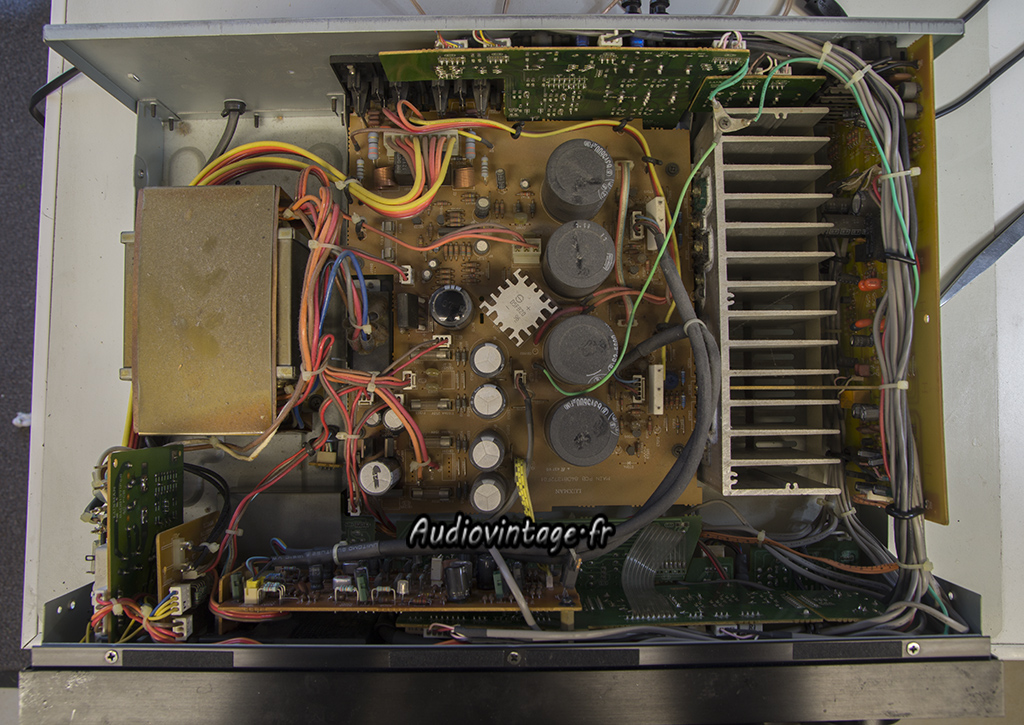

Visiblement, un condensateur chimique est gonflé, signe qu’il est temps d’intervenir.

Luxman LV-104u

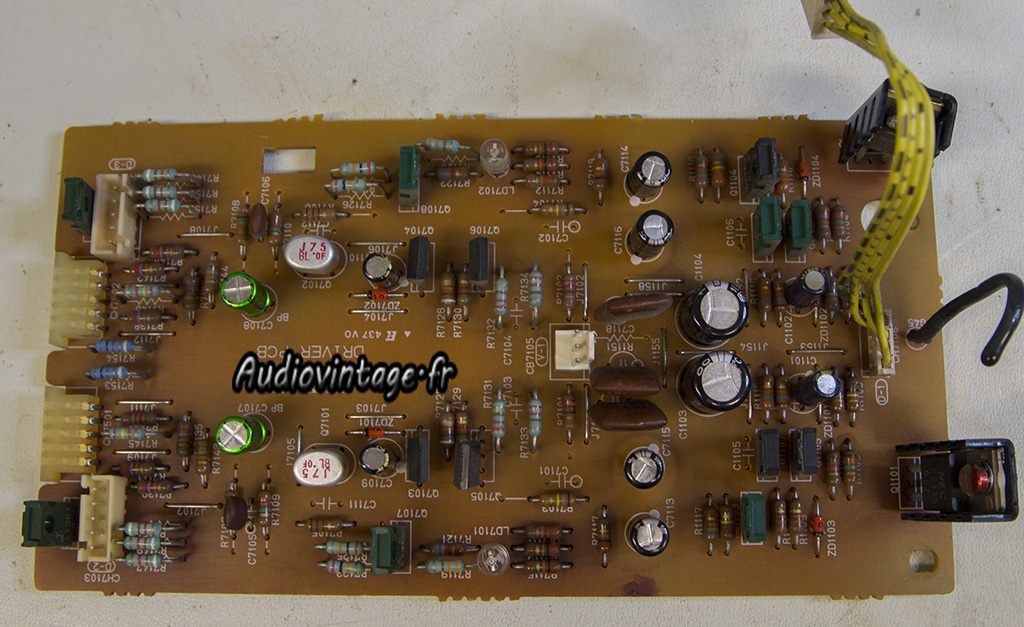

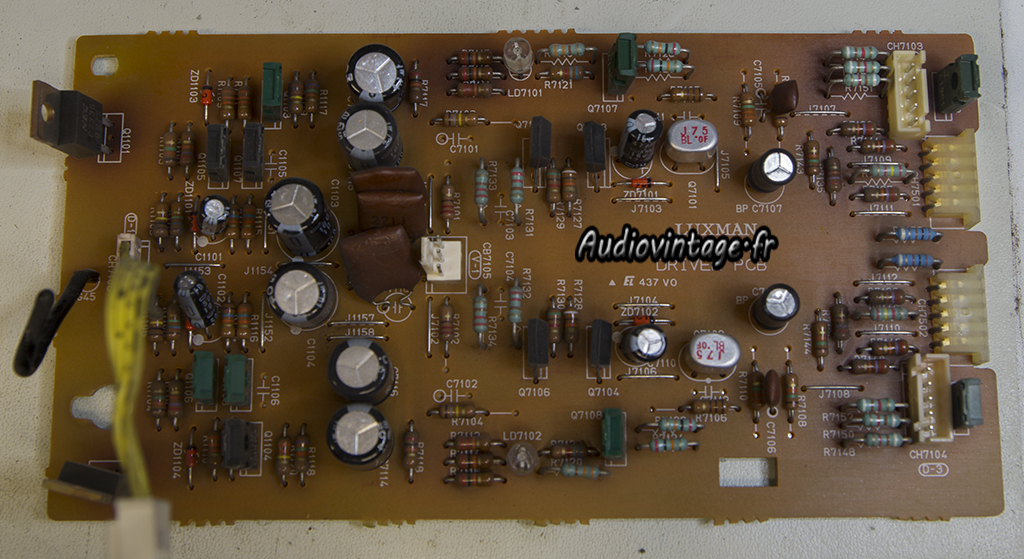

Le circuit « driver ». Monté à la verticale derrière la façade, près des deux tubes.
Ça chauffe beaucoup par ici. Les condensateurs chimiques sont en mauvais état à la mesure, de nombreuses soudures sont à revoir, y compris sous les deux transistors situés à droite de la carte.

Luxman LV-104u
Circuit revu. Condensateurs neufs. Soudures refaites. Les transistors cités plus haut reçoivent des radiateurs.

Luxman LV-104u

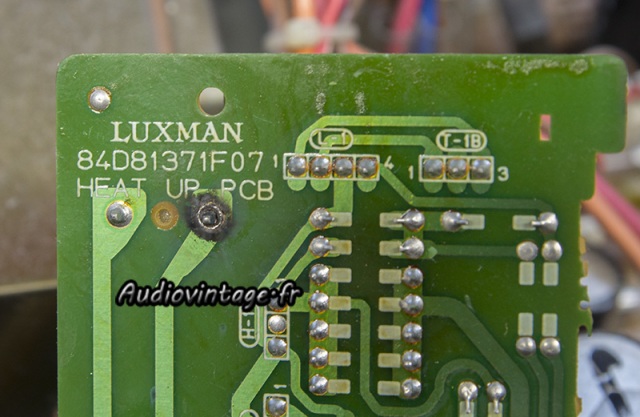

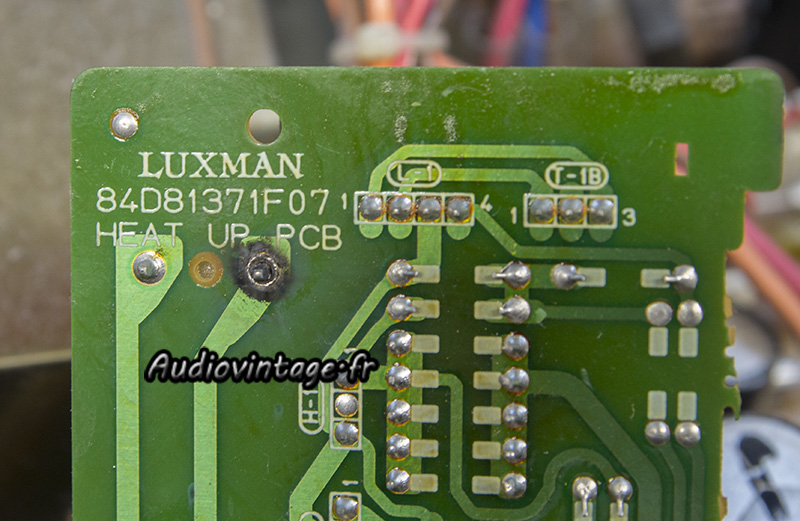

Voici la raison de la panne du pre-heating.

Luxman LV-104u

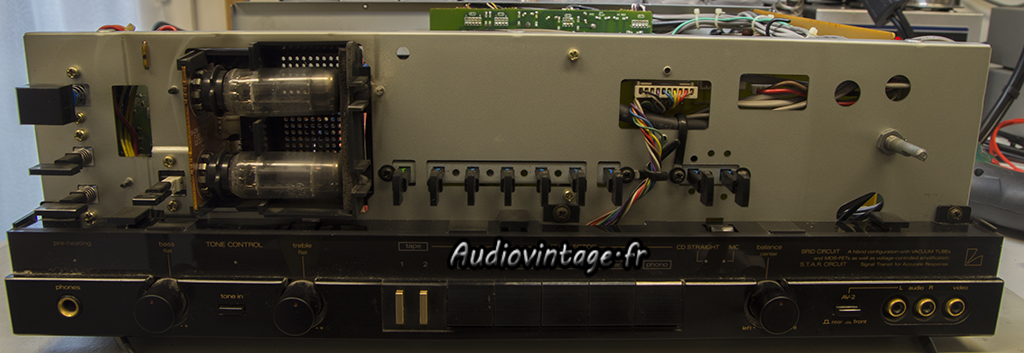

Pour accéder aux tubes, il faut démonter la façade.

Luxman LV-104u

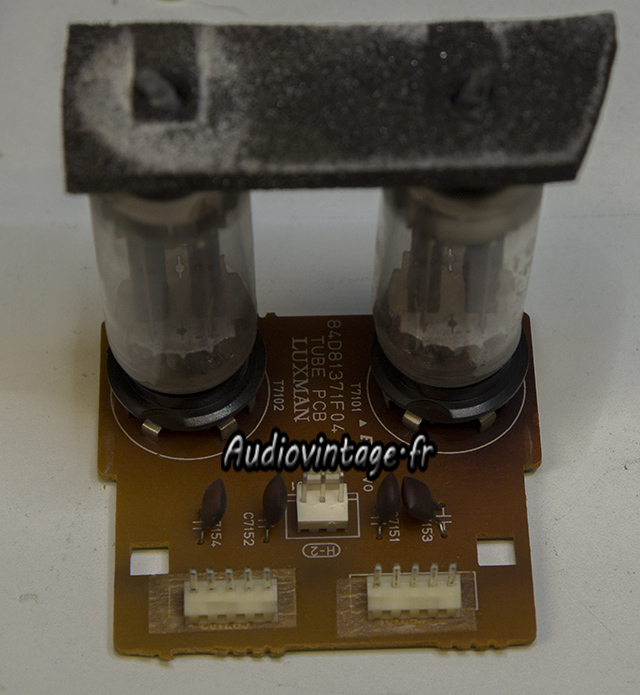

Le circuit supportant les tubes est démonté.
Les tubes sont testés sur Metrix 310. Leur état étant proche du neuf, que ce soit en débit ou en pente, pas de remplacement à faire.
L’ensemble des soudures du circuit sont refaites.

Luxman LV-104u

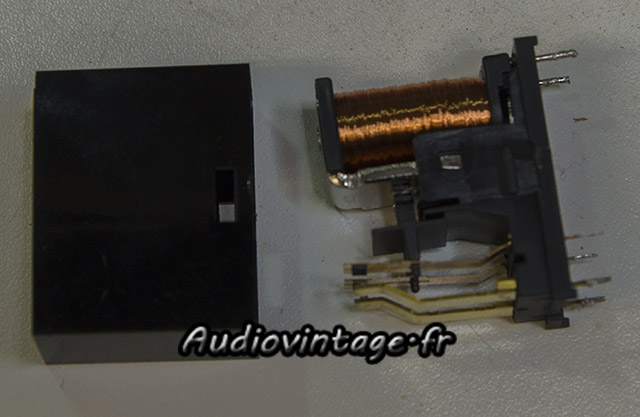

Sur le circuit principal, le relais est démonté et nettoyé.

Luxman LV-104u

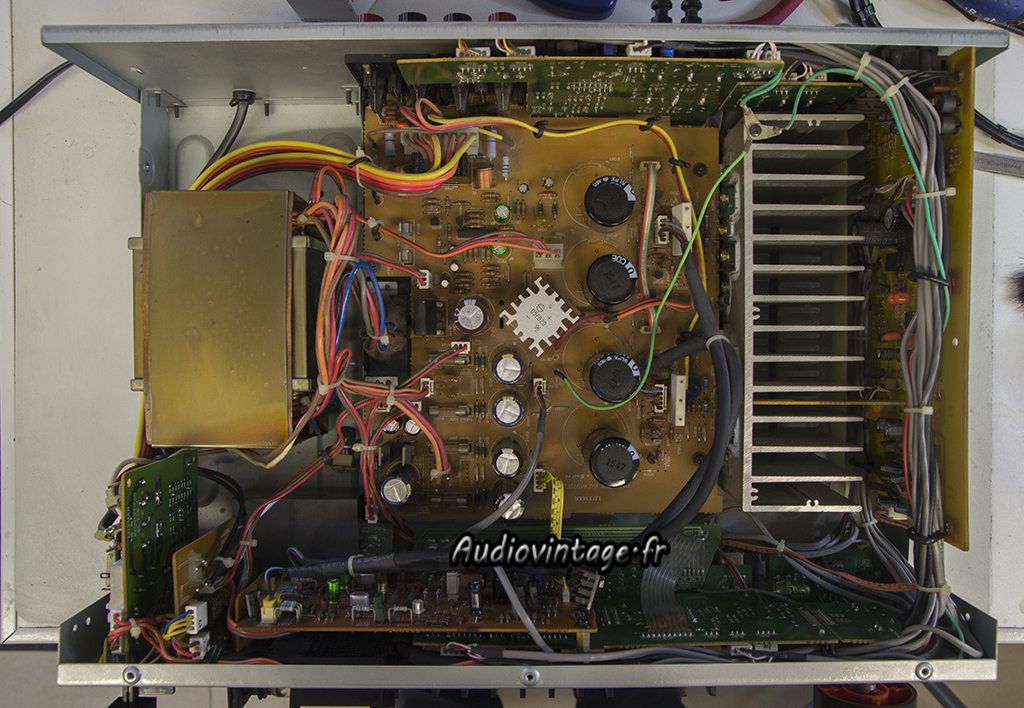

Condensateurs chimiques neufs partout.

Luxman LV-104u

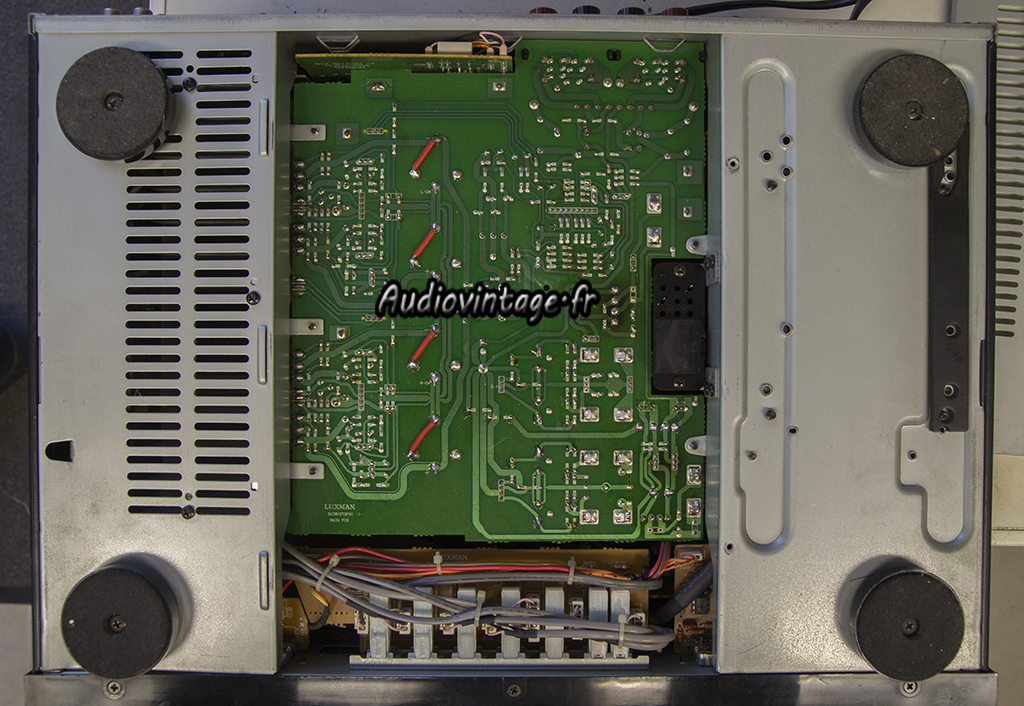

Soudures refaites.

Luxman LV-104u

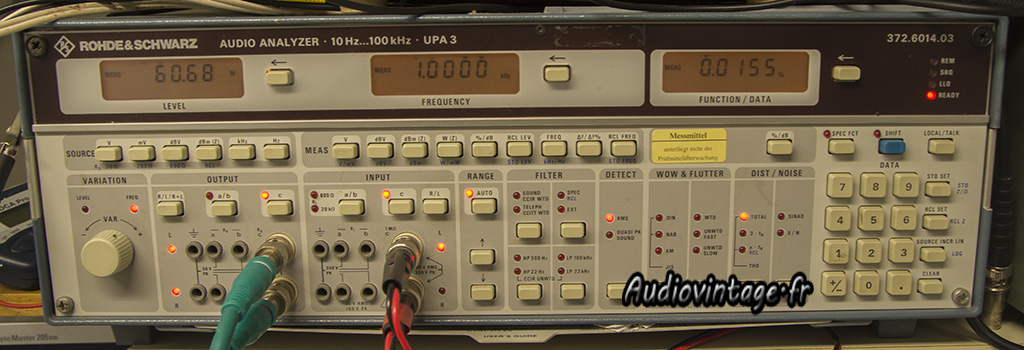

Réglages puis passage au banc de mesure.

Luxman LV-104u
Luxman LV-104u
Luxman LV-104u

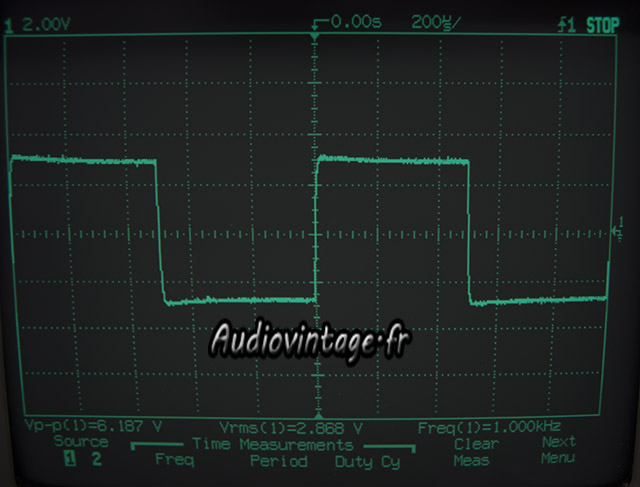

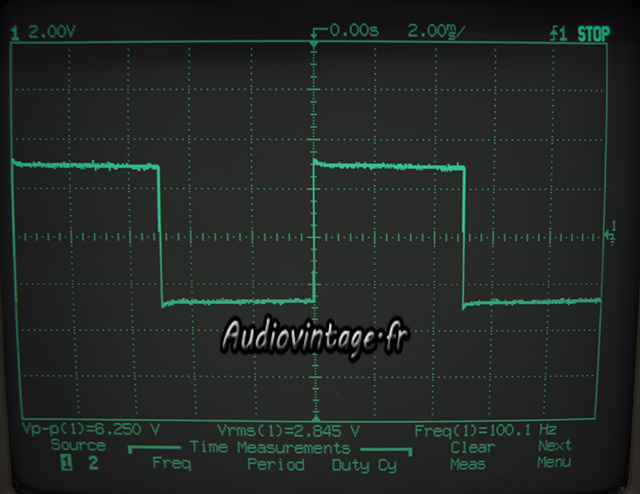

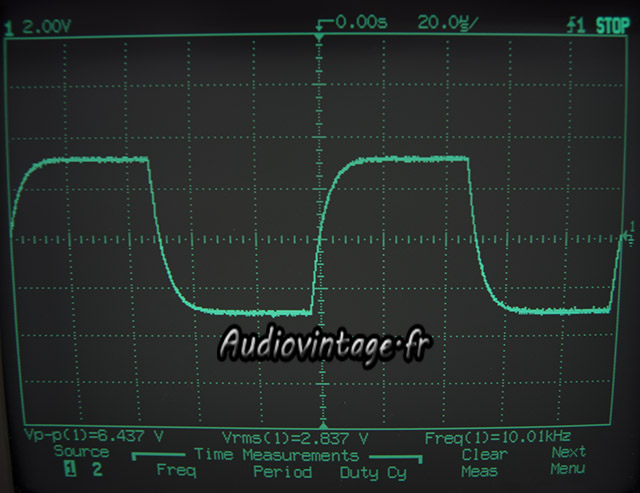

Signal carré à 100hz, 1khz et 10khz.

Luxman LV-104u

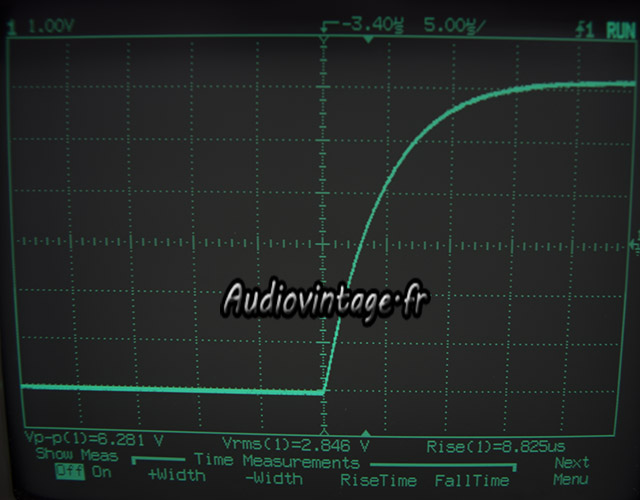

Temps de montée à 10khz.

Luxman LV-104u

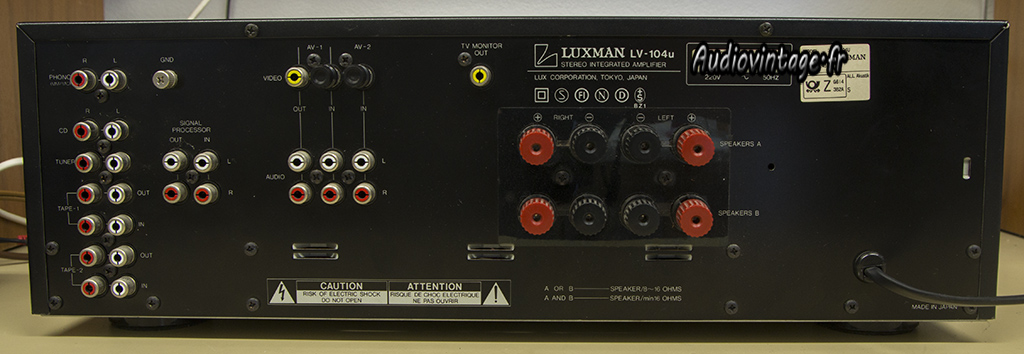

Connectique
