Le propriétaire de ce bloc de puissance Luxman l’avait confié à une connaissance car il crachotait sur le canal droit
Cinq mois plus tard, il a récupéré son Luxman définitivement en panne à droite et avec un bon paquet de vis manquantes…

Luxman M-03

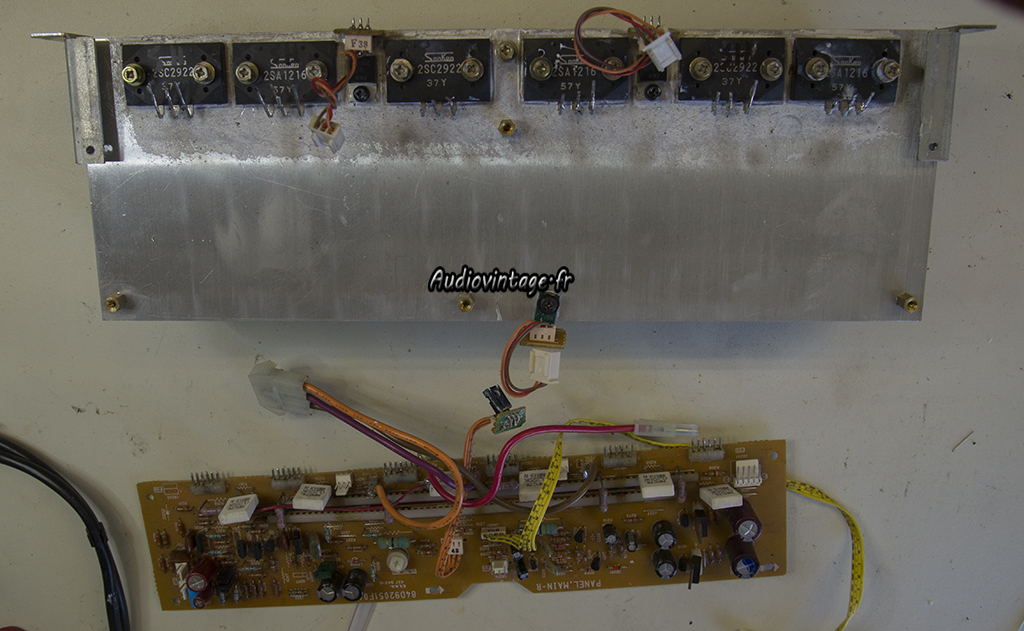

Extraction du canal HS.

Luxman M-03
En effet, il a eu chaud, une piste s’est évaporée…

Luxman M-03
La raison de cette grosse panne est vite trouvée. Le « réparateur » à inversé les transistors drivers. PNP à la place de NPN et inversement.
Il y a donc un bon paquet de transistors HS.

Luxman M-03

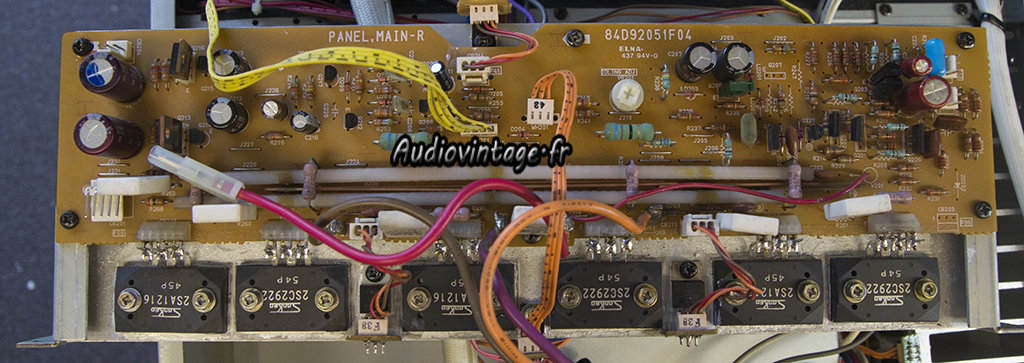

Voici le circuit d’amplification réparé.
Transistors neufs un peu partout, soudures refaites, et remplacement de quelques condensateurs chimiques.
Le canal gauche a aussi droit à une petite visite (réfection de soudures et quelques condensateurs).

Luxman M-03
La circuiterie placée à l’arrière est démontée pour vérification et reprise de quelques soudures.

Luxman M-03
Remontage puis réglage.

Luxman M-03
Et passage au banc de test à la puissance nominale.

Luxman M-03
Et beaucoup plus…

Luxman M-03
Luxman M-03
Luxman M-03

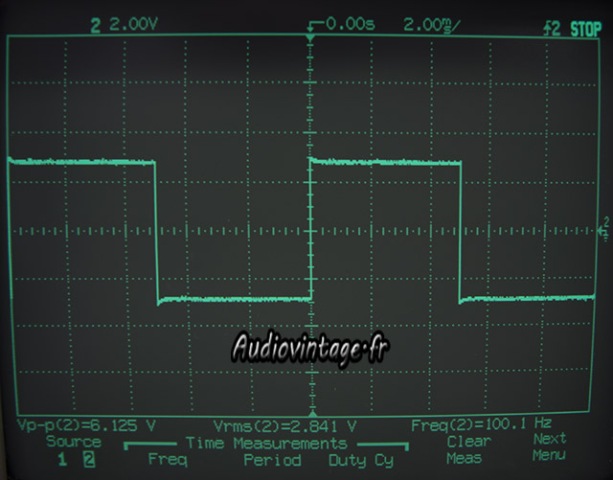

Signal carré à 100hz, 1khz et 10khz.

Luxman M-03
Temps de montée à 10khz.

Luxman M-03
Luxman M-03
Détails.
