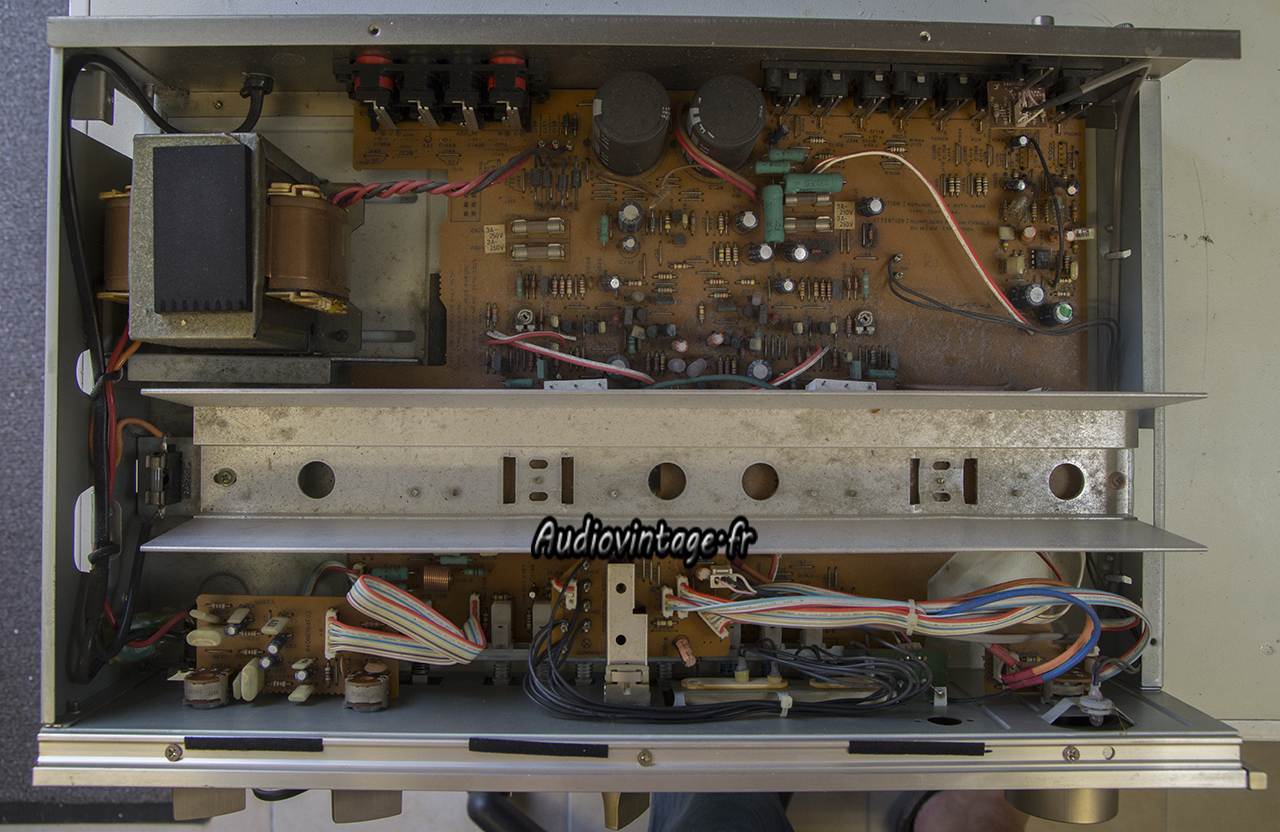

Ce « petit » intégré Luxman est venu se refaire une beauté.
Il souffre des maux habituels de cette série, en l’occurrence des diodes Zener sous-dimensionnées, collées au circuit imprimé et qui chauffent énormément.
Sur cet exemplaire les voyants sont HS et la totalité des commandes présentent des faux contacts.
Enfin, il aura droit à un « recapage » en règle.

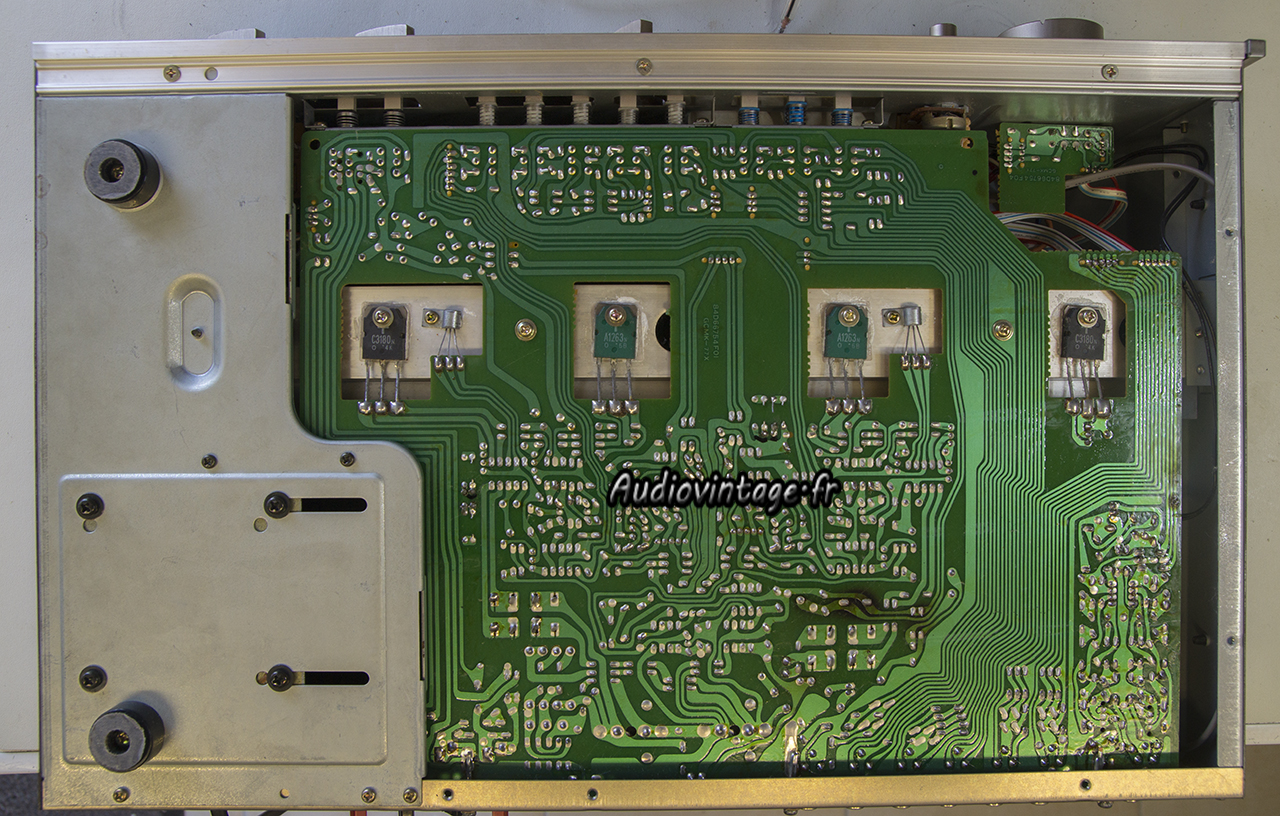

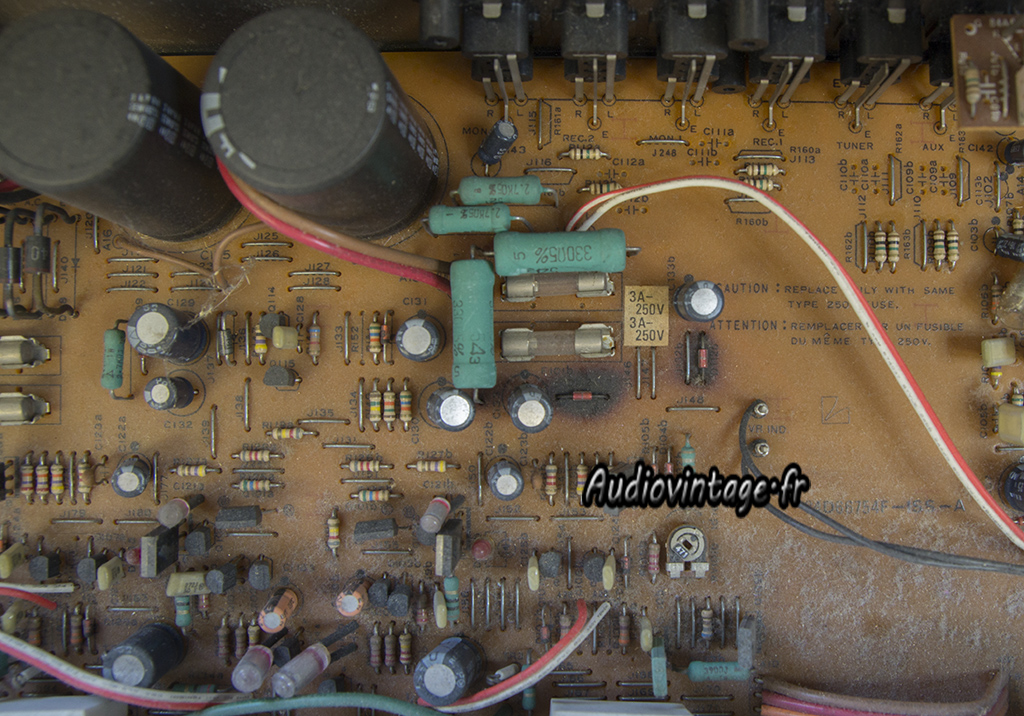

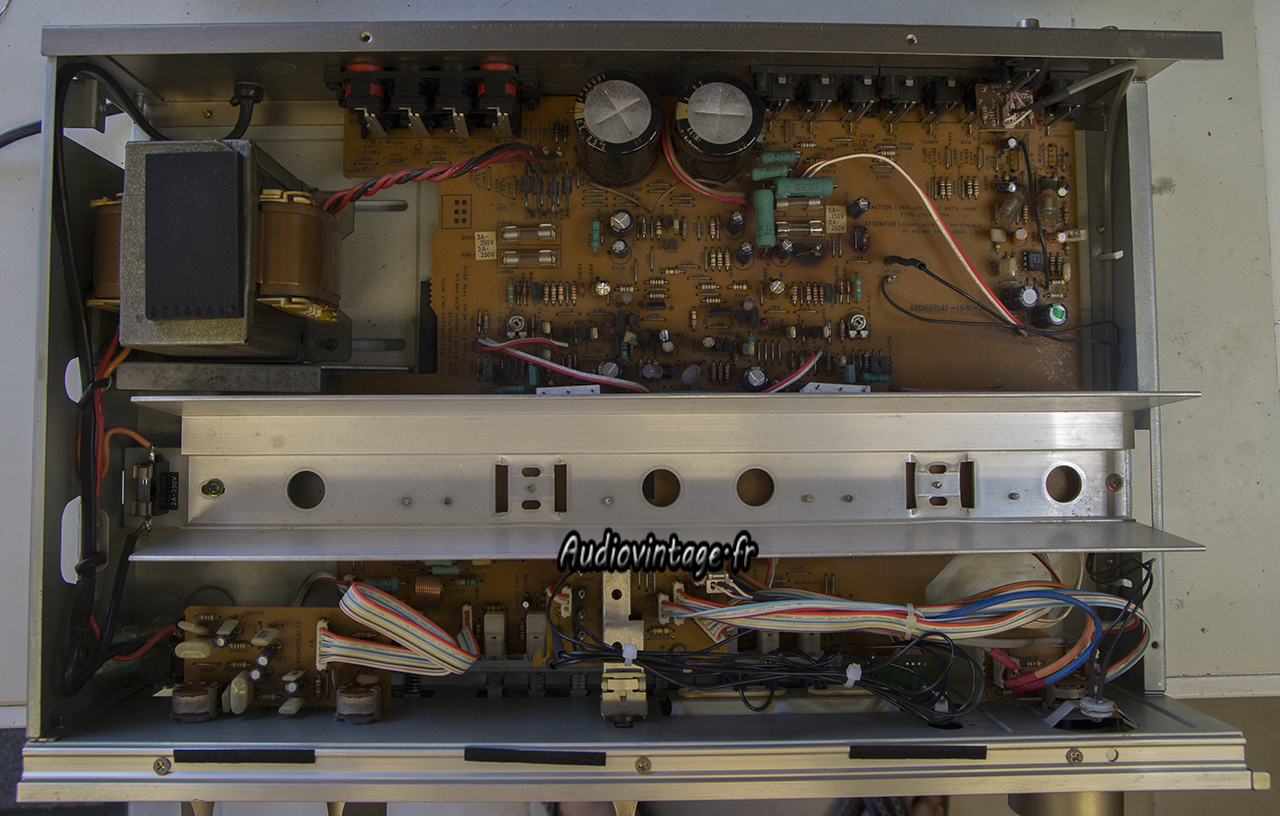

Vue rapprochée du circuit imprimé.
Les Zener sont remplacées par des modèles plus costaud et écartées du circuit.
Des leds accompagnées de leurs résistances respectives prennent place à la place des ampoules incandescentes.
Pour terminer, les nouveaux condensateurs sont montés.

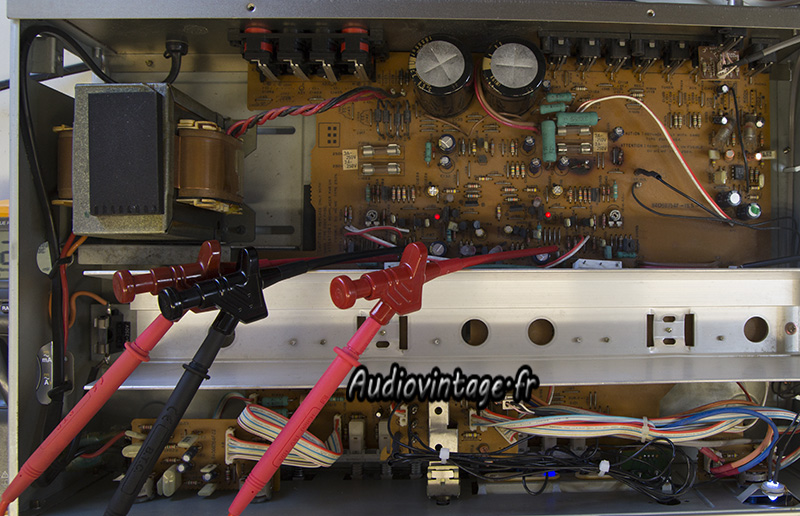

Réglages.

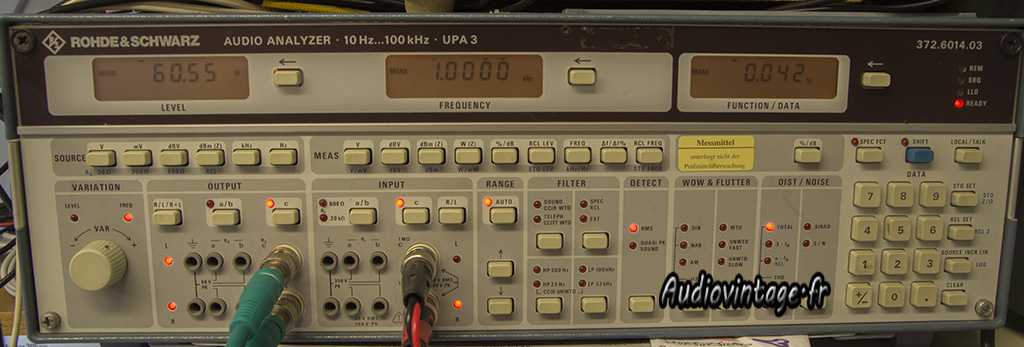

Puis passage au banc.

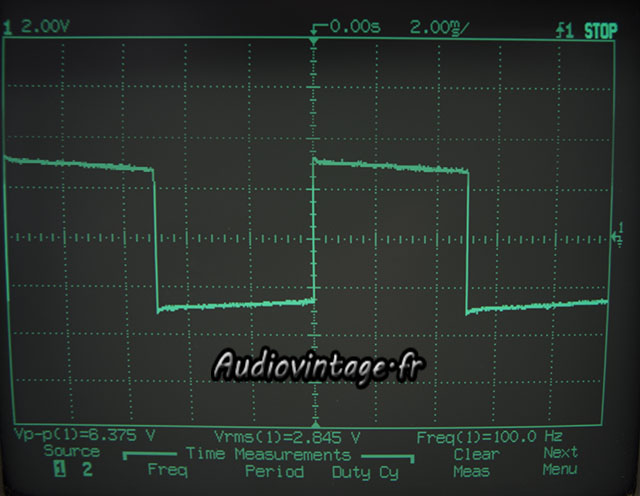

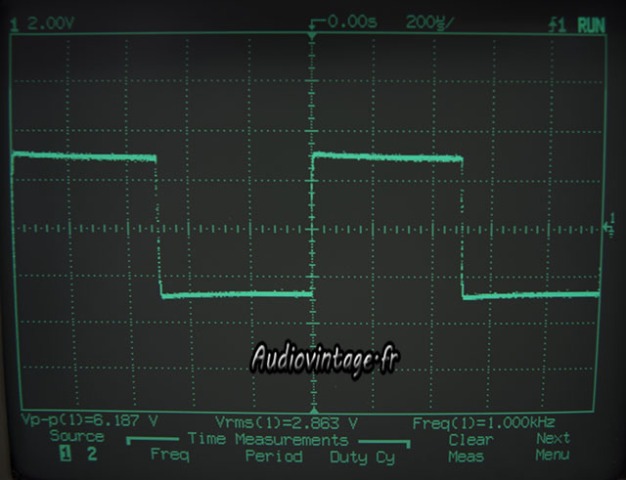

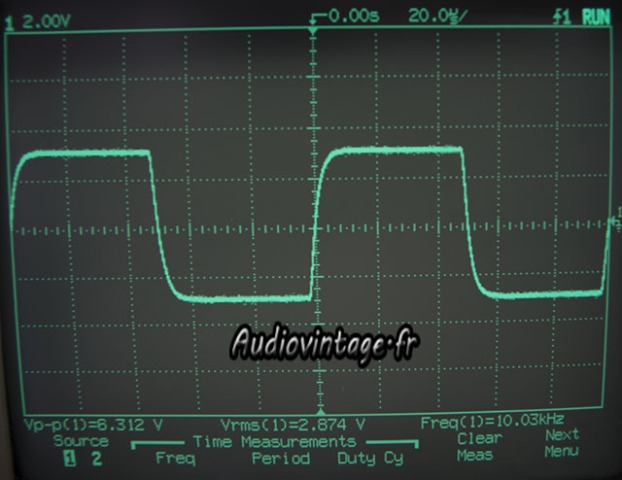

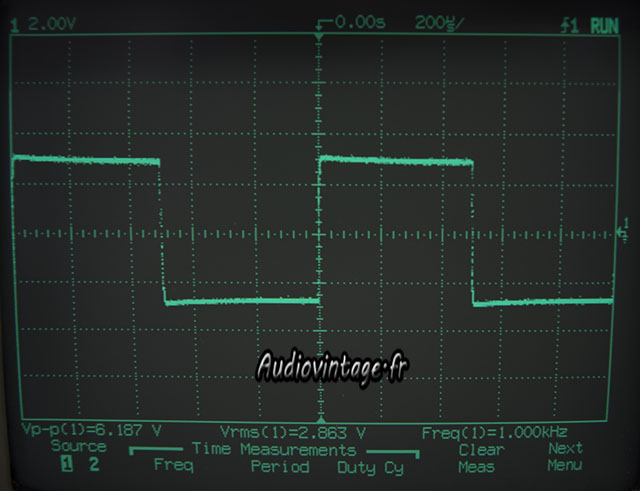

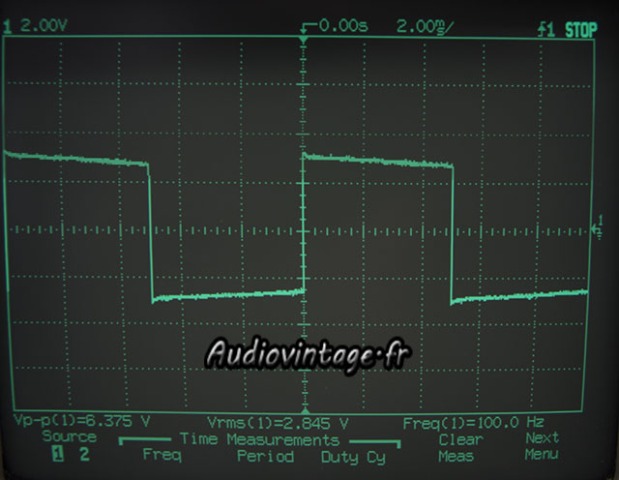

Signal carré à 100hz, 1khz et 10khz.

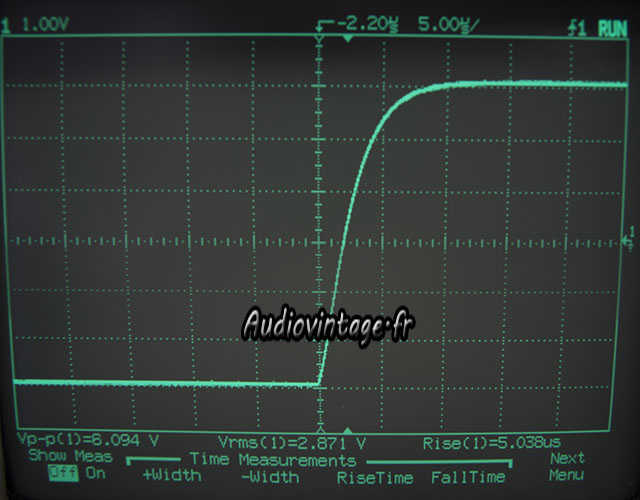

Temps de montée à 10khz.

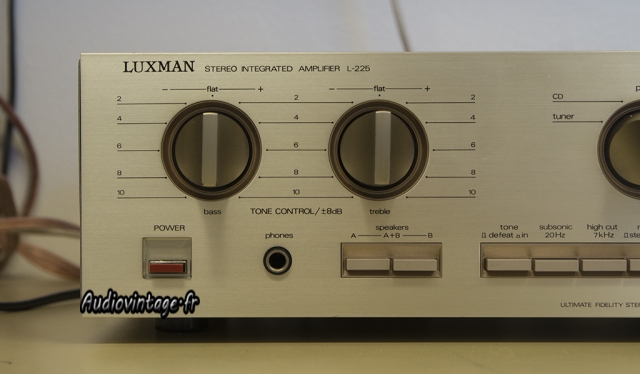

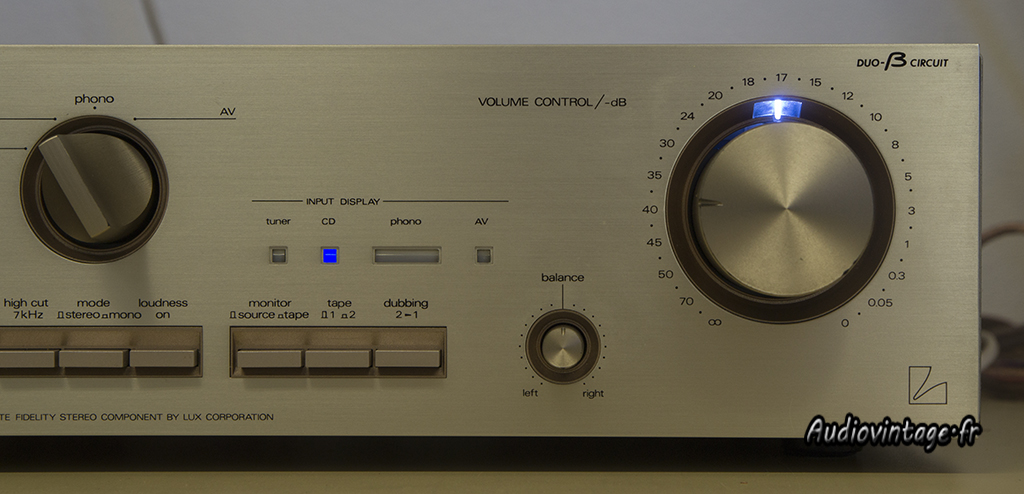

Détails.

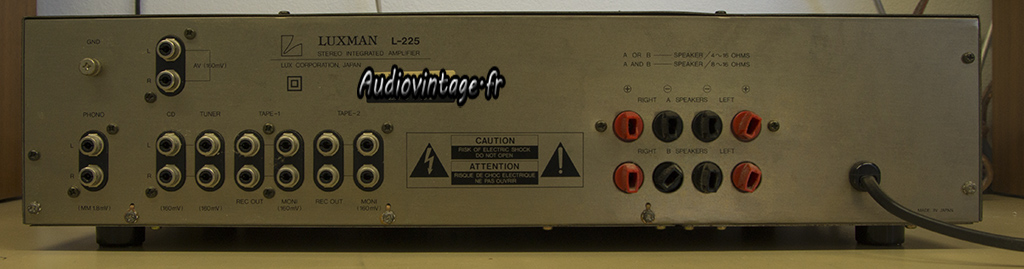

Connectique.
Bonjour,
Depuis quelques temps, mon ampli luxman l-225 met un certains temps (environ 10mn) pour monter en puissance.
Pouvez-vous me renseigner sur ce problème ? Bon d’accord il a au moins 35 ans.
Merci de votre retour.
Cordialement
Marc
Bonjour,
Si vous voulez dire qu’il n’y a pas de son après l’allumage et qu’il met 10 minutes avant de donner signe de vie, pour commencer, il faudrait aller voir du côté du circuit de muting (transistors, capas..)
Cordialement, Thierry.
Je pense qu’il y a un malentendu sur les diodes zener qui brûlent. Ce ne sont pas elles qui chauffent, elles sont victimes et pas coupables. Le montage zener Luxman a deux finalités:
-Alimenter les voyants en tension constante
-Stabiliser la tension de commande des interrupteurs de signal à l’entrée de l’ampli. Un montage résistance condensateur alimente les switchs (transistors) en entrée ainsi les switches sont retardés à la mise sous tension et coupent immédiatement à la mise hors tension alors que l’ampli est encore alimenté par les condensateurs d’alimentation. Bilan, le son monte progressivement comme sur un ampli à tubes et il n’y a pas de sons déformés ou de click s dans les enceintes. Sur certains montages on peut cumuler switchs et voyants ainsi le courant de voyant décharge le condensateur et coupe le son rapidement.
Le problème est dans le calcul d’un montage zener. Le résistance qui alimente la zener doit servir à la zener certes mais aussi à la charge ( ici le voyant car les switches ne consomment presque rien. Donc si la résistance est bien calculée, la zener n’a qu’un tout petit courant. Quand le voyants s’use, son courant diminue et le courant de zener augment d’autant. Ça a chauffe et ça brûle doucement la plaque imprimée. Finalement le filament du voyant grille. Tout le courant de la résistance passe dans la Zener, la résistance chauffe, sa valeur baisse, le courant augmente encore et la zener grillée en court circuit, le courant augmente brutalement et la résistance se met à fumer.
Bilan
Dès que le voyant ne s’allume plus, il faut
couper le courant et changer l’ampoule.
Si la zener brûlé en court circuit, les swithes du signal d’entrée restent verrouillés donc plus de musique. Il suffit de couper une patte de la zener pour que l’ampli refonctionne. L’idéal est d’alimenter cette partie avec une petite alim continue 8V au lieu des 48V de l’ampli. Ainsi les switches commuteront comme si c’était un chauffage d’ampli à lampes. Il existe des voyants led 8V économiques. On économise plusieurs Watts sur la conso de l’ampli. Mais attention, avec une alim 8V séparée.si on met ces voyants à la place des ampoules sur le montage zener, le courant économisé va migrer sur la zener qui va griller.
Tordu mais ça date des années 60 ou l’économie était différente. Une zener coûtait 1000 fois moins cher qu’une alim à transfo. régulée.
Par esprit d’époque, j’ajoute un film plastique orangé sur le voyant pour obtenir cette lumière dorée retrochic.
Merci pour cette explication complète et argumentée !
