Le propriétaire du L10 déjà présenté ici appréciant particulièrement ce modèle, il m’en a confié un second.

Luxman L-10
Contrairement au premier exemplaire, celui-ci était en fonctionnement régulier.

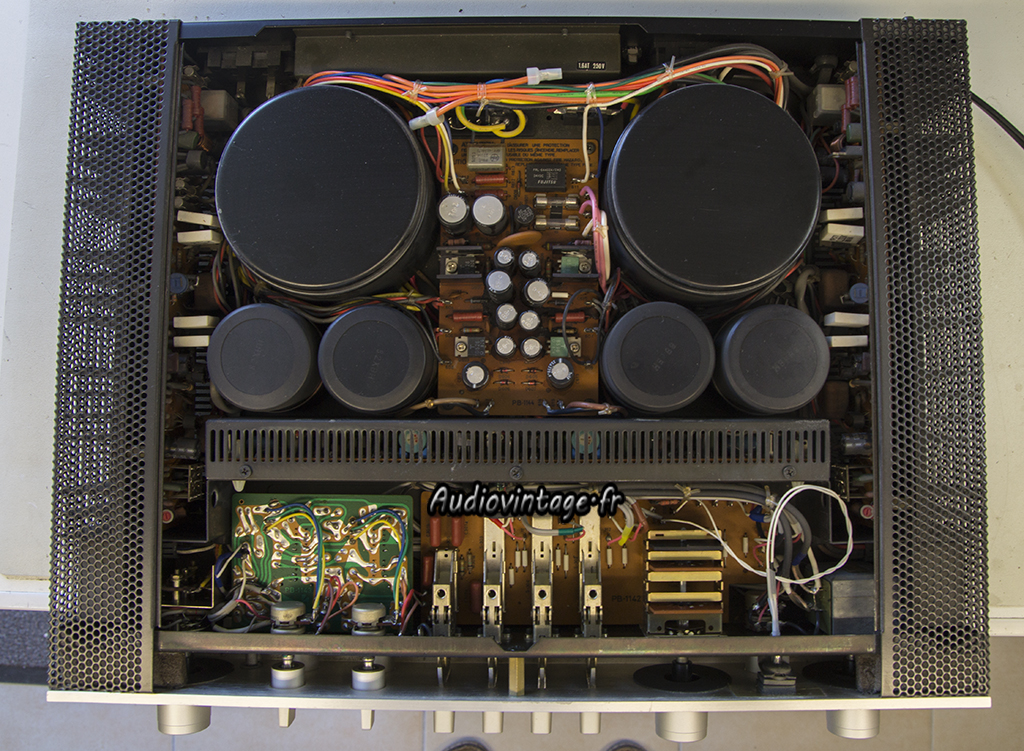

Un essai rapide me confirme que celui-ci n’est pas en panne. L’essai est rapide, car je connais désormais les points à revoir obligatoirement sur ce modèle…

Luxman L-10

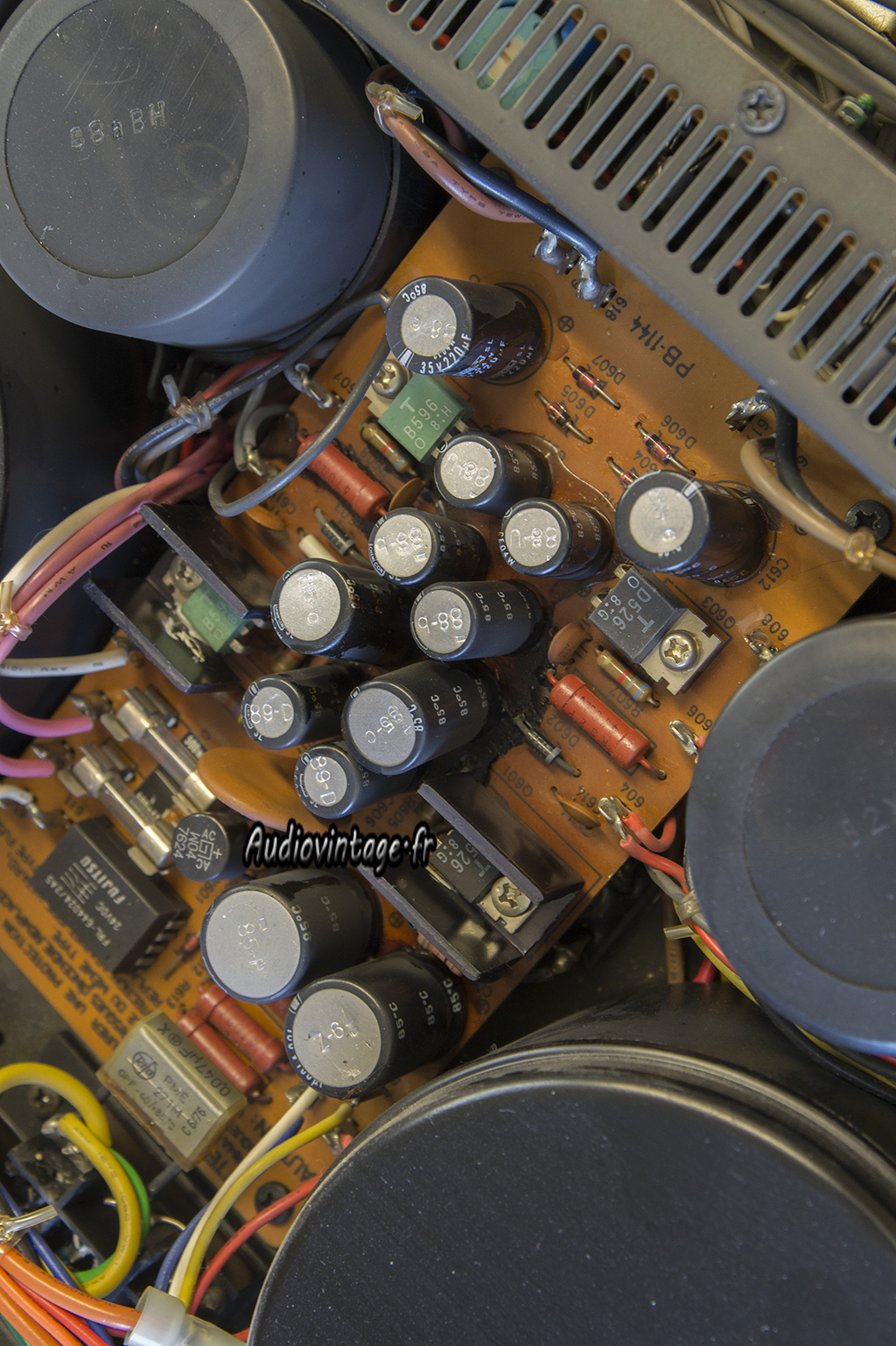

La section alimentation à revoir. C’est le point noir de cet appareil.

Luxman L-10

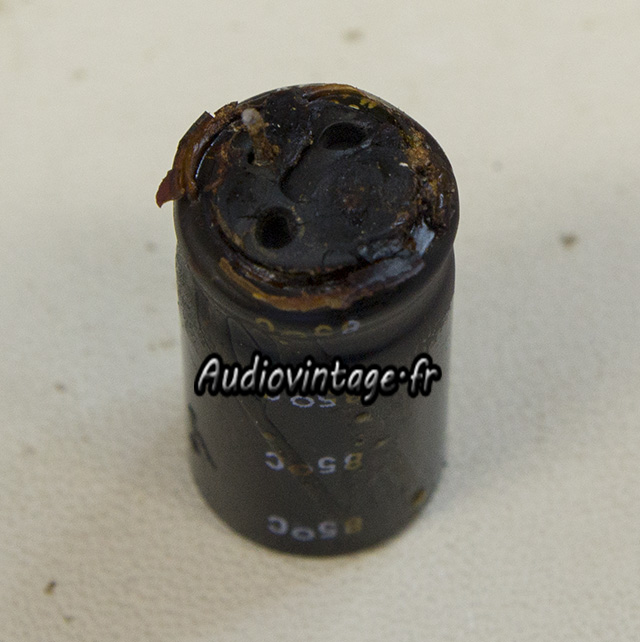

Comme vous pouvez le constater, ce condensateur n’a plus qu’une seule patte !

Luxman L-10

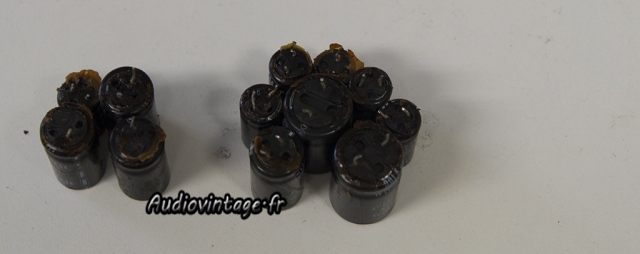

A gauche, les condensateurs HS, non mesurables. A droite, ceux qui sont très usés. Sur cette alimentation, il n’y a plus aucun condensateur que l’on pourrait considérer comme étant encore « frais ».

Luxman L-10

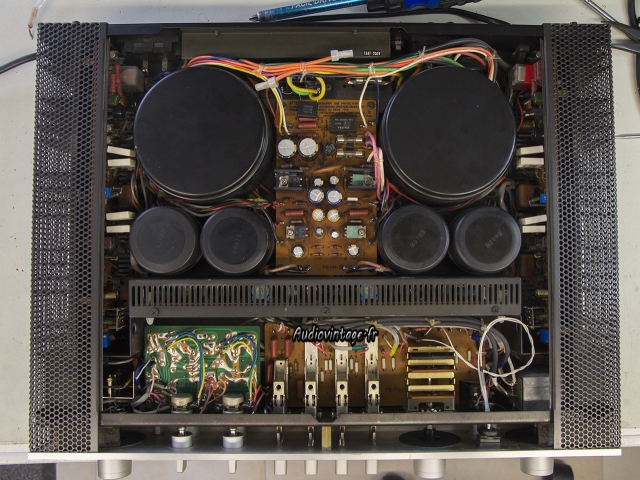

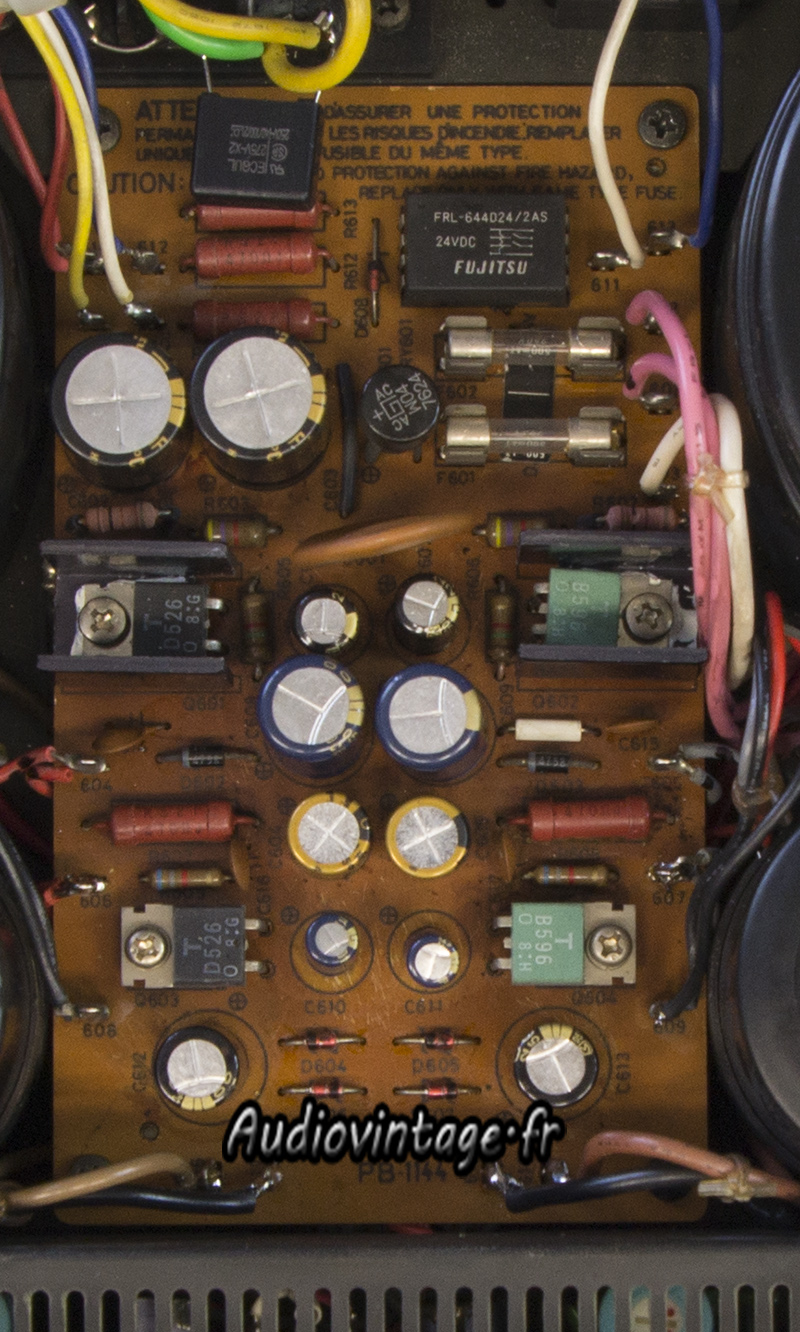

Les condensateurs sont donc tous remplacés. Le circuit est nettoyé de la colle corrosive, de la graisse fraiche prend place entre les transistors et leurs radiateurs (j’ai du gratter l’ancienne qui partait en poussière).

Luxman L-10

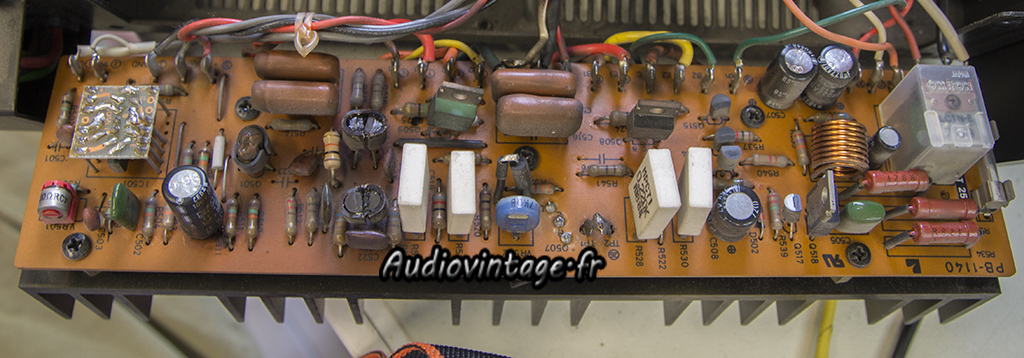

Passons aux étages de puissances.
Comme d’habitude, remplacement des condensateurs chimiques, et des trimmers de réglage de bias et d’offset.
Sur ces circuits, il y a des zones « chaudes », ou l’on trouve plusieurs transistors proches les uns des autres et qui chauffent beaucoup.
Pour autant, de par la qualité des soudures sur ces séries (pattes repliées sur les pistes puis soudées) cela ne pose aucun souci, aucune trace de soudure « cuite ».

Luxman L-10

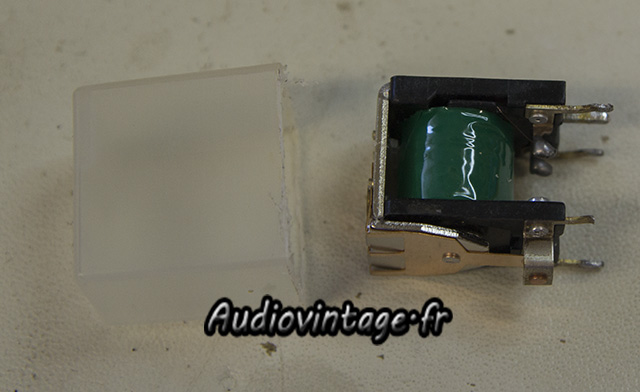

Le relai présent sur chaque section d’amplification est problématique. Le contact interne s’encrasse avec pour résultat des coupures de son soit sur la sortie casque soit sur les sorties HP.
L’ouverture est un peu plus contraignante à faire que sur les gros relais mais c’est faisable.
Le nettoyage des contacts est simple. Il faut éviter de les contaminer avec les doigts, bien nettoyer l’ensemble et refermer le relais en évitant qu’une ouverture quelconque permette aux poussières d’y pénétrer.

Luxman L-10
Le tout est remonté, et les réglages de bias et d’offset (y compris phono).

Luxman L-10

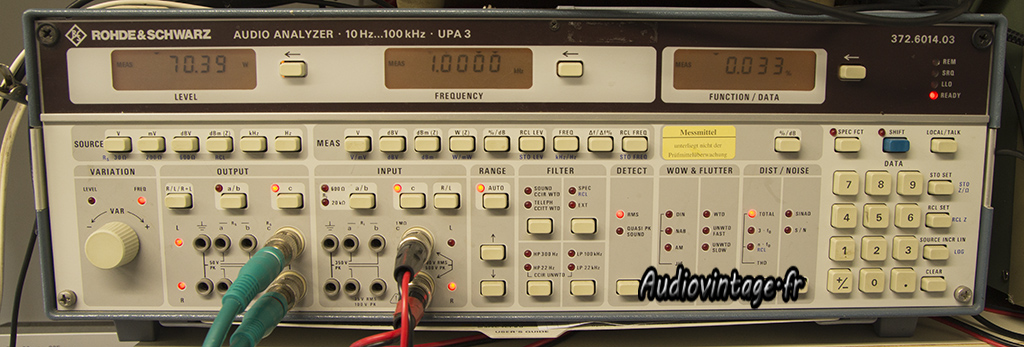

Passage au banc de mesure pour validation.

Luxman L-10
Luxman L-10
Luxman L-10

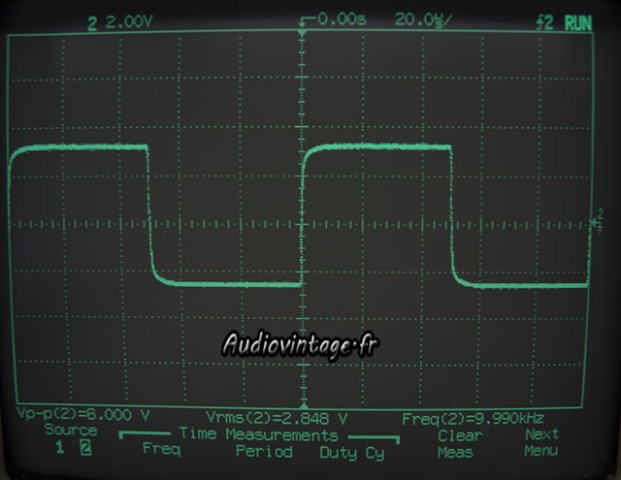

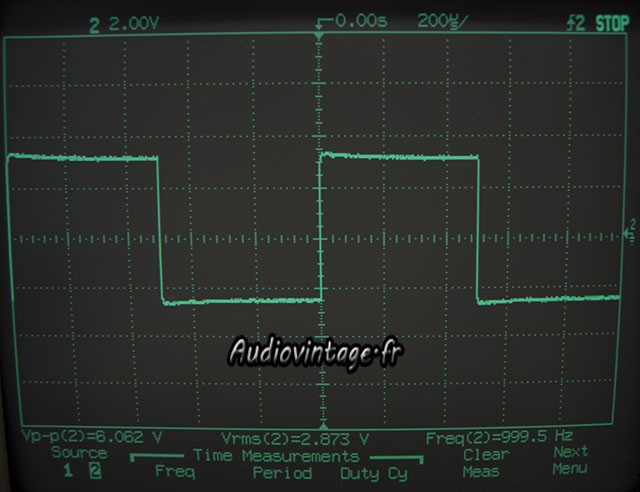

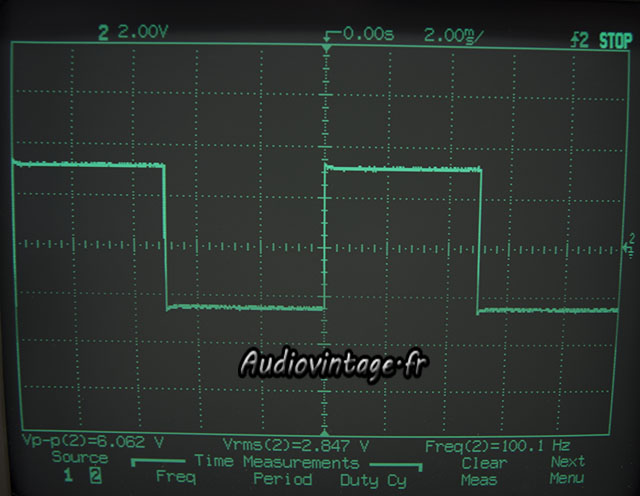

Mesure sur signal carré à 100hz, 1khz et 10khz.

Luxman L-10

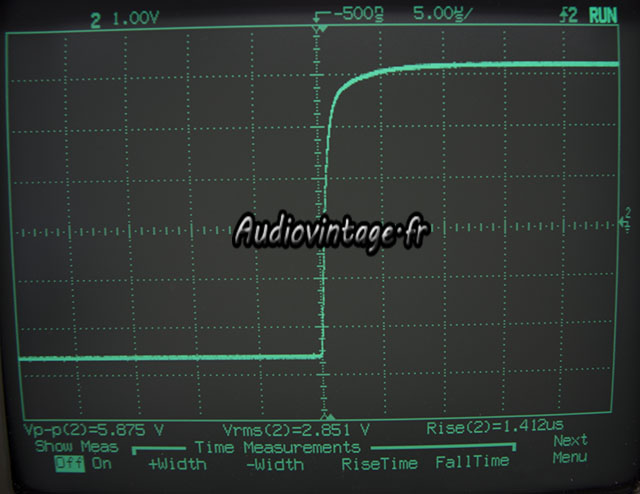

Temps de montée à 10khz.

Luxman L-10
Luxman L-10

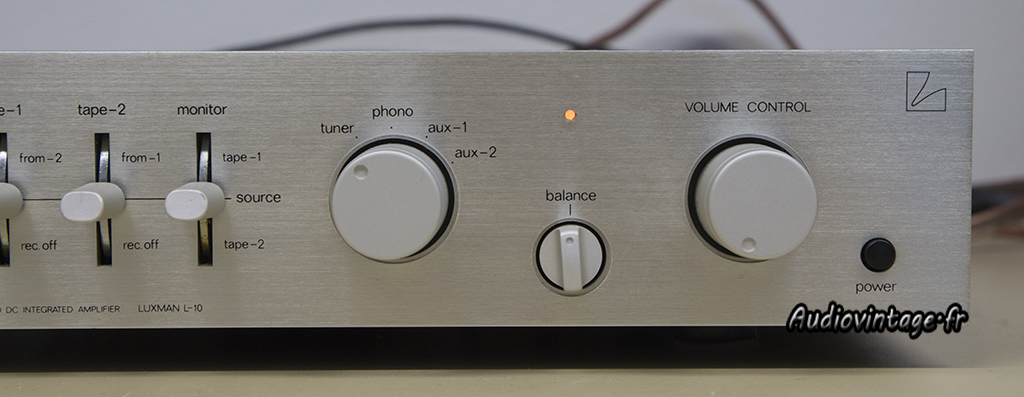

Détails.

Luxman L-10

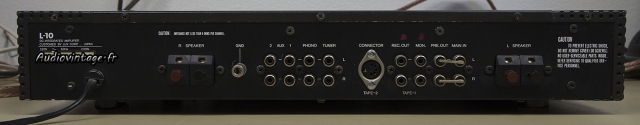

Connectique.
