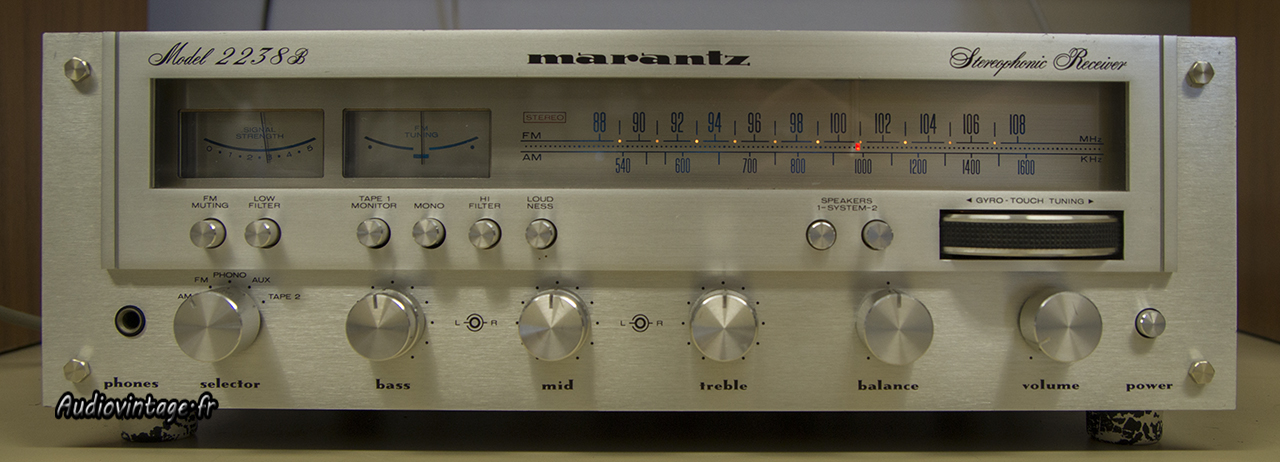

Le propriétaire de ce Marantz trouvait qu’il ne sonnait pas comme il devait. Il me l’a confié pour une révision complète.

Marantz 2238B

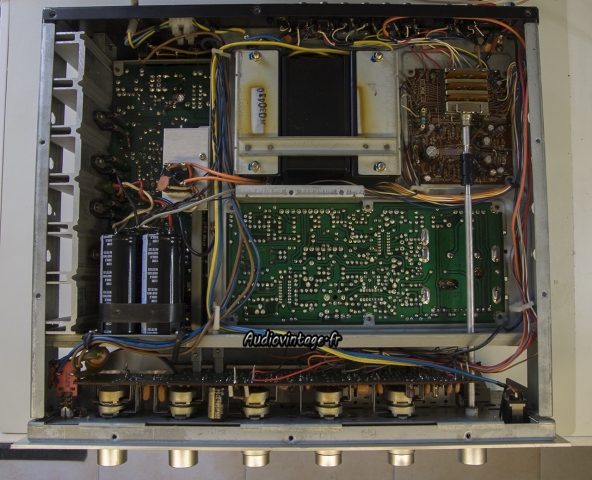

Il semble « dans son jus » sauf quelques ampoules qui ont été remplacés sur des supports bien fatigués.
L’écoute est en effet mauvaise. C’est plat, aucune vie là-dedans, tout fonctionne mais mal !

Marantz 2238B

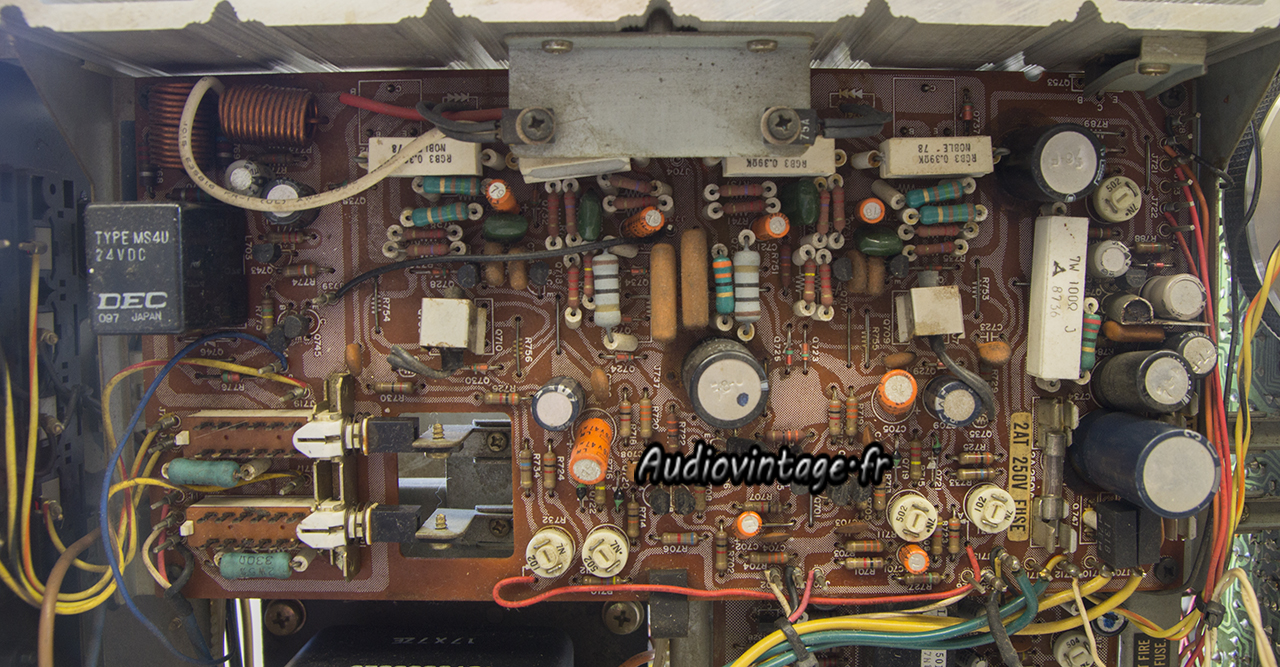

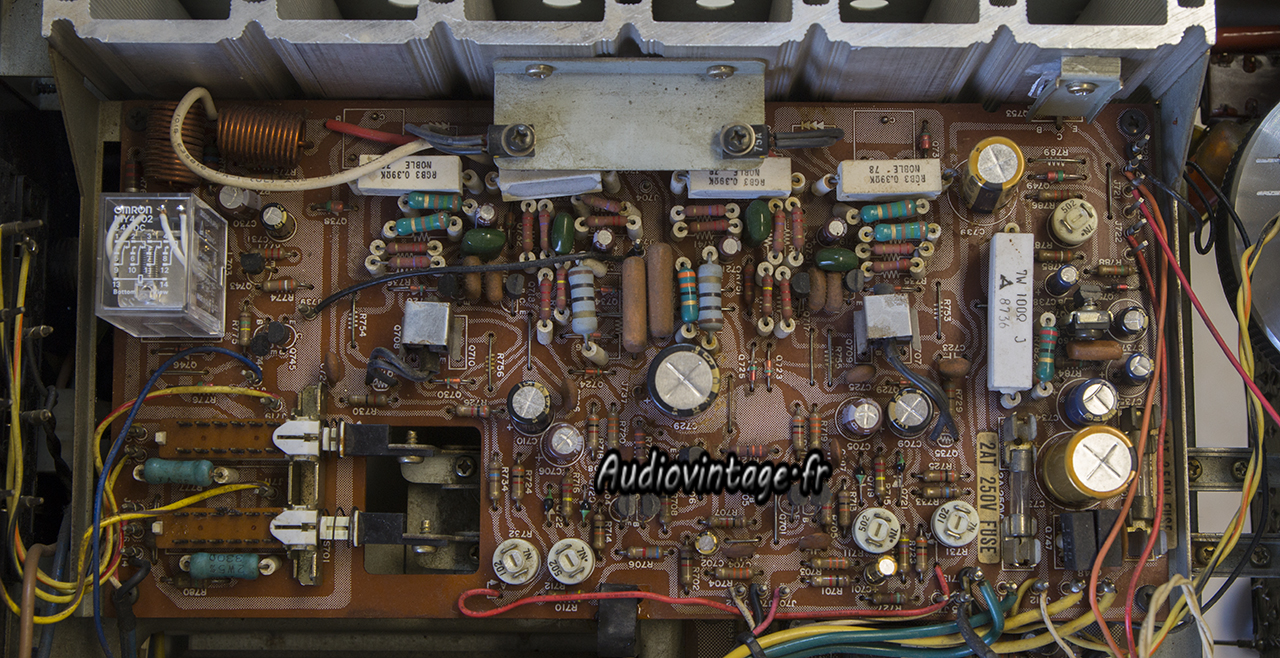

Le circuit principal qui comporte une partie de l’alimentation, l’amplification proprement dite et la protection.

Marantz 2238B

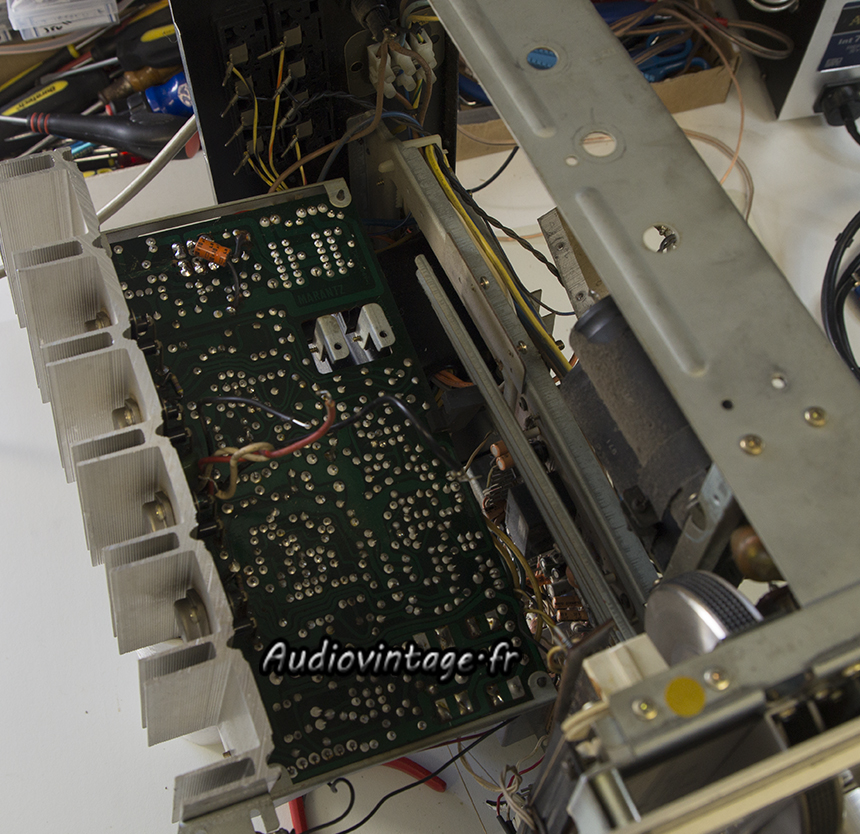

Démontage de l’ensemble, pour accéder au côté soudure.

Voici toutes les mesures faites à 100 hz sur les condensateurs chimiques présents sur la section alimentation de ce grand circuit :

470uf 63v, mesuré à 457uf et esr de 0.1ohm. Bien qu’usé, il est encore correct
100uf 63v, mesuré à 77uf et esr de 2.2 ohms. Bon pour la poubelle.
33uf 50v, mesuré à 714pf ( !) et esr non mesurable. Mort.
100uf 16v, mesuré à 73uf et esr de 19 ohms. Mort
10uf 50v, mesuré à 10uf et esr de 22 ohms. Mort
1000uf 16v, mesuré à 882uf et esr de 0.46 ohm. Bien usé, à remplacer.

Comme vous pouvez le constater, ce n’est pas brillant.
Toutes ces séries Marantz « B » et « BL » conçues sur le même layout souffrent régulièrement de ces mêmes maux. Vous pouvez y rajouter des soudures en mauvais état sous cette même section alimentation. S’il y a un bien un endroit où ça chauffe dans ces Marantz, c’est bien ici !

Marantz 2238B
La totalité de condensateurs chimiques sont remplacés. Certaines soudures ont été refaites. Un transistor sur la section alimentation est remplacé par un modèle plus costaud.

Marantz 2238B

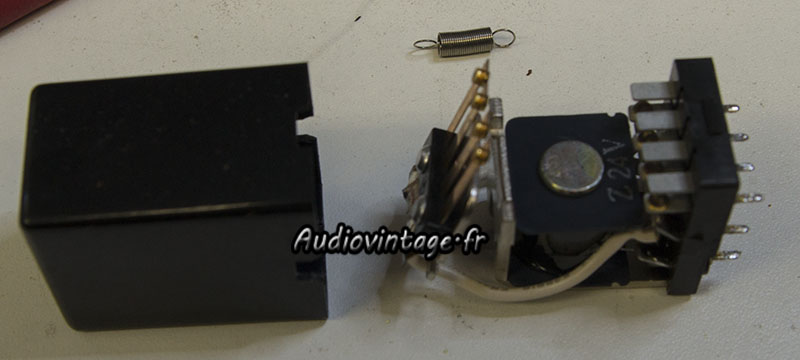

Le relais de protection avait été démonté par le passé, ses contacts avaient été malheureusement endommagés par un nettoyage inadéquat. Je l’ai donc remplacé.

Marantz 2238B

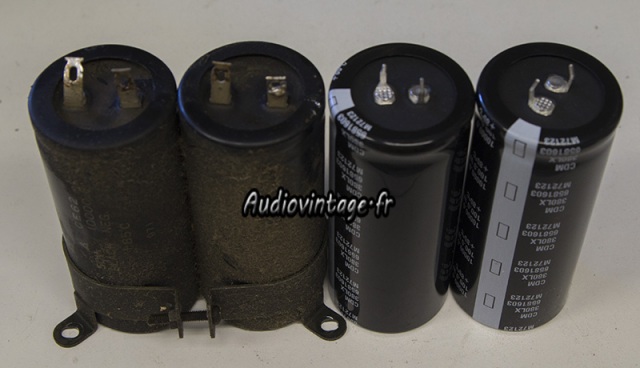

Les condensateurs de filtrages prennent une retraite bien méritée.

Marantz 2238B

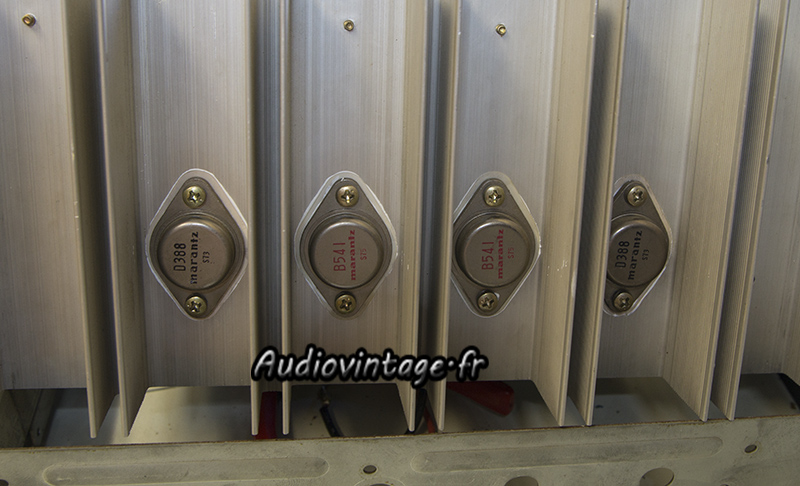

Graisse neuve sous les transistors de puissance.

Marantz 2238B

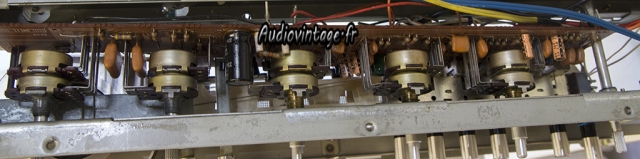

Les sections tonalité et filtre sont placée sur ce circuit tout en longueur derrière la façade.

Marantz 2238B

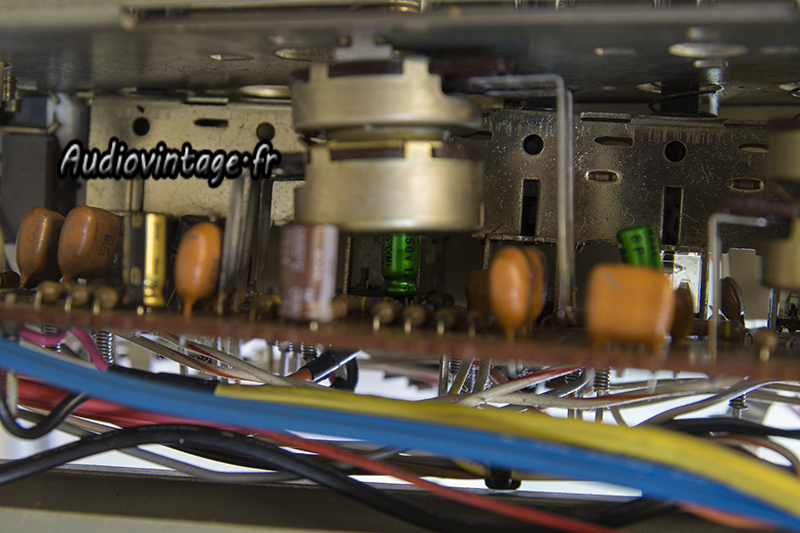

L’accessibilité n’est pas des meilleures. Mais avec de la patience l’ensemble des condensateurs chimiques sont remplacés.

Marantz 2238B

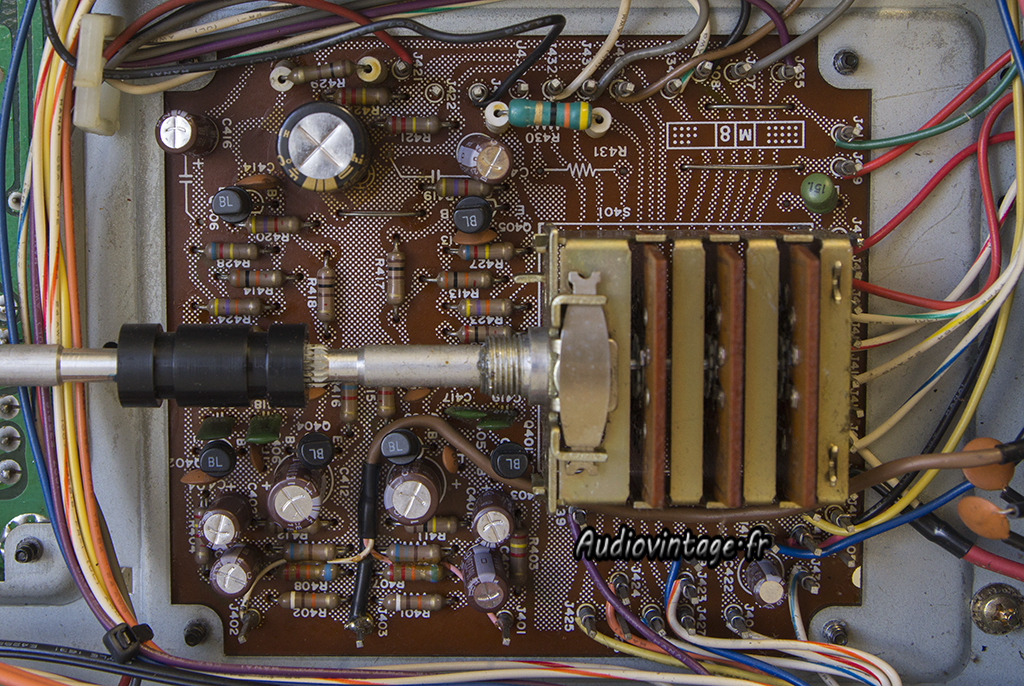

La section Phono.

Marantz 2238B

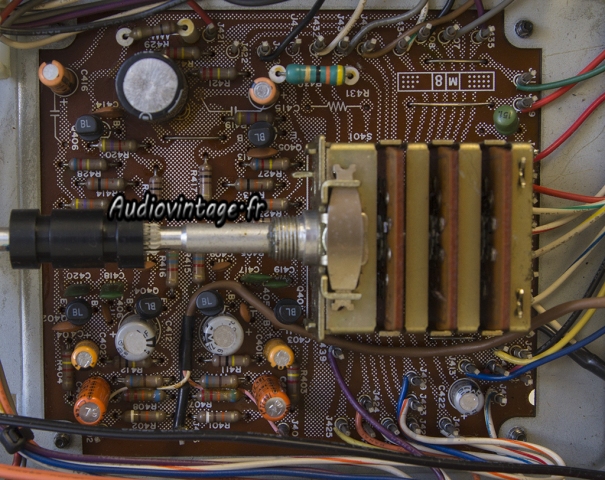

La section la plus accessible reçoit elle aussi des condensateurs neufs.

Marantz 2238B
Marantz 2238B

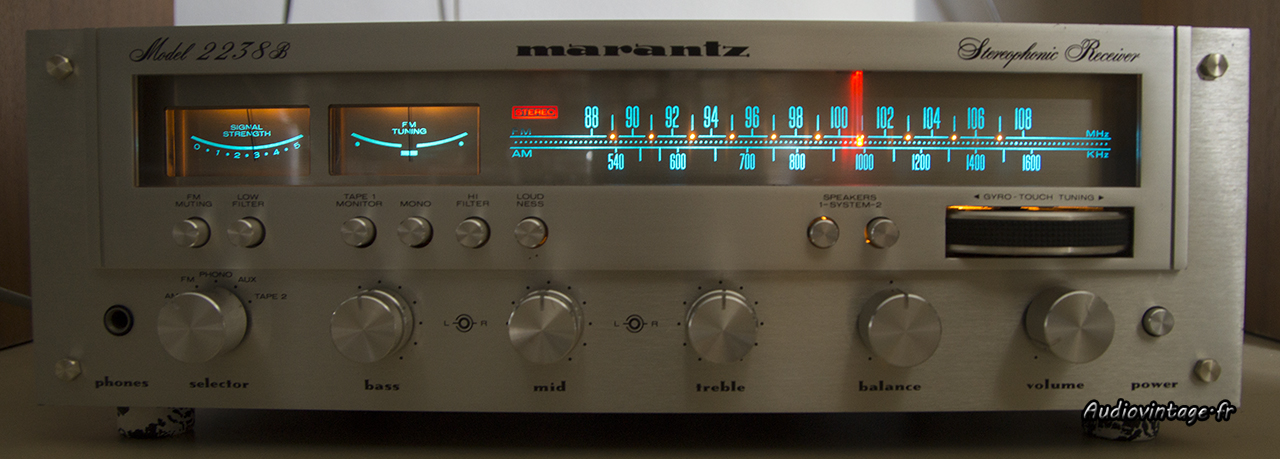

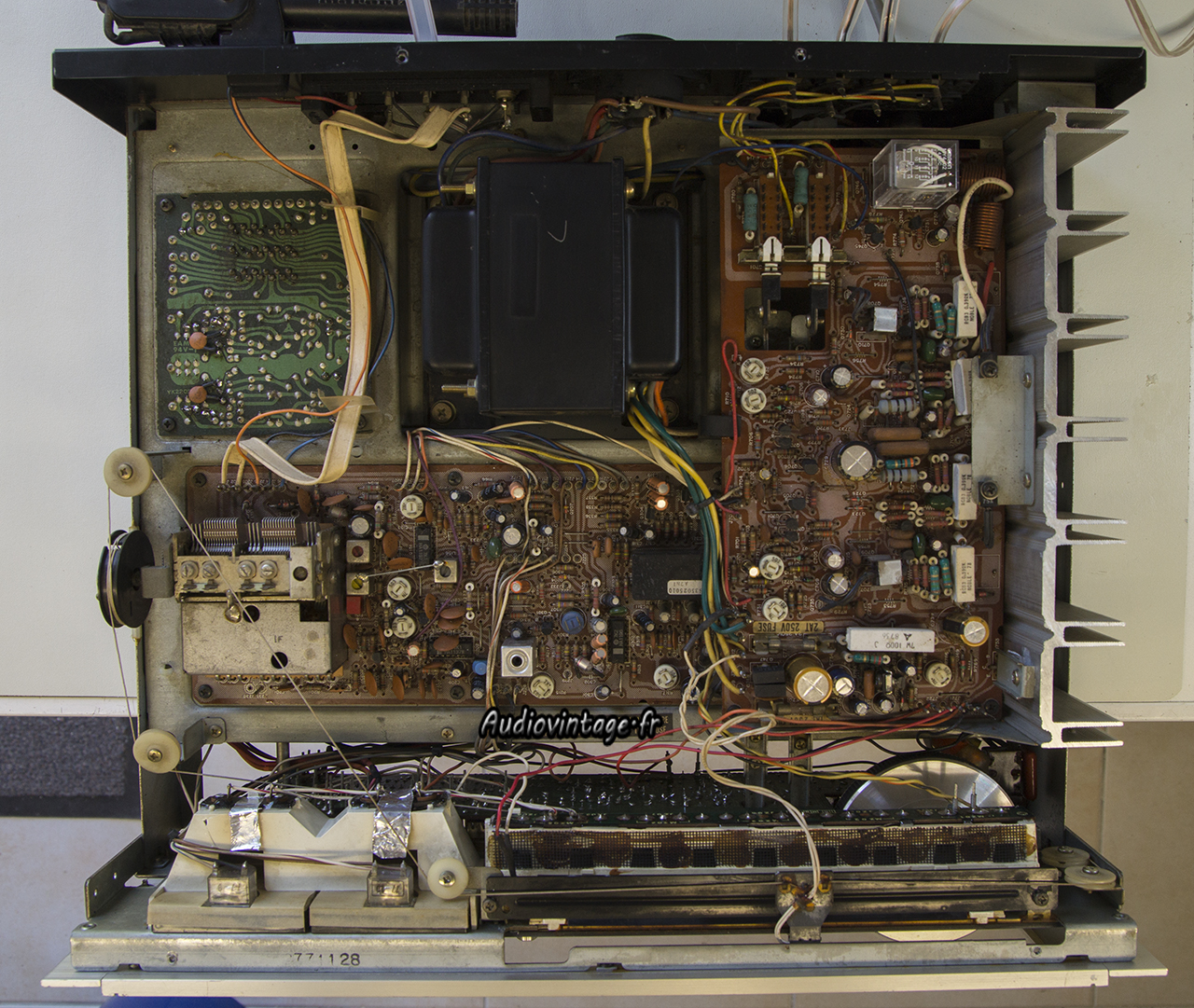

Vue d’ensemble de la bête après sa révision.

Marantz 2238B
Réglage de la tension d’alimentation (attention il y une erreur sur le manuel technique) puis de l’offset et du bias (il en avait besoin !), il passe ensuite au banc de mesure.

Marantz 2238B
Marantz 2238B
Marantz 2238B

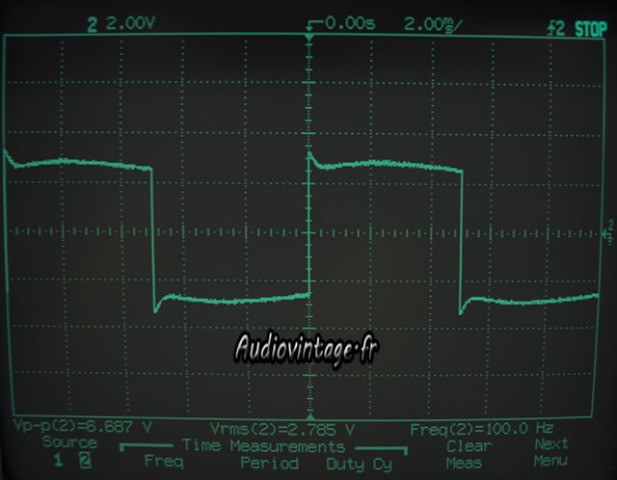

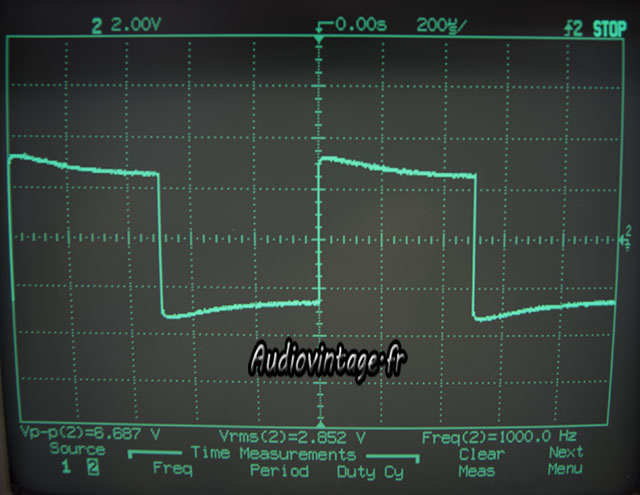

Signal carré à 100hz, 1khz et 10khz.

Marantz 2238B

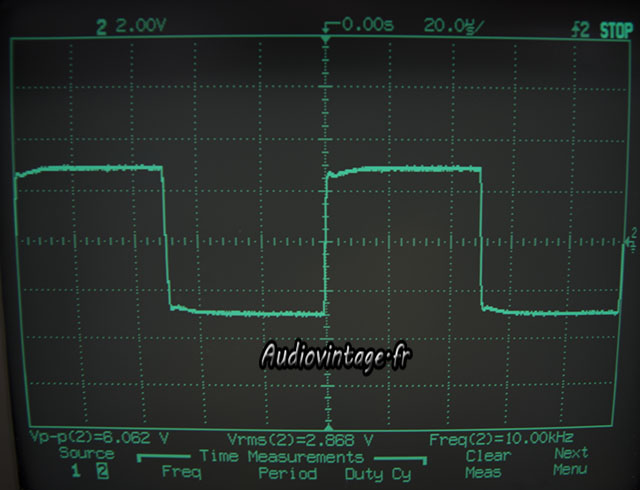

Temps de montée à 10khz.

Marantz 2238B
Tard le soir…

Marantz 2238B

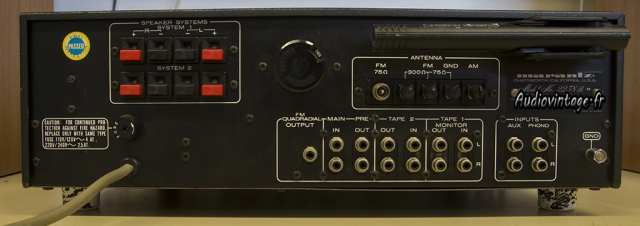

Connectique.
