Scott R77S

Scott R77S

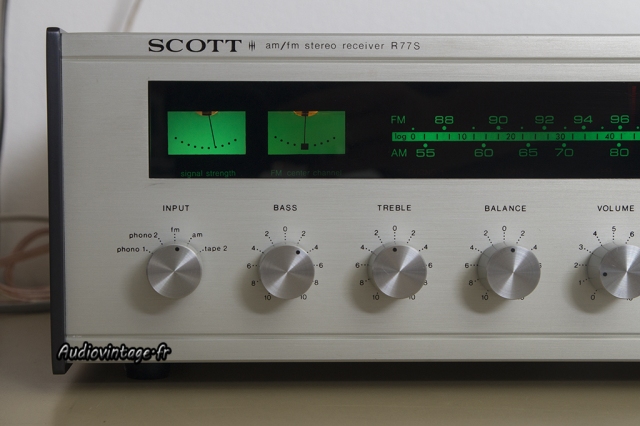

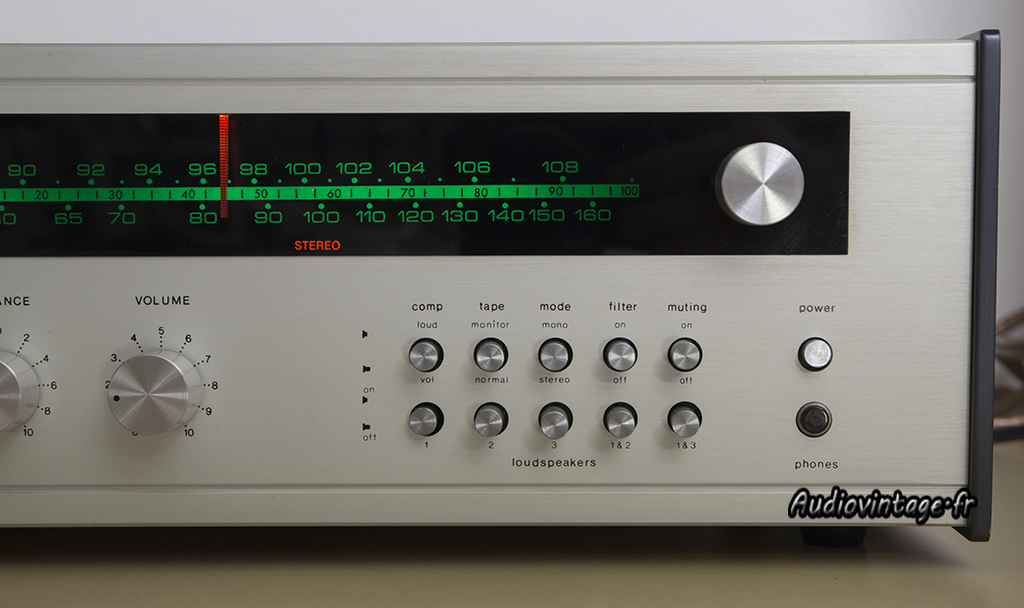

Un exemplaire dans un état esthétique incroyable, comme neuf !
Mais cet appareil de plus de 40 ans nécessite néanmoins une révision complète.

Scott R77S
Scott R77S

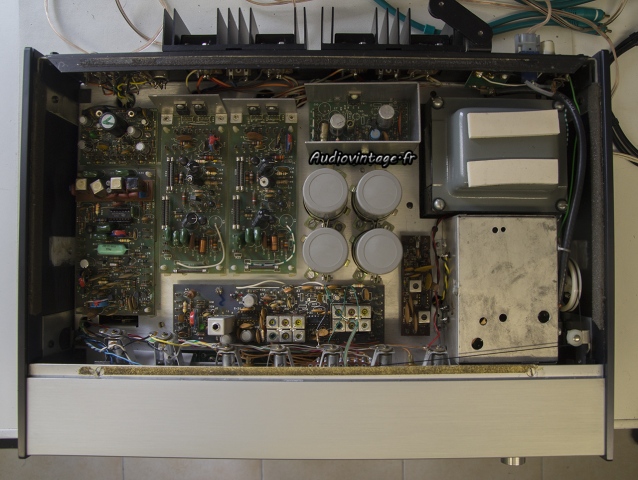

Il est dans son jus, entièrement d’origine. Toutes les entrées fonctionnent, le tuner FM capte très correctement mais nécessiterait un alignement partiel. Quelques loupiottes HS.
Dans l’ensemble ce qui sort de ce Scott est plat, la musique semble « éteinte ».

Scott R77S

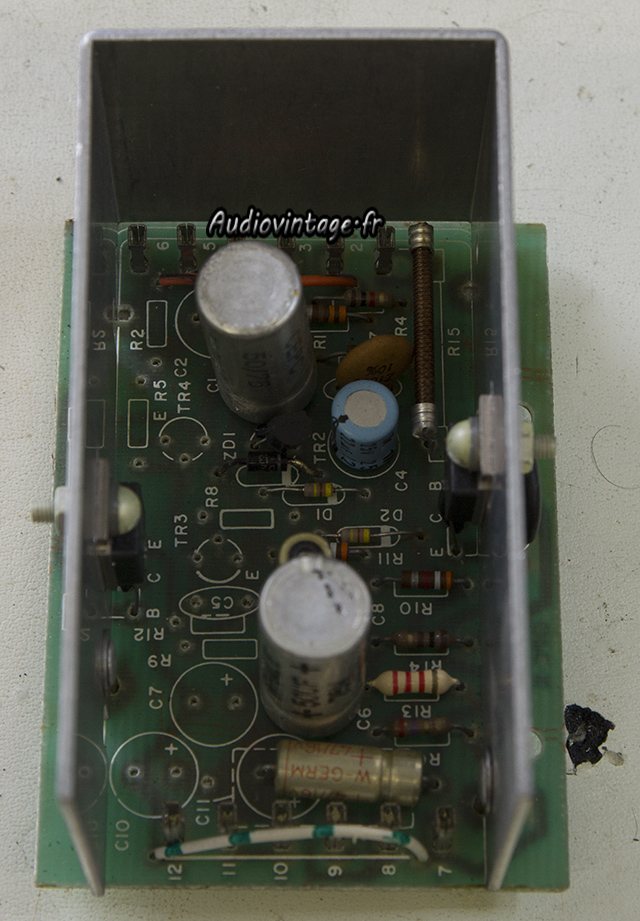

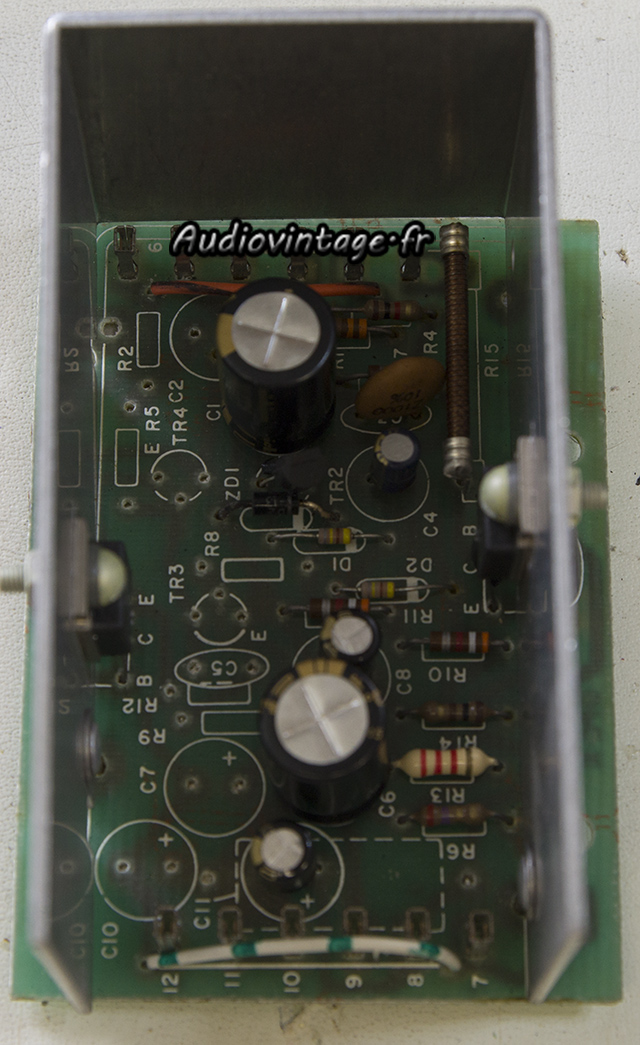

La section alimentation régulée.
Les condensateurs à l’aspect argenté ont des mesures complètement hors norme.

Scott R77S
Ils sont tous remplacés.

Scott R77S

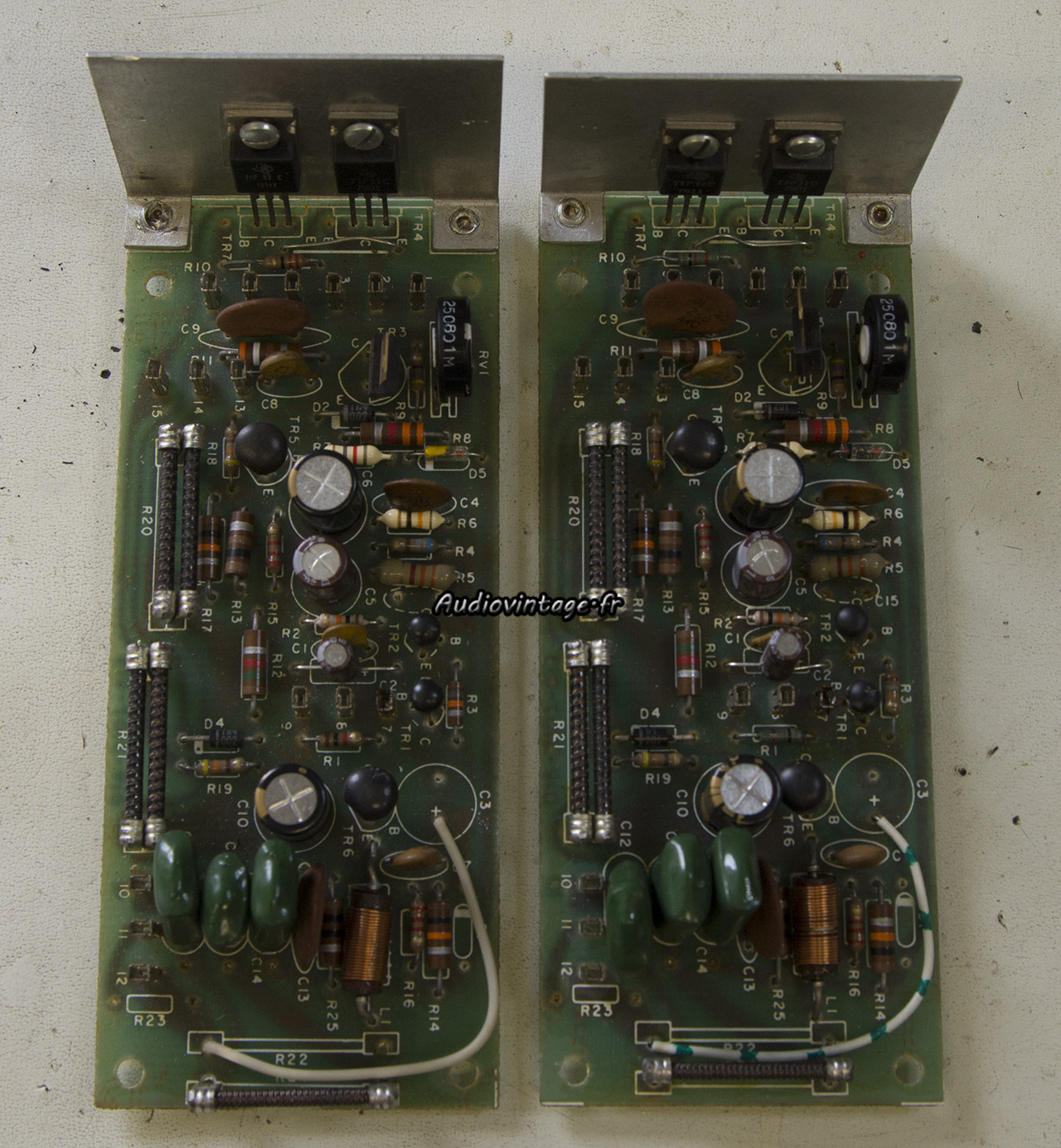

Les deux cartes d’amplification.

Scott R77S

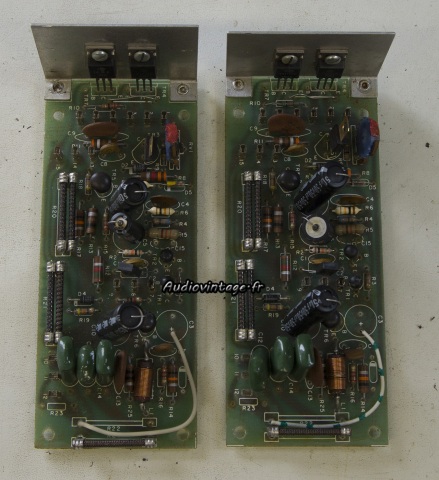

Ici aussi, les condensateurs avaient des valeurs délirantes ; Ils sont tous remplacés, tout comme les ajustables servant à régler le bias, très oxydés.

Scott R77S

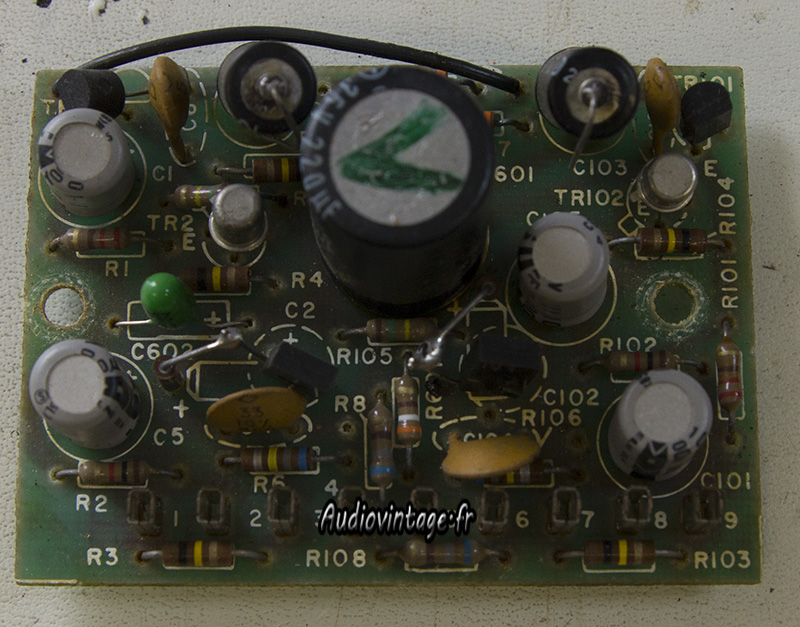

La section phono.

Scott R77S

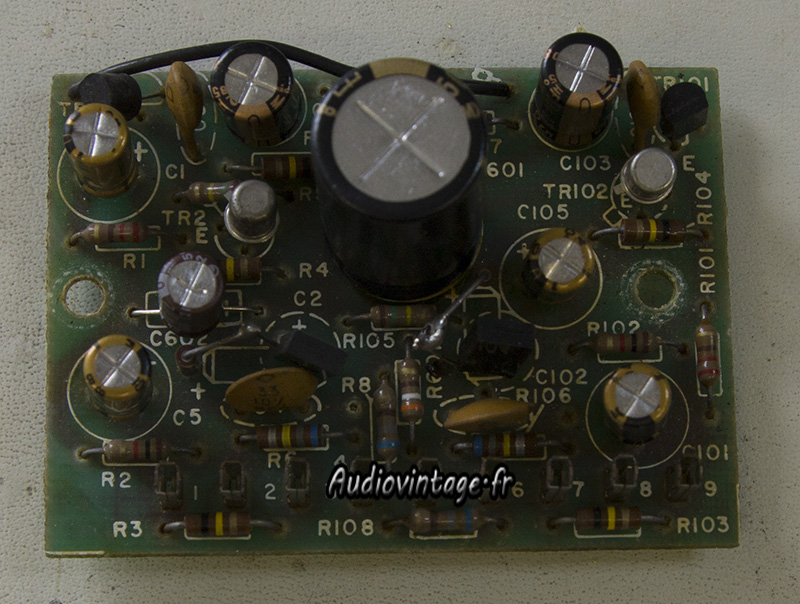

Intervention identique ici aussi.

Scott R77S

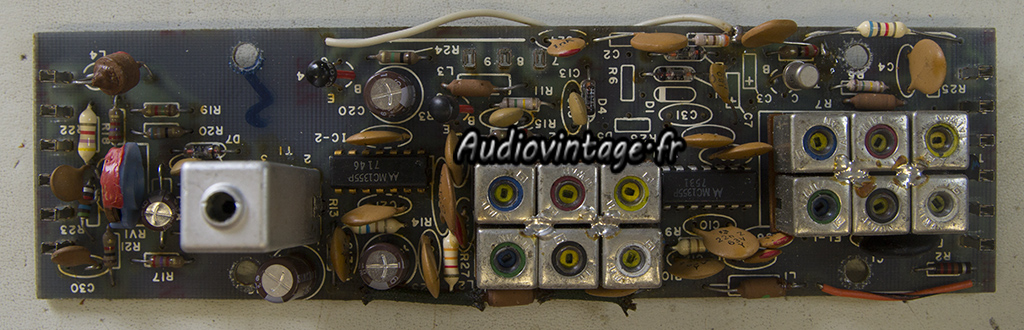

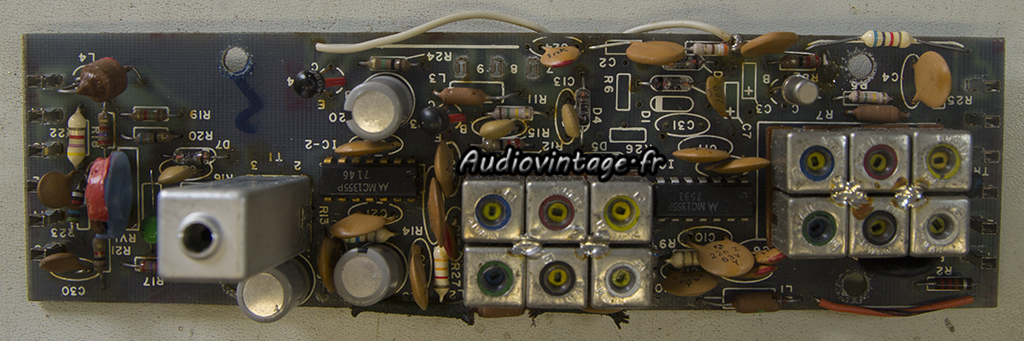

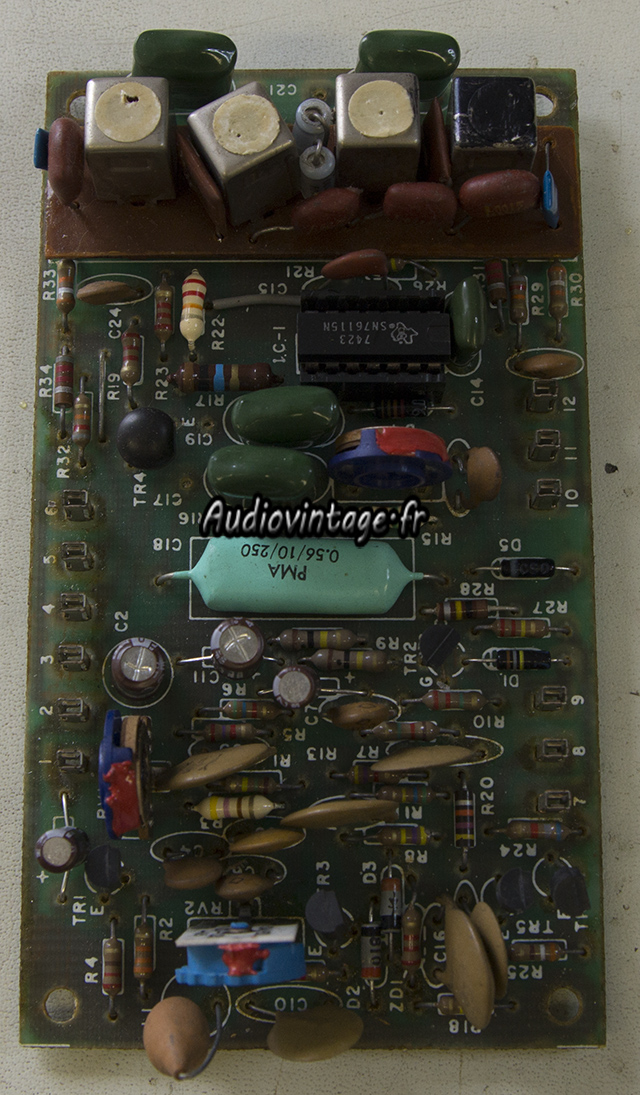

L’étage MPX (stéréo FM).

Scott R77S
Les quelques capas chimiques sont remplacées.

Scott R77S

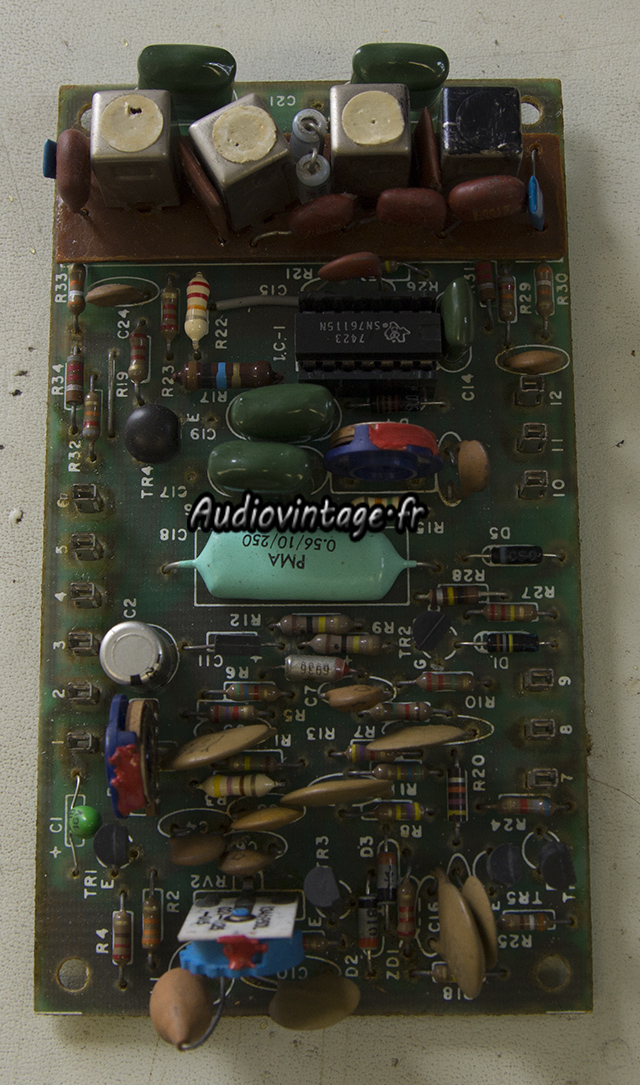

L’étage IF (tuner FM).

Scott R77S
Revu également.

Scott R77S

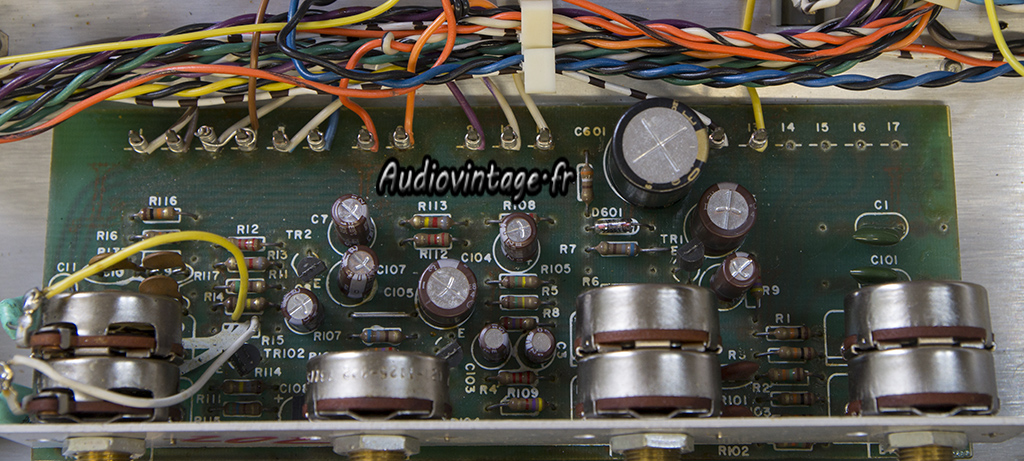

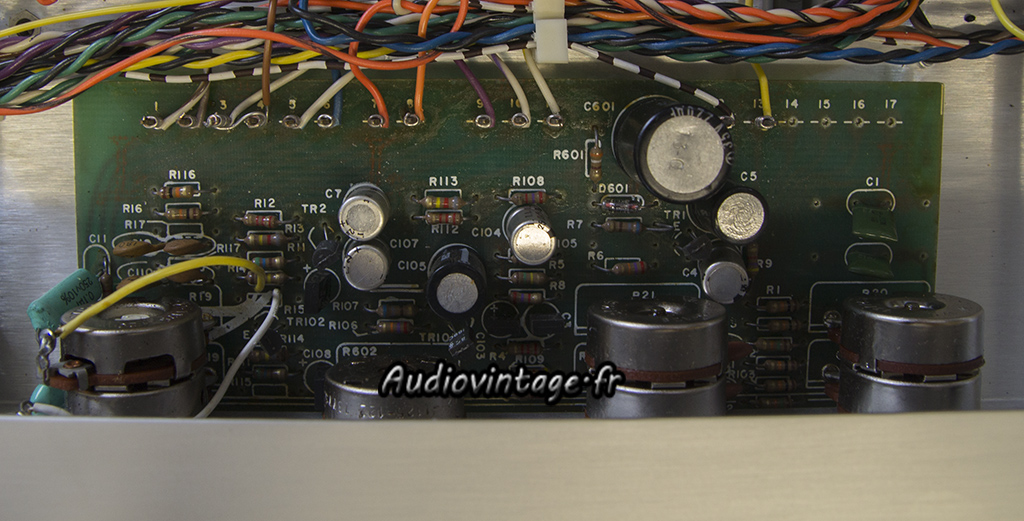

La section tonalité et ses chimiques hors tolérance.

Scott R77S
Section refaite.

Scott R77S

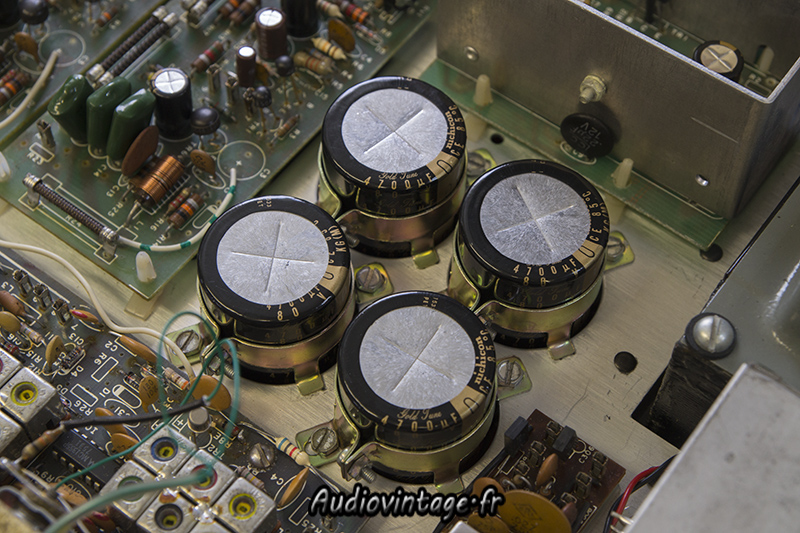

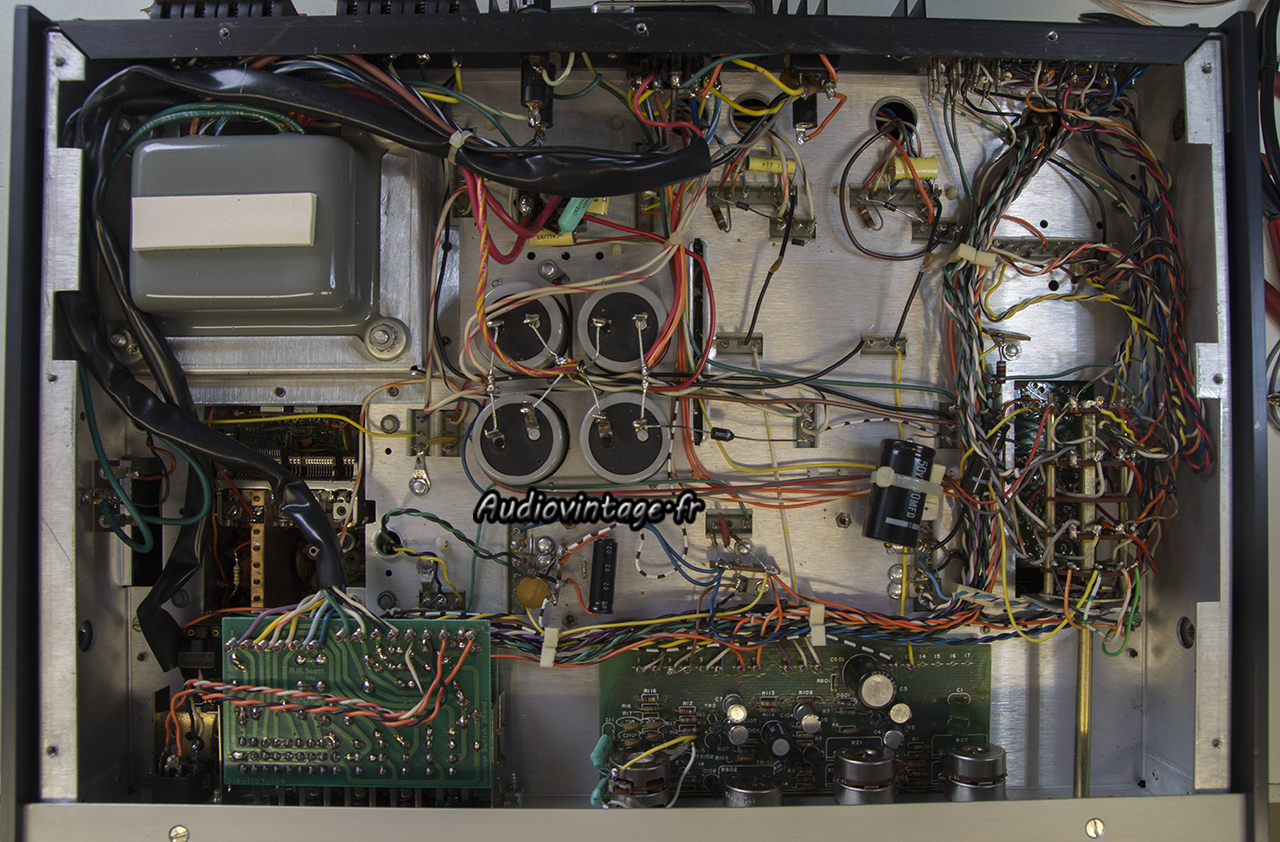

Montage des nouveaux condensateurs de filtrage.

Scott R77S

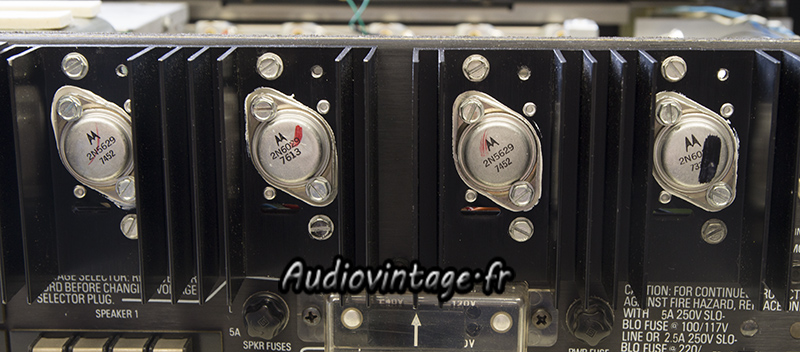

Graisse et micas neufs sous les transistors de puissances.
Même s’ils n’avaient jamais été démontés avant, deux des micas d’isolations étaient en très mauvais état avec un risque important de court-circuit, curieux.

Scott R77S

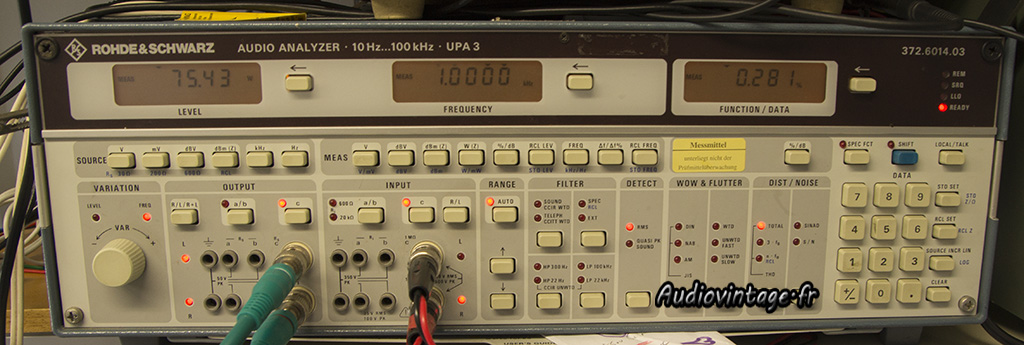

Réalignement partiel du tuner FM, réglage du bias puis passage au banc de mesure.

Scott R77S
Scott R77S
Scott R77S

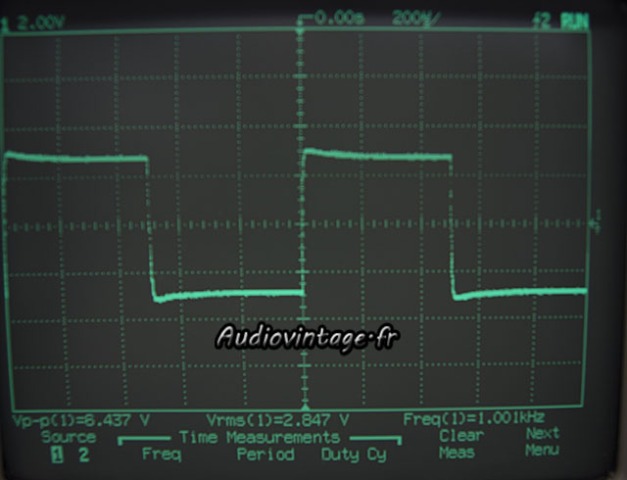

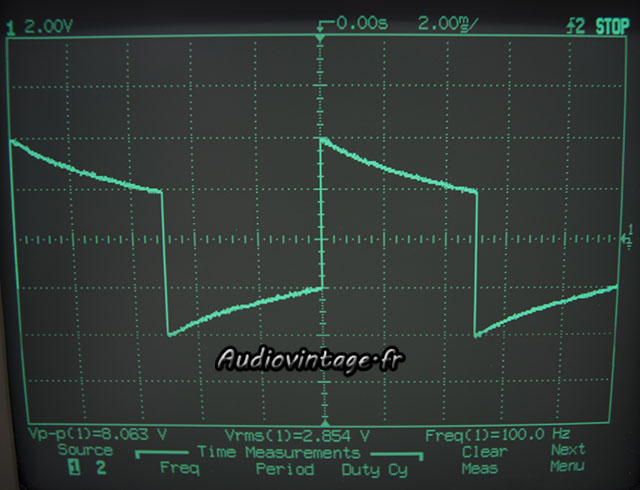

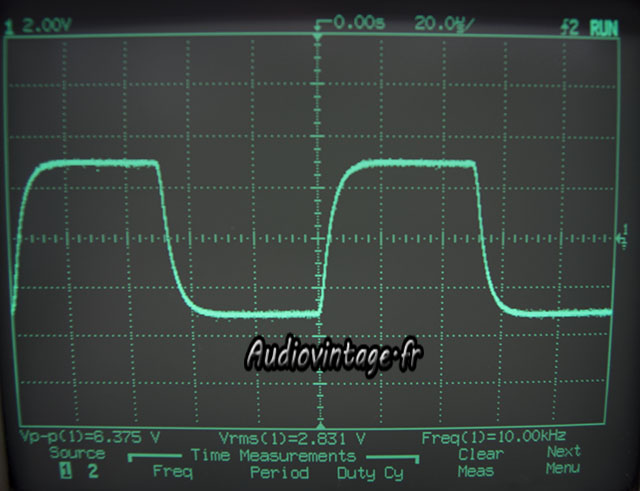

Signal carré à 100hz, 1khz et 10khz.

Scott R77S

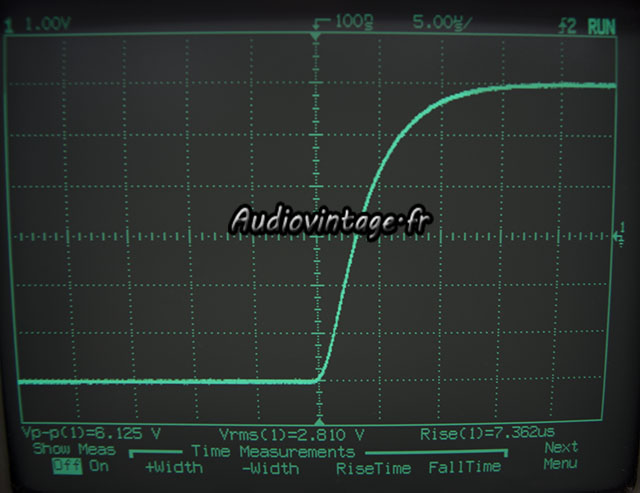

Temps de montée à 10khz.

Scott R77S
Scott R77S
Détails… Les témoins « FM », « Tape 2 » et « Phono 1 » ont été remplacés par la suite.

Scott R77S

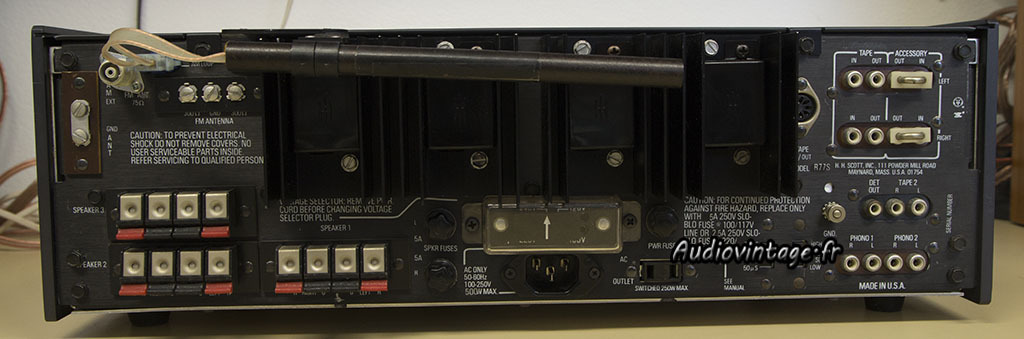

Connectique.
