Cet Harman Kardon était bien mal en point ! Son propriétaire souhaitait tout simplement le faire revivre.

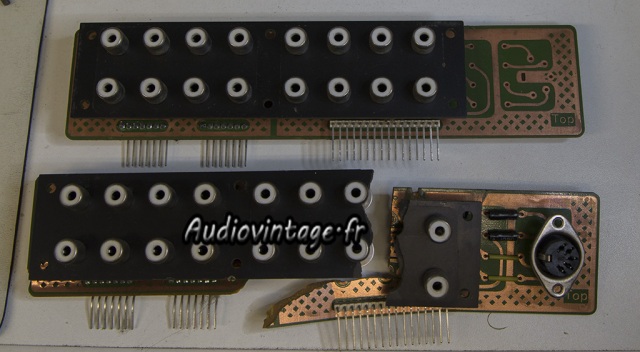

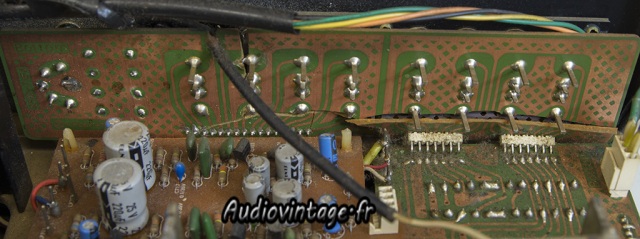

Le seul problème connu est bien visible. Le circuit imprimé sur lequel sont soudées les entrées est cassé. Il n’est pas réparable. Le propriétaire m’a fait parvenir un » fond » complet sur lequel je vais prélever le circuit cassé.

Le circuit est monté. Maintenant, je fais le tour de la bête pour voir ce qui cloche, et il y a de quoi faire !

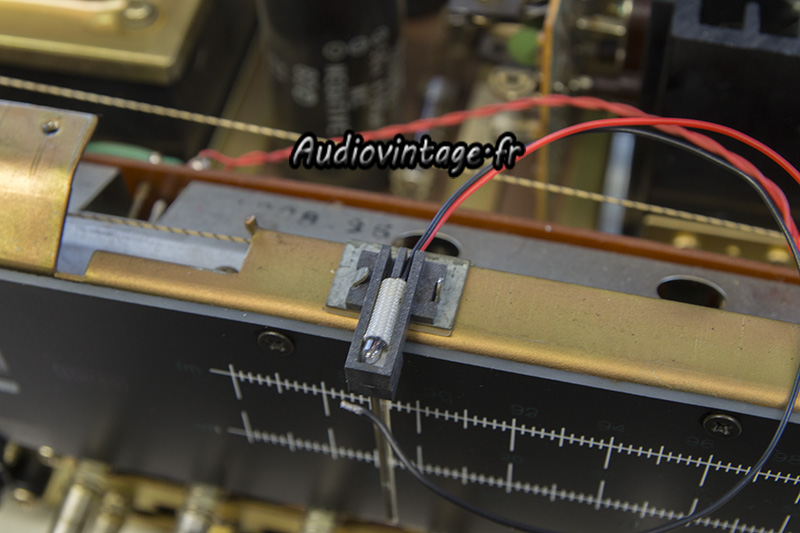

Un canal ne donne rien, l’étage phono est en panne (un transistor à une patte cassée), le tuner FM ne capte rien en stéréo, l’éclairage est déficient sur plusieurs points : bandeau FM, ampoule stéréo, l’éclairage de l’aiguille du tuner et celui du power on.

Je commence par le canal absent.
C’est tout bêtement un fil coupé au niveau du « pont » ampli/préampli à l’arrière. Ce n’était pas visible, il a fallut que je tire sur le fil pour m’en apercevoir.
Pour l’étage phono, je changerai ce qui doit l’être lors de la révision générale, plus tard.

Le tuner FM.

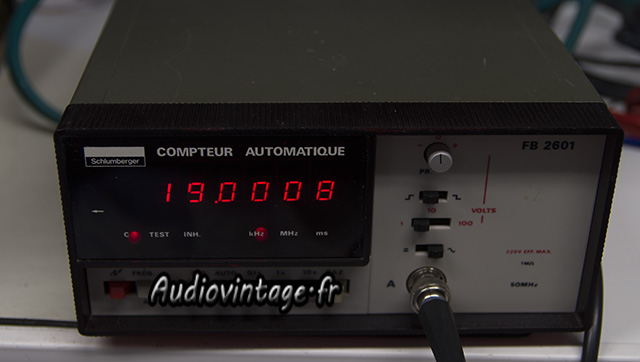

Cela n’a pas été simple, j’ai changé quelques condensateurs en fin de vie, remplacé un transistor douteux et procédé à un alignement complet.

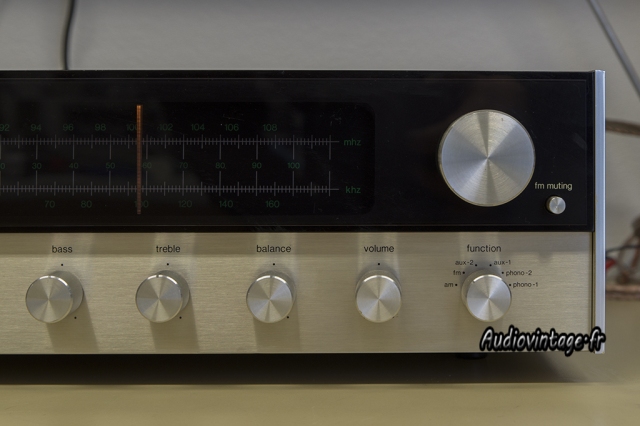

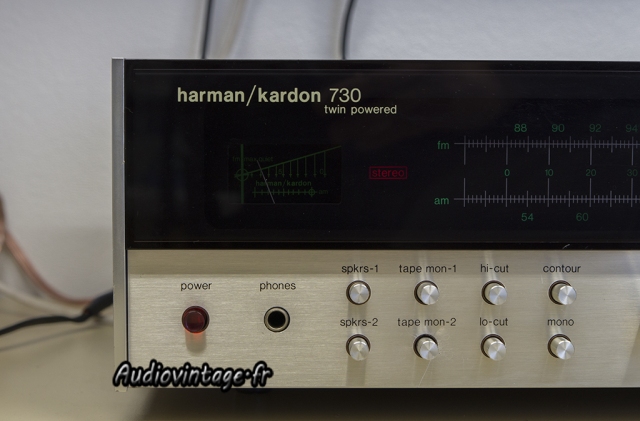

Si vous observez soigneusement le bandeau FM, vous verrez que les indications de fréquences FM sont peu claires, que l’on parte de droite ou de gauche, on ne tombe pas juste, c’est assez curieux !
On note également la deuxième indication (de 10 à 100), qui sert…..A pas grand chose 🙂 Il faut lire le manuel de l’utilisateur pour comprendre que c’est un moyen « apparemment » plus simple pour l’utilisateur de situer ses stations préférées… Mouais…

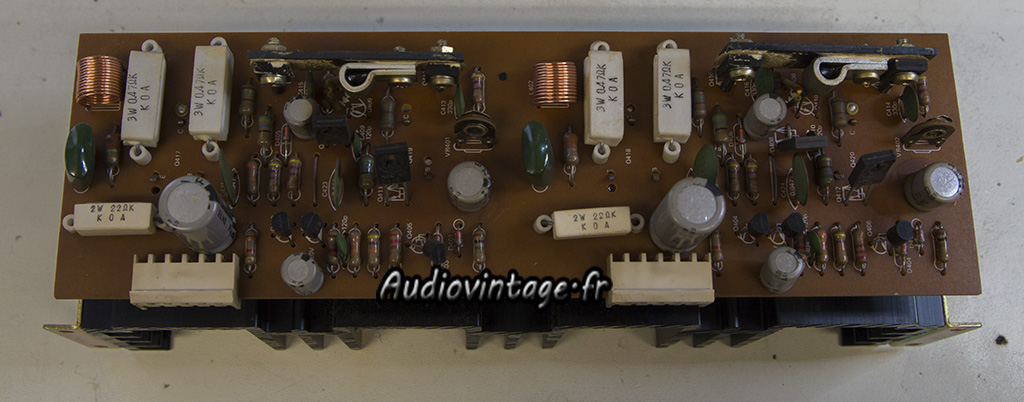

J’attaque la carte principale d’amplification. Montée sur connecteurs à broches, je retire l’ensemble avec le radiateur.

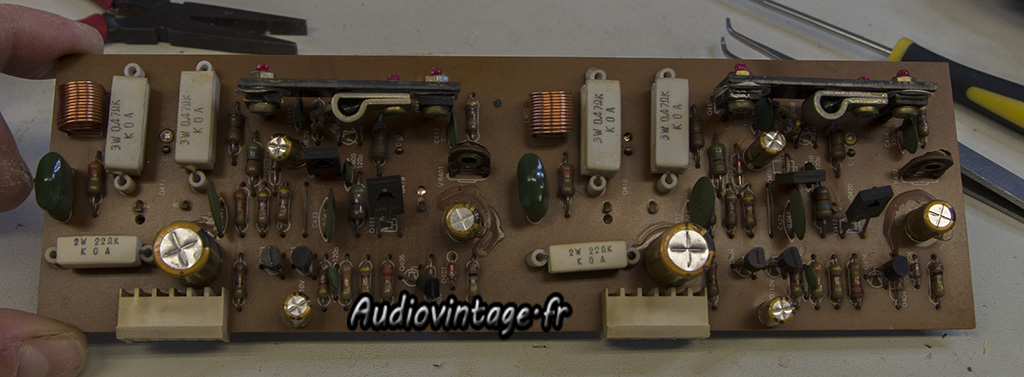

Nouveaux condensateurs chimiques, graisse thermique fraiche sous les drivers (il y en avait bien besoin !) contrôle des trimmers de bias.
Remontage avec de la graisse neuve sous les transistors de puissance.

Le circuit « sub rectifier » ainsi que le circuit « tone » et « control switch » reçoivent les soins nécessaires (quasi totalité des condensateurs chimiques et quelques transistors). Désolé,j’ai perdu une partie des photos.

Remplacement des ampoules défectueuses, remontage et allumage.

Premier souci, le bias n’est pas ajustable correctement, en bout de course des trimmers, la valeur n’est pas suffisante. Quelques recherches et le remplacement de deux diodes règle le problème.

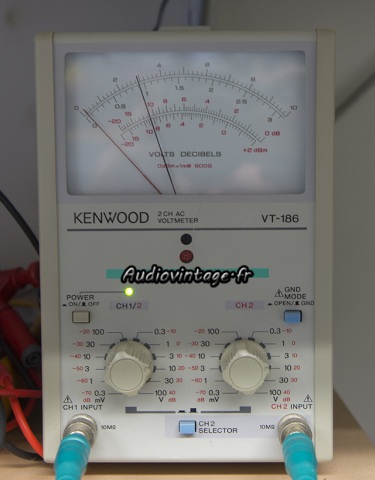

Passage au banc de mesure.
Puissance et distorsion sur l’entrée Aux, tout va bien.

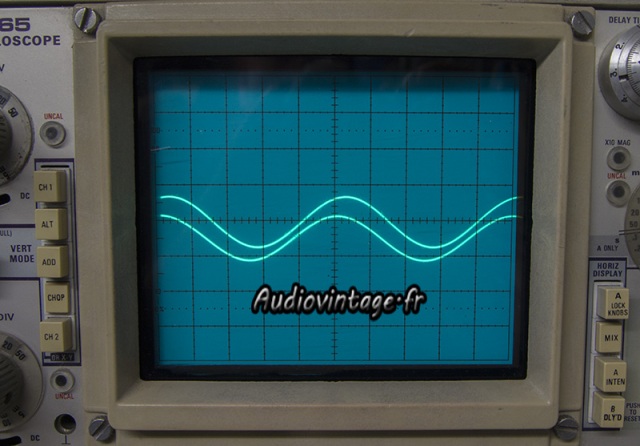

Sur l’entrée Phono, second problème, déphasage comme on peut le voir à l’oscilloscope. La distorsion monte également en flèche sur le canal concerné.

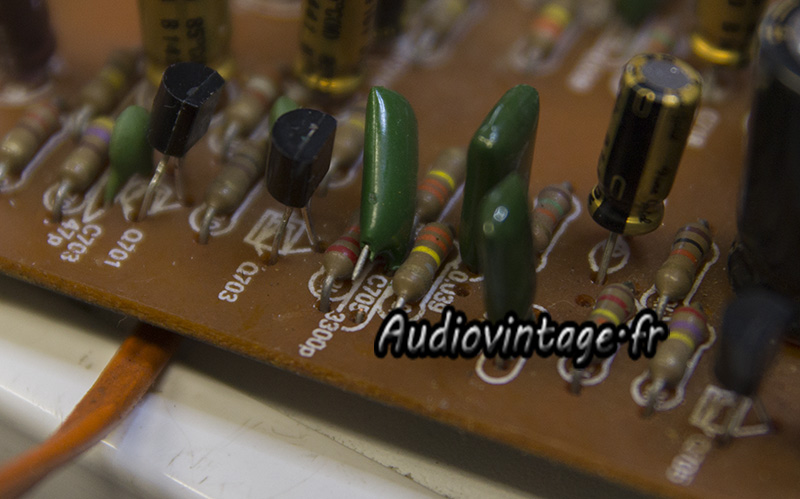

Voici le coupable, je ne l’avais pas vu, mais une patte de ce condensateur est cassée. Tout rentre dans l’ordre une fois ressoudé correctement.

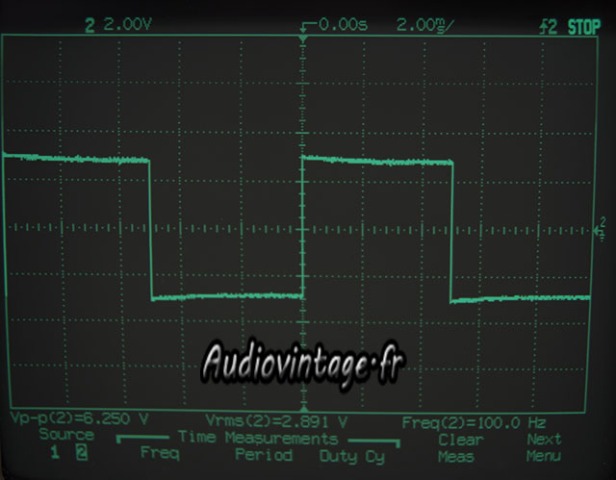

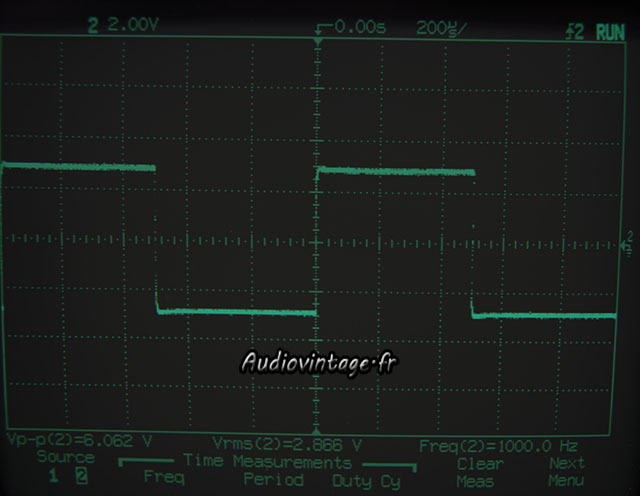

Signal carré à 100hz, 1khz et 10khz.

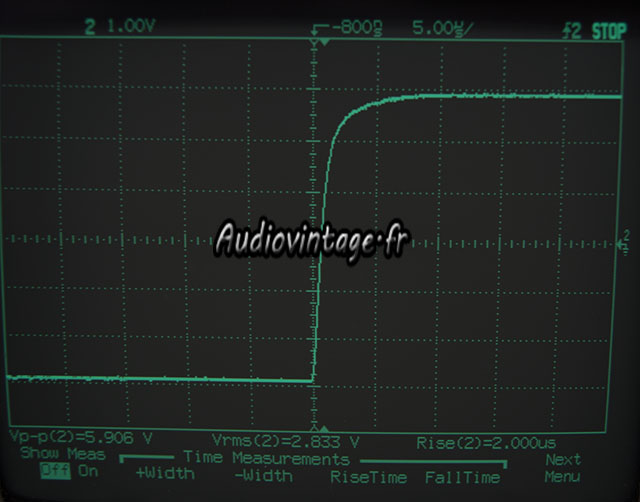

Temps de montée à 10khz.

Détails…

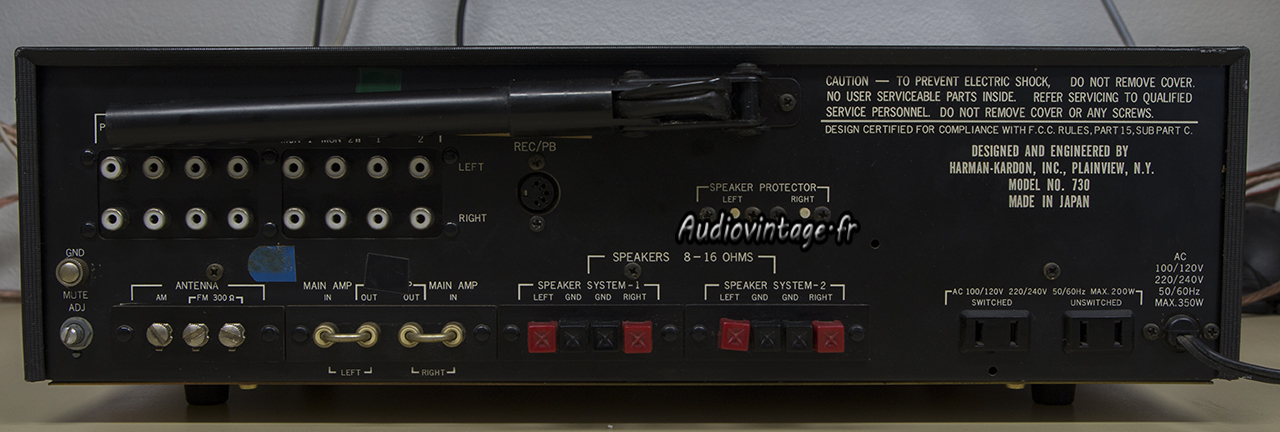

Connectique.
