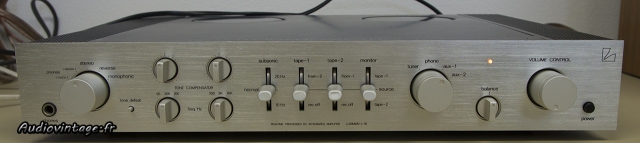

Voici un intégré Luxman un peu plus rares que les autres, et qui gagne à être connu, après révision bien sur !

Luxman L-10
Déposé à l’atelier il nécessite quelques interventions afin de pérenniser son fonctionnement.

Luxman L-10

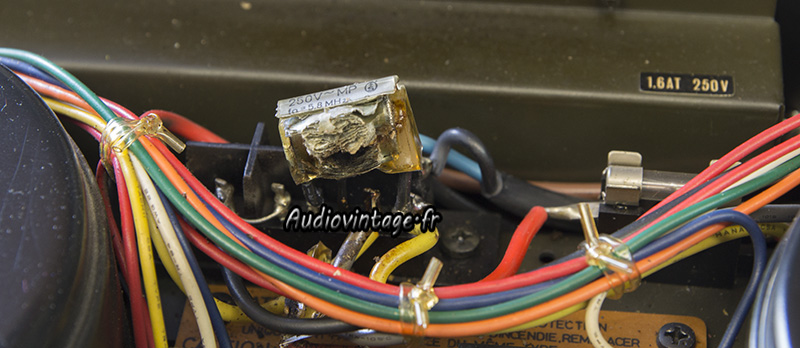

Le célèbre Rifa avait déjà fait des siennes.

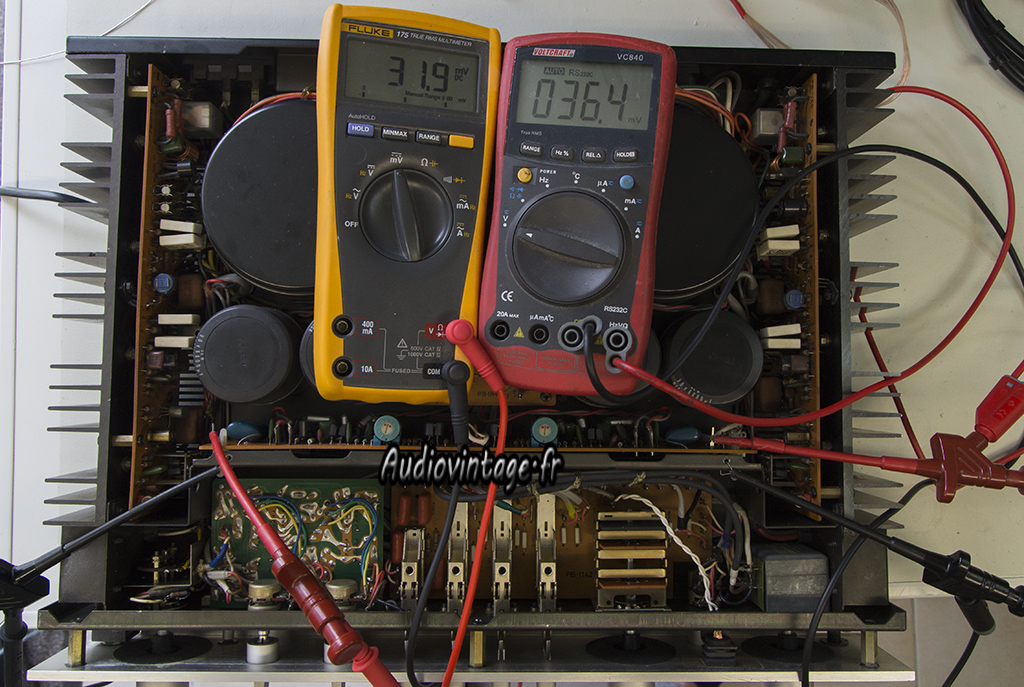

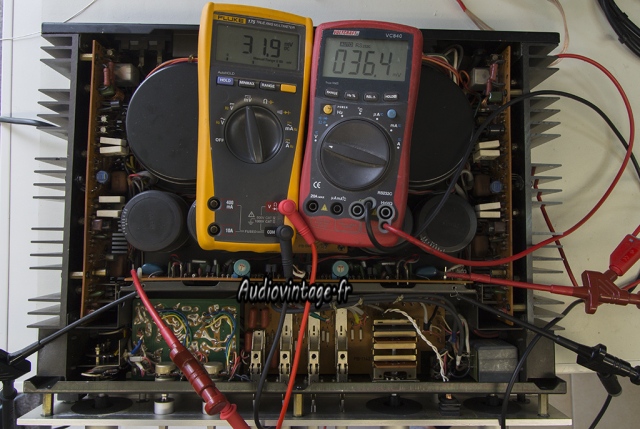

Attention, sur cet appareil en particulier (et sur tous en général), il ne faut pas négliger la tension présente dans les circuits. Par exemple, après deux semaines sans connexion au secteur, j’ai mesuré encore 30 volts dans cet amplificateur.
Il faut donc décharger proprement les condensateurs avant toute intervention.

Luxman L-10

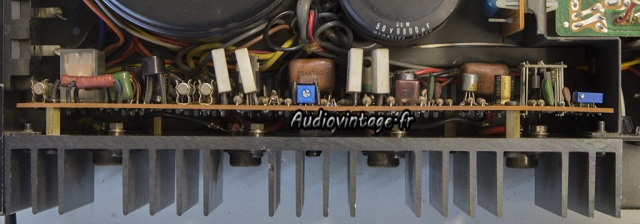

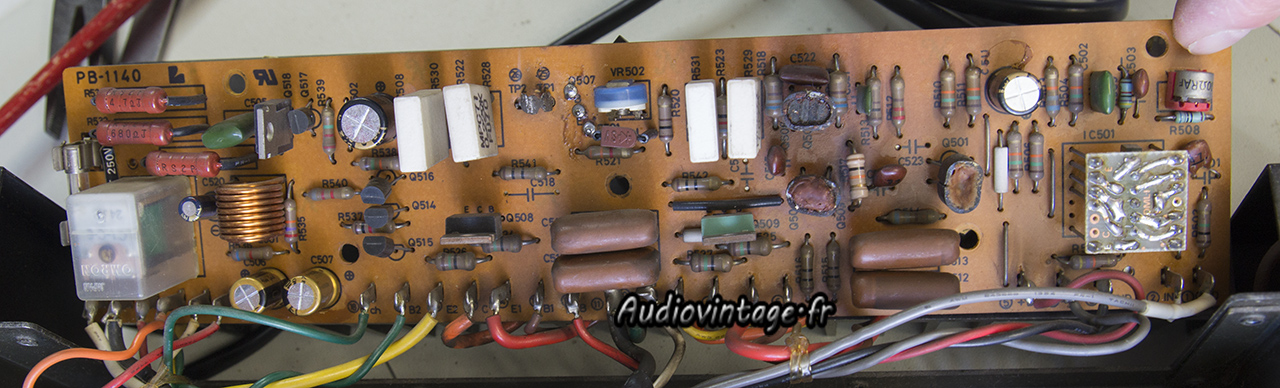

L’intervention consiste dans un premier temps à réviser les deux sections d’amplifications.
L’accessibilité est correcte pour un appareil de si faible épaisseur.
Comme on peut le voir une ou plusieurs interventions ont déjà eu lieu sur cet appareil.

Luxman L-10
Le remplacement des condensateurs chimiques ne suffit pas.

Luxman L-10

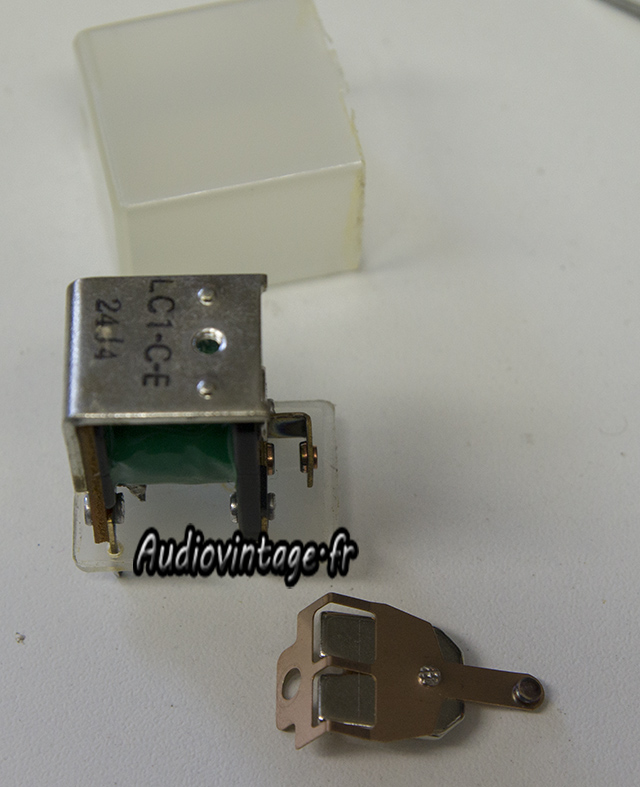

Les petits relais posent des soucis de contact entrainant des coupures de son dans les enceintes ou sur la sortie casque.
Démontage et nettoyage des contacts obligatoire.

Luxman L-10
Ce n’est pas fini.
Il faut absolument remplacer les trimmers de réglage de bias et d’offset. Ceux-ci sont complètement « pourris » et peuvent entrainer de couteuses complications …

Luxman L-10
La section phono elle, n’a besoin que d’un bon réglage, aucun composant n’est remplacé ici.

Luxman L-10
La section alimentation n’est pas la plus accessible. Il faut dessouder pas mal de connectique pour pouvoir faire pivoter la carte et accéder au côté soudure.

Luxman L-10
L’état des condensateurs chimiques est catastrophique.
Capacité en chute libre pour la plupart et condensateurs aux pattes rongées qui se détachent sans effort. Il est temps d’intervenir !

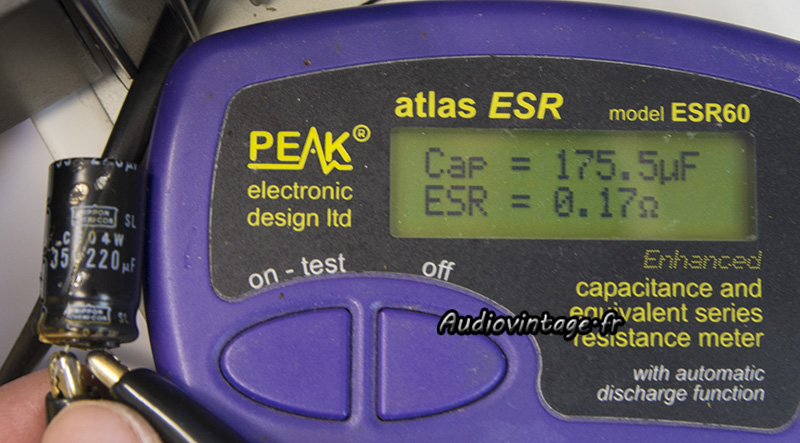

Ici, test de celui en moins mauvais état !

Luxman L-10

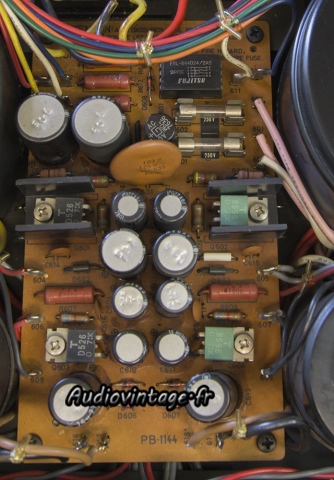

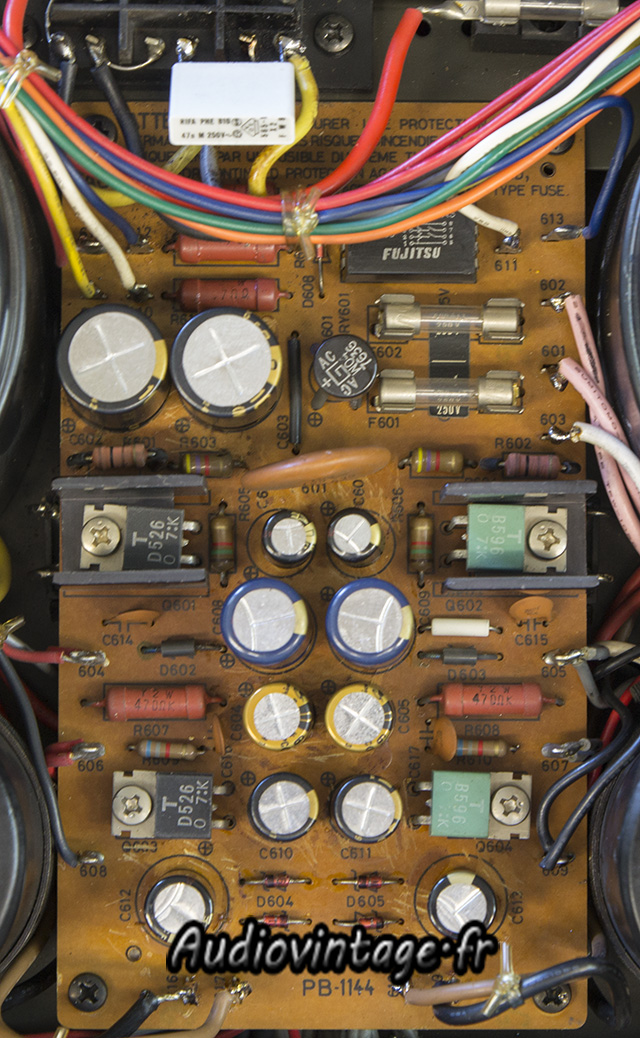

Alimentation révisée.

Luxman L-10

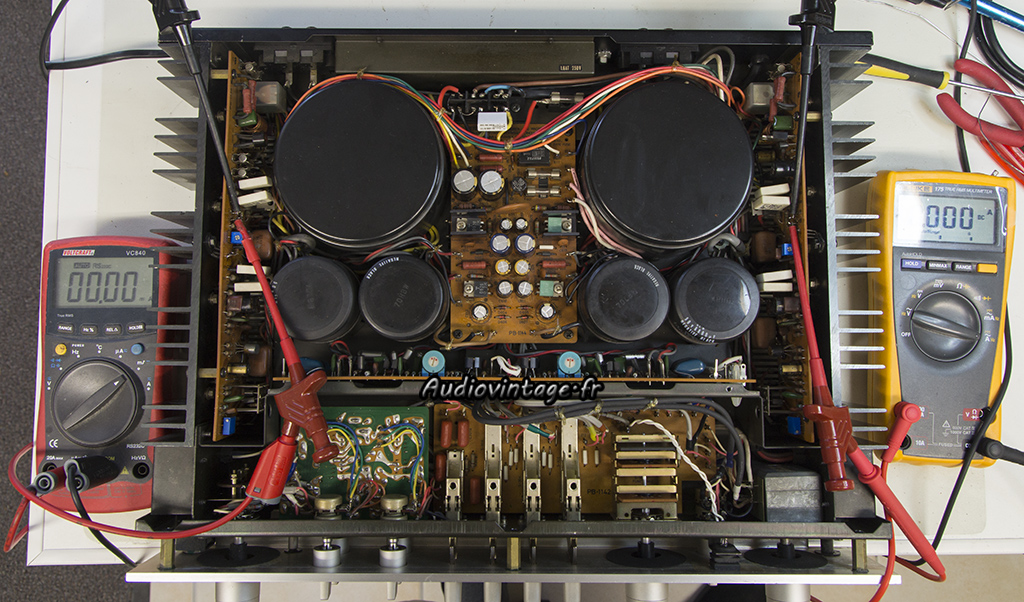

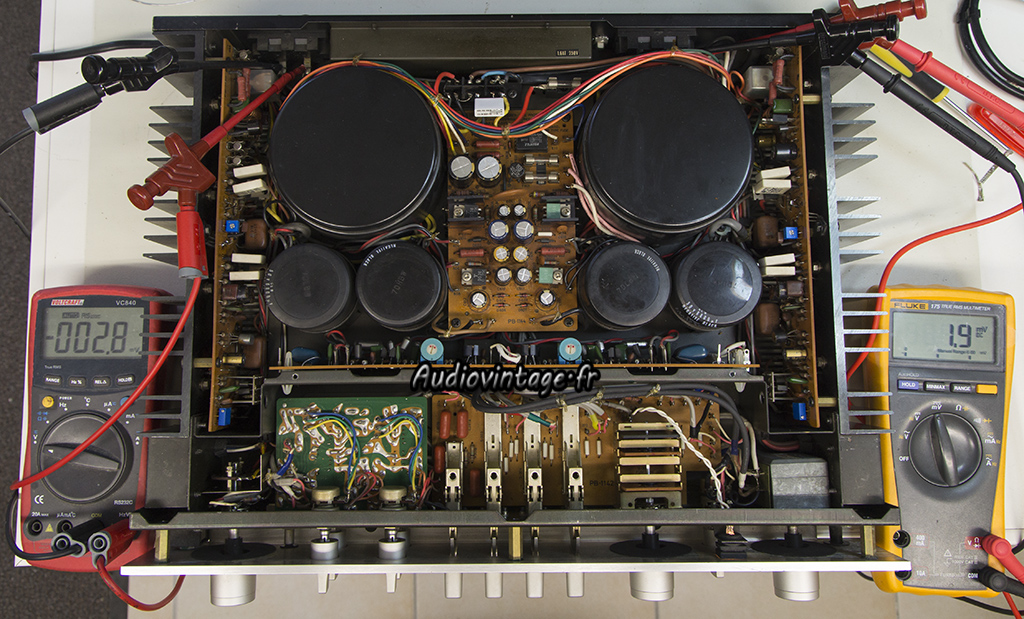

Ouverture du circuit et insertion d’ampèremètres pour la mesure et le réglage du bias.

Luxman L-10
Mesure et réglage du DC offset.

Luxman L-10
Passage au banc de mesure.

Luxman L-10
Luxman L-10
Luxman L-10

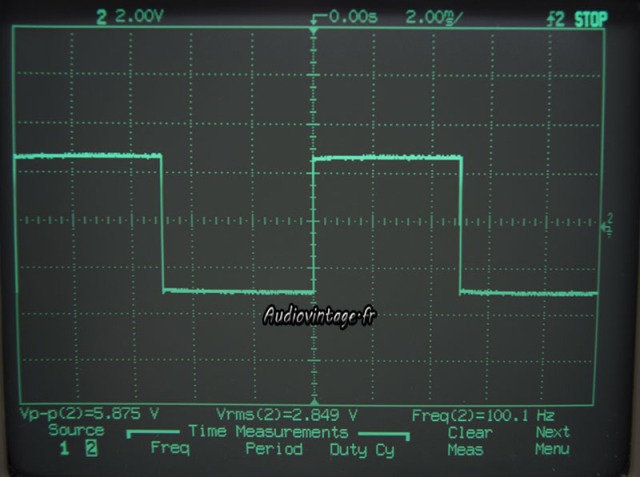

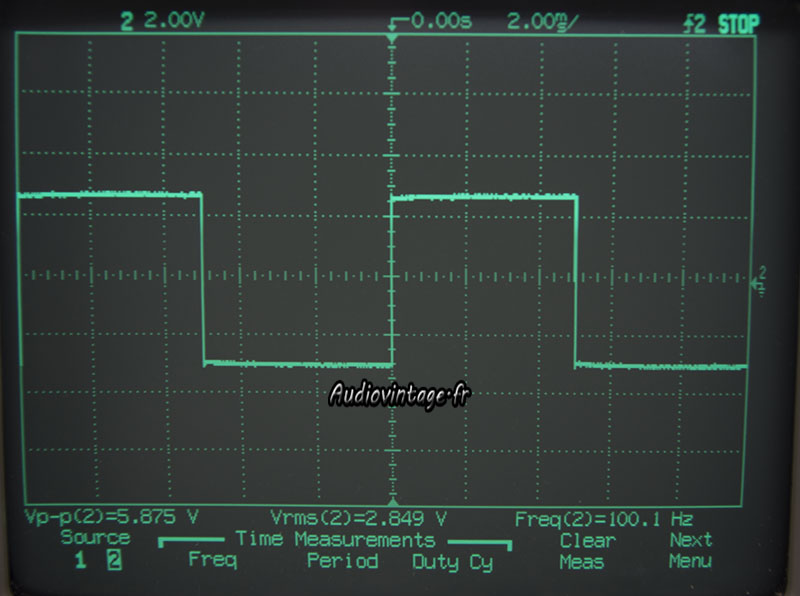

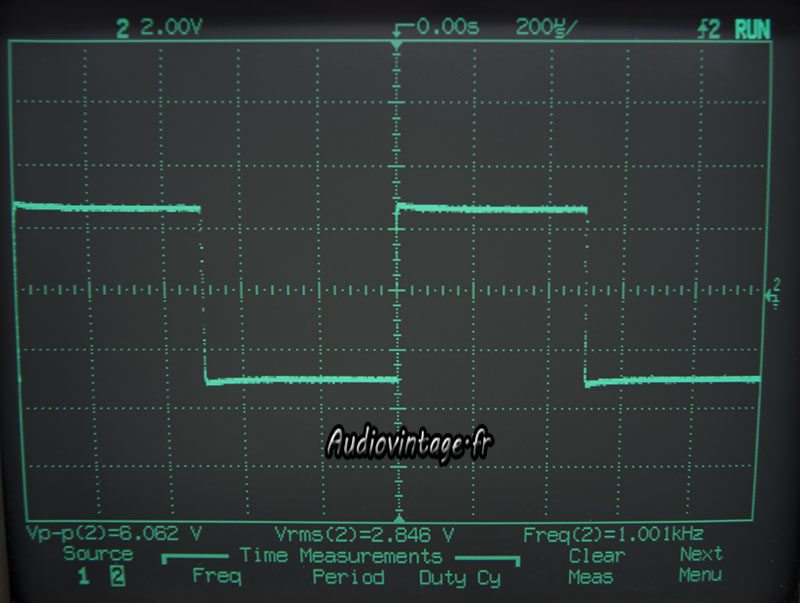

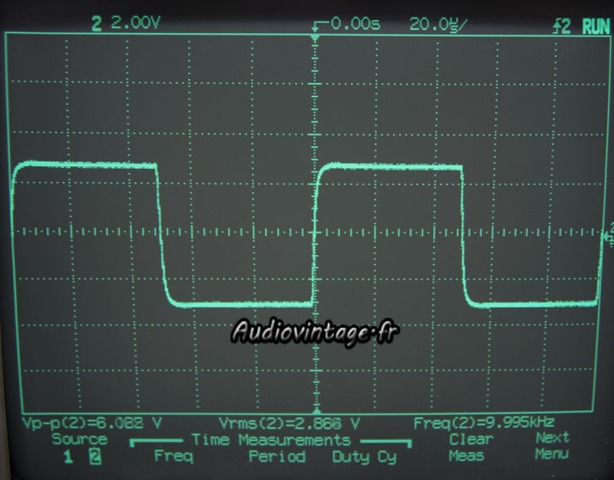

Signal carré à 100hz, 1khz et 10khz.

Luxman L-10
Temps de montée à 10khz.

Luxman L-10

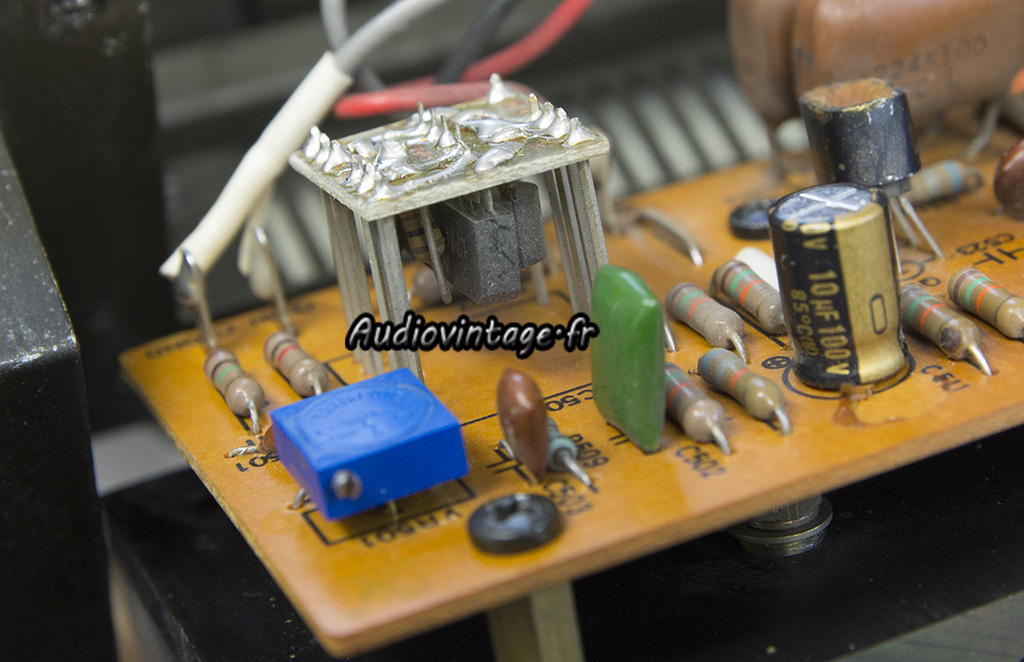

Malheureusement l’appareil est tombé en panne peu de temps après. Un des modules DML1 a claqué entrainant la mise en protection du Luxman. Le remplacement de ce module suivi d’un réglage de l’offset à permis de retrouver, enfin, un amplificateur fonctionnel.

Luxman L-10

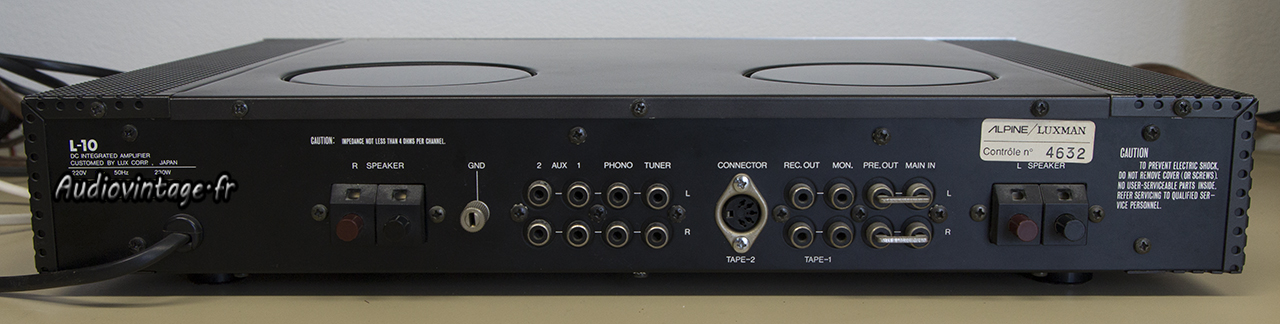

Connectique

Luxman L-10
Luxman L-10

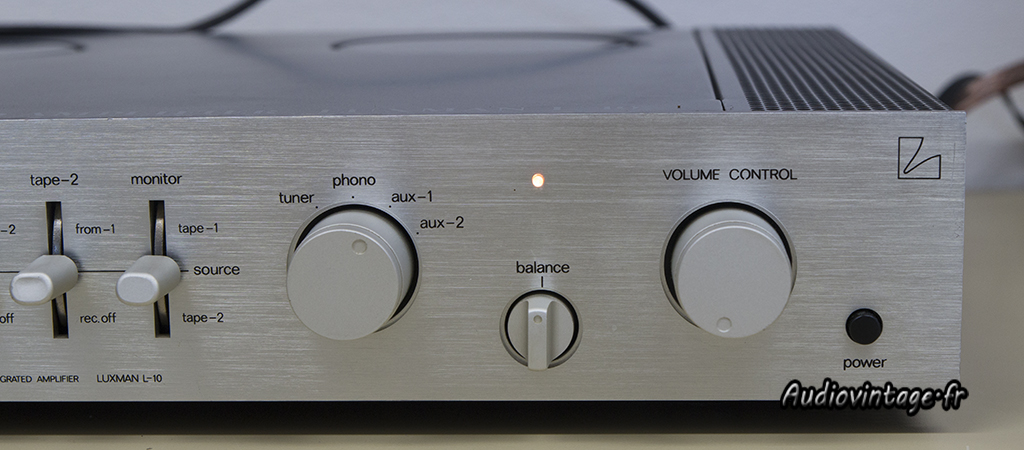

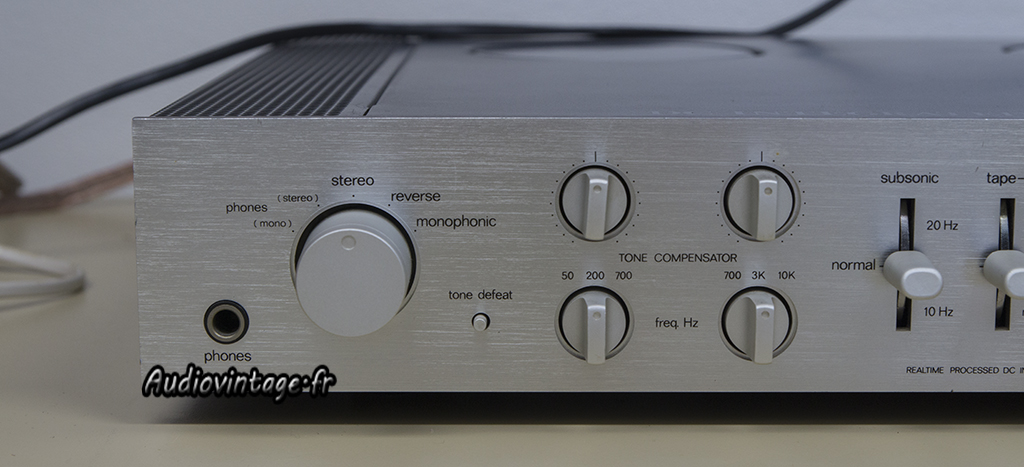

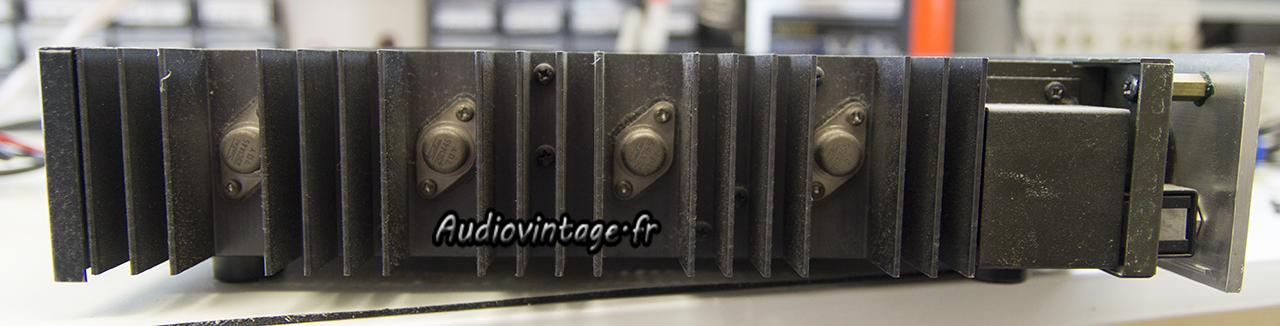

Détails.
