Révision « normale » pour ce bloc de puissance dans son jus.
Livré en main propre à l’atelier par son sympathique propriétaire, ce Denon fonctionne encore correctement.

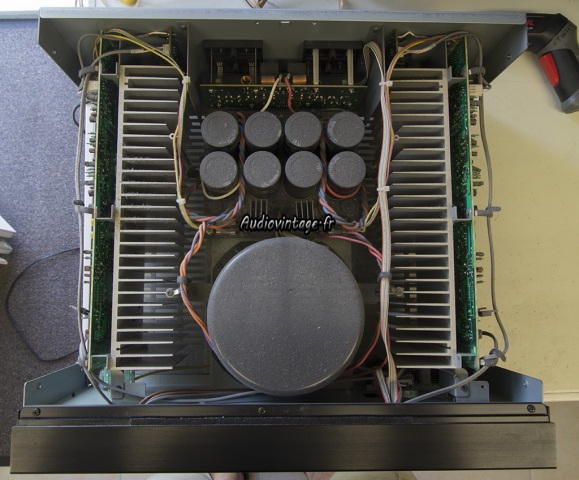

Il est sain, pas de « bidouille », un peu de poussière, normal vu les larges ouvertures sur son capot.

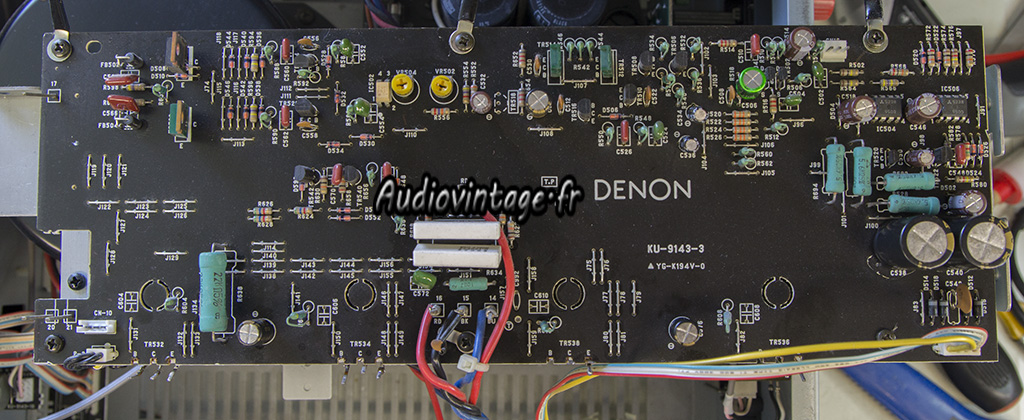

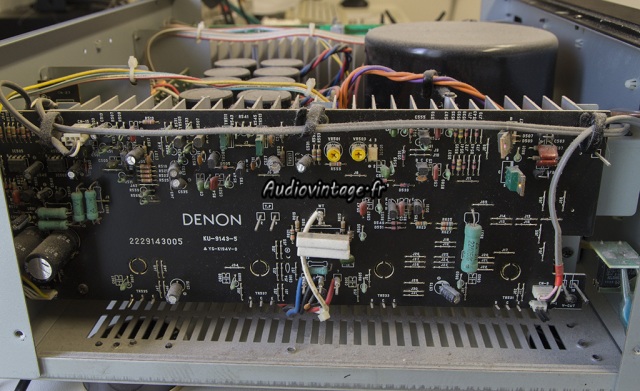

J’attaque directement une des cartes drivers.
La révision passe par le remplacement de l’ensemble des condensateurs chimiques présents ici.

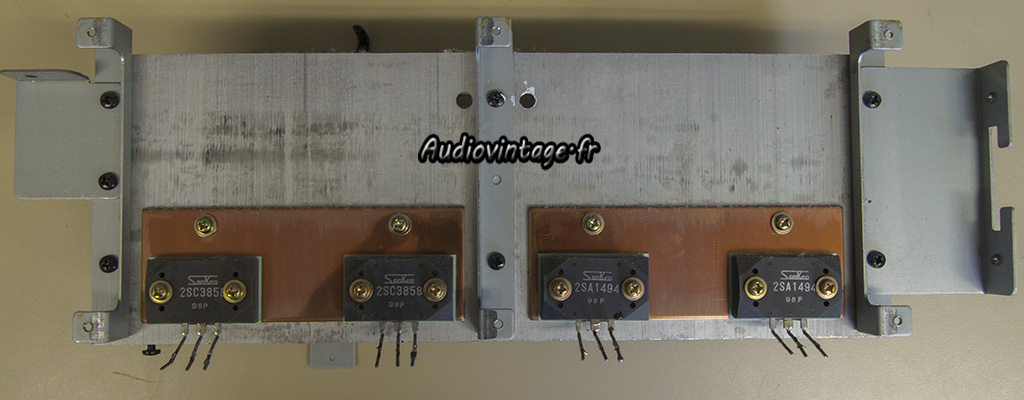

Les transistors de puissances doivent être dessoudés pour accéder à cette section.

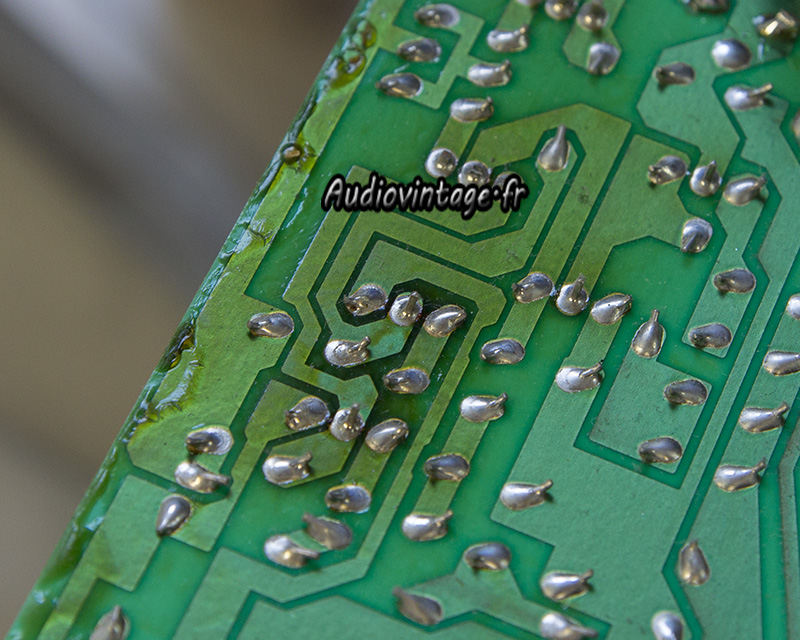

La Carte est légèrement noircie à un endroit en particulier. Même si ce n’est pas très visible sur la photo, les soudures sont mal en point. A refaire pour éviter de possibles gros dégâts.
Carte révisée et remise en place. Le second canal reçoit les mêmes soins.

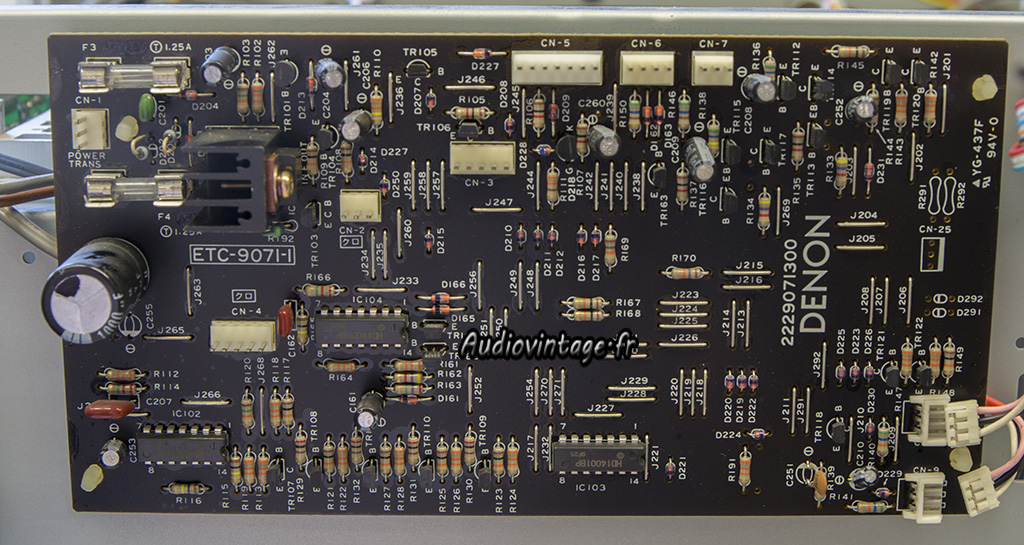

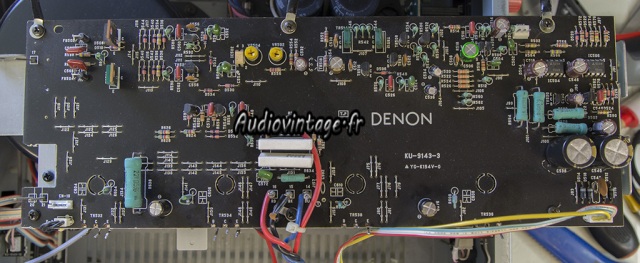

Derrière la façade, se trouve la carte gérant entre autre chose « l’auto-diagnostique » de l’appareil.
Carte révisée et remise en place.

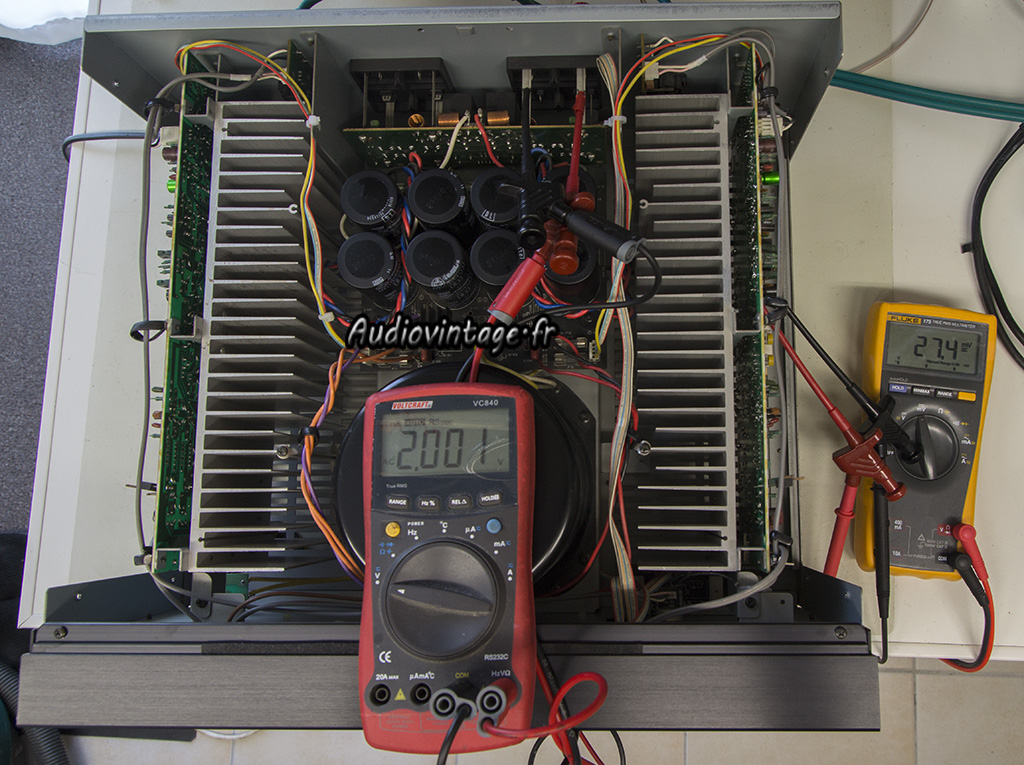

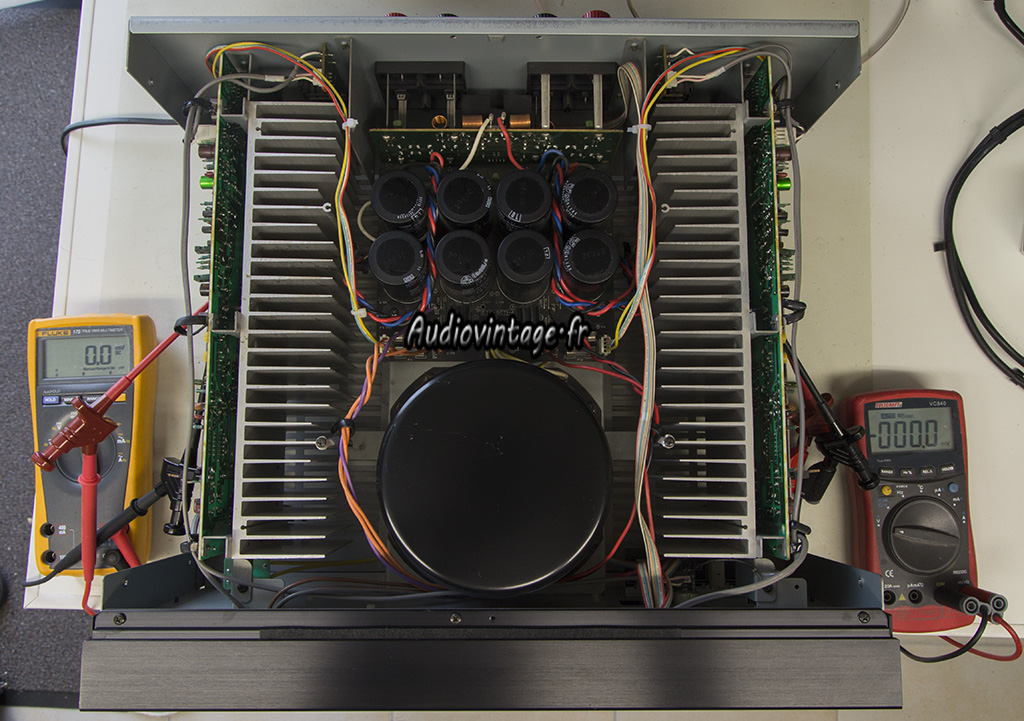

Les réglages.

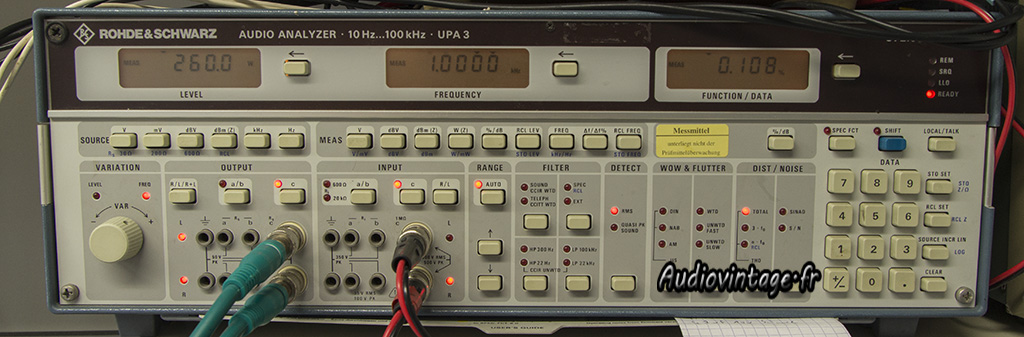

Mesure de puissance et distorsion.
Il est donné pour un minimum de 2×200 watts sous 8ohms sur toute la bande audible, avec 0.01% de dht maximum.
Les mesures confirment cela et plus encore, 2x260watts « tranquille », et plus de 300 watts avant l’écrêtage (1%). Mes résistances de charge n’étant pas prévues pour supporter une puissance aussi importante très longtemps, les mesures au dessus de 280 watts ont été réalisées rapidement sans prendre le temps de faire des photos.

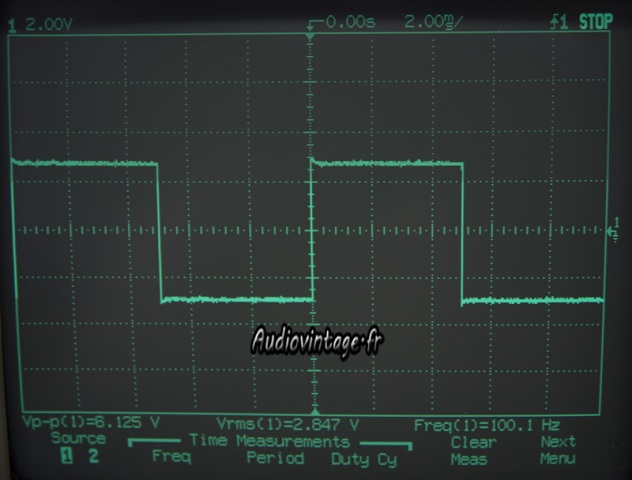

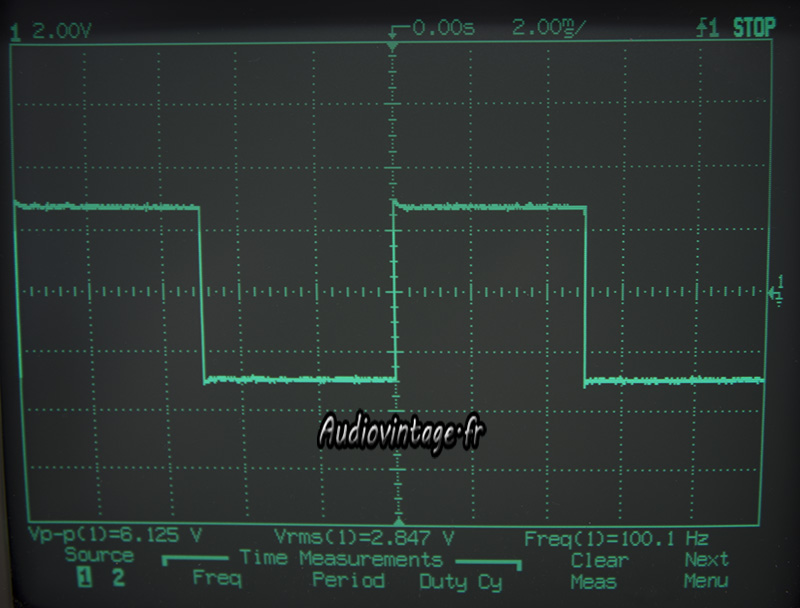

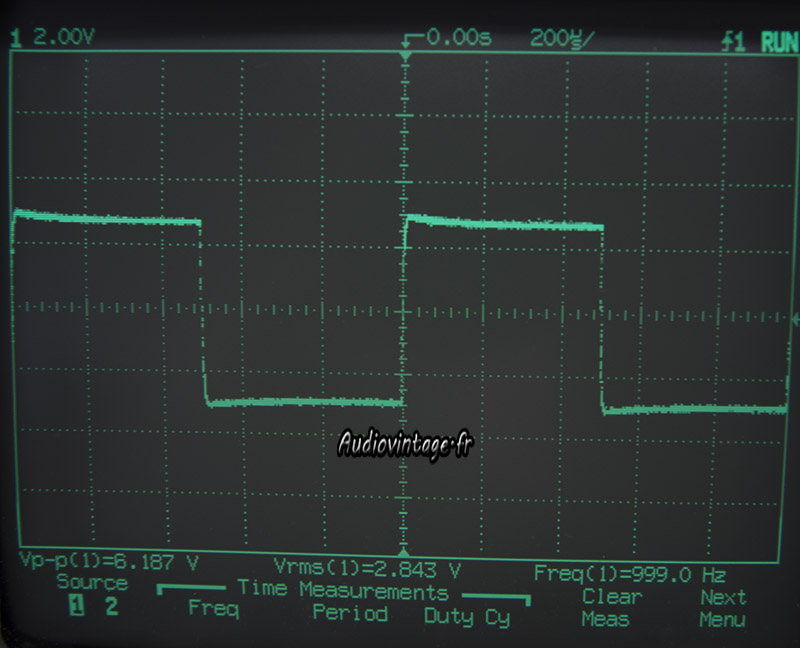

Quelques mesures sur signal carré à 100hz, 1khz et10khz à 1watt en sortie

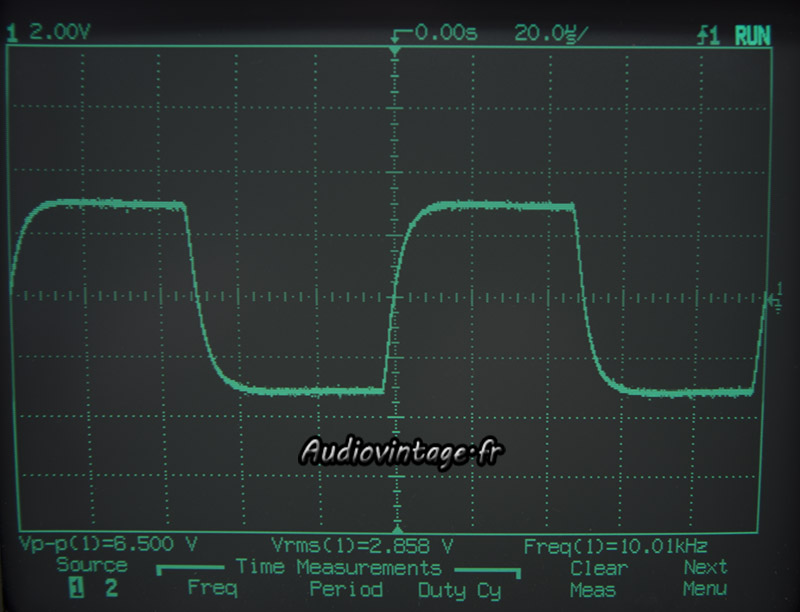

Temps de montée à 10khz.

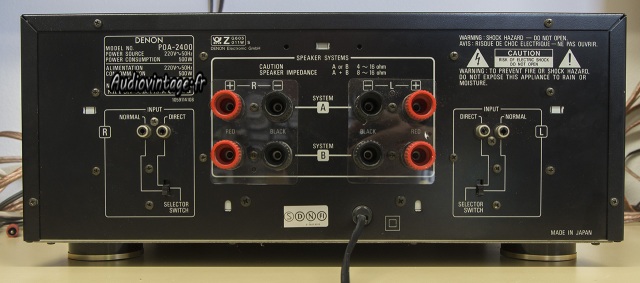

Connectique.

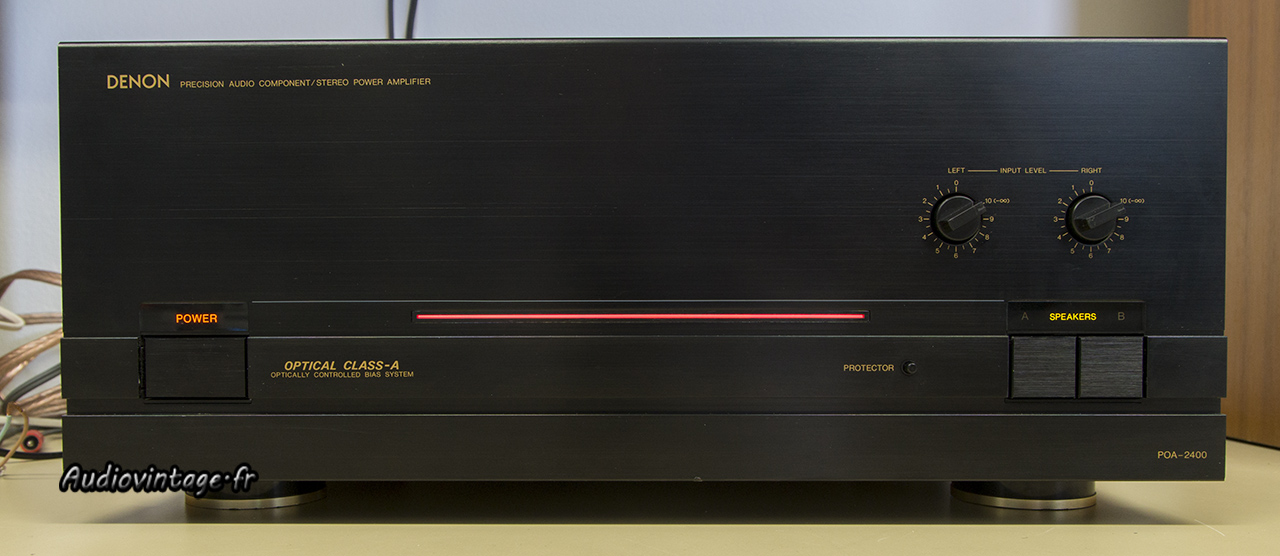

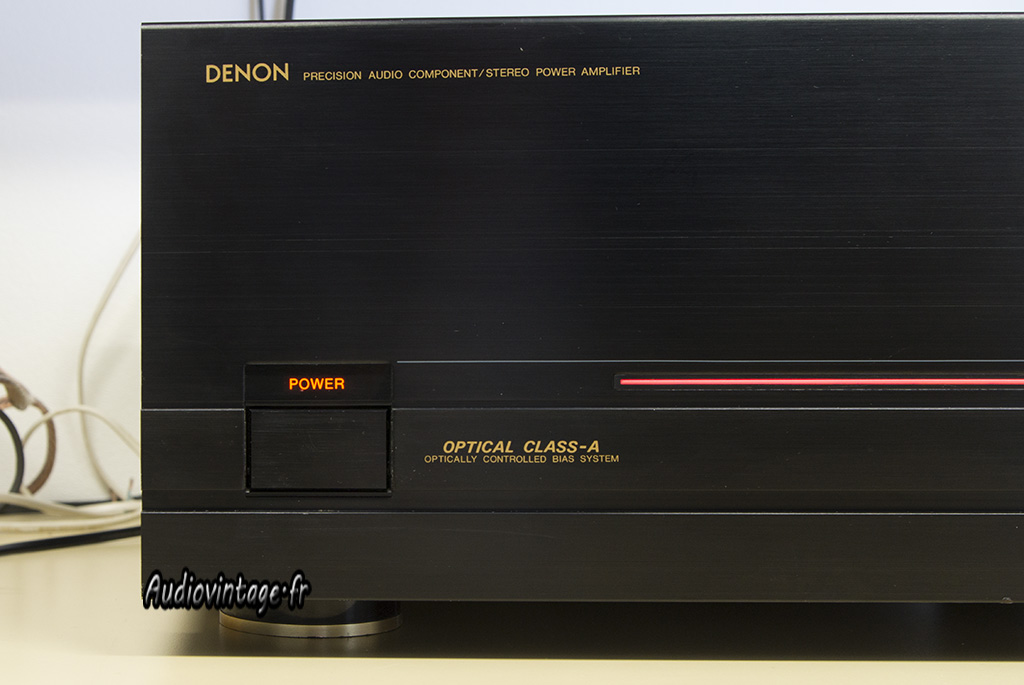

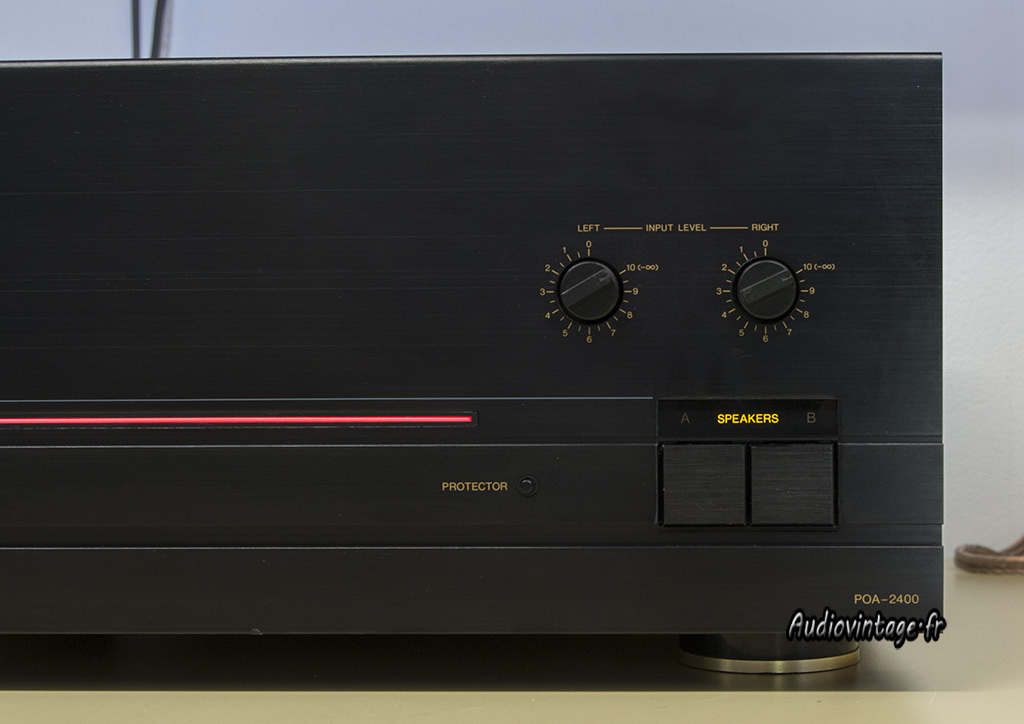

Détails.
Bonjour,
Déjà bravo pour votre travail et sa restitution sur ce site qui est très cool à suivre.
Cela m’a motivé pour retaper mes propres appareils (denon pma 501/pma 850/POA2400…).
J’ai une question pour ce POA2400 : vous n’avez pas changé les capas de filtrage apparemment, ne vaut-il pas mieux les changer vu leur age ? Ou y a t-il une contre-indication technique ?
Je pensais changer les 8 sur le mien mais je ne trouve pas de référence avec les bonnes broches (4 broches dont 2 qui sont justes pour les fixations et les + et – qui semblent espacés de 22mm environ), savez-vous s’il existe un moyen de trouver des équivalents avec les bonnes dimensions (je ne trouve rien chez les vendeurs grands publics que je connais) ?
Merci par avance,
Bonne journée !
Bonjour,
Je ne change que ce qui doit l’être. Parfois les capas de filtrage sont rincées, et parfois elles sont en très bon état. Il n’y a pas de règle, et pour une référence précise d’appareil, les mesures peuvent être différentes d’un exemplaire à l’autre.
C’est pourquoi les mesures sont importantes. Je vous conseille donc de les tester, à 100hz si votre testeur le permet.
Trouver des remplaçantes est souvent très compliqué, il y a peu de chance que vous mettiez la main des modèles identiques, et il ne s’agit pas de monter des capas neuves moins bonnes que les originales qui ont pourtant plusieurs dizaines d’années de service, car tous les condensateurs ne se valent pas, et pour trouver les bons, il faut avant tout se plonger dans les datasheet et les comprendre.
Bref, en cas de remplacement, il vous faudra certainement vous creuser la tête pour adapter les nouvelles, pas si simple !
Bon courage !
Cordialement, Thierry.
Bonjour,
Suite à des crachotis sur la voie gauche, j’ai enlevé le capot sur mon ampli denon poa 2800.
Pour info :
Les soudures de mon appareil ont l’air saines, bien que je l’ai acheté d’occasion et qu’il date des années 90 environ…
J’ai repéré les traces d’une réparation qui avait déjà été effectuée (une résistance remplacée).
Visuellement le condensateur electrolytique c533 (bipolaire 1μF 100v 85°) a une fuite, sur la carte de la voie droite il est nickel.
N’ayant pas trouvé sur internet de tels condensateurs, j’ai commandé 2 condensateurs ayant les mêmes spécifications, à ceci près que ce sont des mkt (polyester)…pour les remplacer à l’identique sur les 2 voies.
1ere question :
Pensez vous que cela puisse avoir une incidence quelquonque (je n’ai pas assez de connaissances pour savoir, à la vue du manuel de service, si l’ESR à une incidence importante dans cette partie du montage…)
2eme question :
Me conseilleriez vous le remplacement de toutes les capacités chimiques sur ces 2 cartes (j’ai cherché, les condensateurs chimiques polarisés de mêmes valeurs sont dispo en Elna ou Nichicon) afin de lui redonner une sorte de seconde jeunesse ?
En tout cas bravo pour votre travail, ce site est génial !
Bonsoir,
Je doute sincèrement que ce condensateur soit la cause de vos soucis. Envoyez moi une belle photo de celui-ci sur mon adresse mail (voir la rubrique contact). Cela dit, le remplacer par un polyester ne pose aucun problème.
Je ne peux que vous déconseiller de procéder aux remplacement des condensateurs chimiques sans avoir, auparavant, réglé ce souci.
La seule solution pour connaitre l’état des capas, c’est la mesure. N’ayant aucune expérience sur ce modèle et encore moins sur votre exemplaire, je me garderais bien de vous dire qu’ils sont « rincés », pas plus que je vous dirais qu’ils sont « comme neuf » 🙂
Thierry.
