Grosse restauration pour ce receiver

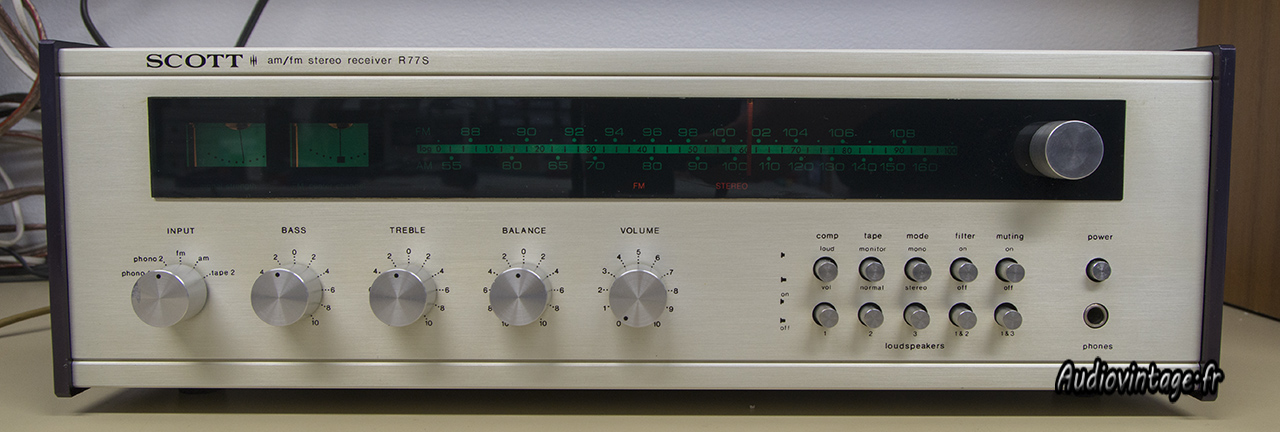

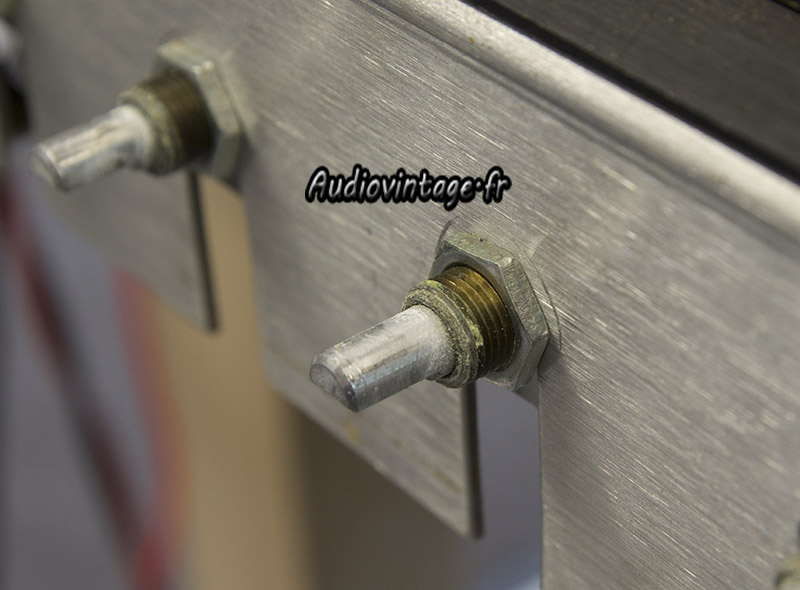

A son arrivée, il apparait immédiatement que cet appareil à subit un stockage à l’humidité, cependant les traces sont encore superficielles.

Le propriétaire m’a demandé de réaliser une bonne révision.
La première écoute « dans son jus » est en effet éloquente : c’est mou, gonflé et « chamalow » dans le grave, le boomer d’une de mes enceintes de test fait parfois un bond en avant signe qu’il n’est pas vraiment prudent de continuer l’essai. Juste le temps de constater la réception médiocre en FM, la quasi-totalité des ampoules témoins HS et certaines ampoules du bandeau radio HS aussi.

Scott R77S

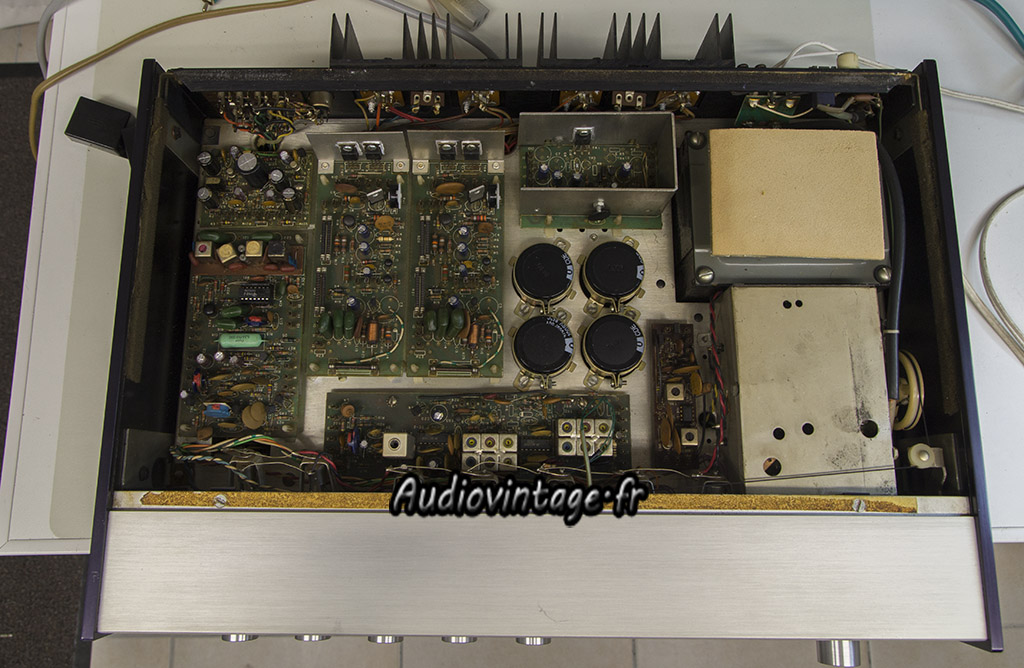

La presque totalité des cartes sont montées sur broches (sauf la carte tonalité) ce qui facilite le démontage.

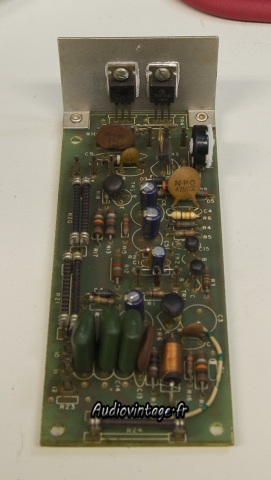

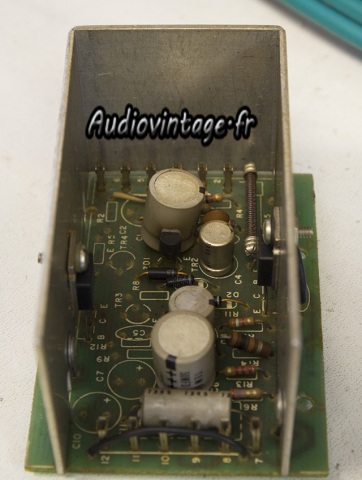

Une des deux cartes « driver » avant révision

Scott R77S

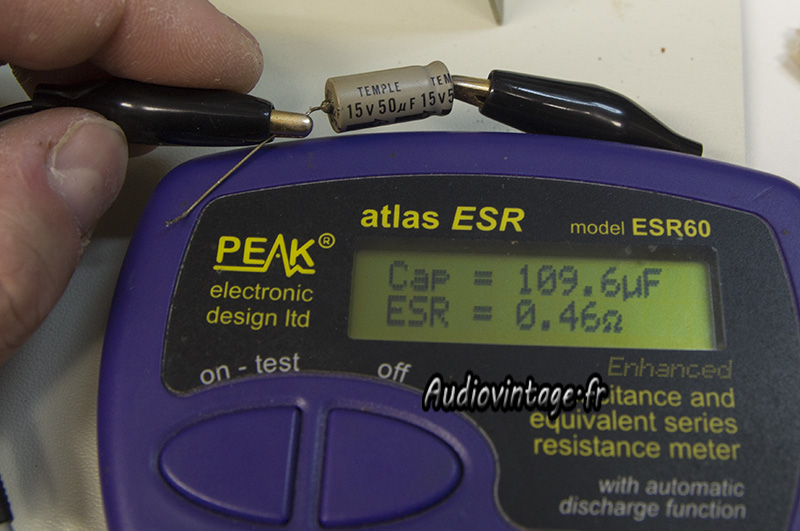

Oui, ce condensateur fait plus du double de sa capacité théorique, pas bon !

Scott R77S

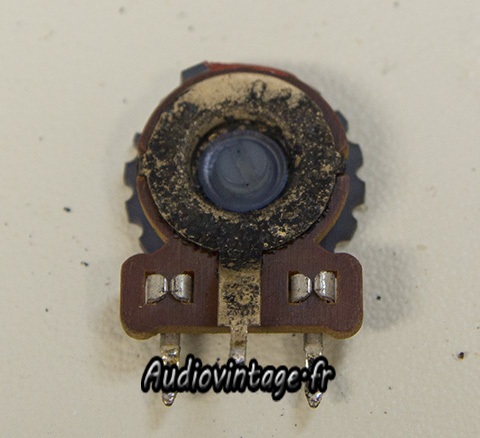

Les trimmers de bias sont à remplacer.

Scott R77S

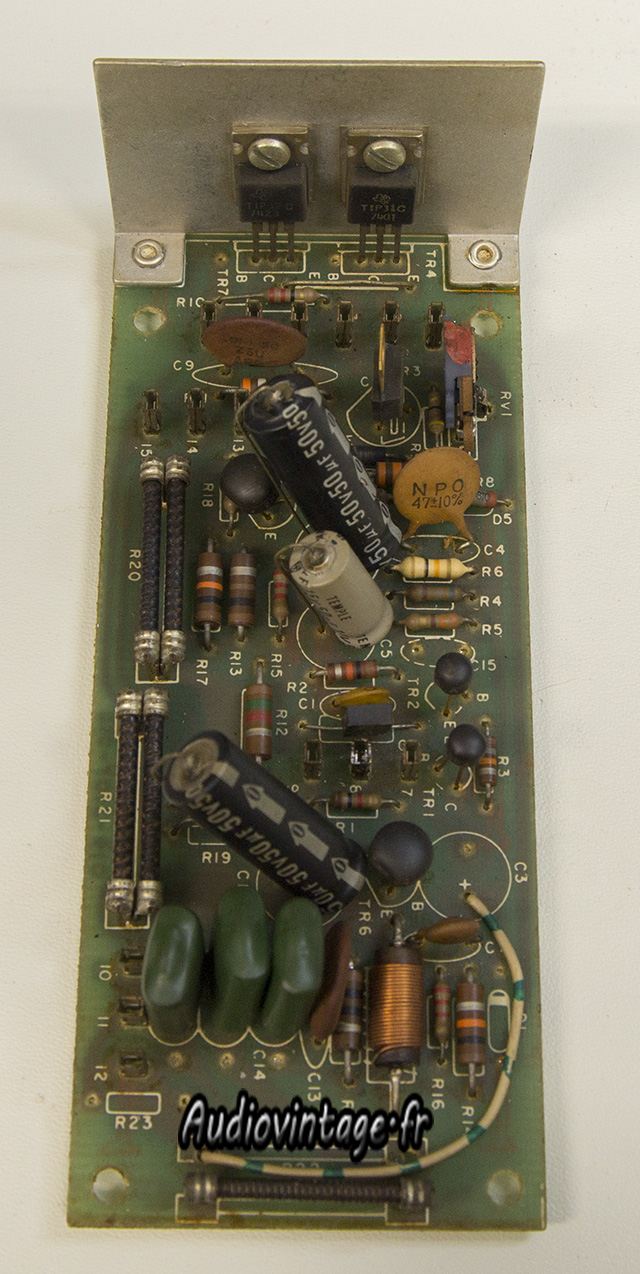

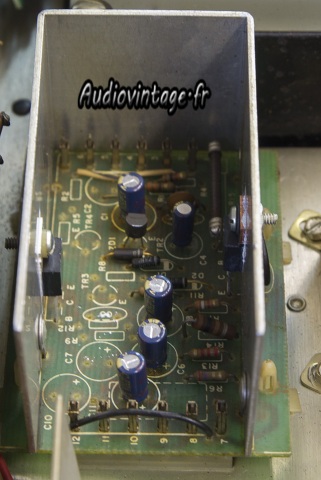

La voici avec des condensateurs neufs tout comme le trimmer de réglage de bias (il y aura d’autres changements par la suite, mais nous verrons cela plus tard).

Scott R77S

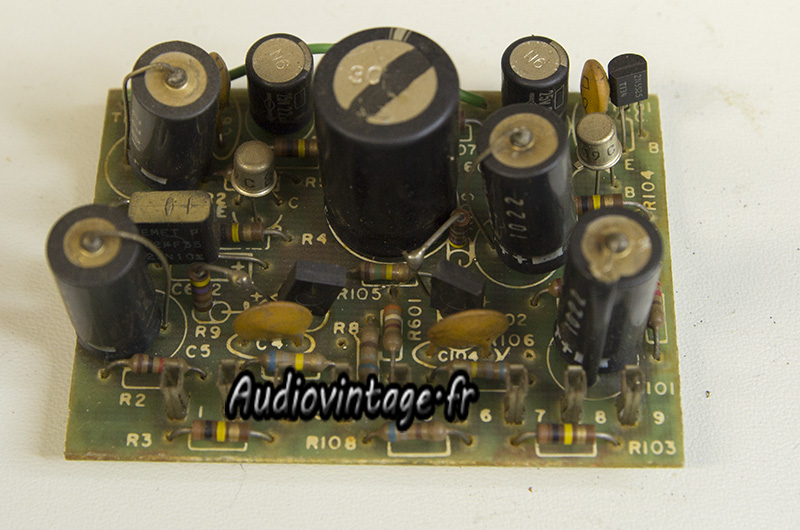

La carte phono dans son jus.

Scott R77S

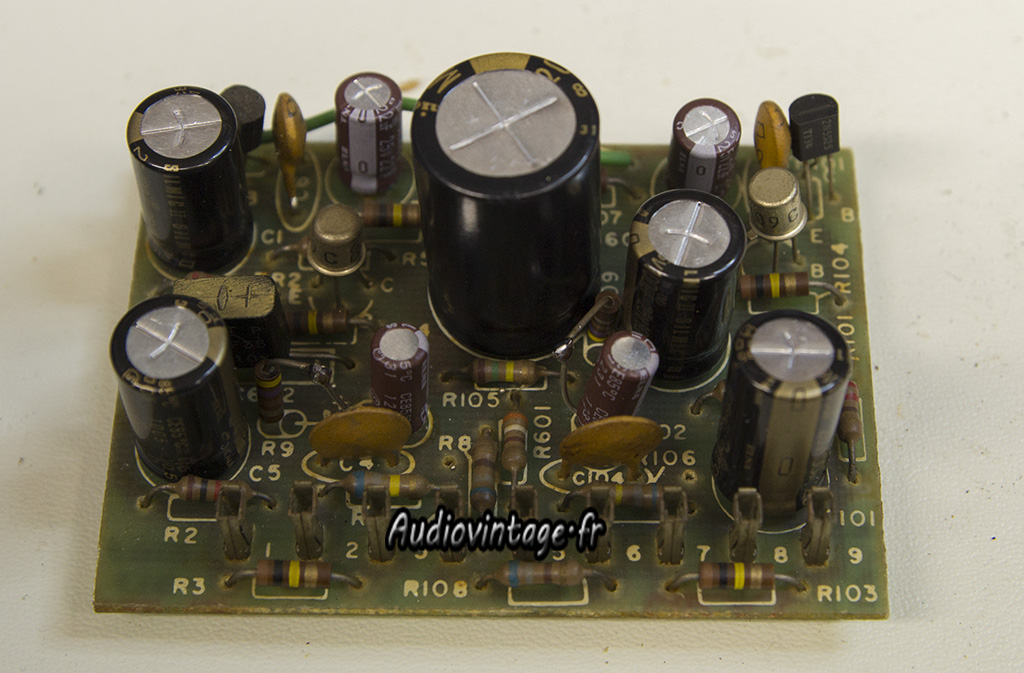

Ici aussi, nouveaux condensateurs en place.

Scott R77S

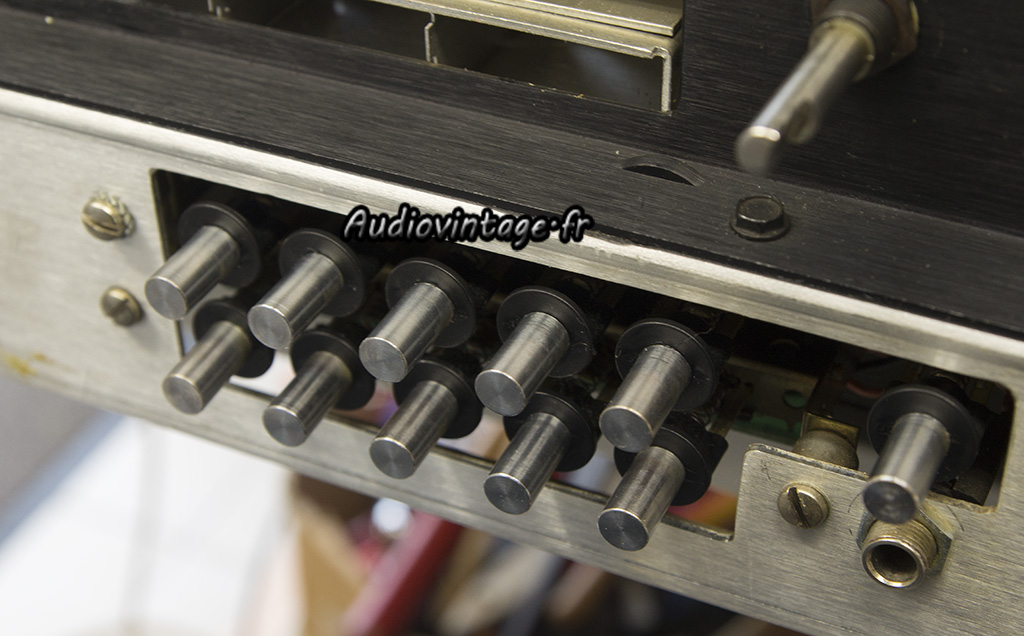

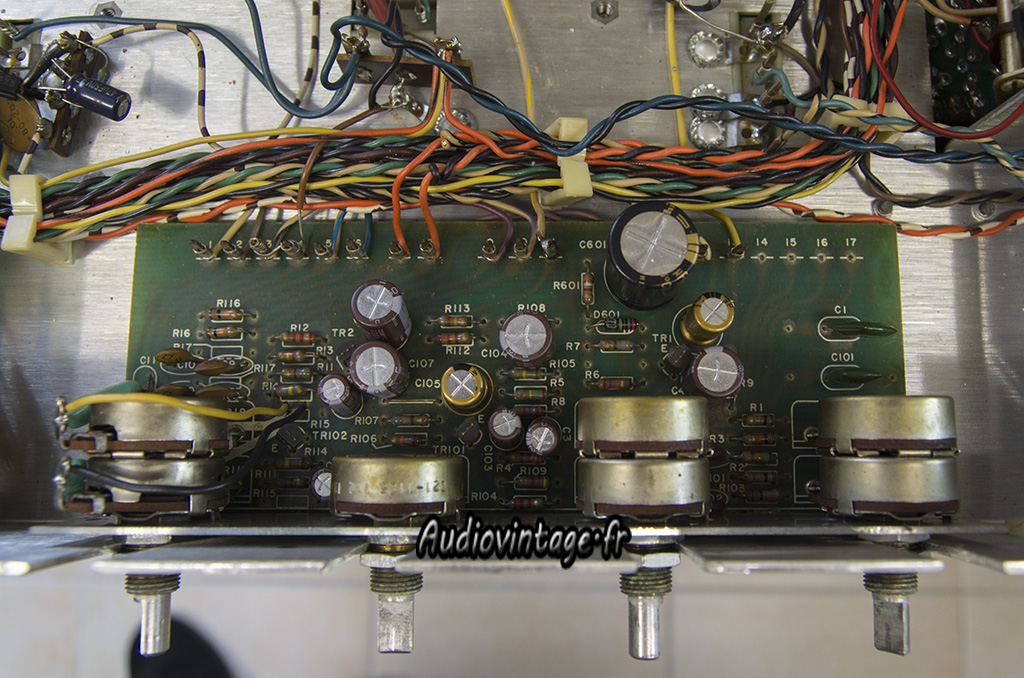

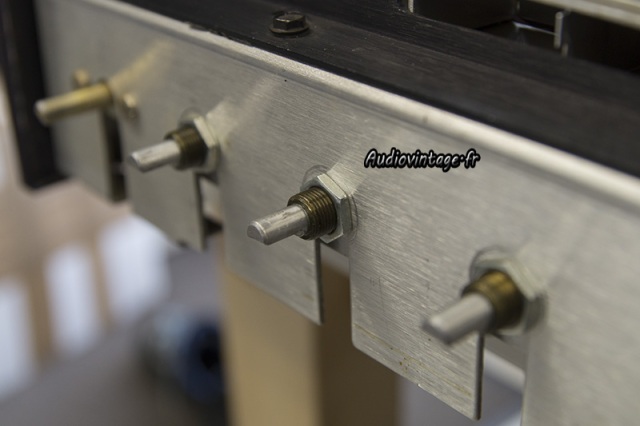

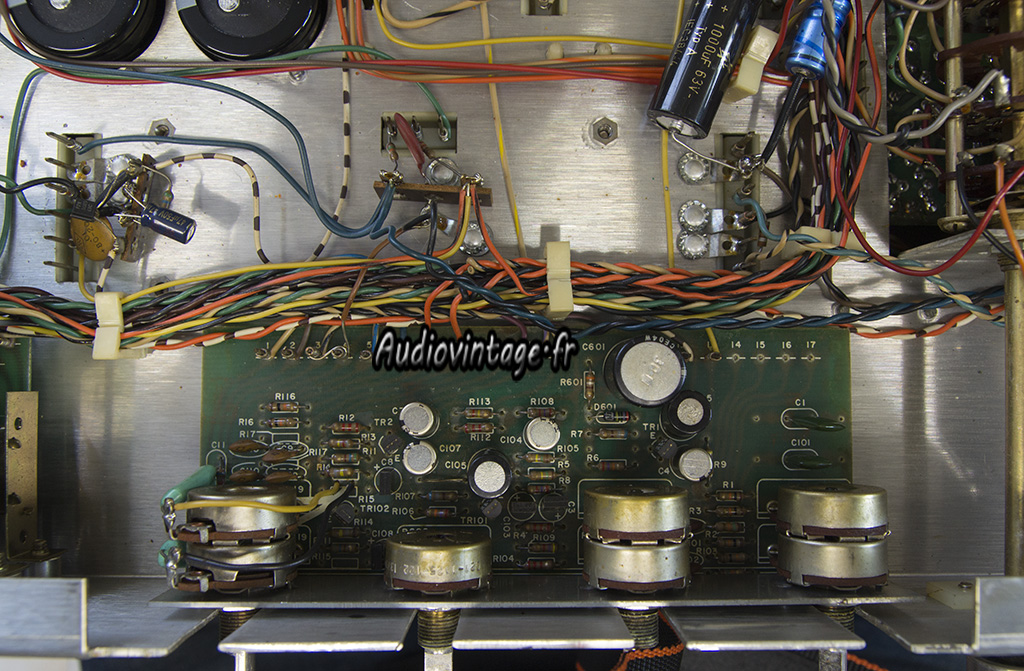

Le circuit de tonalité demande le démontage complet de la façade.

Scott R77S
Révision effectuée.

Scott R77S

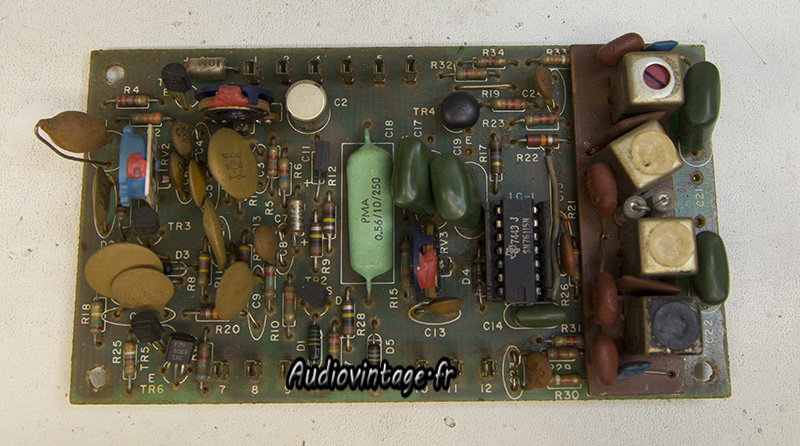

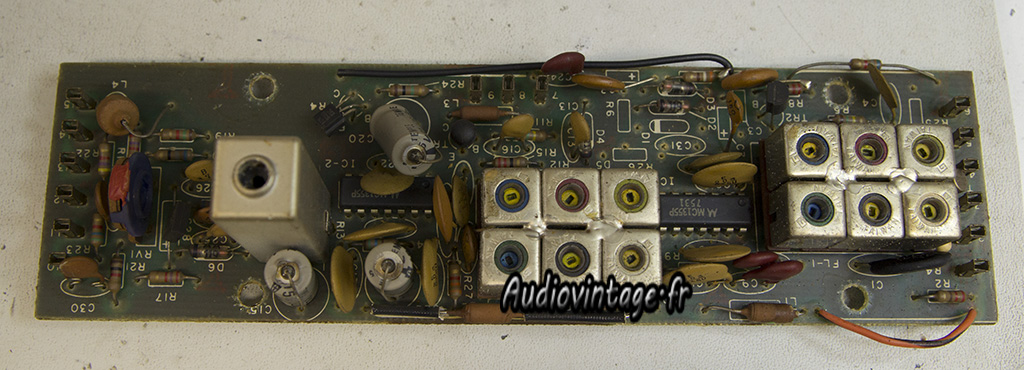

La section IF.

Scott R77S

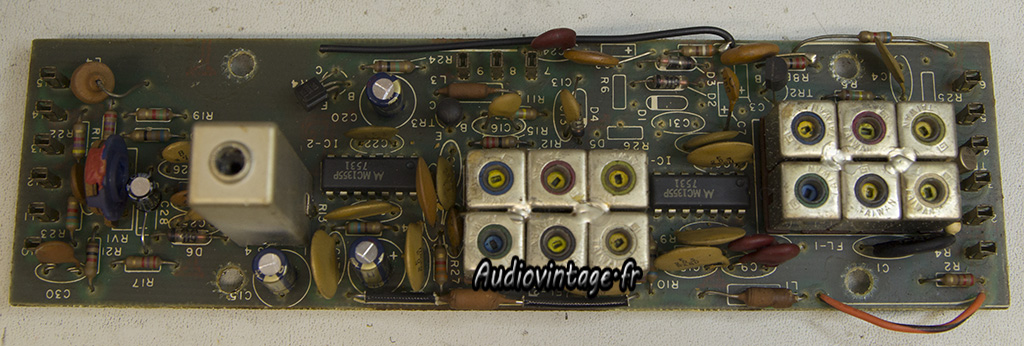

Même punition, l’état des condensateurs originaux étant catastrophique comme sur les autres circuits

Scott R77S

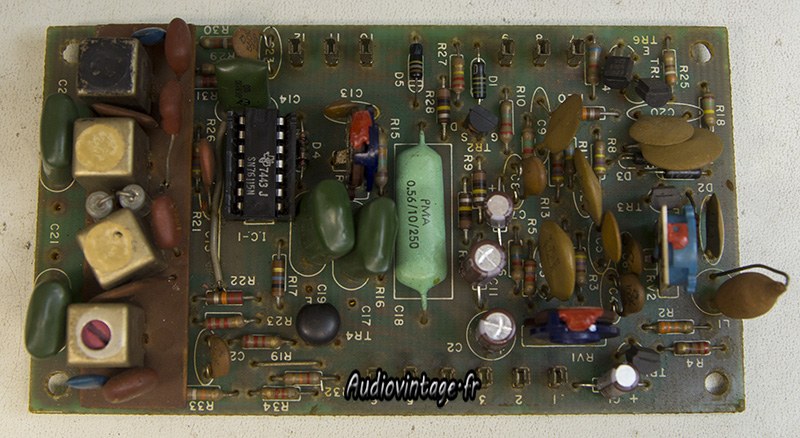

La section multiplex (FM stéréo) . Ici aussi, c’est la catastrophe au niveau des condensateurs chimiques.

Scott R77S
Refaite.

Scott R77S

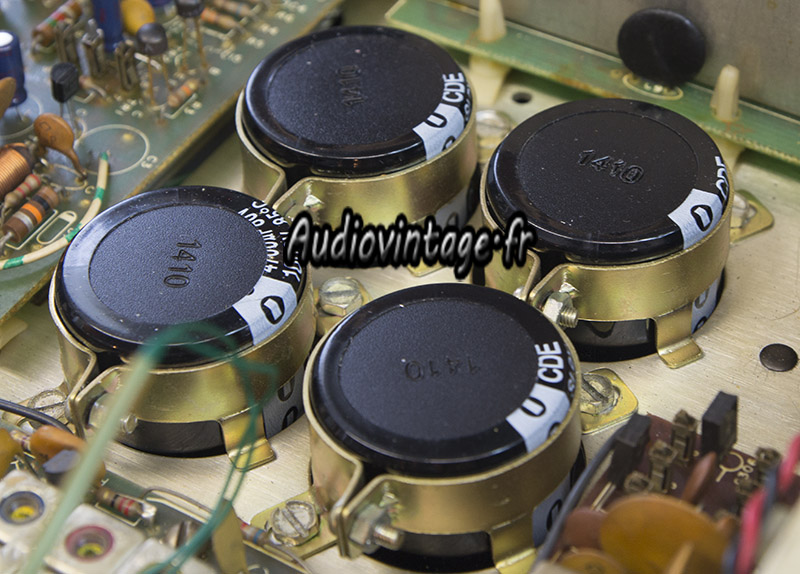

Les quatre condensateurs de filtrage vont prendre une retraite bien méritée.

Scott R77S
C’est fait.

Scott R77S

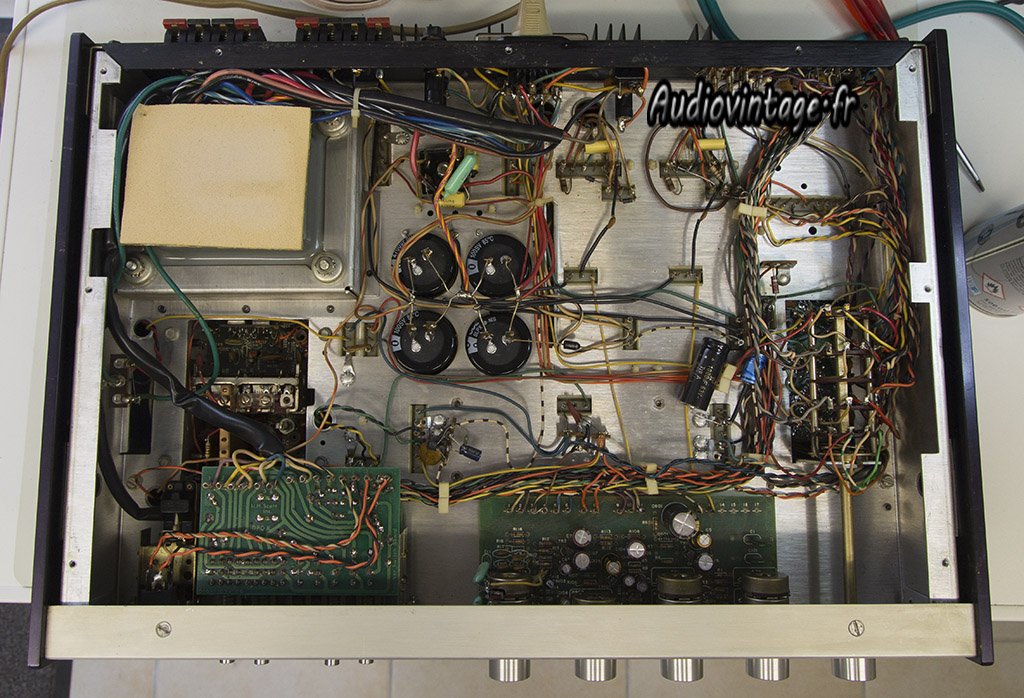

Les quelques condensateurs sous le châssis font également l’objet d’un remplacement.

Scott R77S
La section alimentation est à revoir aussi.

Scott R77S
Nouveaux condensateurs et remplacement des deux transistors par des modèles plus récents et plus costaud.

Scott R77S

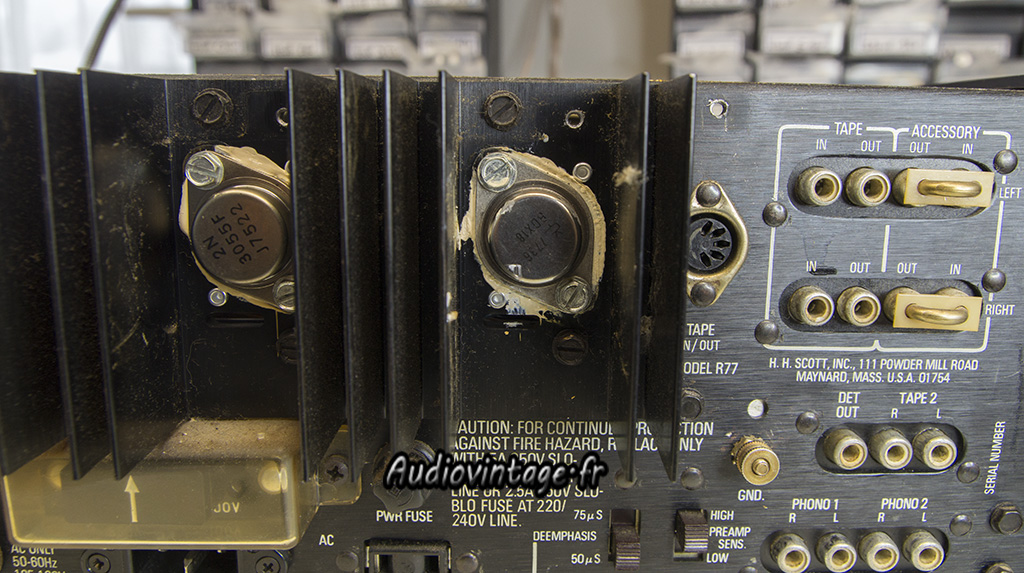

Les transistors de puissances, dont un n’a rien à a faire ici sont remplacés.

Le redémarrage n’est pas vraiment concluant.
A gauche, un buzz apparait dès que l’on monte le volume, à droite, une satutation apparait dans les mêmes conditions. L’oscillo montre qu’à droite, le signal sinusoïdal s’aplati en bas à partir de 2 watts environ en sortie.

Scott R77S
Une panne différente sur chaque carte driver qui se solde par le remplacement de quatre transistors en tout.

La section FM est réalignée dans son intégralité : IF, MPX, frontend, tout y passe.
Désormais, l’appareil capte en stéréo et le vumètre de signal ne reste plus collé à gauche.

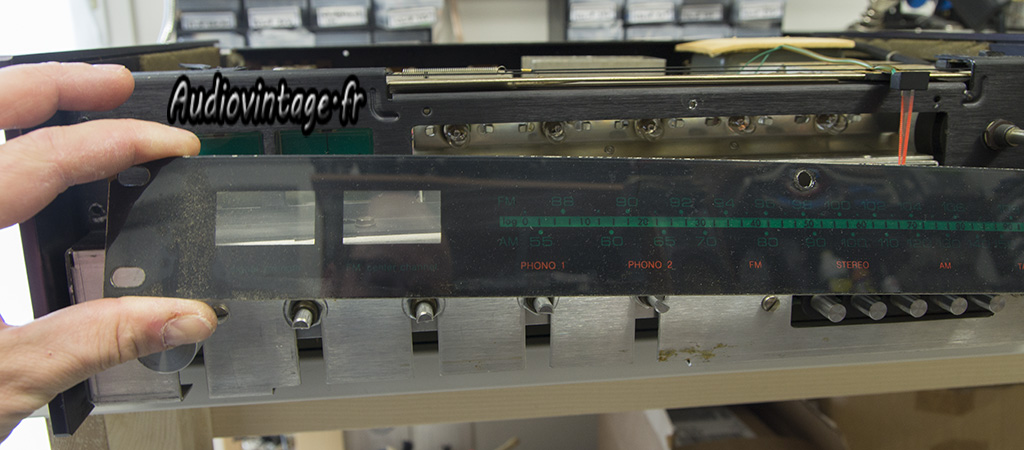

L’éclairage est déficient ; les témoins de « source » sont des ampoules alimentées en 28v. Le remplacement est rendu délicat, car les supports en caoutchoucs sont secs et cassants. Je n’exploserais que deux ampoules dans l’opération 🙂

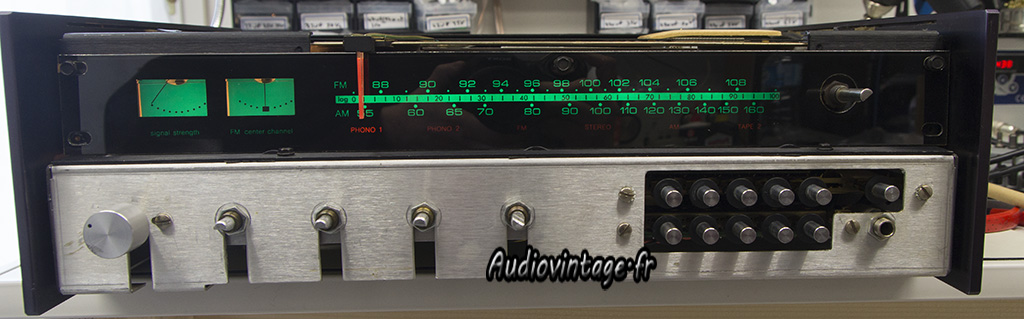

L’éclairage du bandeau, des traditionnelles bayo 6.3v 250ma est vérifié après remplacement de la totalité des ampoules et avant remontage.

Scott R77S
Scott R77S
Scott R77S
Scott R77S
Scott R77S
Scott R77S

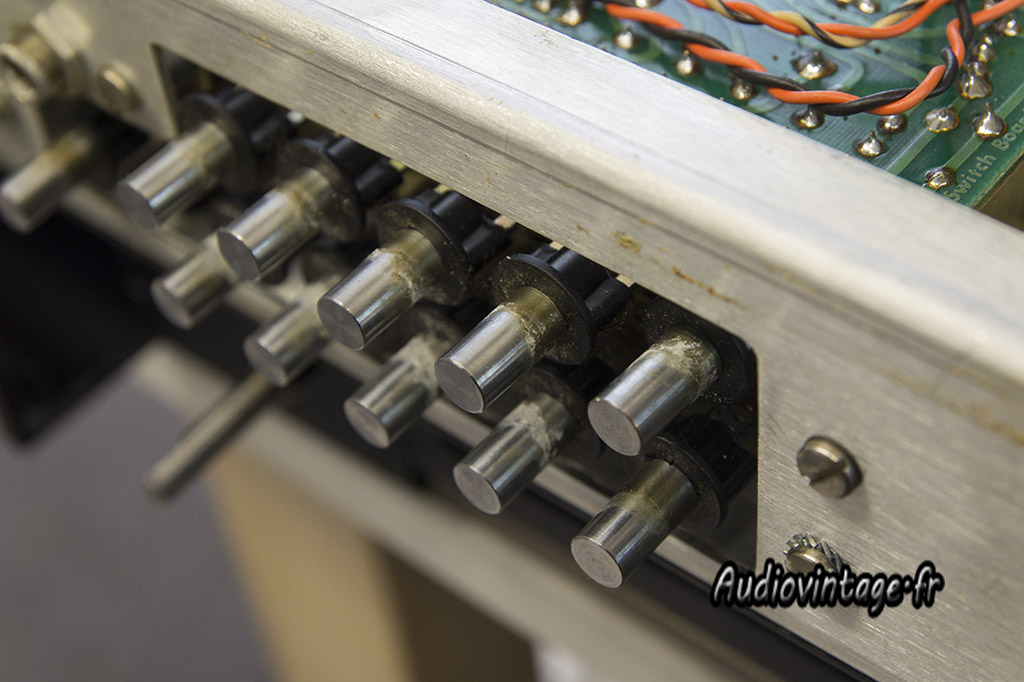

L’appareil nécessite également un nettoyage énorme.
A l’humidité s’est associée la nicotine, un de propriétaire a sans doute été un gros fumeur…

Scott R77S
Passage au banc de mesure, pour valider la révision.

Scott R77S
Scott R77S
Scott R77S

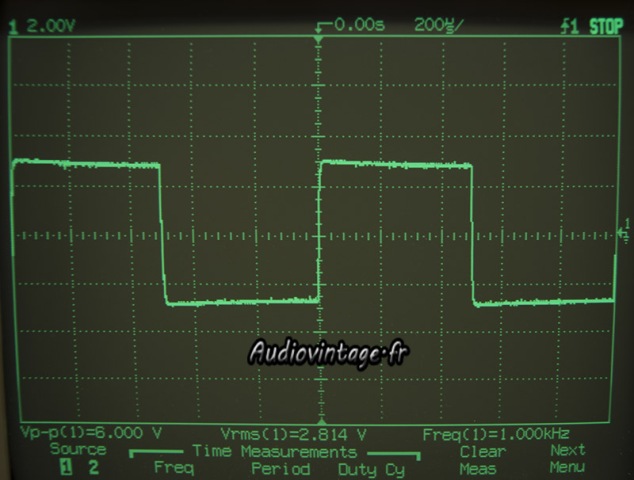

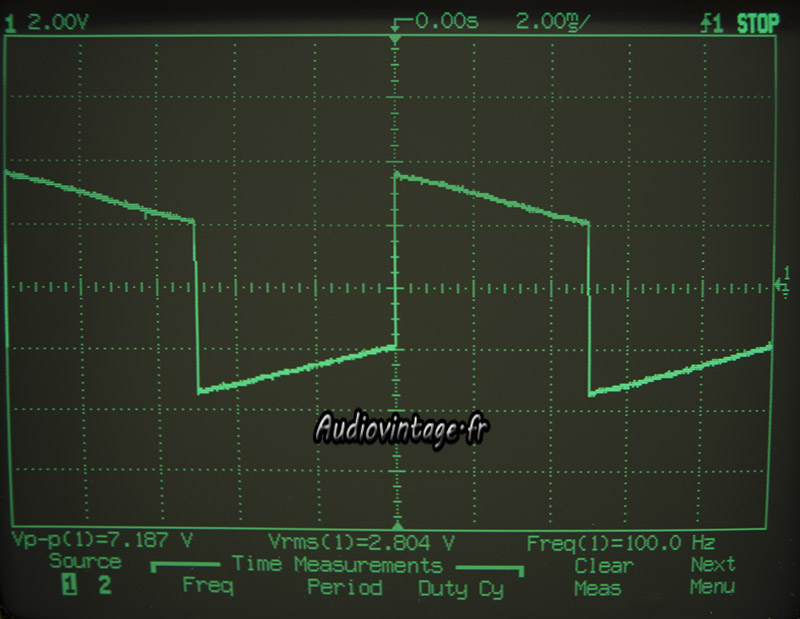

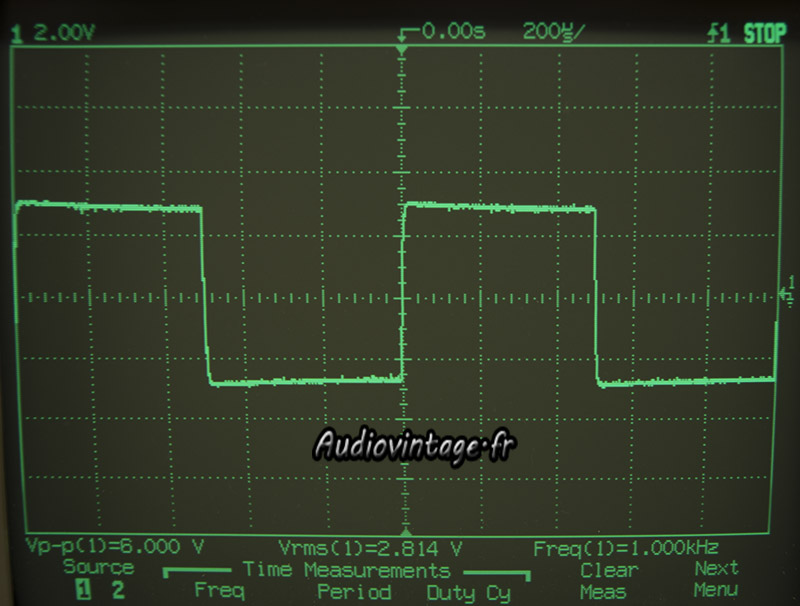

Quelques mesures sur signal carré.

Scott R77S

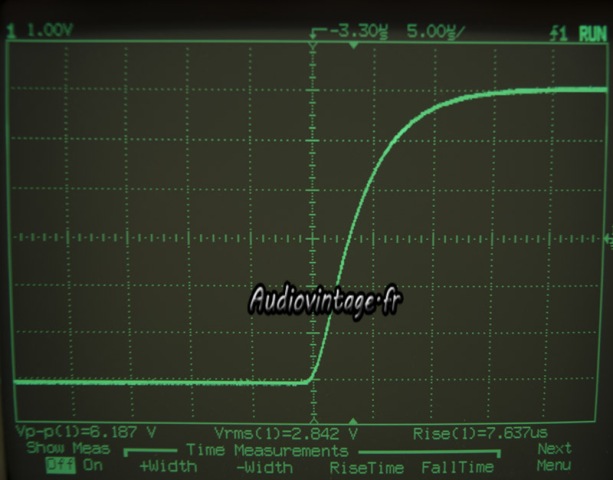

Et temps de montée à 10khz.

Scott R77S
Scott R77S
Scott R77S

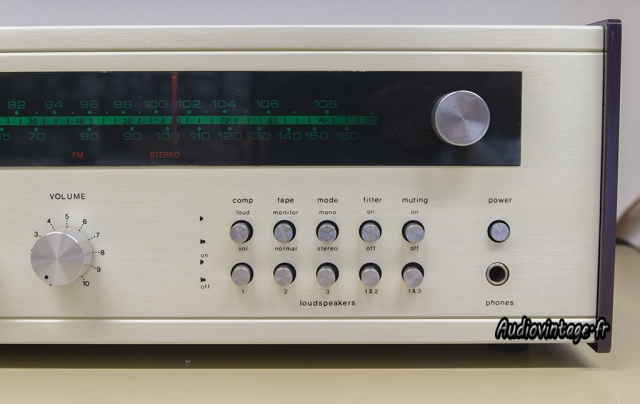

La façade est nettoyée et polishée (attention aux sérigraphies !)

Scott R77S
Nettoyage énergique, brosse à dent obligatoire pour l’arrière.

Scott R77S

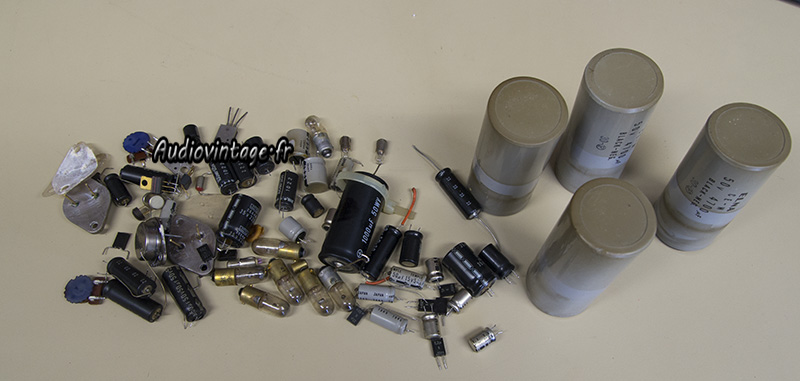

Les déchets.

Scott R77S

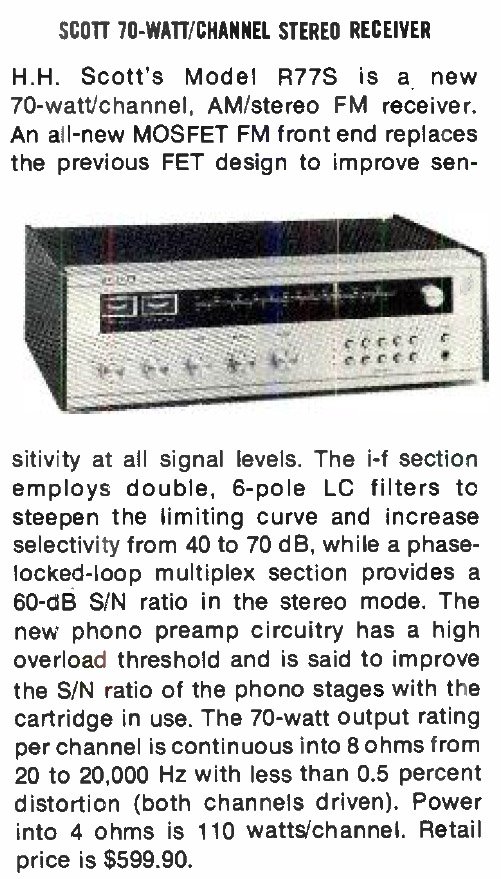

Pour finir, extrait d’une publicité annonçant la sortie du R77S, en 1974.

Audiovintage : réparation et révision de vos appareils !

Cet article a 8 commentaires

  1. Matthieu

    Un retour ne faisant jamais de mal je viens témoigner du sérieux de la restauration.
    Ce Scott est le mien. Le travail fut rapide malgré l’ampleur de la tâche. Il toune quotidiennement et intensivement depuis et fait de la bonne musique. La partie phono est particulièrement sympathique à l’écoute.
    Je ne peux que recommander ce modèle pour ceux qui aurait la chance de tomber dessus d’une part, et surtout témoigner de la grande qualité du travail effectué d’autre part.

  2. bert

    Tres jolie restauration.je suis en train de retaper complètement le mien .J’aimerais savoir par quoi remplacer les trimmers de Bias des cartes drivers car je ne trouve pas sur le net la valeur de 275k.

  3. Avatar photo
    Audiovintage

    Bonjour,
    275k n’est plus une valeur normalisée.Il faudra prendre le plus proche, 250k par exemple. Du moment que le tout soit réglé correctement ensuite….
    Cordialement.

  4. Martin

    Bonjour, j’ai le même ampli et j’ai le vumètre de signal qui « reste collé à gauche » comme vous dites, j’aimerais savoir si c’est réparable et comment sachant que je n’y connais rien mais que je suis bricoleur, merci d’avance.
    Martin

  5. Avatar photo
    Audiovintage

    Bonjour, le vumètre signal vous indique la qualité de réception en FM. La première chose à faire (puisque vous ne l’avez pas précisé dans votre commentaire) est de brancher une antenne et de voir si le tuner capte (au moins un peu). Si la réception est mauvaise, et que l’appareil passe difficilement ou pas du tout en stéréo par exemple, il y a de forte chance que le tuner soit à réaligner. Et dans ce cas, sans matériel et méthode, vous pouvez oublier.
    Cela dit, vu l’état habituel de ces appareils, je ne pense pas qu’une révision « simple » de la section tuner soit suffisante.
    Pour finir, même après révision, je n’ai jamais trouvé la section tuner FM des R77 particulièrement remarquable.

    Cordialement, Thierry.

  6. julien

    Bonjour , je voit que vous avez changer un ou deux transistors de puissance ,, comment savoir si un est bon ou que il faut les changer si avant cela fonctionnait ?? Sinon très beau travail superbe

  7. Avatar photo
    Audiovintage

    Bonjour, les transistors de puissances ne se remplacent pas au petit bonheur la chance. Dans le cas de ce Scott, une ancienne réparation ne convenait pas à ce niveau. A chaque transistors NPN convient un PNP et tous les transistors de puissances ne sont pas interchangeables. Le boulot du Pro est de changer ce qui doit l’être (pas plus) par des composants qui permettent le fonctionnement correct de l’appareil et fournir des mesures en concordance des données techniques connues. L’usage de transistors de puissance inadéquats peut provoquer divers soucis, comme par exemple une distorsion trop importante, une surchauffe, une oscillation parasite etc etc.. Il est tout à fait possible de faire fonctionner un appareil avec des transistors de puissances inadéquats, mais les conséquences peuvent aller de « pas grand chose » à « catastrophique » 🙂
