Une résurrection pour un appareil n’ayant pas fonctionné depuis 20 ans…

Yamaha CR-1000

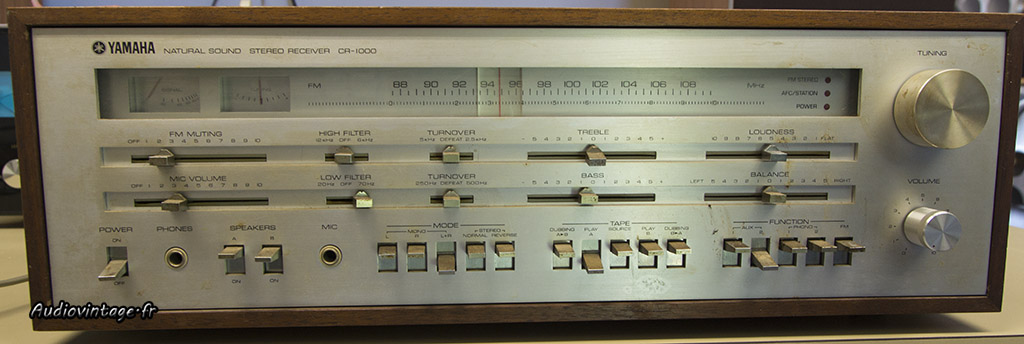

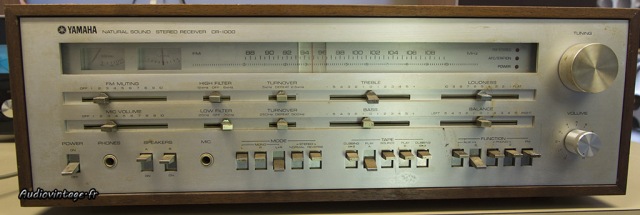

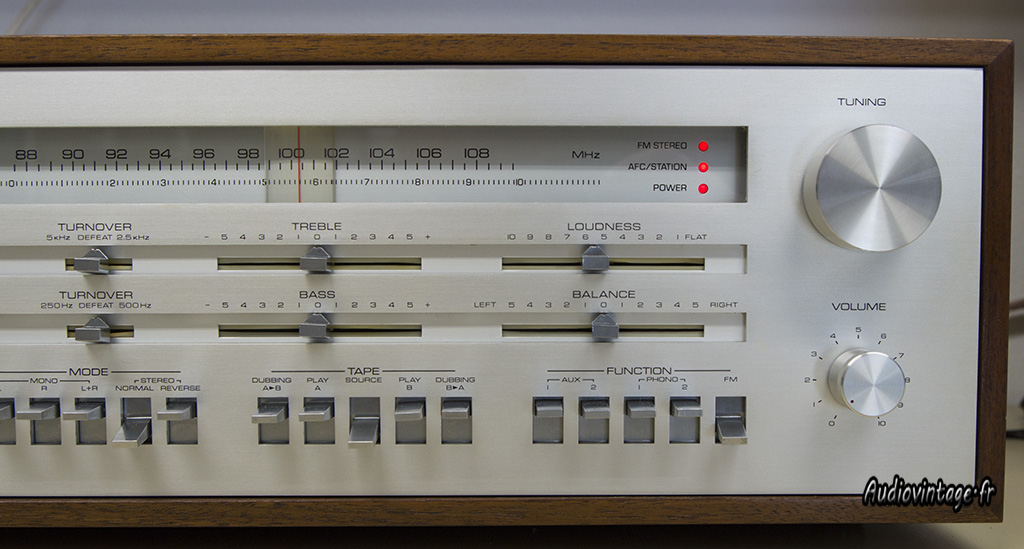

De loin l’appareil ne semble pas être marqué par toutes ces années d’abandon.

Yamaha CR-1000

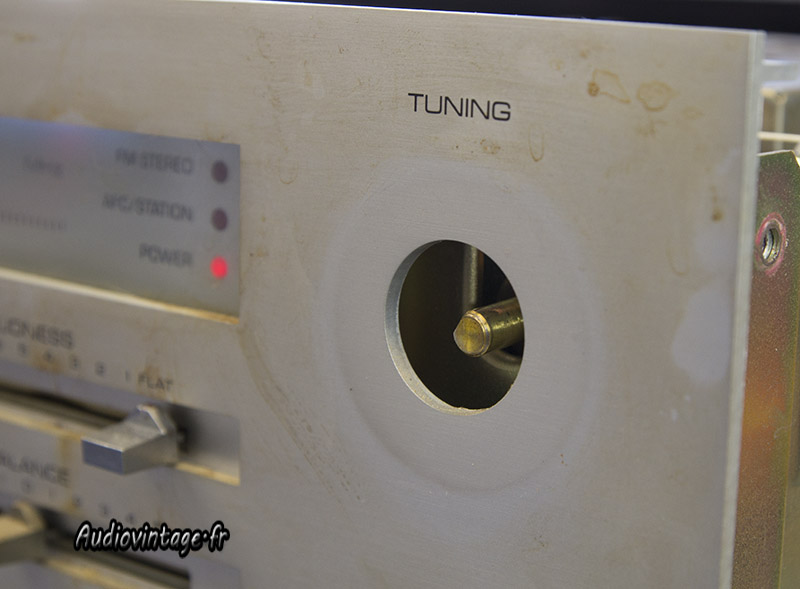

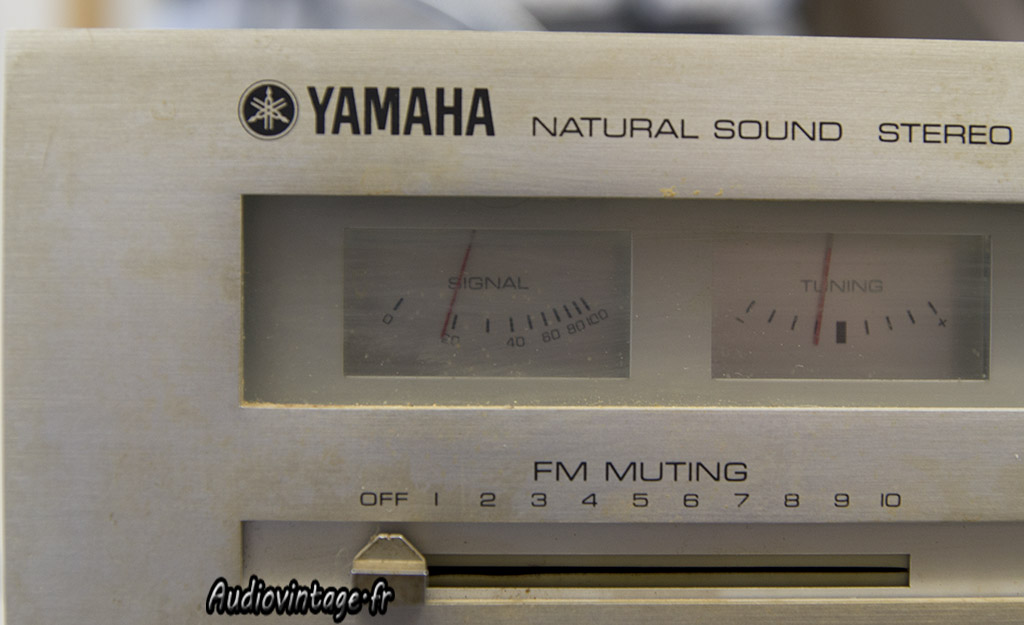

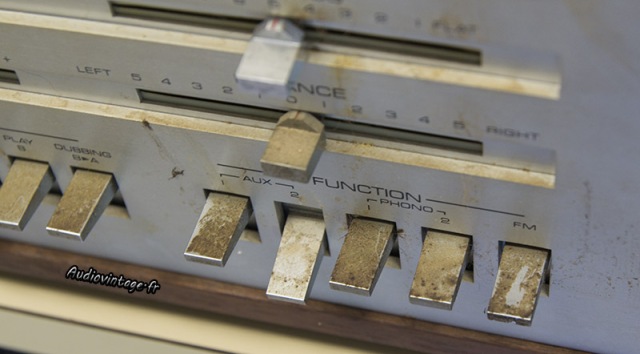

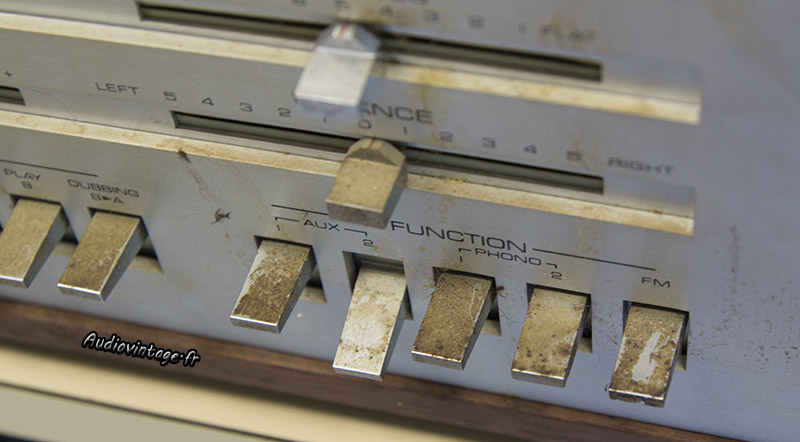

De plus près, on comprend pourquoi les commandes collent « un peu ».

Yamaha CR-1000
Yamaha CR-1000

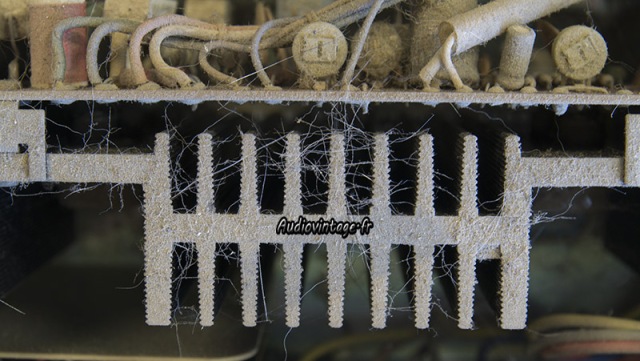

Ouverture de la bête, un Simple nettoyage au pinceau antistatique fera des merveilles.

Yamaha CR-1000
J’enlève le bouton de réglage des stations pour faire pivoter le premier étage (vous comprendrez grâce à la photo suivante).

Yamaha CR-1000

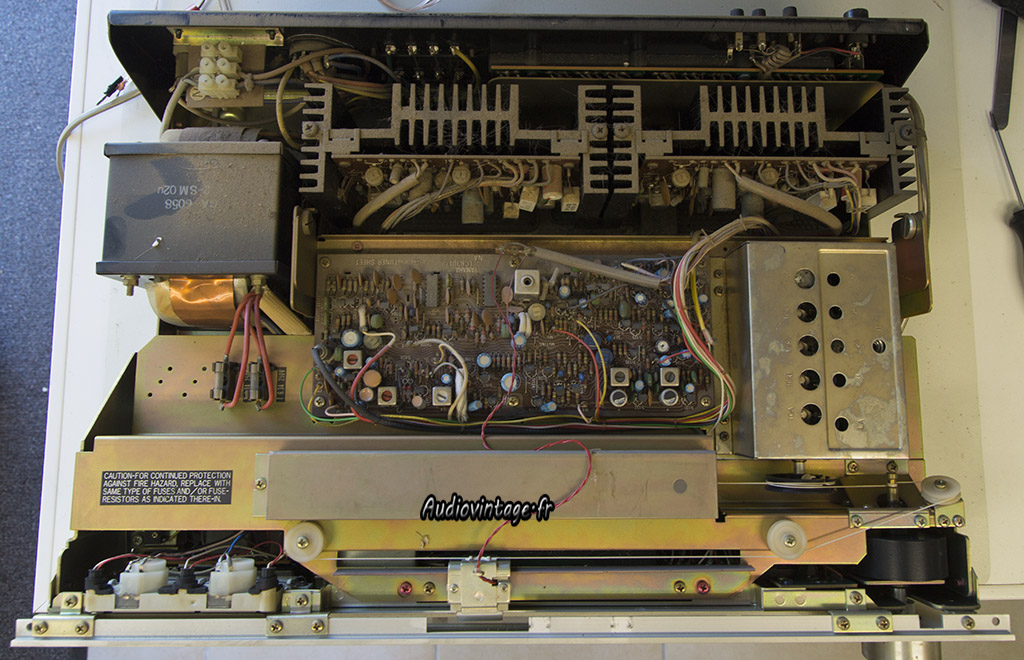

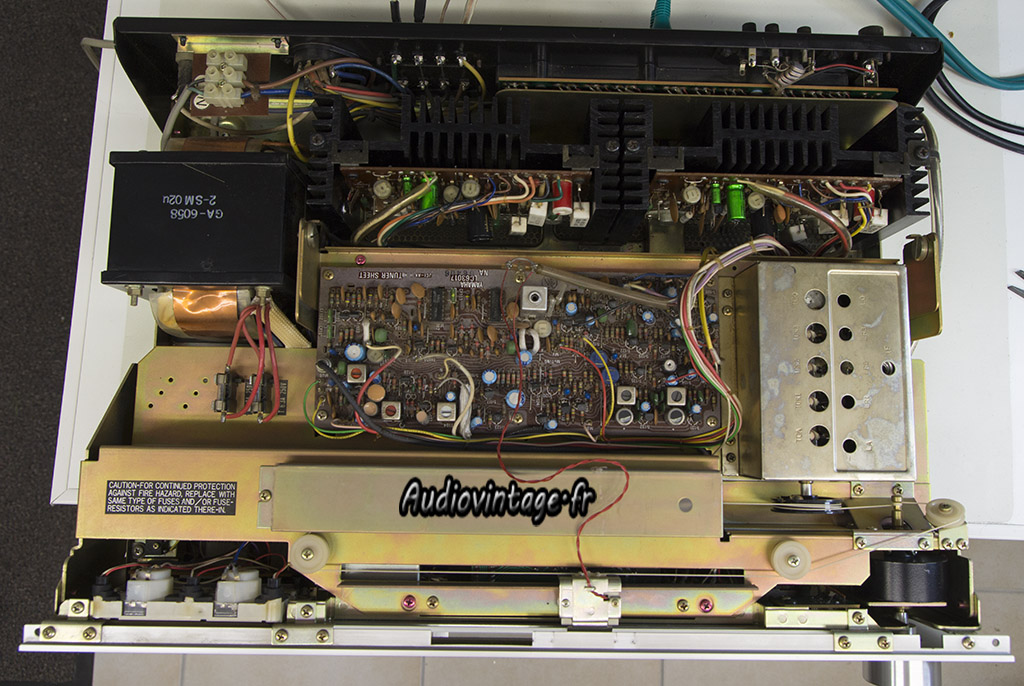

On pivote la section tuner et on accède à la partie alimentation/protection.

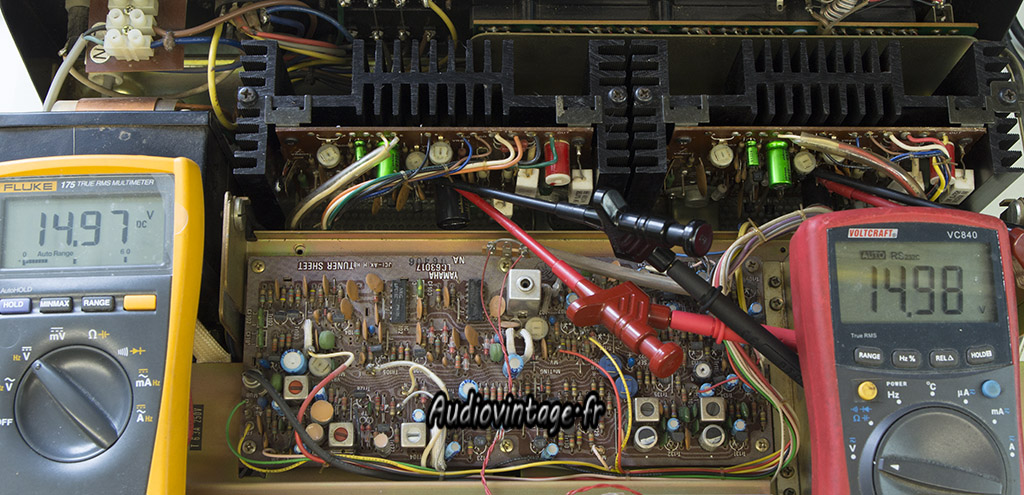

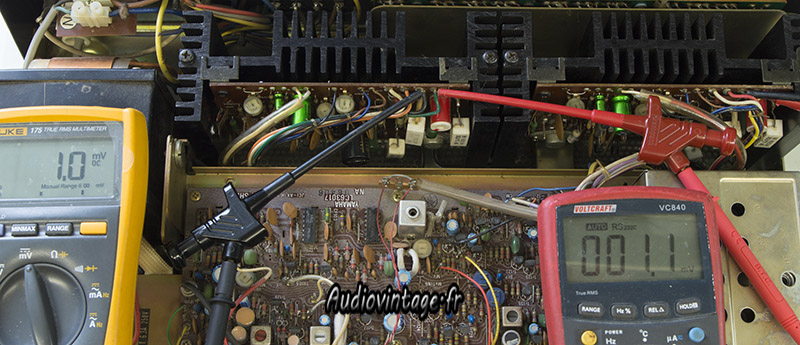

Tout semble sain. Vérification des fusibles, et mise en route en douceur au variateur de tension.

Il fonctionne ! Bon d’accord, de nombreuses commandes en façade ne font pas preuve de bonne volonté, un canal disparait de temps en temps, mais cela ne reste que du nettoyage.

Yamaha CR-1000

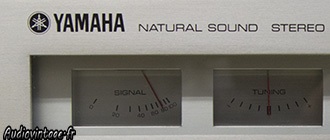

Aie, la section tuner est désalignée. Sur cette photo, sur une station qui émet fort dans mon coin, voici la position des aiguilles pour l’entendre avec une très mauvaise qualité. A revoir donc.

Yamaha CR-1000
Yamaha CR-1000

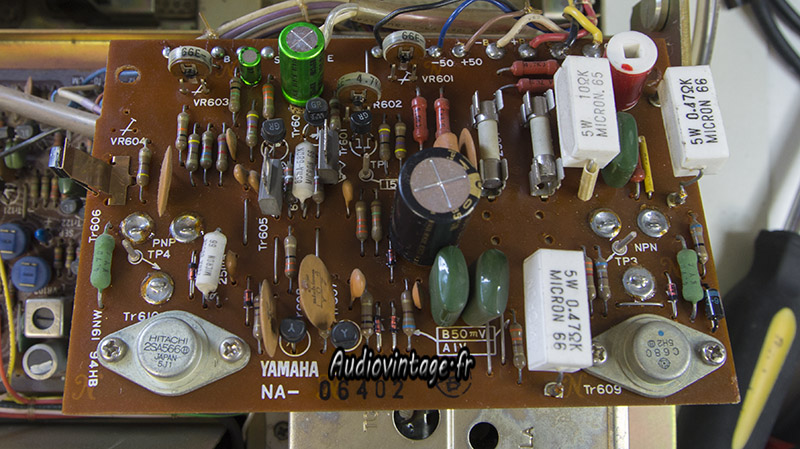

C’est l’heure de la révision. Je commence par une carte d’amplification.

Yamaha CR-1000
Quelques contrôles, des condensateurs chimiques neufs et du nettoyage.

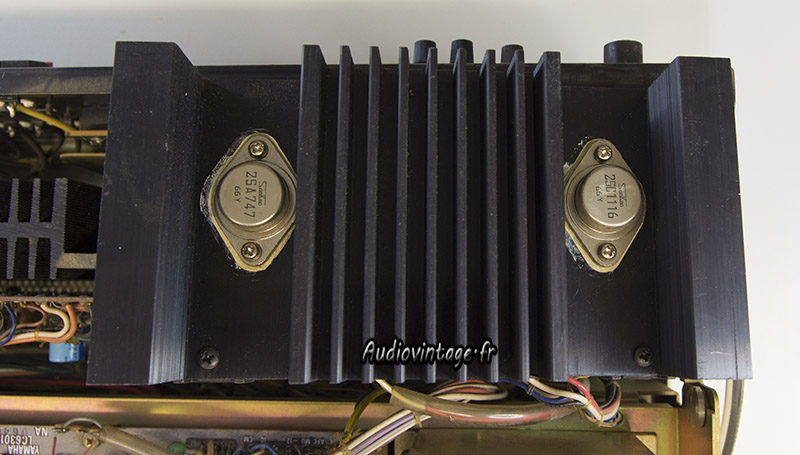

Puis remontage avec de la graisse thermique neuve sous les transistors de puissance et le transistor qui fait office de senseur de température.
Même chose pour la seconde carte d’amplification

Yamaha CR-1000

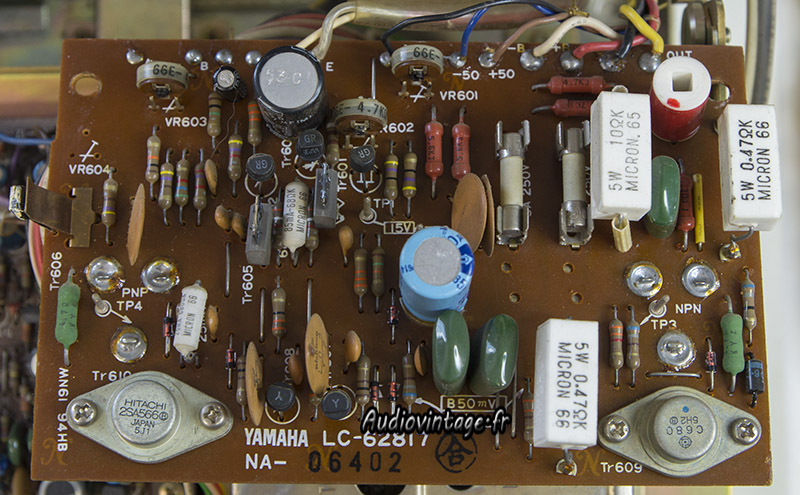

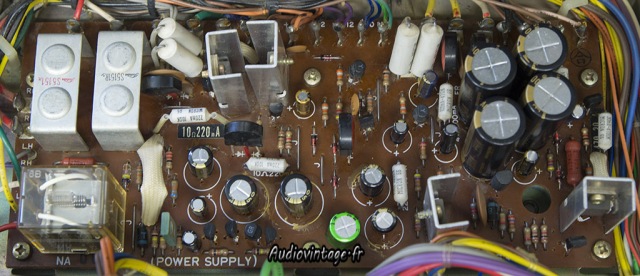

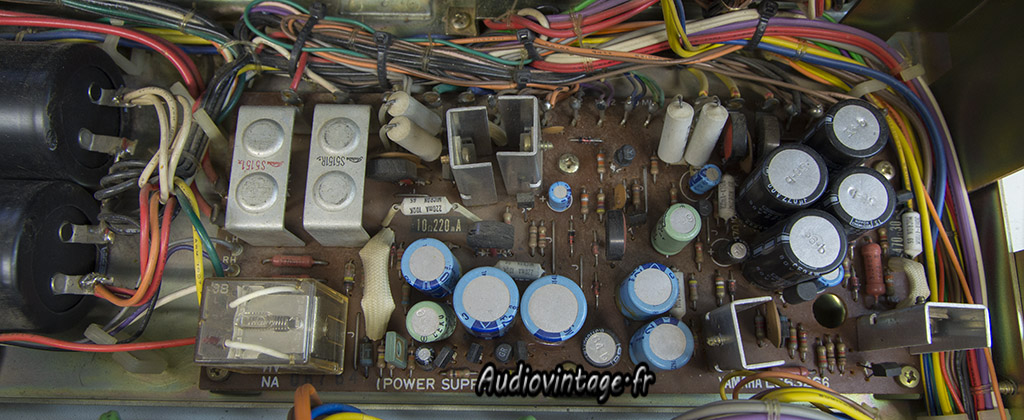

La section alim et protection.
Les deux gros condensateurs de filtrage sont étonnement parfait à la mesure. Je n’y touche donc pas.

Yamaha CR-1000

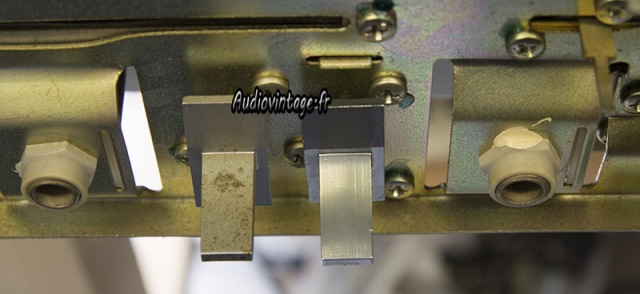

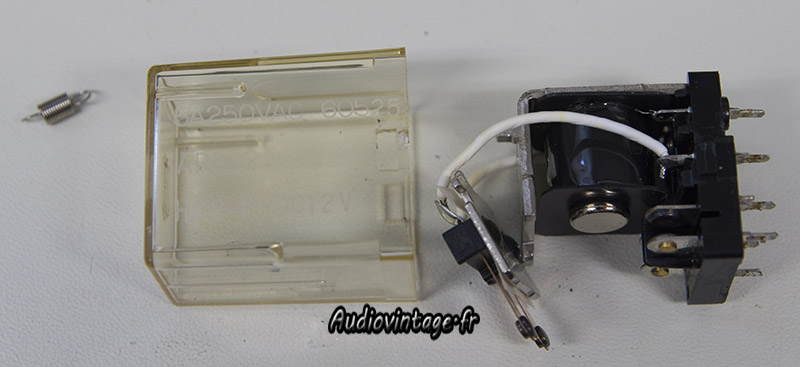

Le relai est démonté et ses contacts nettoyés.

Yamaha CR-1000
La carte reçoit de nouveaux condensateurs chimiques ; Les transistors 2sc458 sont remplacés par sécurité par des équivalents modernes.

Yamaha CR-1000

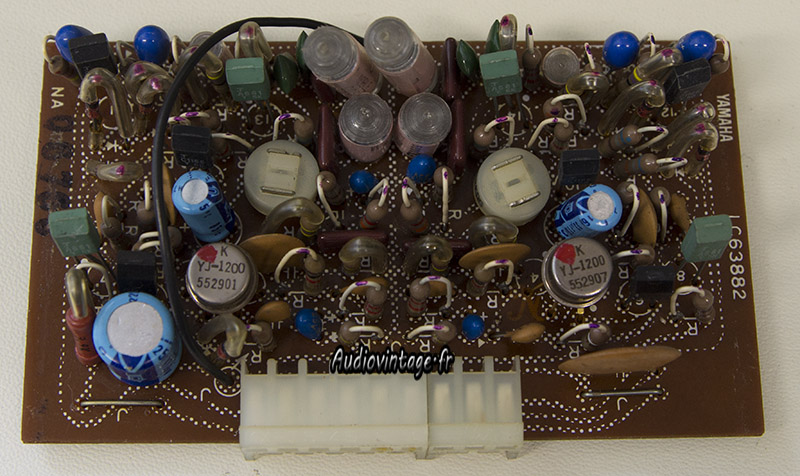

Section phono.

Yamaha CR-1000

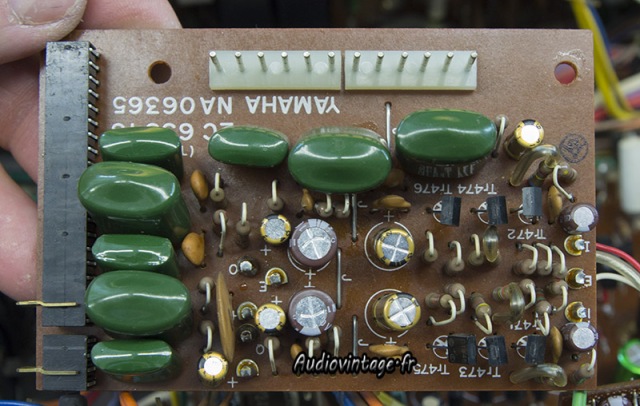

Section phono révisée !

Yamaha CR-1000

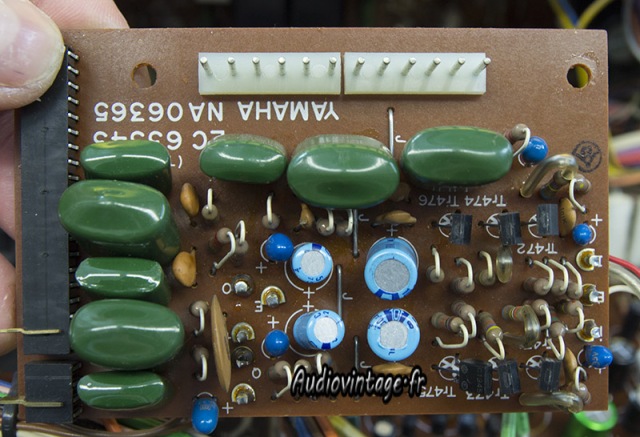

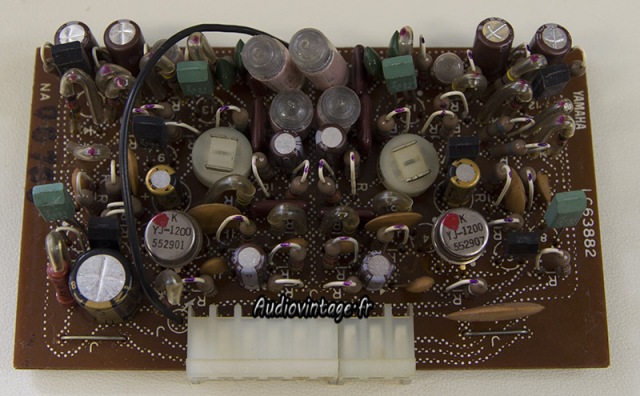

La section « tonalité ».

Yamaha CR-1000
Qui reçoit le même traitement.

Yamaha CR-1000

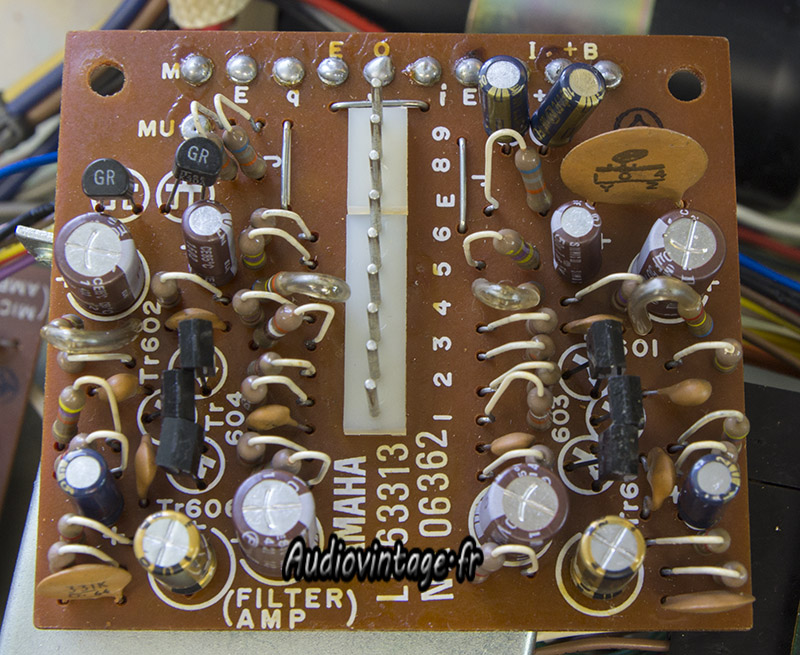

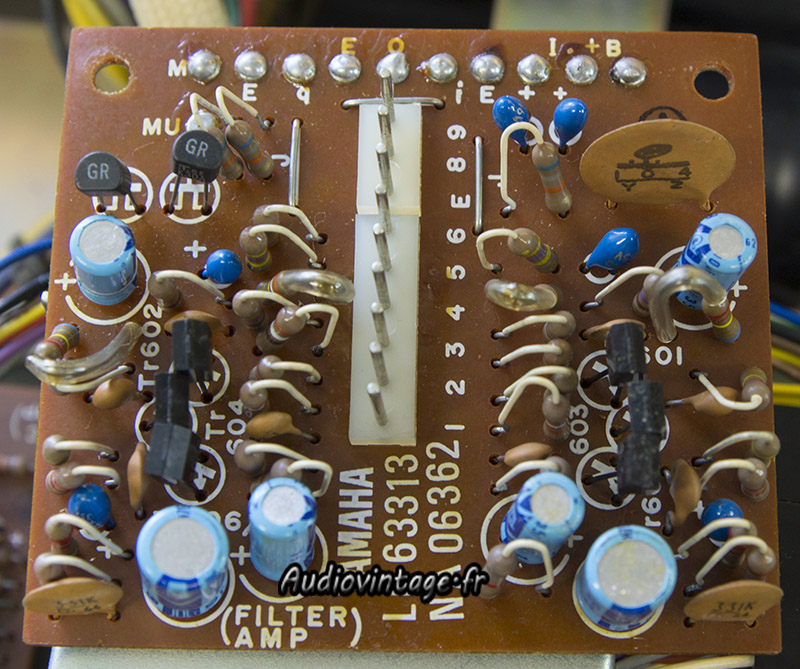

La section « filtre ».

Yamaha CR-1000
Révisée également.

Yamaha CR-1000
La section Tuner est reprise, un réalignement complet est effectué, aucun composant n’est remplacé sur cette section.
Sur la photo, voici la réception de la même station FM dans des conditions identiques lors du premier essai à réception de l’appareil. Ca change !

Yamaha CR-1000
Début de nettoyage.

Yamaha CR-1000
Yamaha CR-1000
Yamaha CR-1000
Les divers réglages.

Yamaha CR-1000
Yamaha CR-1000

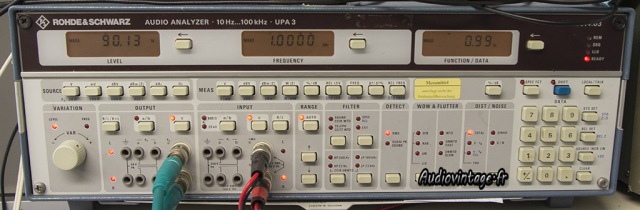

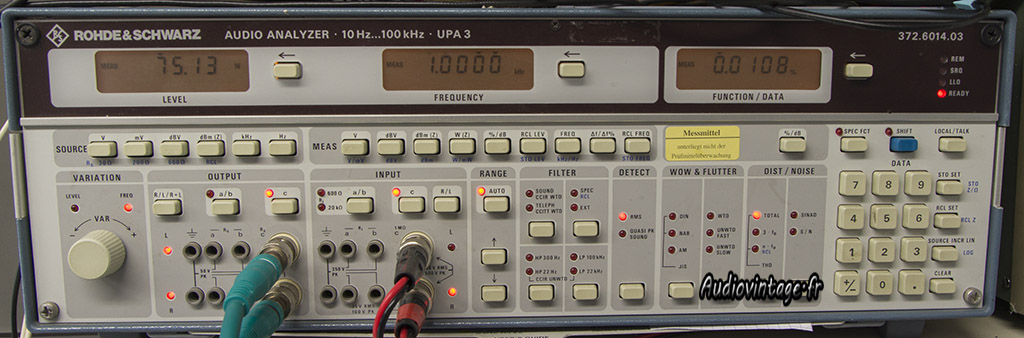

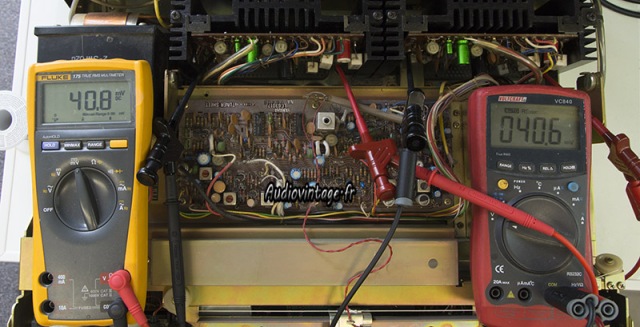

Passage au banc de test, 2x75watts en régime de croisière, 2x90watts à l’écrêtage.

Yamaha CR-1000
Yamaha CR-1000
Yamaha CR-1000

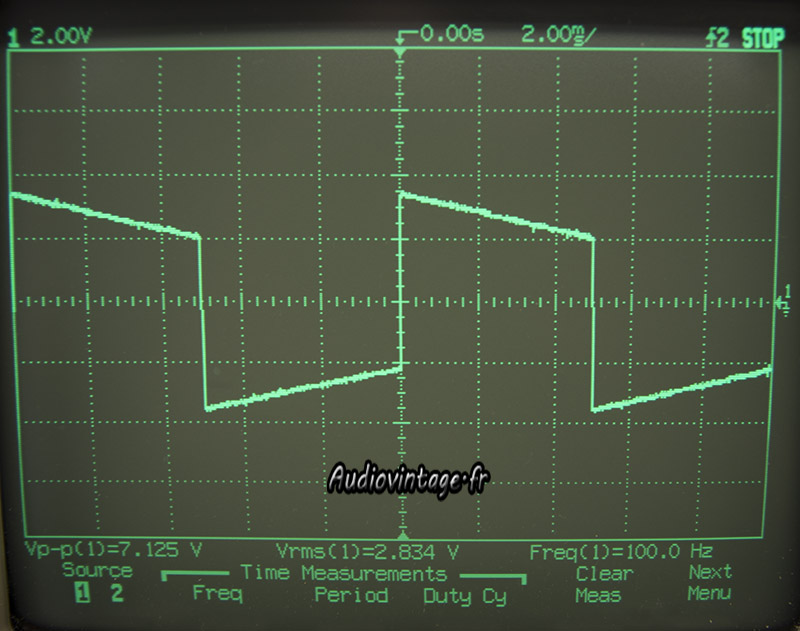

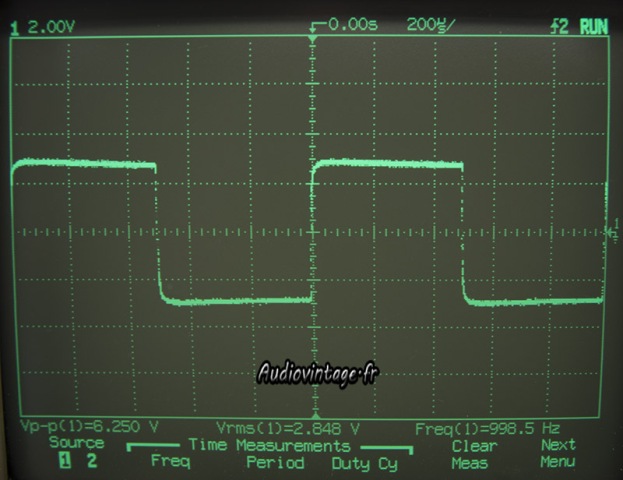

Quelques mesures sur signal carré à 100hz, 1khz et 10khz.

Yamaha CR-1000

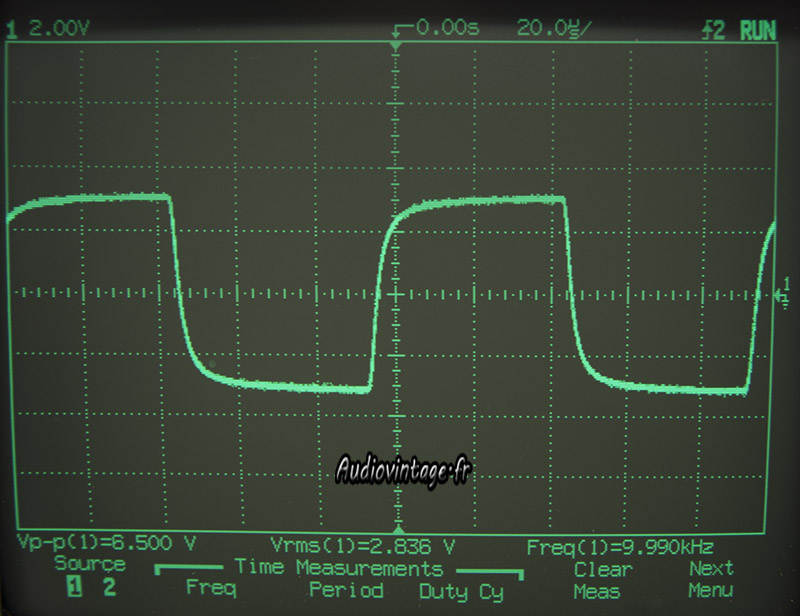

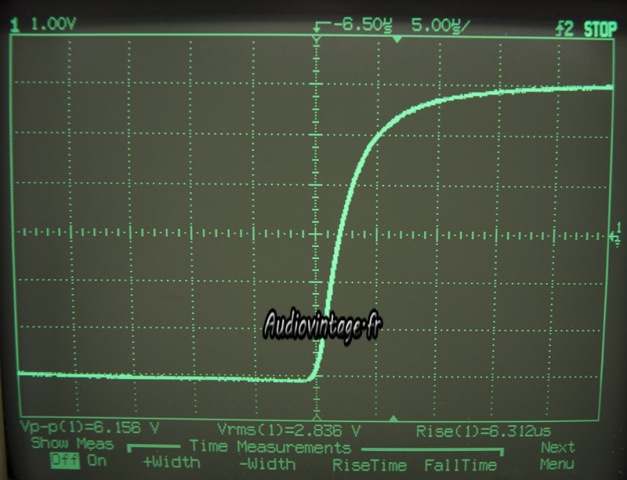

Temps de montée à 10khz.

Yamaha CR-1000
Tout propre à l’intérieur.

Yamaha CR-1000
Yamaha CR-1000
Yamaha CR-1000

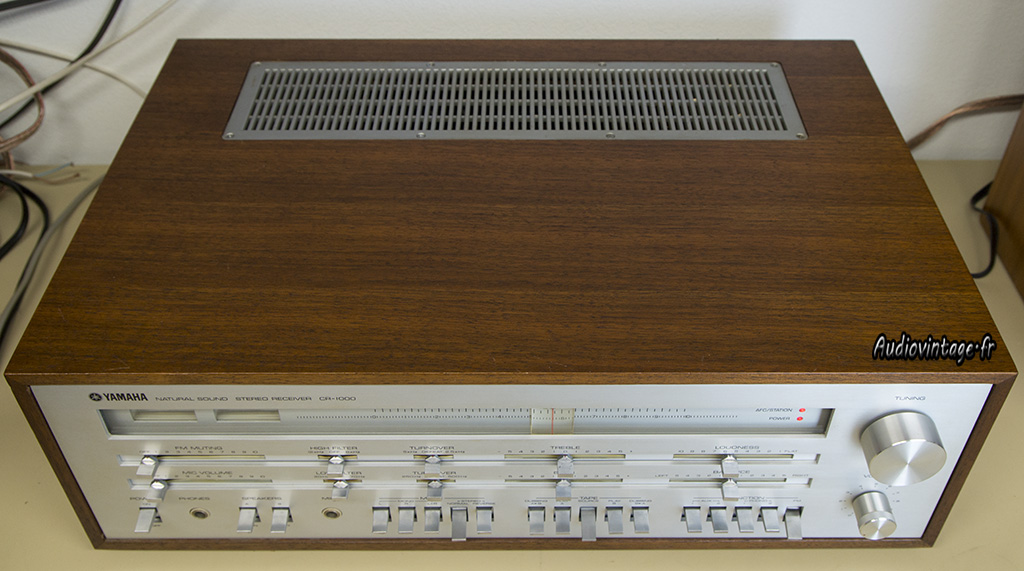

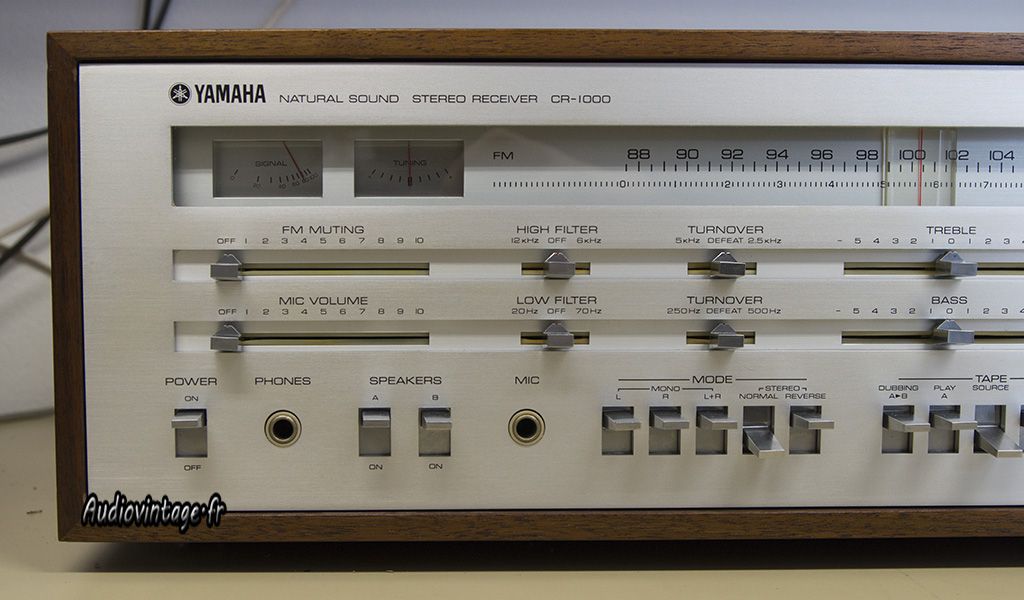

Et superbe à l’extérieur !
Un nettoyage long et énergique permet de retrouver un appareil quais neuf esthétiquement !

Yamaha CR-1000
Connectique.
