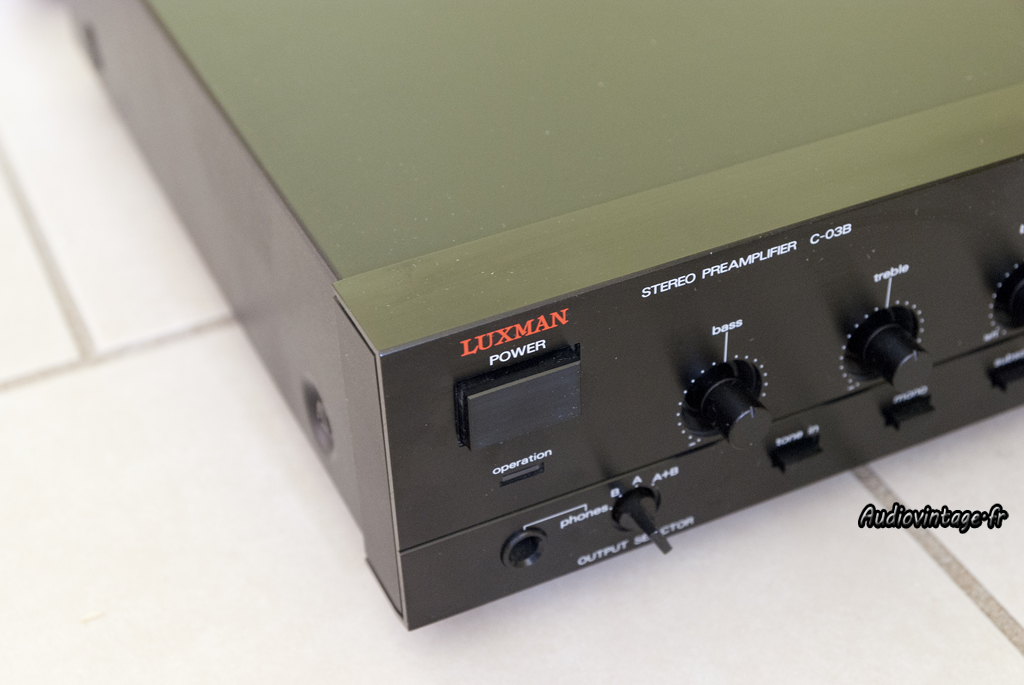

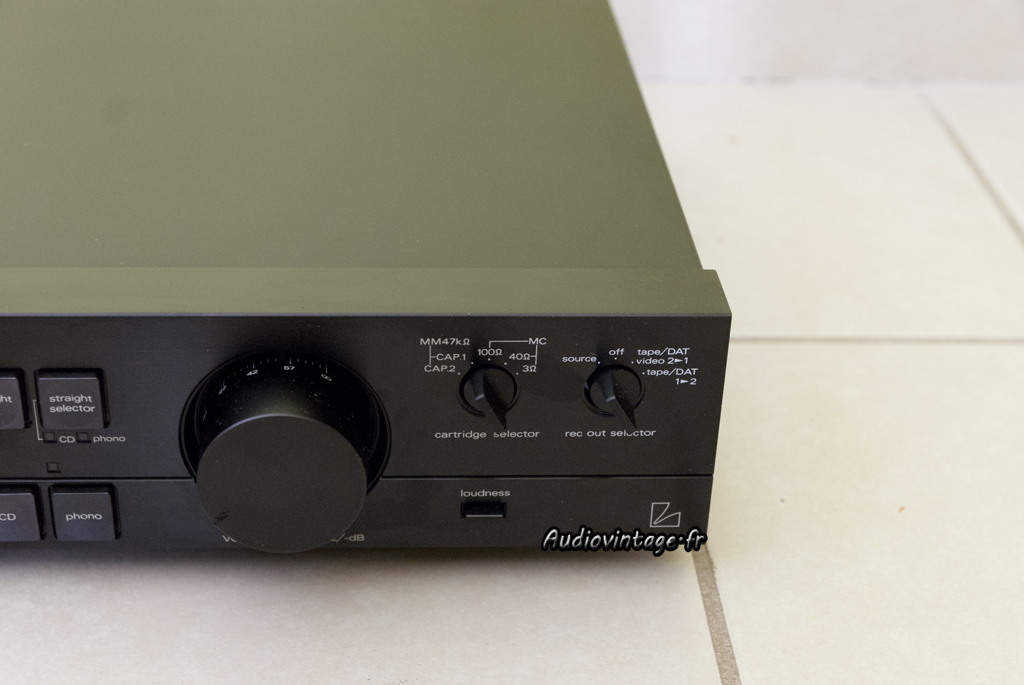

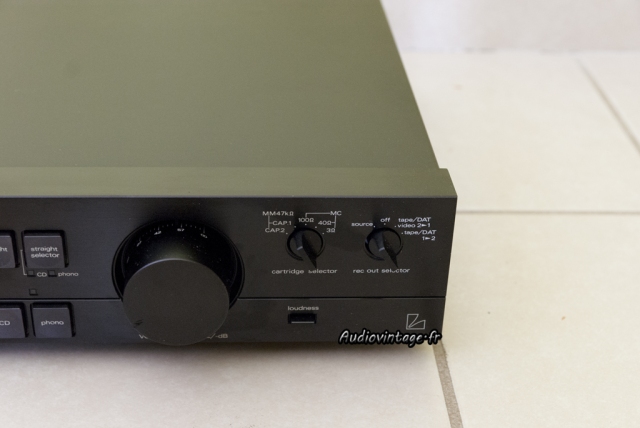

Venu pour une bonne révision, avec son compatriote l’amplificateur M-03B (en panne).

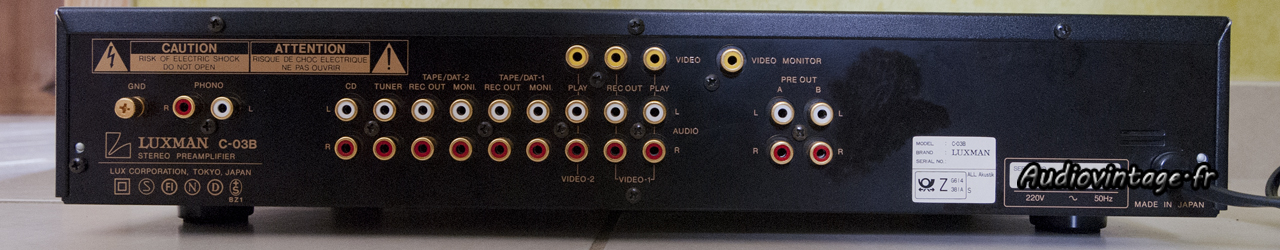

Fonctionnel mais nécessitant néanmoins une révision rigoureuse.

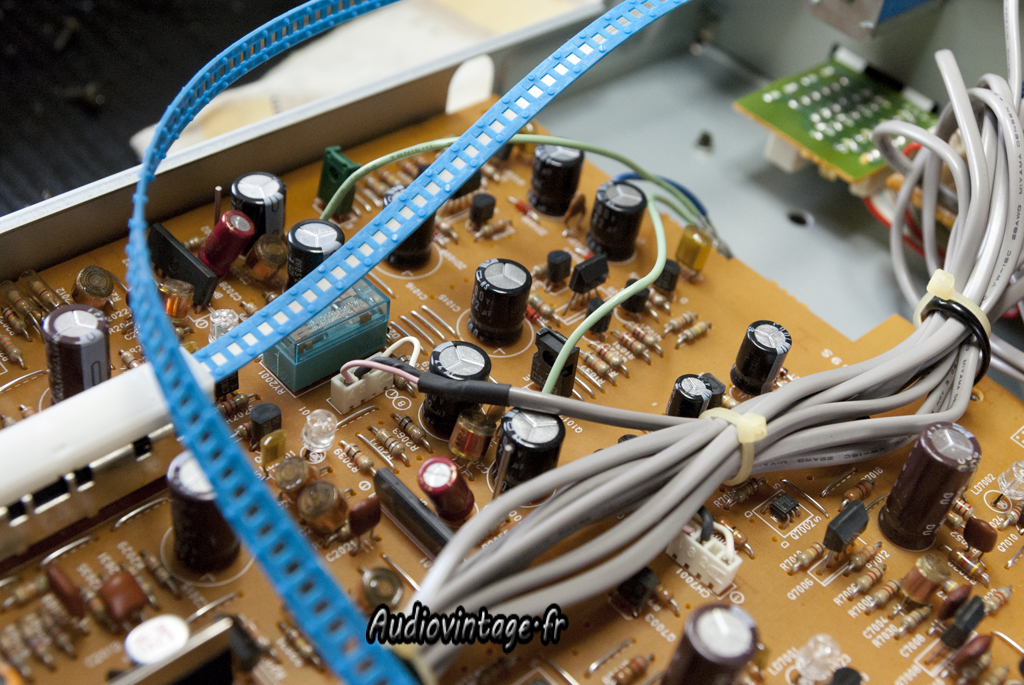

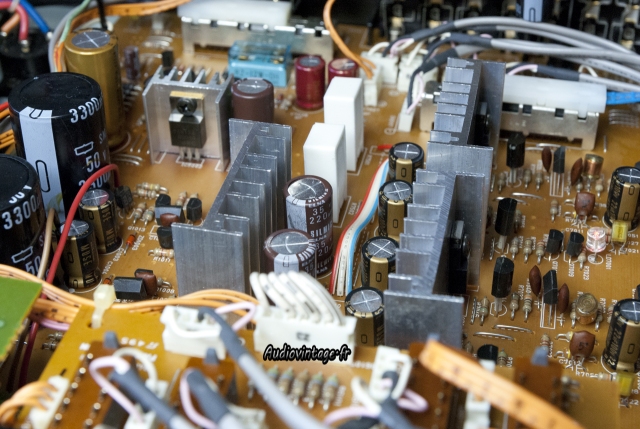

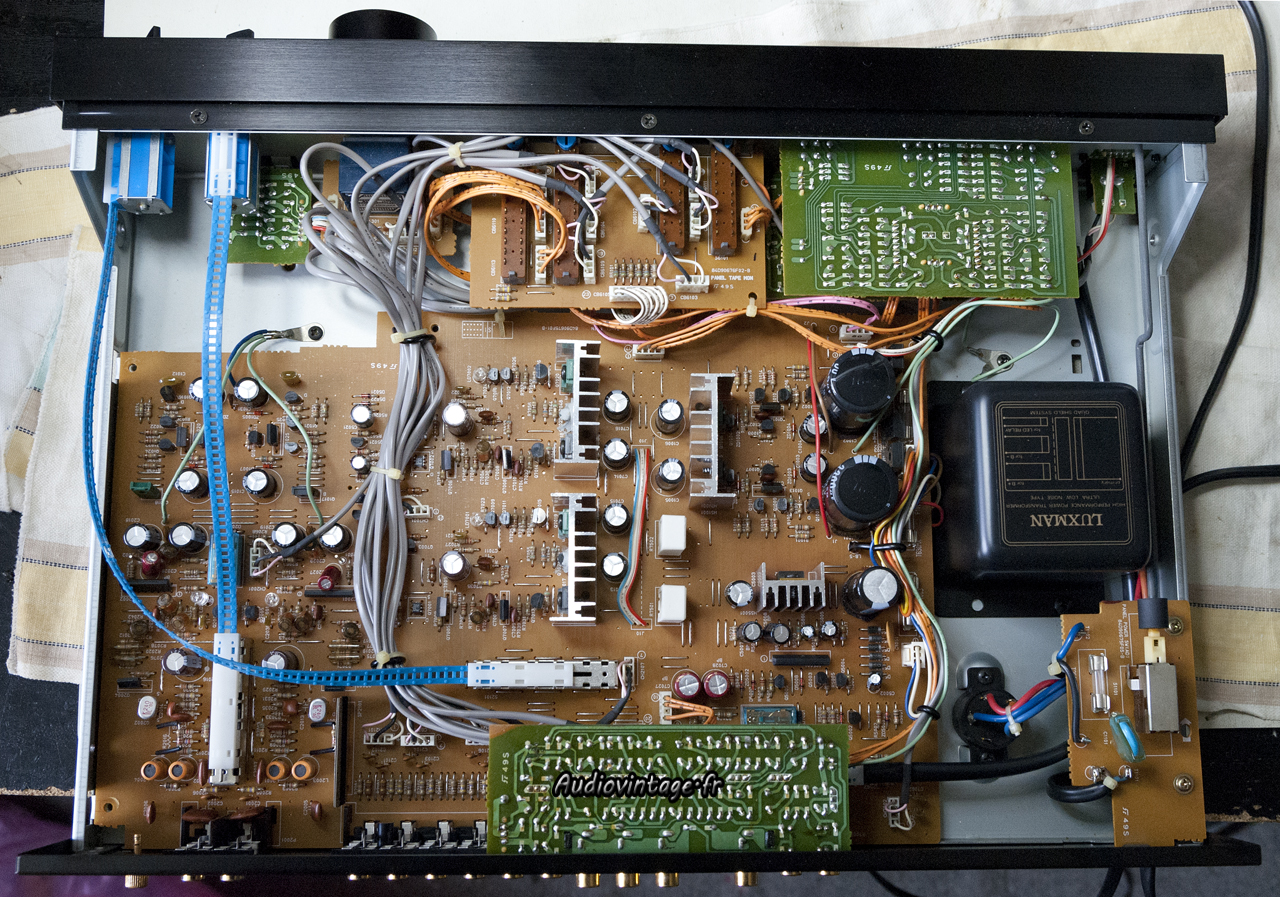

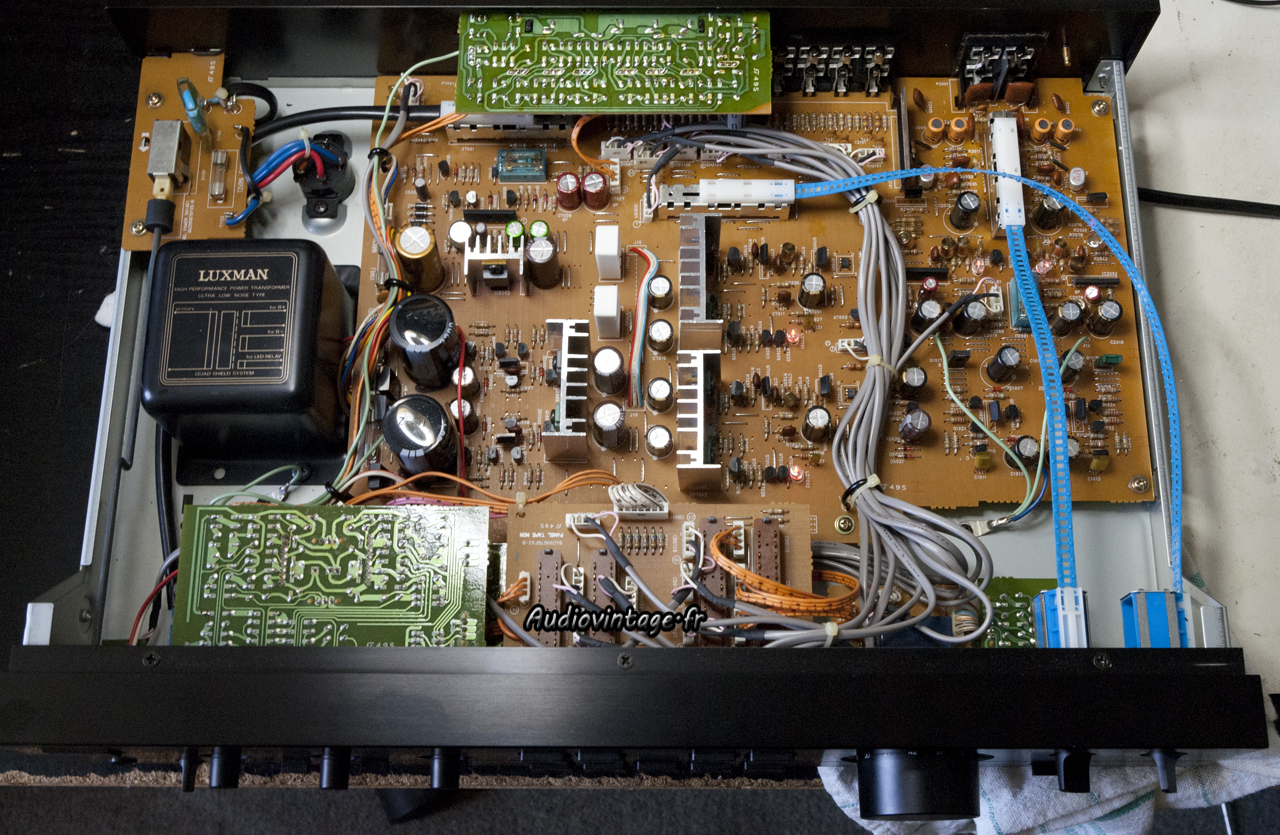

L’appareil est bien rempli, une grosse quantité de condensateurs chimiques, et après quelques mesures, s’annonce un remplacement quasi intégral de ceux-ci.

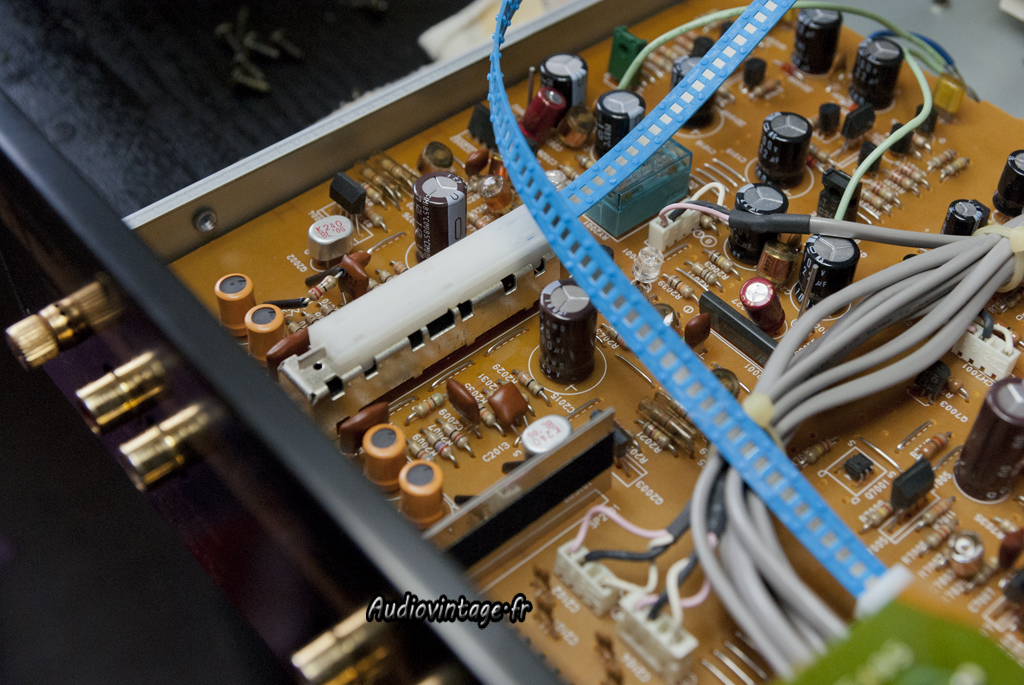

Le démontage est fastidieux, pas d’accès pas dessous, il faut démonter tout l’arrière de l’appareil, le switch on/off, se débrouiller pour ne pas abimer les nappes et autres systèmes de commande, et basculer la carte vers l’avant pour accéder à la face « soudure ».

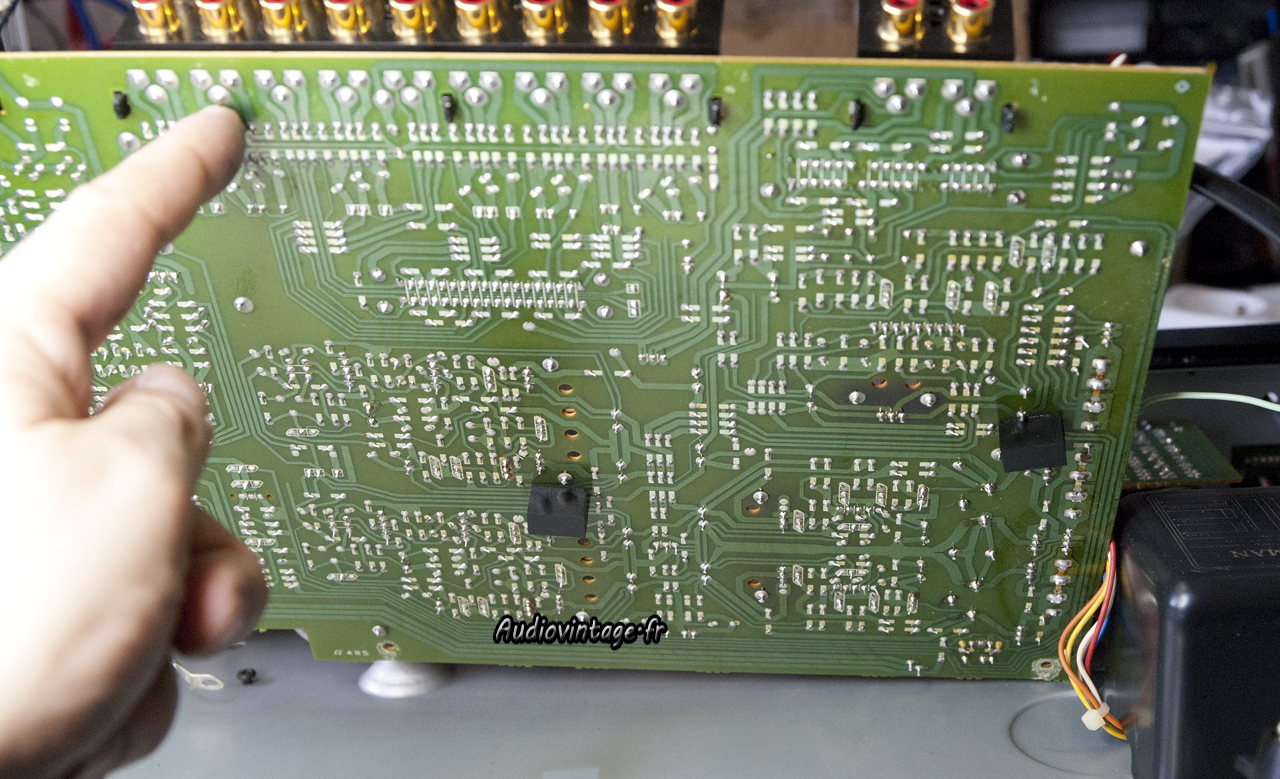

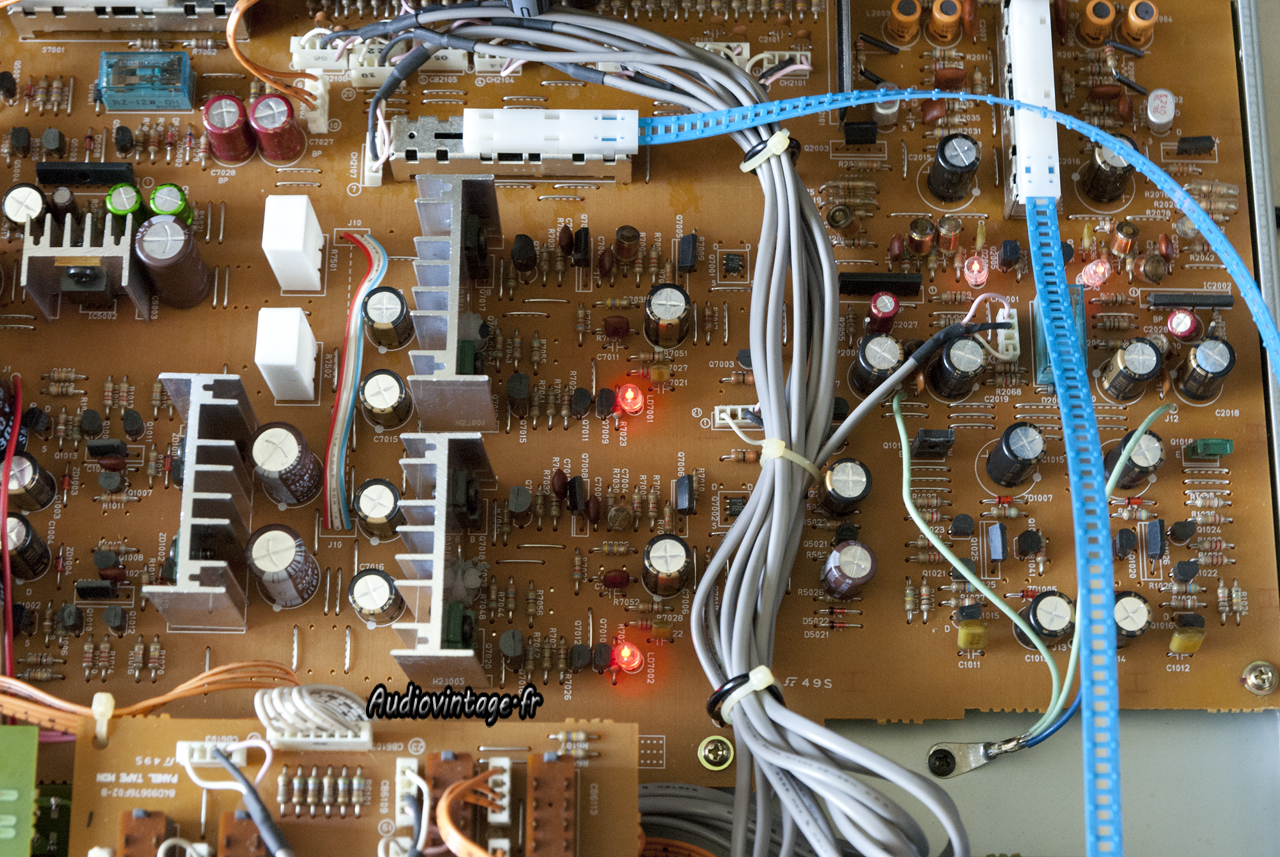

Je n’ai malheureusement pas pris de photos plus détaillées, mais les soudures ne sont vraiment pas en bon état, et pas uniquement aux points « chauds » (carte noircie).

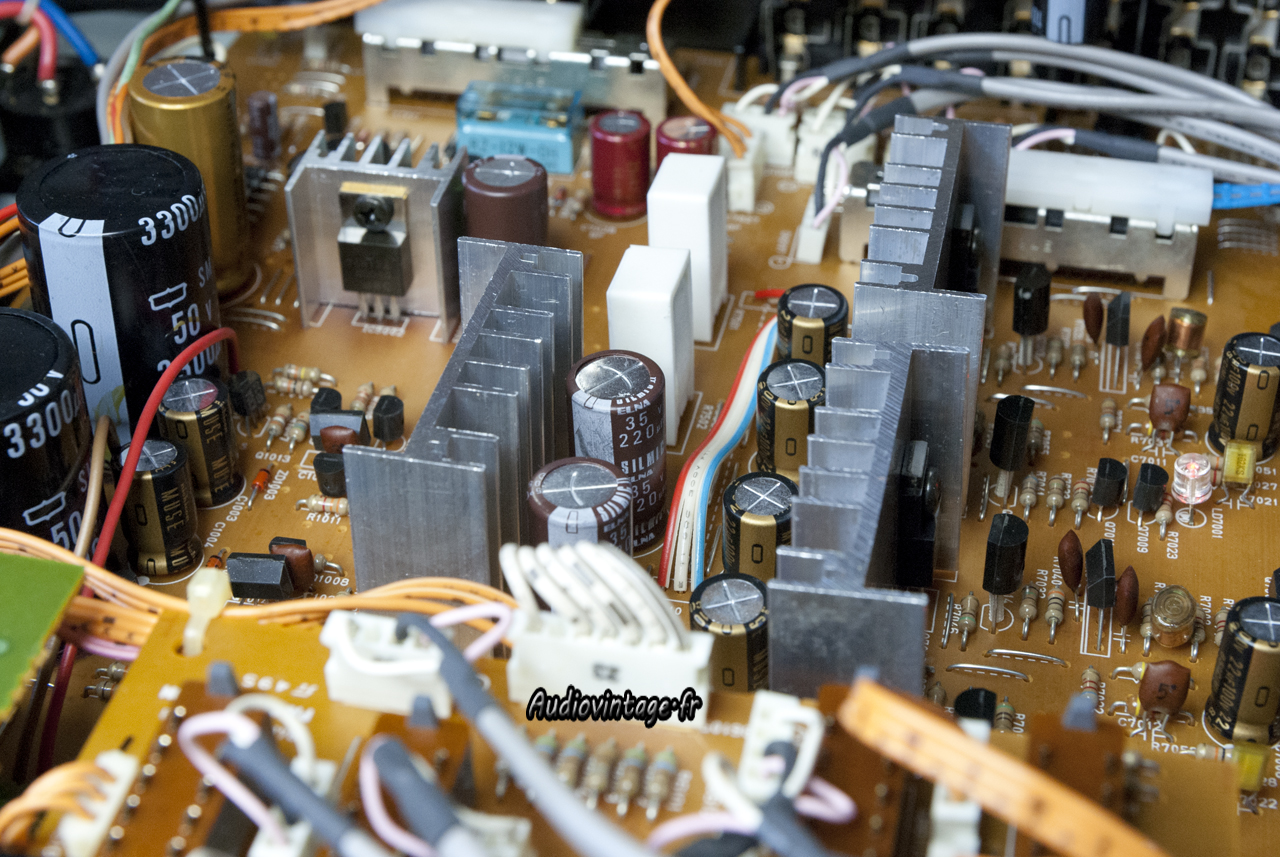

Je remplace tous les condensateurs usés (ici, que du haut de gamme, comme à l’origine) et j’en profite pour refaire une bonne partie des soudures.

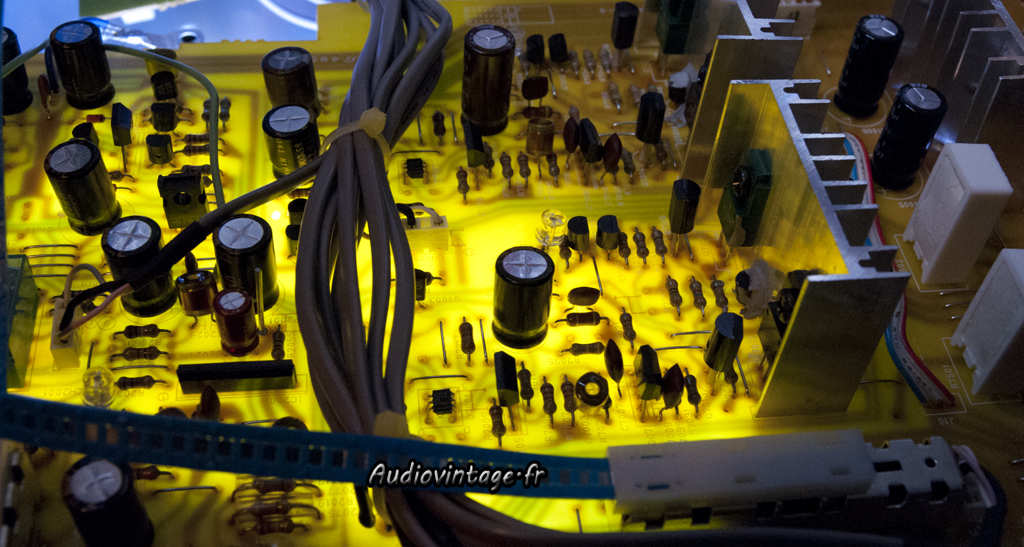

Remontage de la carte principale effectuée.

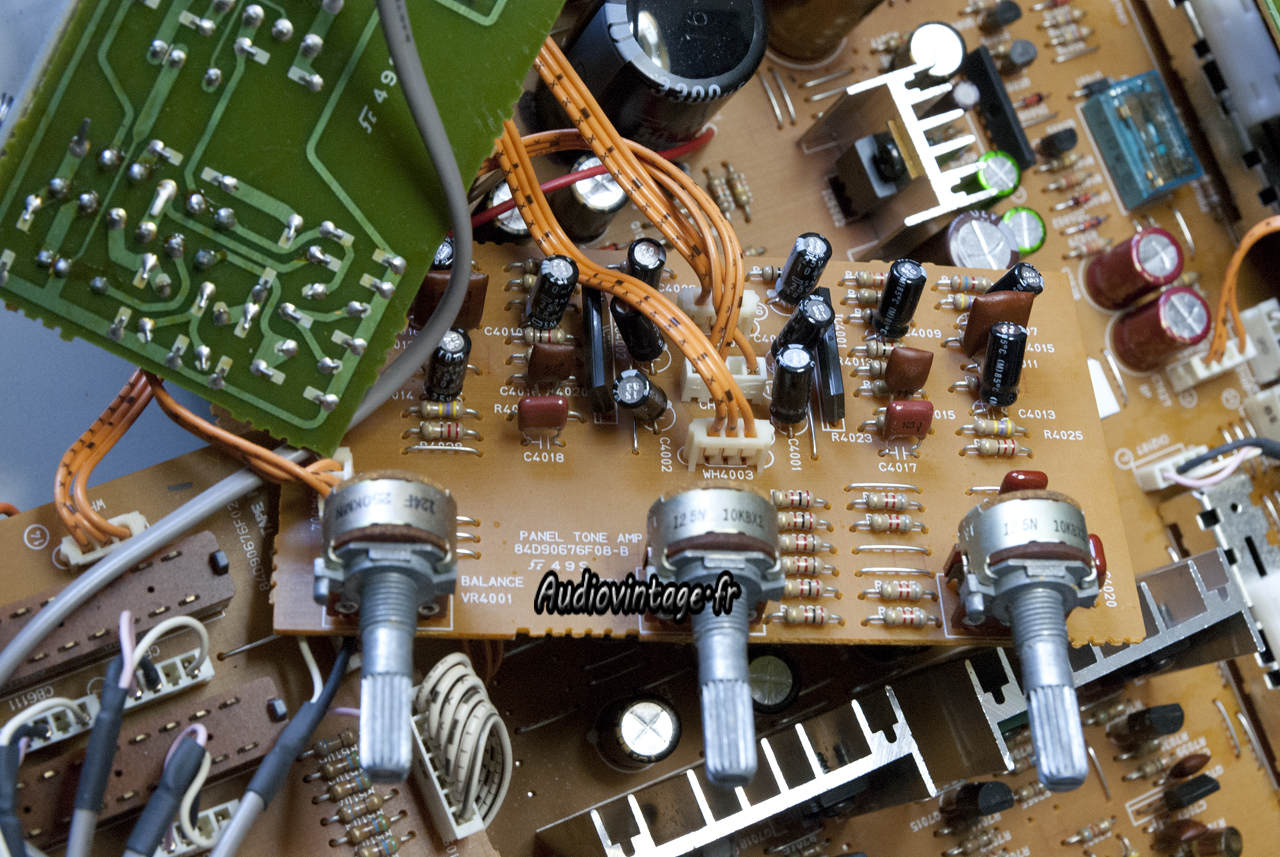

Il faut aussi s’attaquer à la carte « tone ».

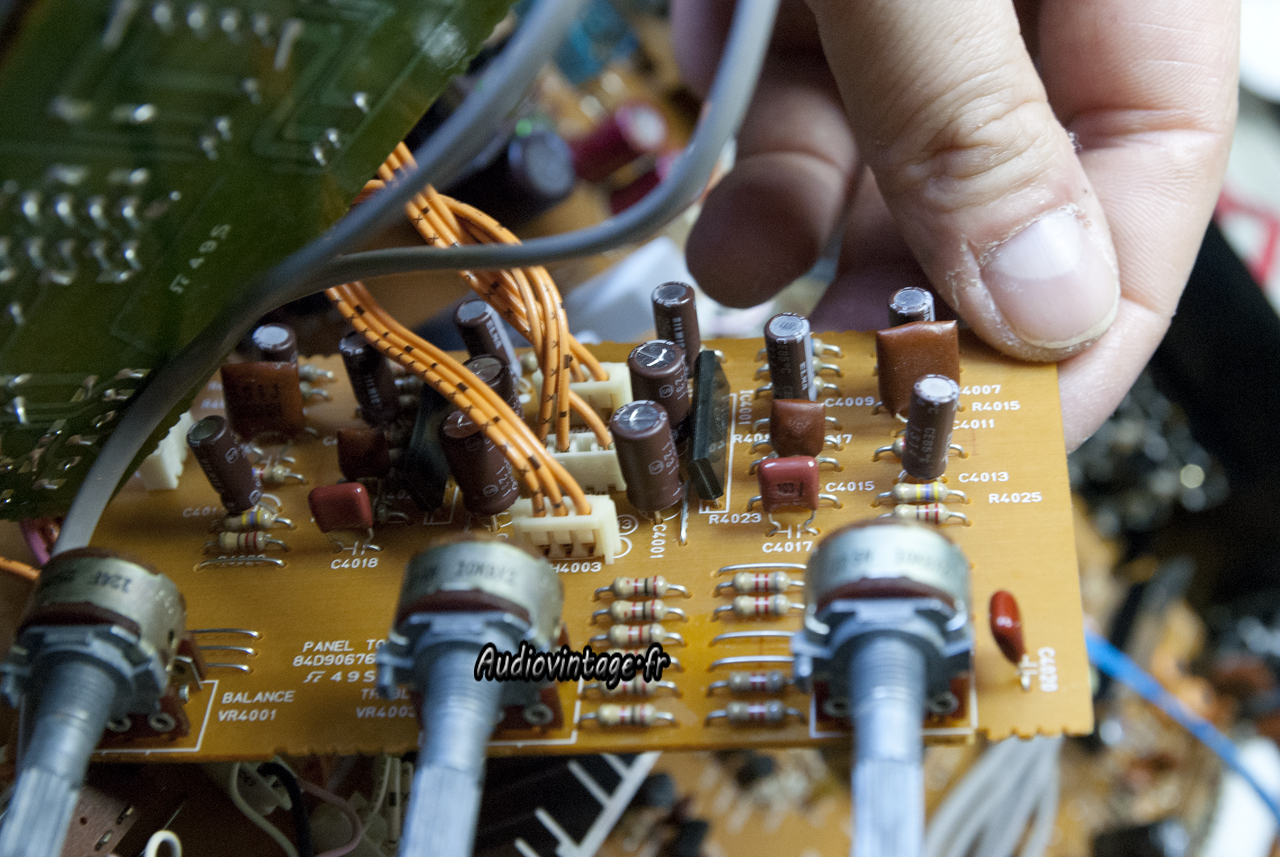

Encore du démontage « pas drôle », remplacement des condensateurs chimiques.
J’en profite pour nettoyer les commandes qui « crachotaient » lors des manipulations.
Remise en route du préampli, tout fonctionne.
Je termine par le contrôle et réglage de l’offset de l’étage phono puis le passage au banc de mesure :
0.008% de dht sur CD sortie 2V (donné pour 0.01%)
Phono : 0.012 en sortie rec 5v (donné pour 0.01)
Terminé !
Je confirme que j’ai récupéré mon couple de LUXMAN en parfait état de fonctionnement ! Quel plaisir d’avoir pu faire réparer ces appareils ! Je les ai depuis 1991 et le prix des réparations est négligeable en regard de ce que j’aurai du mettre pour acquérir l’équivalent aujourd’hui; je pense qu’il faudrait transformer les 13000 FF de l’époque en 13000 € d’aujourd’hui car c’est le prix du haut de gamme LUXMAN.
Merci encore
