La marque n’attire pas les foules comme Marantz ou Luxman c’est sur, mais il ne faudrait pas oublier qu’Hitachi à produit pas mal de composants que l’on retrouve dans d’autres marques. Elle à elle-même produit de nombreux appareils dont cet intégré.
Je suis sur que vous allez être surpris…

Je l’ai acheté dans un lot de matériel en panne, il s’allumait mais pas de son, pas de signe de vie du relais..

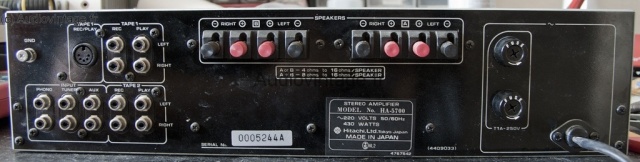

Il était sale mais pas marqué, d’un poids conséquent, l’indication « Power Mosfet » m’a donné envie d’en savoir plus.

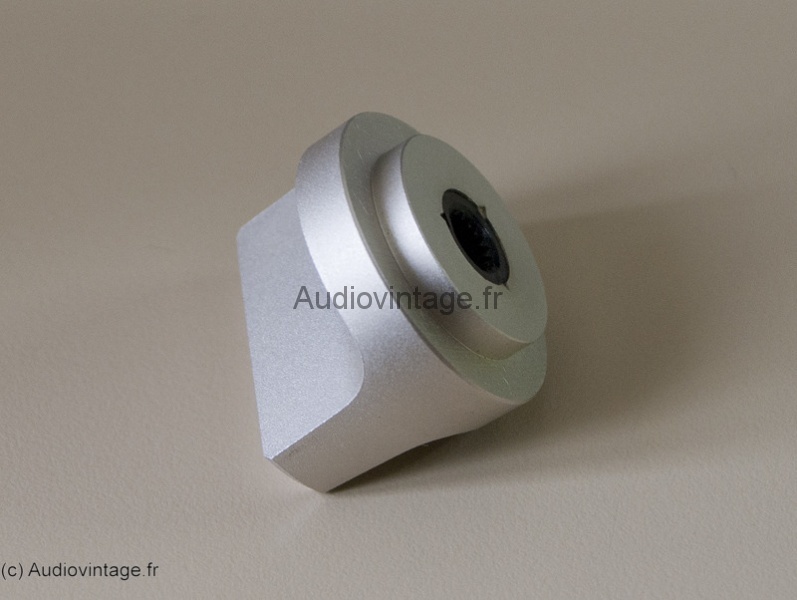

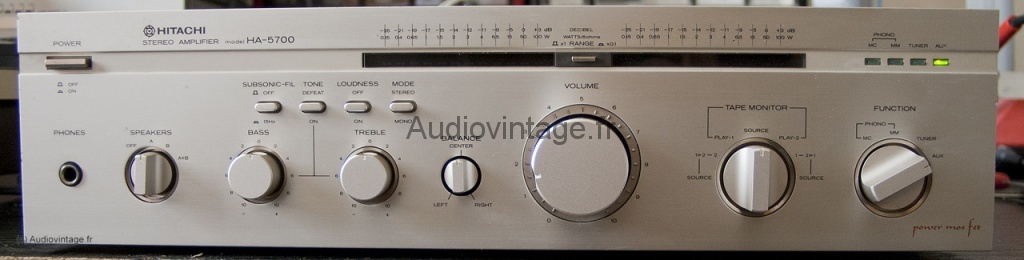

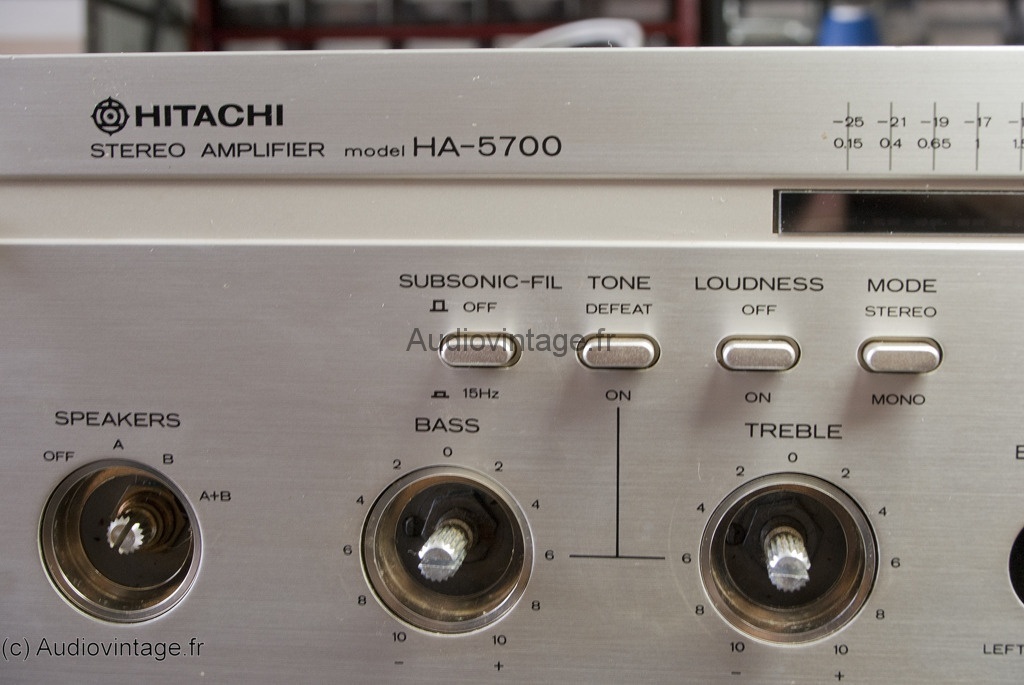

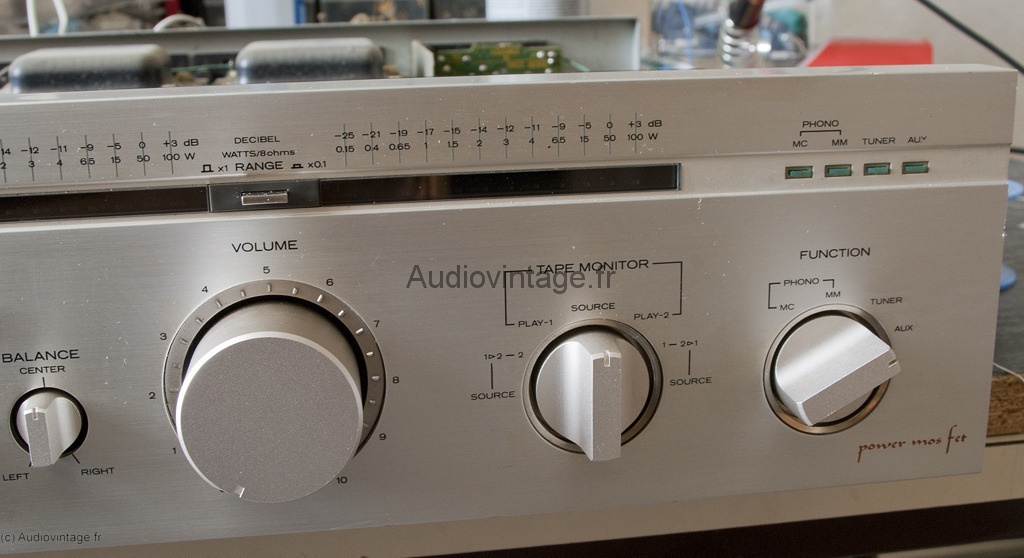

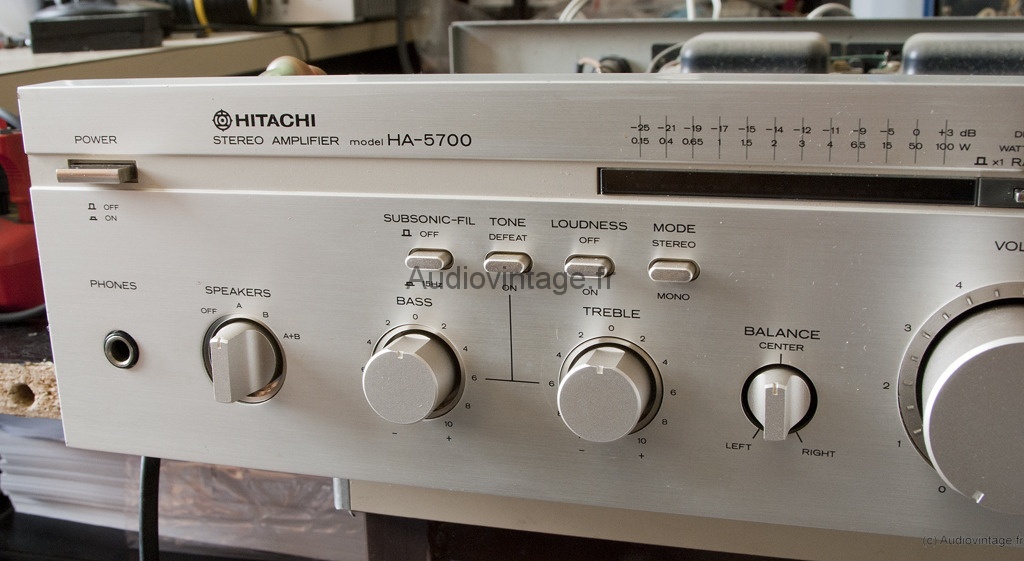

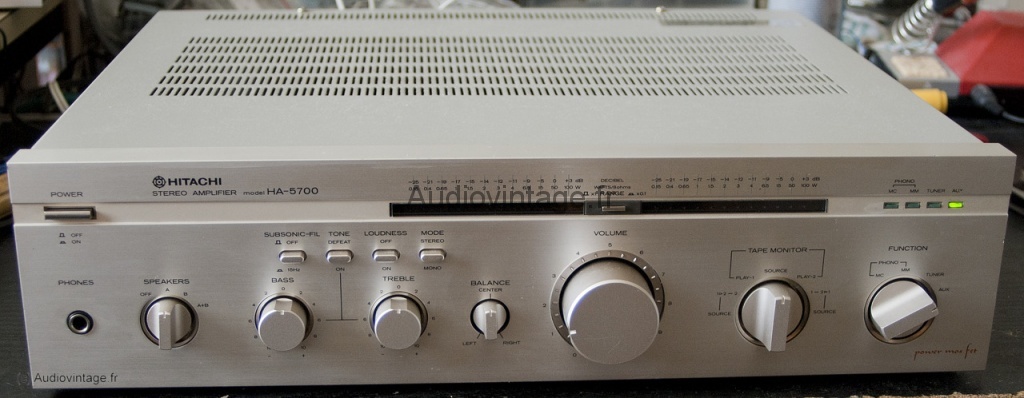

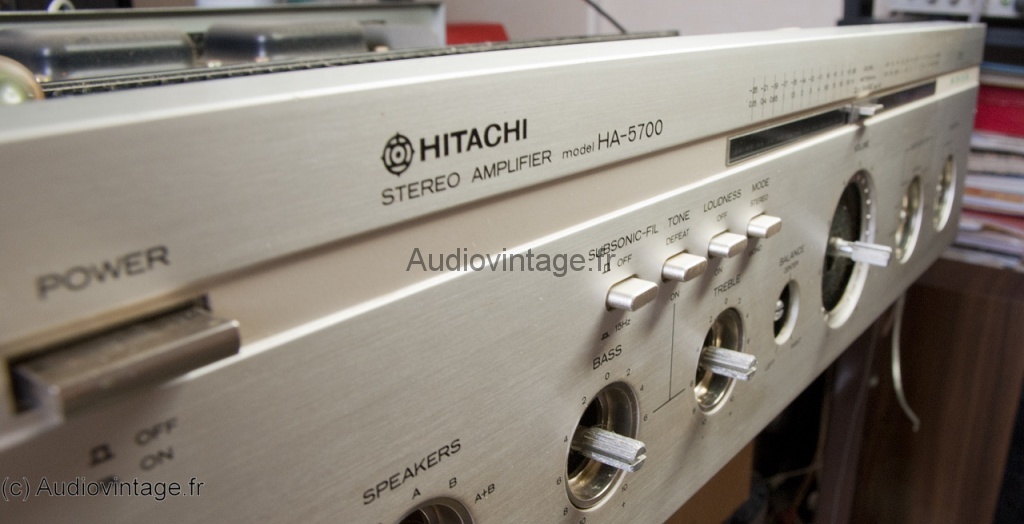

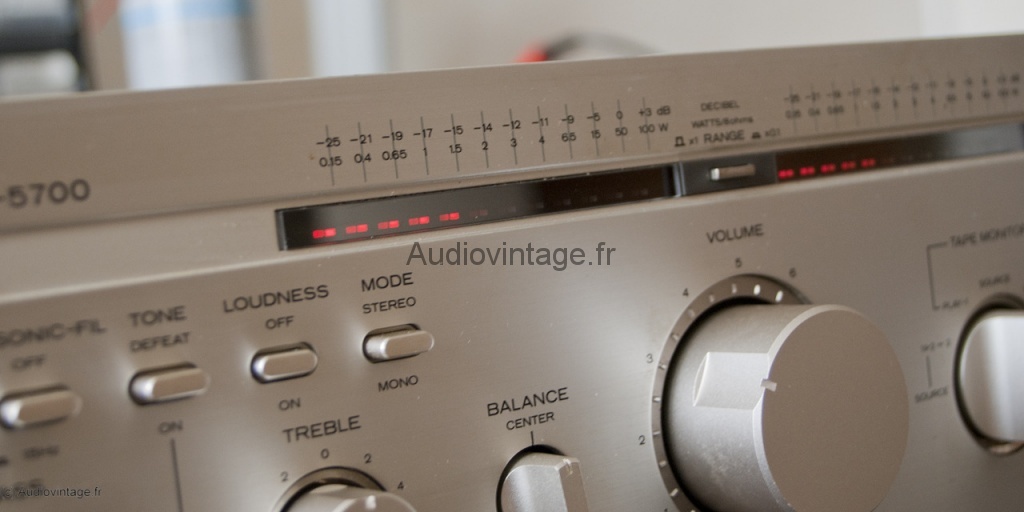

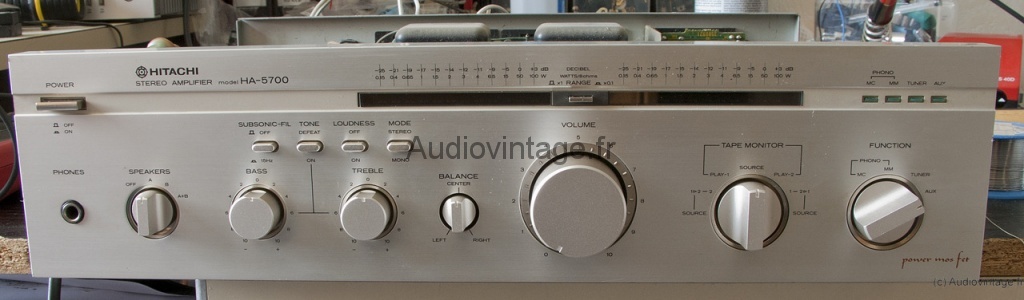

Première approche de la façade. Les commandes en aluminium sont superbes, des petits détails esthétiques plaisent beaucoup comme le pourtour des commandes chromées, pas de jeu pas de boutons qui restent coincés ou branlants.

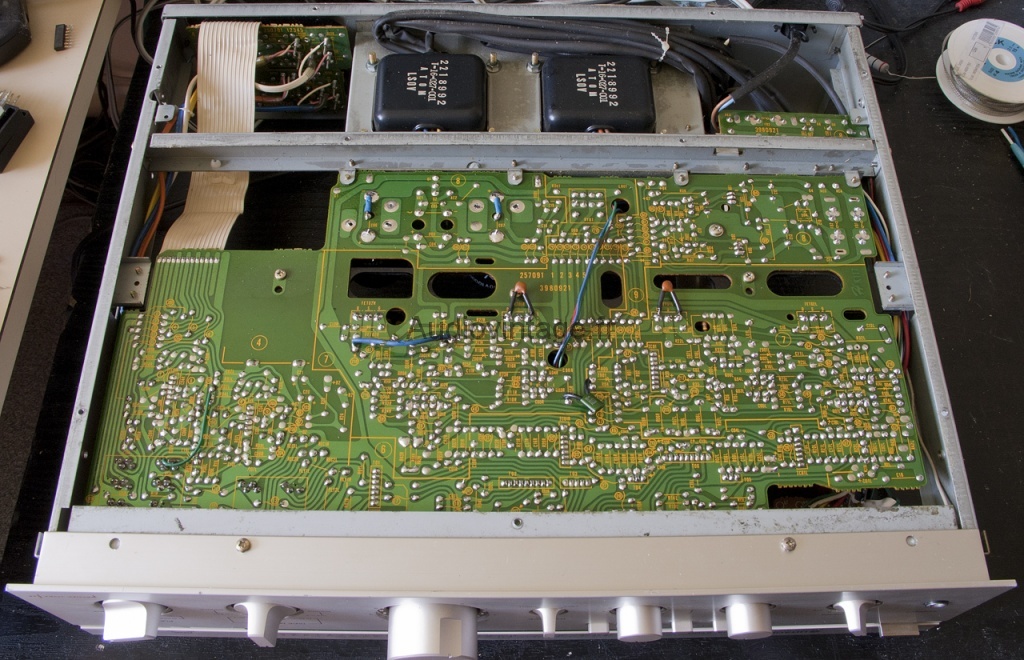

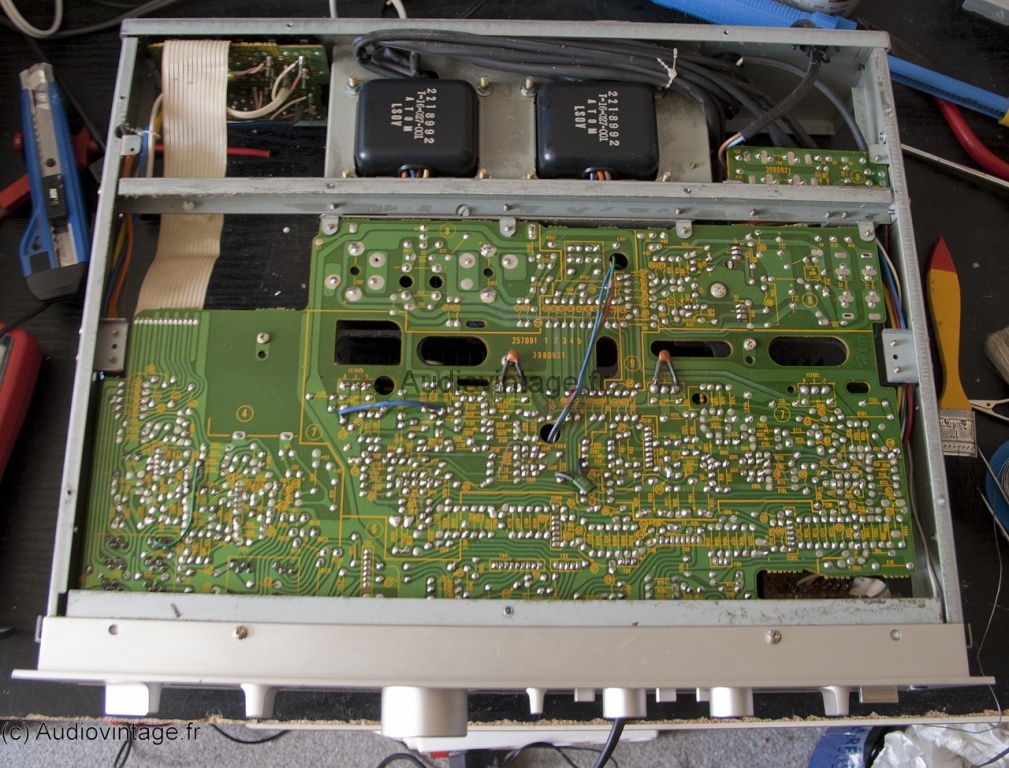

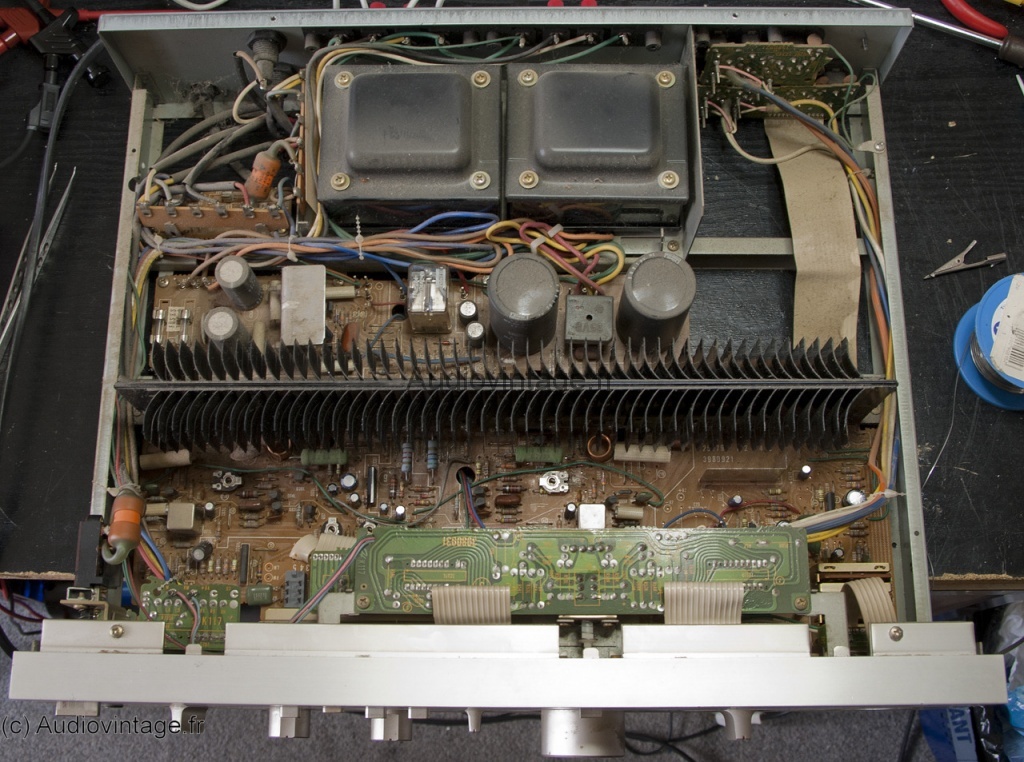

Ouverture de la bête : deux beaux transformateurs, et le reste semble aussi bien dimensionné.

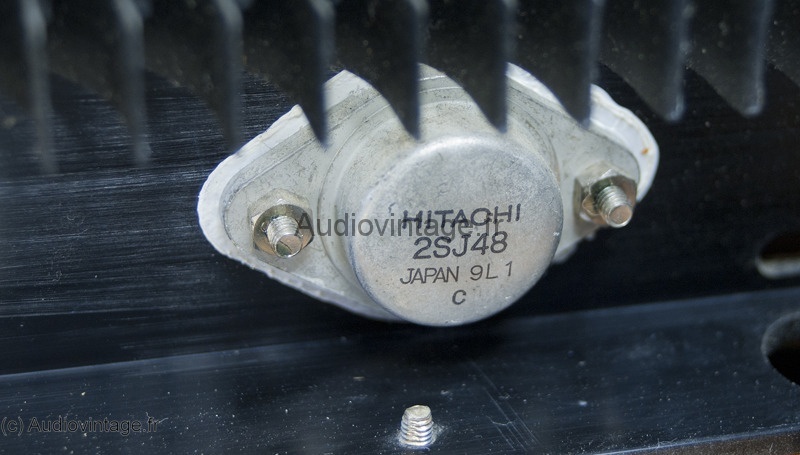

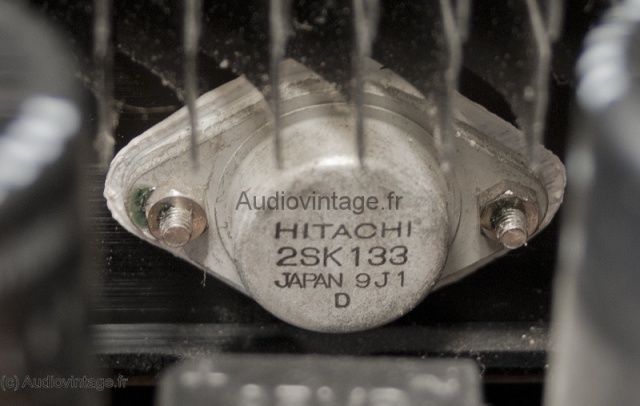

La toile m’apprend plusieurs choses très intéressantes : sorti en 1979, c’est un des premiers intégrés (le premier ?), équipé de transistors Mosfet (2SK133 et 2SJ48) dont Hitachi est bien sur le fabriquant unique à l’époque.
Il développe 2 x 50 watts sous 8ohms, et les quelques avis trouvés donnent envie de s’occuper de lui.

Voici un lien vers un message de « Steph TSF » sur ABCelectronique.com.
Lisez-le, même si l’appareil en question ne vous intéresse pas, vous y apprendrez des détails croustillants !

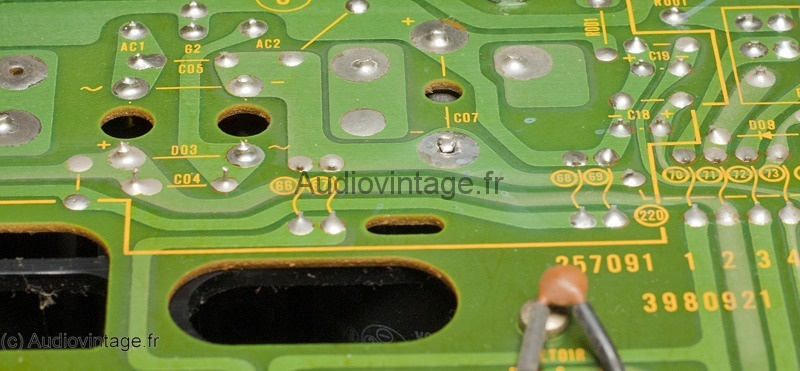

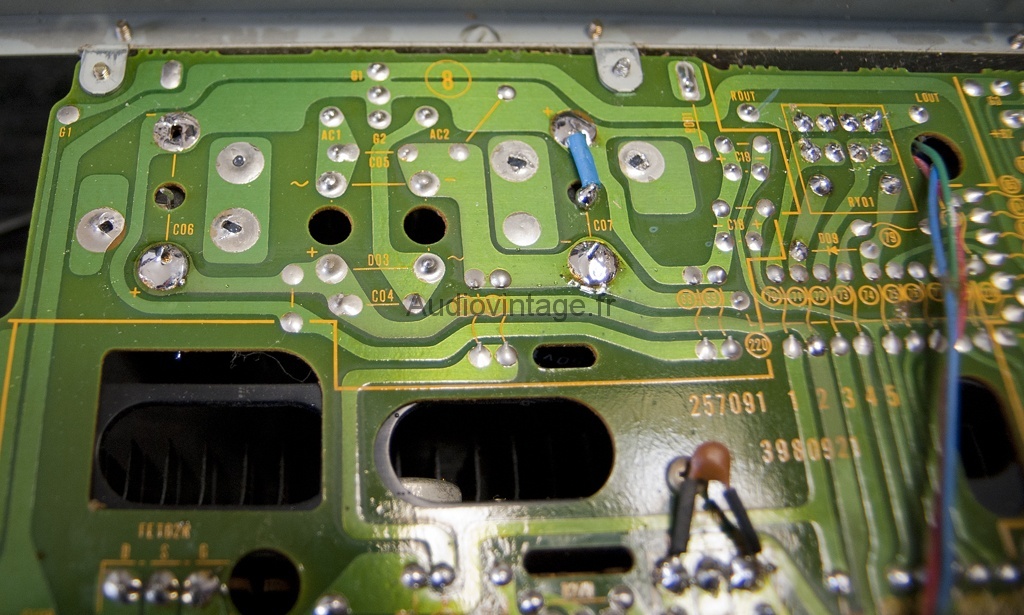

Premier défaut : un des condensateurs de filtrage est dessoudé. C’est étonnant, surtout quand on voit que deux pattes supplémentaires sont la pour le maintenir fermement en place.
Soudure refaite, je change également deux petits condensateurs chimiques sur la partie alimentation, qui ont pas mal chauffé et dont l’ESR est un peu élevée.
La remise en route n’apporte rien de plus, il reste muet.

Je shunt alors le relais, et je branche alors deux voltmètres aux sorties HP pour mesurer l’offset.
70mv à gauche, 40 à droite. C’est pas terrible mais il n’y a pas de court-circuit, le relais devrait s’enclencher.
J’en profite pour régler l’offset le plus proche de zéro en m’aidant du manuel de service (disponible dans la rubrique concernée sur le forum).
Tout se passe bien, le tout est bien stable avec 2mv à gauche et à droite.

J’en profite pour contrôler le bias.
Je trouve 90 à gauche et 11 à droite. Pas bon non plus.
A gauche pas de soucis pour le régler à 40mv comme indiqué sur le manuel, mais à droite, il y a un faux contact. Il suffit d’appuyer sur la carte supportant les composants pour faire varier le bias de 11mv à 30mv.
Je décide de m’occuper de ce problème en priorité.

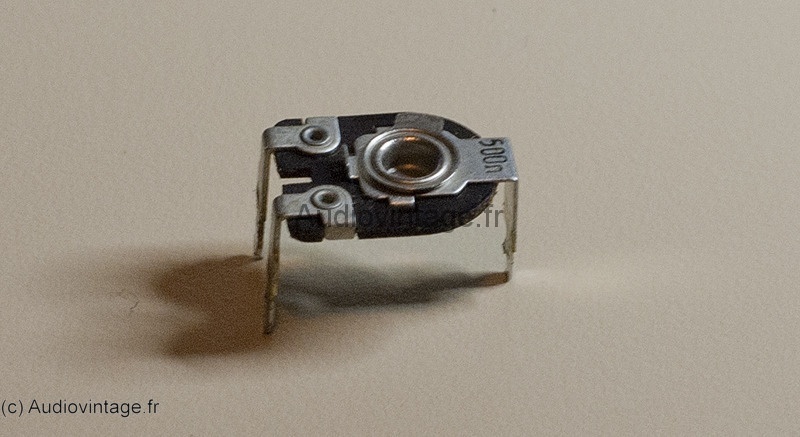

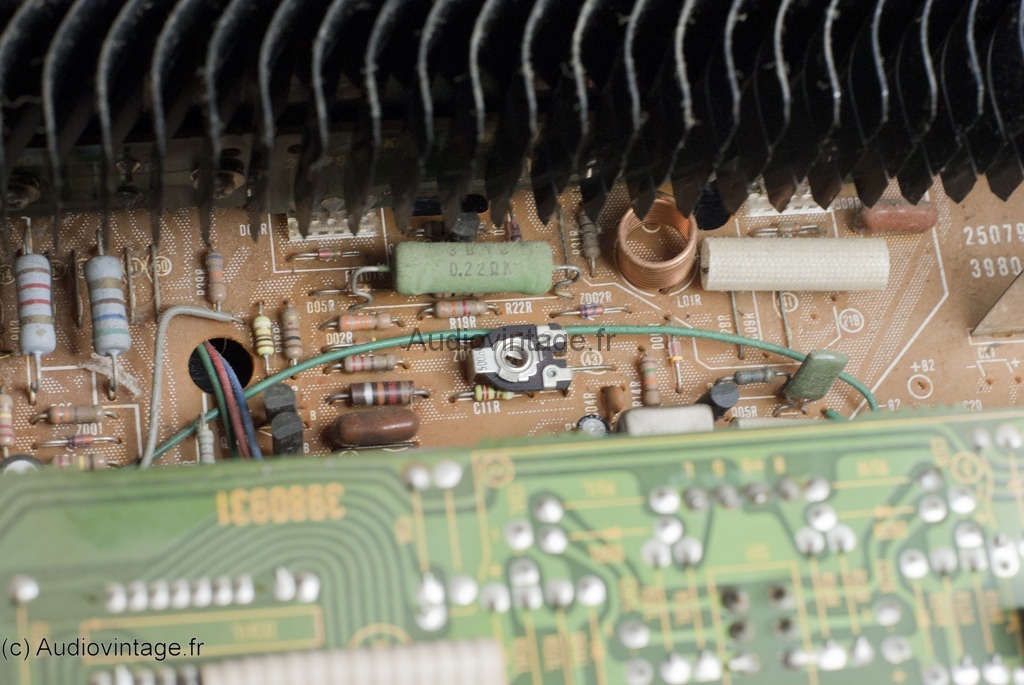

Je dessoude le trimmer de 500 ohms servant au réglage du bias. Après test, il parait être tout à fait fonctionnel. Je relève quand même sa valeur actuelle (220 ohms) et monte à sa place une résistance de même valeur pour être sur.
Toujours le même problème, il y a un faux contact quelque part.

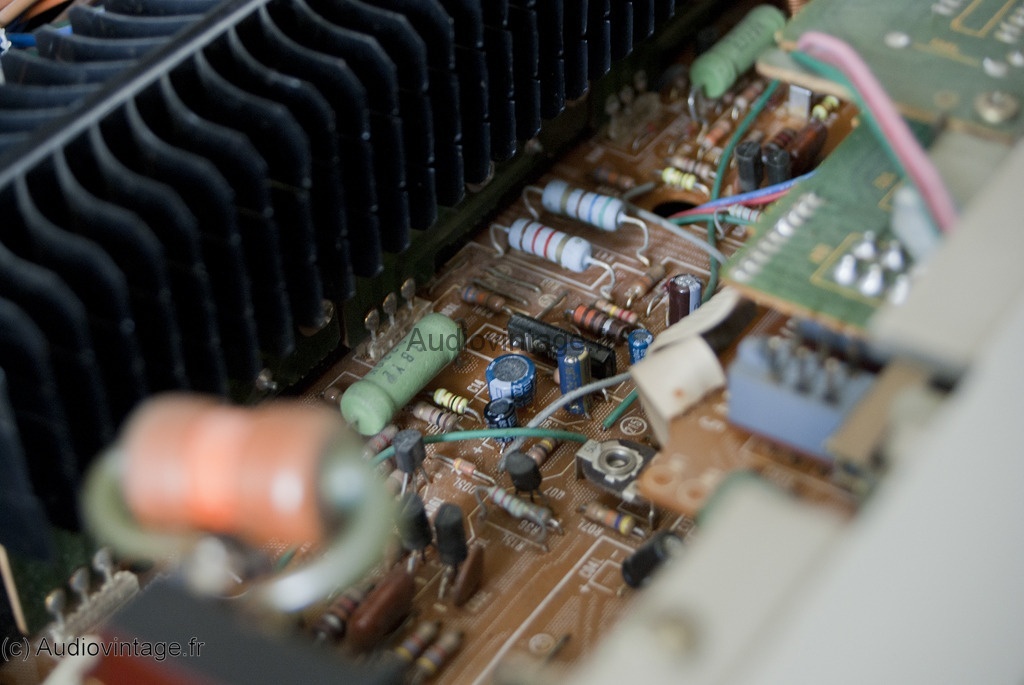

Je me lance alors dans la réfection des soudures proche du trimmer de réglage.

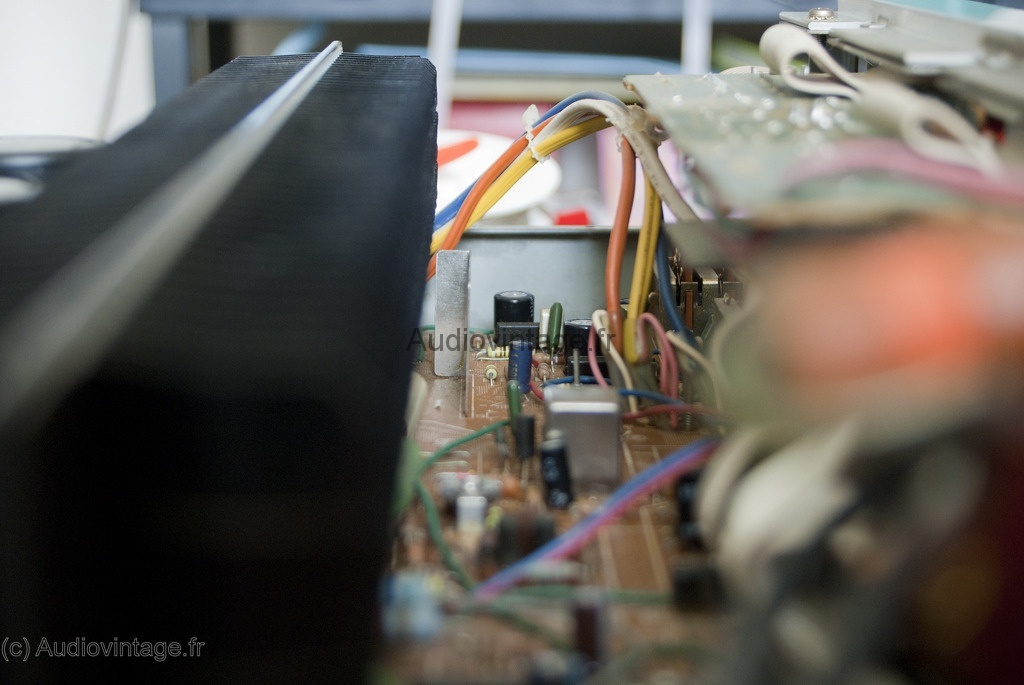

Sans rentrer dans les détails, la soudure défectueuse se trouvait proche des transistors de puissances.

Je reviens ensuite au problème de relais :

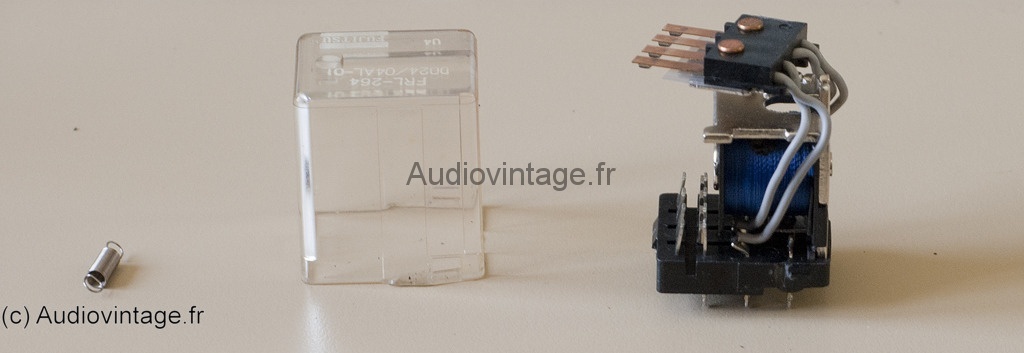

Dessoudé et nettoyé, j’en profite pour vérifier que la bobine n’est pas morte, même si en effet il suffit de mesurer ce qui arrive sur ses bornes (47 volts sur les deux bornes) pour savoir que le problème ne se trouve pas la.

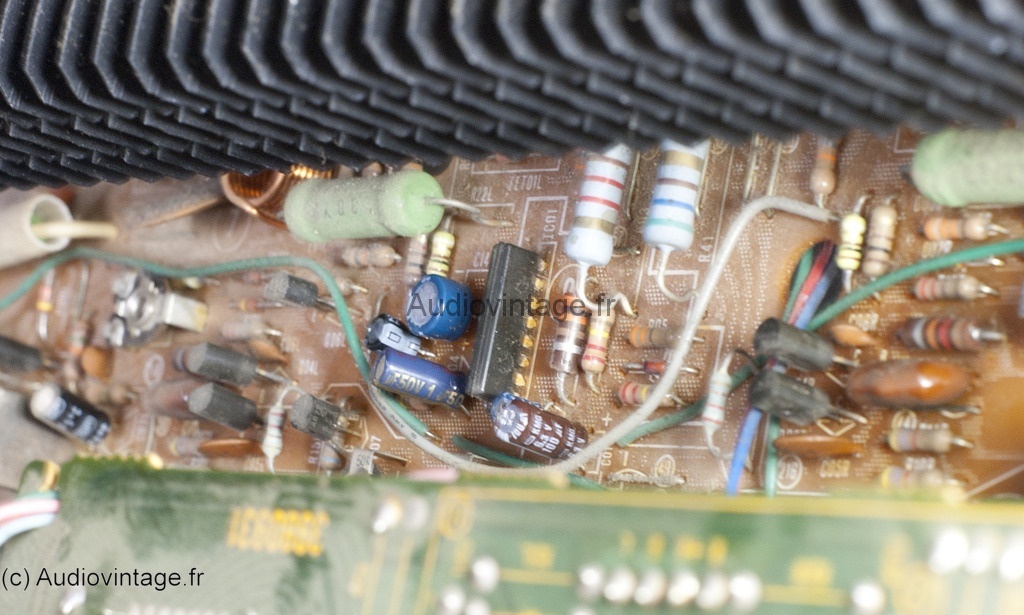

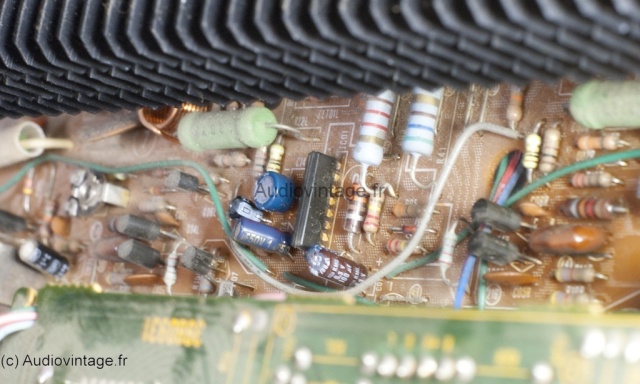

Le relais est géré par un circuit comprenant quelques condensateurs chimiques, diodes, résistances et surtout un composant hitachi à 8 pattes, le HA12002, trouvable à vil prix au cas où.

Si tout est ok, la pin 1 du HA12002 doit passer à 1v.
Si l’offset est trop important, la pin 1 reste à 47 volts.
Sur cet ampli, la tension reste à 47 volts, mais comme je sais pertinemment que l’offset est bon (et même réglé aux petits oignons) , il y a donc un problème quelconque sur ce circuit.
Commençons par le plus simple : changement des chimiques présents dans ce circuit et contrôle des autres composants qui s’avèrent tous ok. Pas de changement.

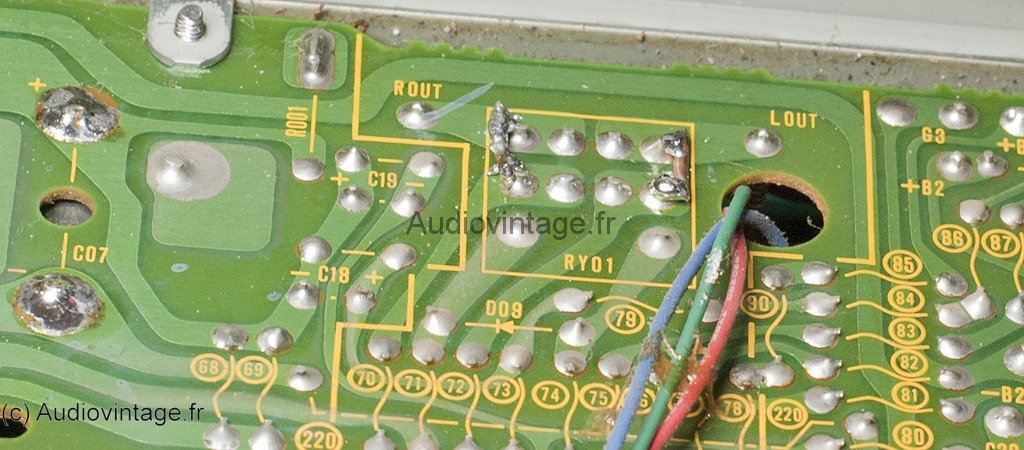

Réfection de toutes les soudures plus ou moins proche du HA12002.
Je remets en route, gagné ! Le relais s’enclenche après cinq secondes !

Changement de quelques condensateurs chimiques sur la partie préampli.

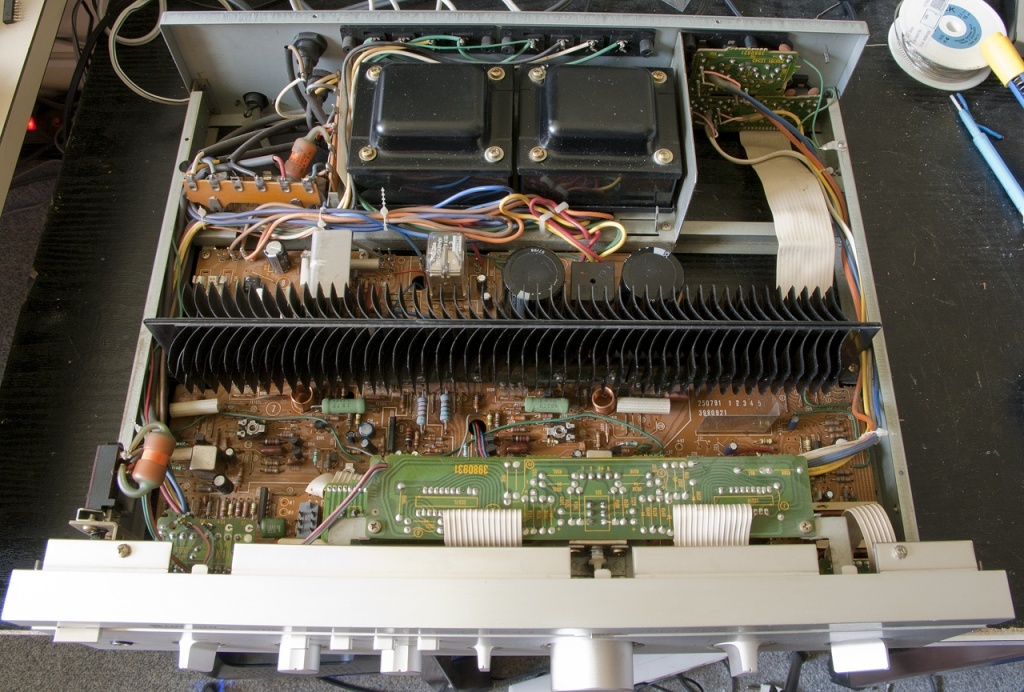

Un bon nettoyage ne lui fait pas de mal !

Dommage, pas de pré-ampli/ampli séparable. Les borniers HP ne sont pas très agréables à utiliser même si le fil reste bien en place.

Mise à jour du 16/08/10 :

Un jour après avoir mise en ligne cet article, l’amplificateur est tombé en panne.
Toujours ce fichu problème de relais qui ne colle plus.

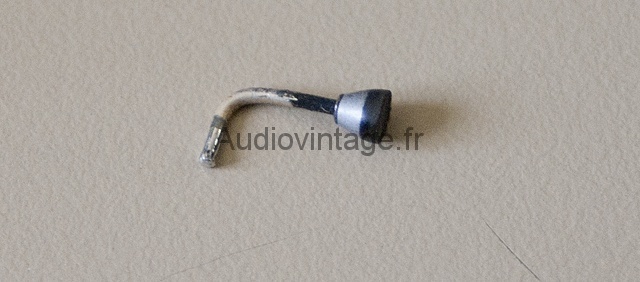

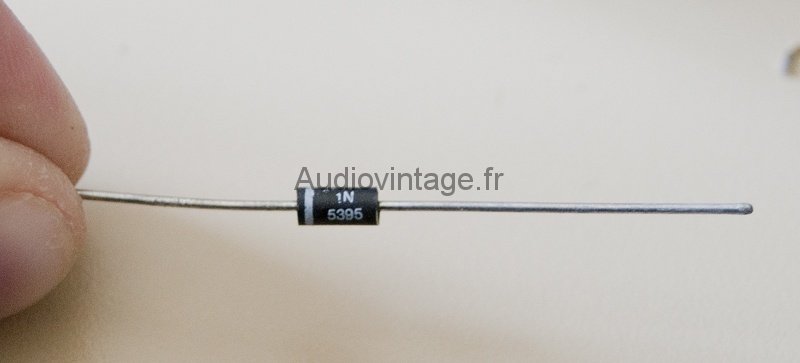

Voic la « demie » coupable. Cette diode s’est brisée lors de son démontage, et ceci sans exercer le moindre effort sur celle-ci. Elle était donc HS.

Sa remplaçante, plus costaude.

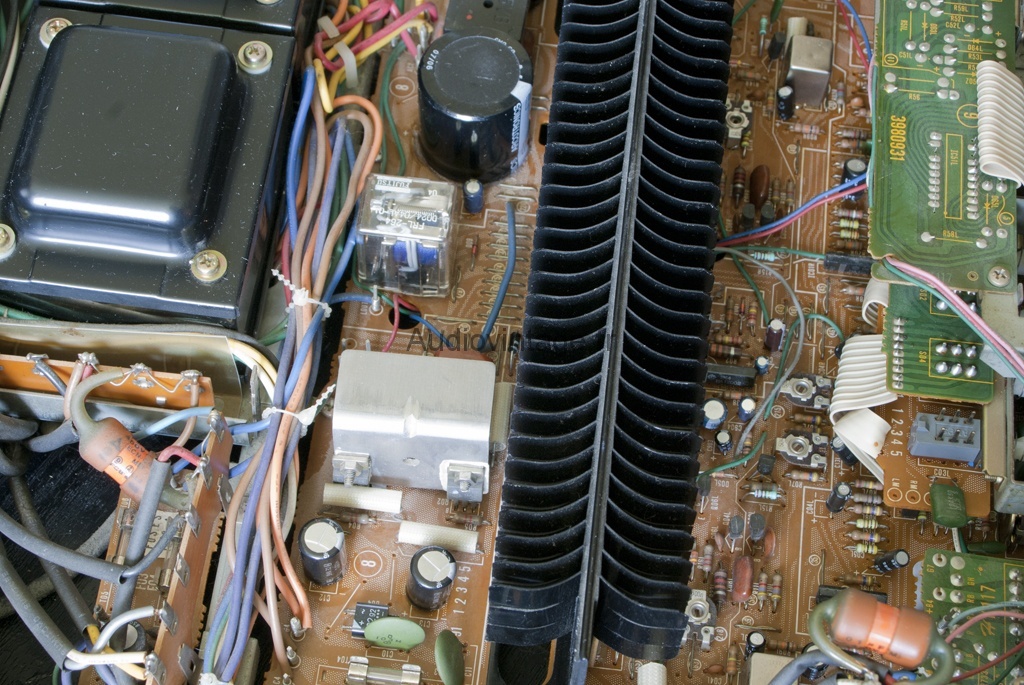

Nouvelle diode en place (pas loin du relais et proche du radiateur).

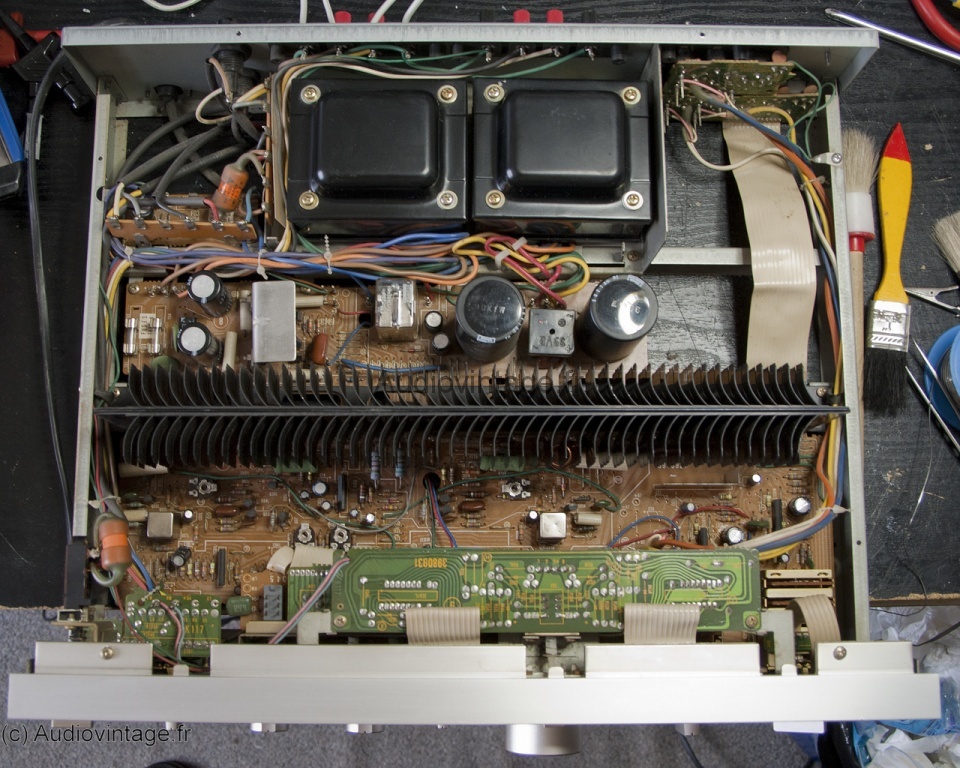

J’en ai profité pour changer la totalité des condensateurs chimiques présents sur l’alimentation.
A savoir qu’un des deux gros chimiques (10000uf 50v) présentait une valeur proche de 5000uf, bref, pas en forme !

Les chimiques de filtrage originaux ayant un pas de 24mm, j’ai du adapter les nouveaux au pas courant de 10mm.
Pour cela, j’ai utilisé les trous déjà présents sur la carte, collé les condensateurs à la carte et soudé un morceau de câble mono-brin de forte section pour finaliser.
J’ai également utilisé cette technique sur un Marantz 1122DC qui sera présenté un jour ou l’autre…

Les interventions sont terminées. les soudures de l’appareil ont été refaites, et la carte est nettoyée du flux de soudure.

Définitivement terminé ! 8)
